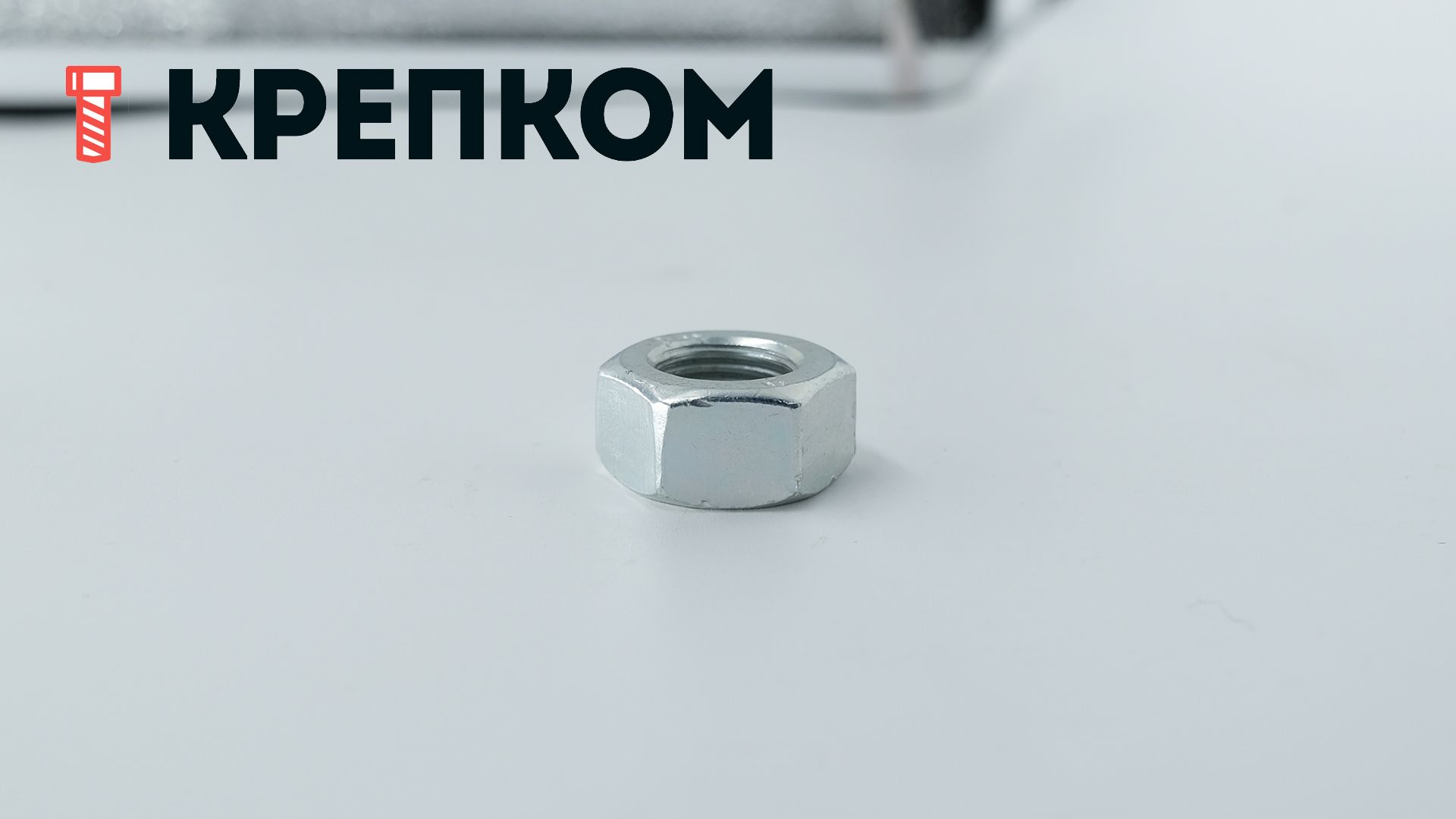

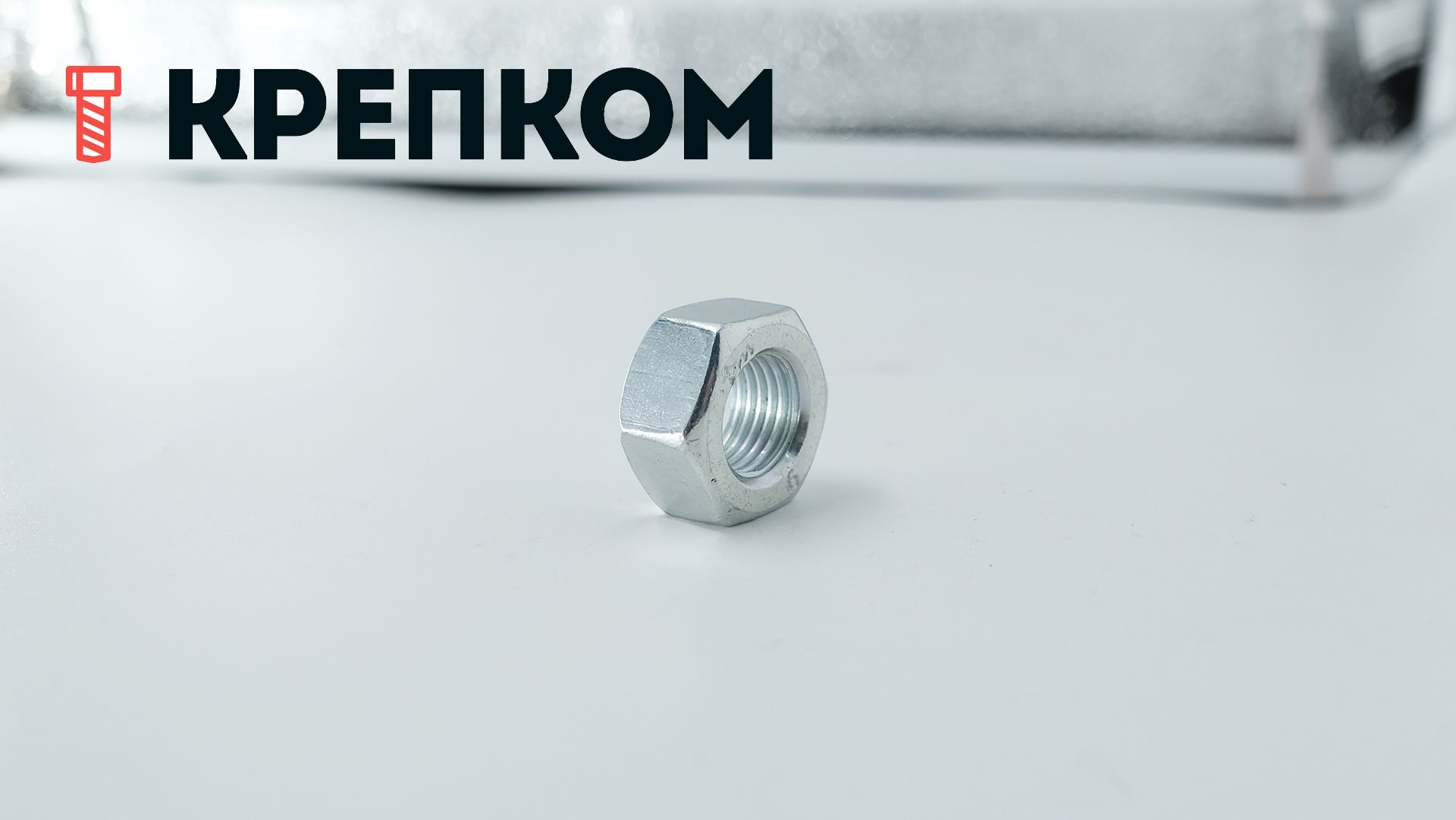

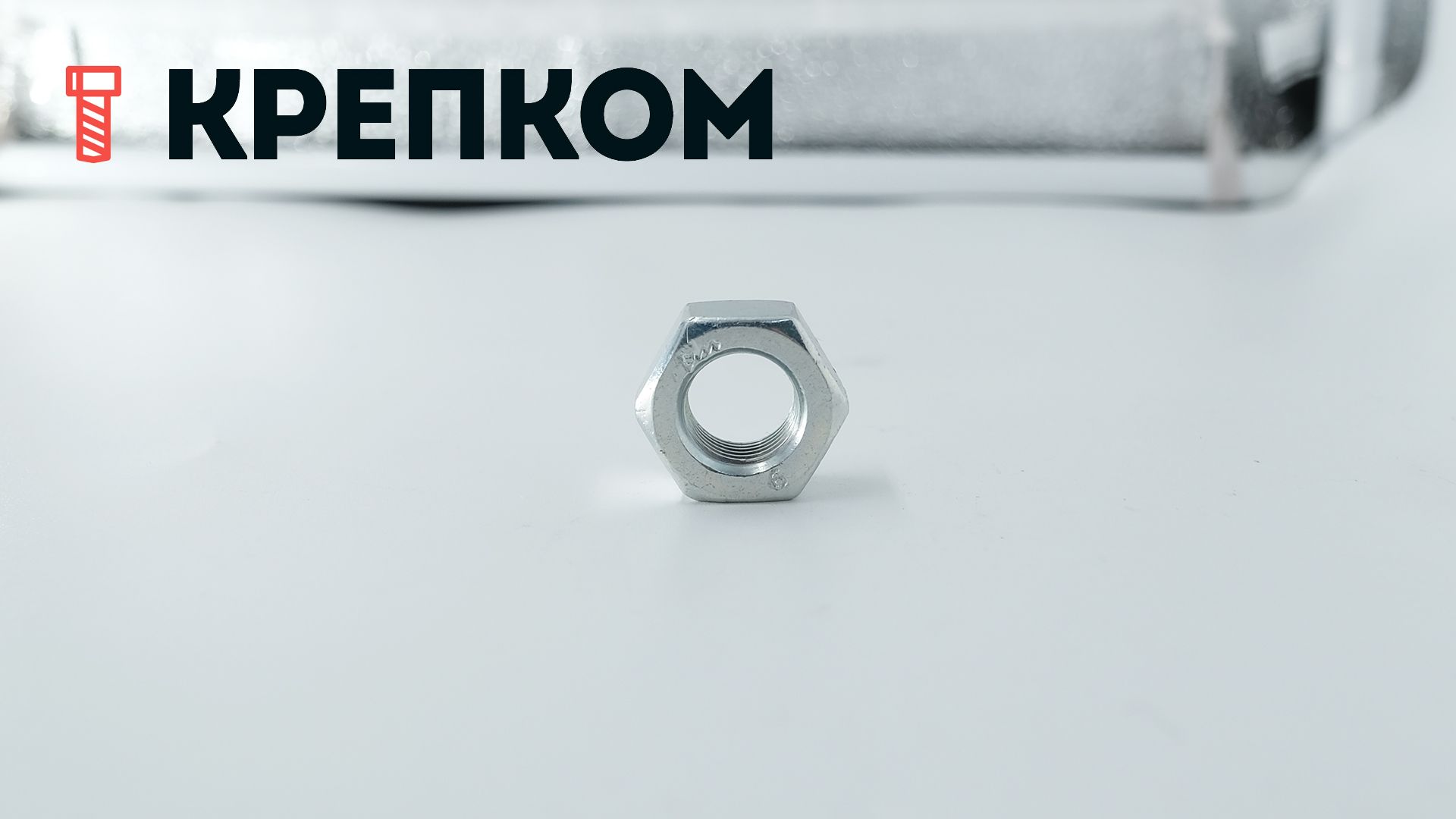

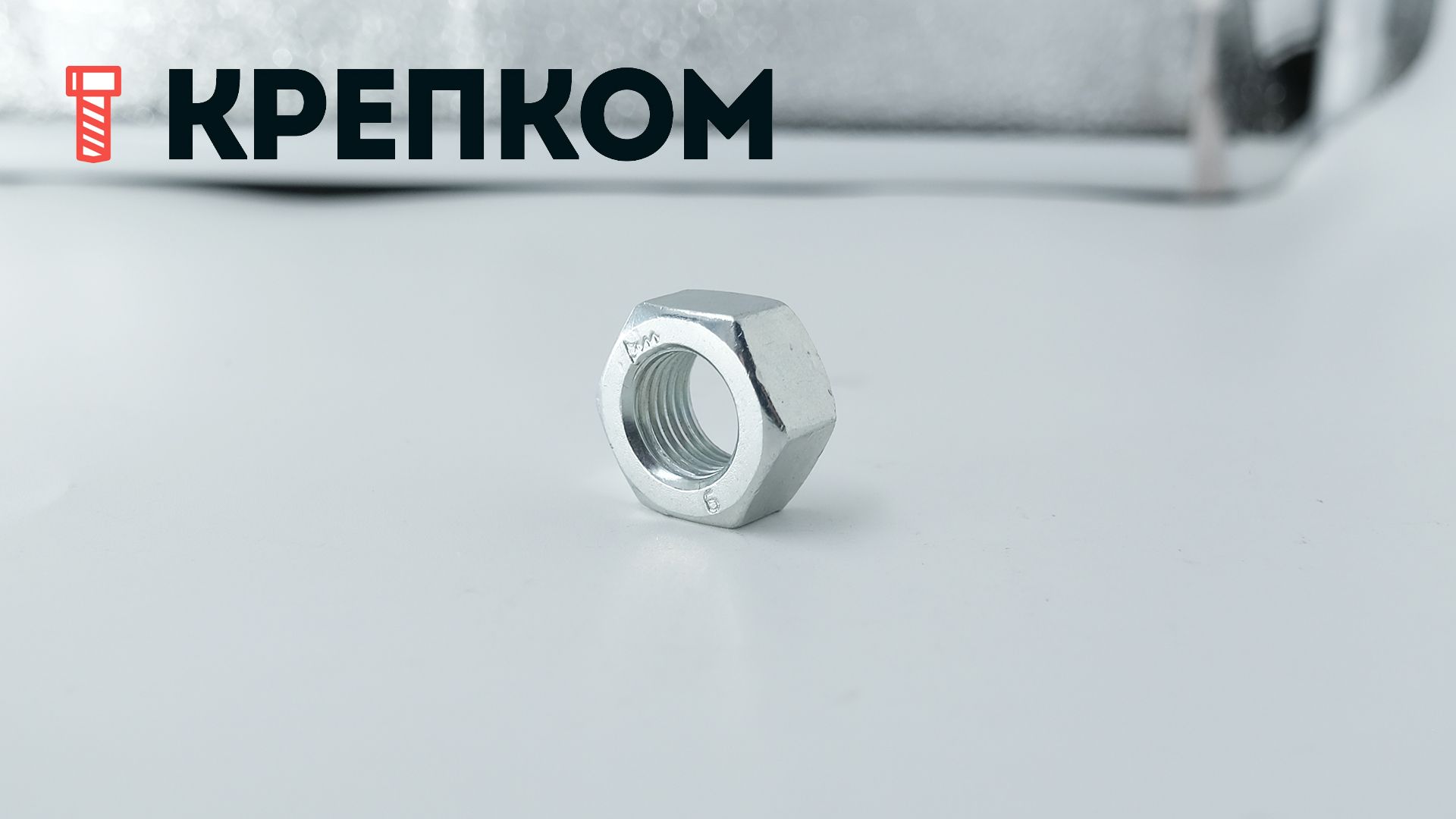

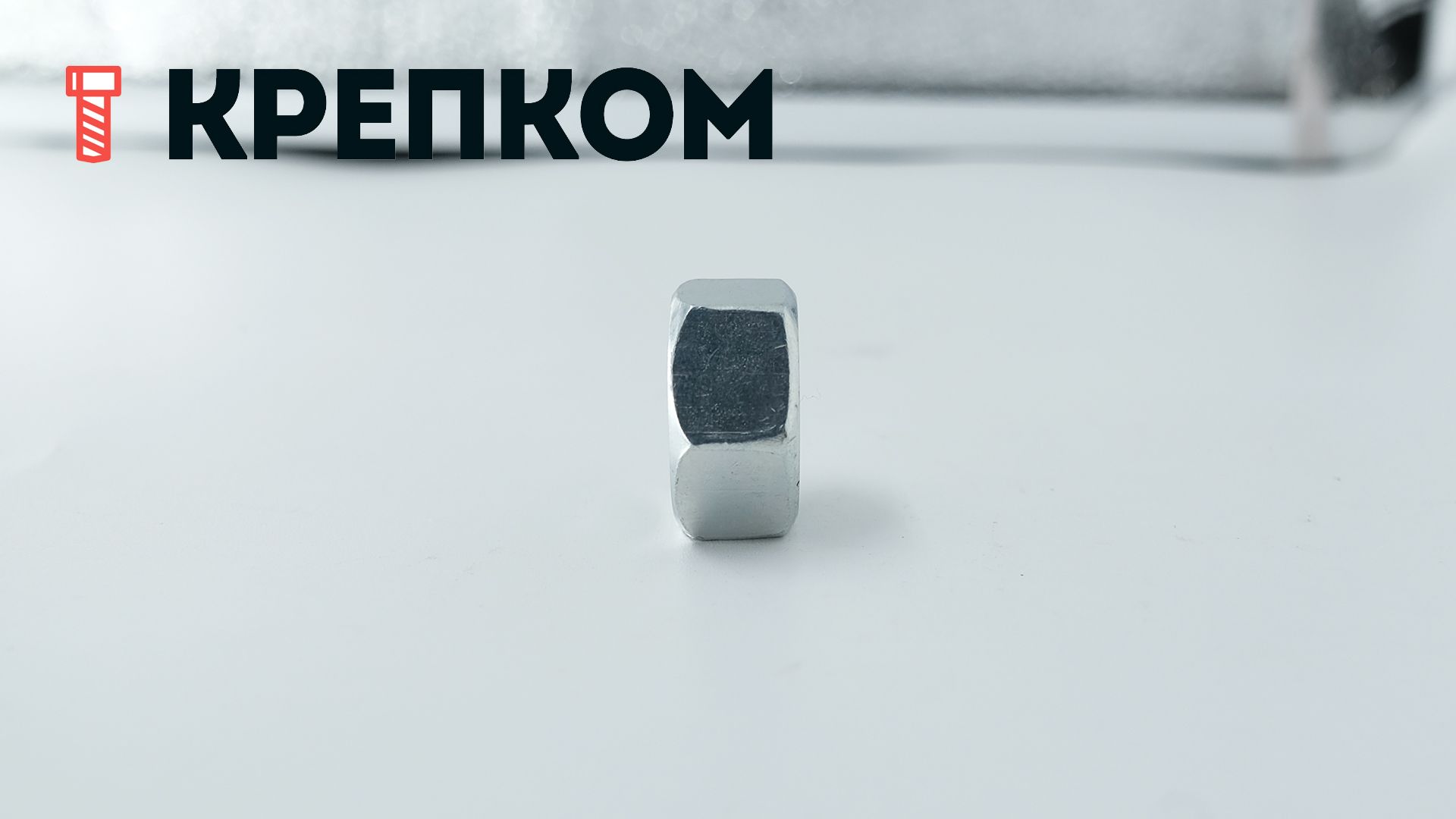

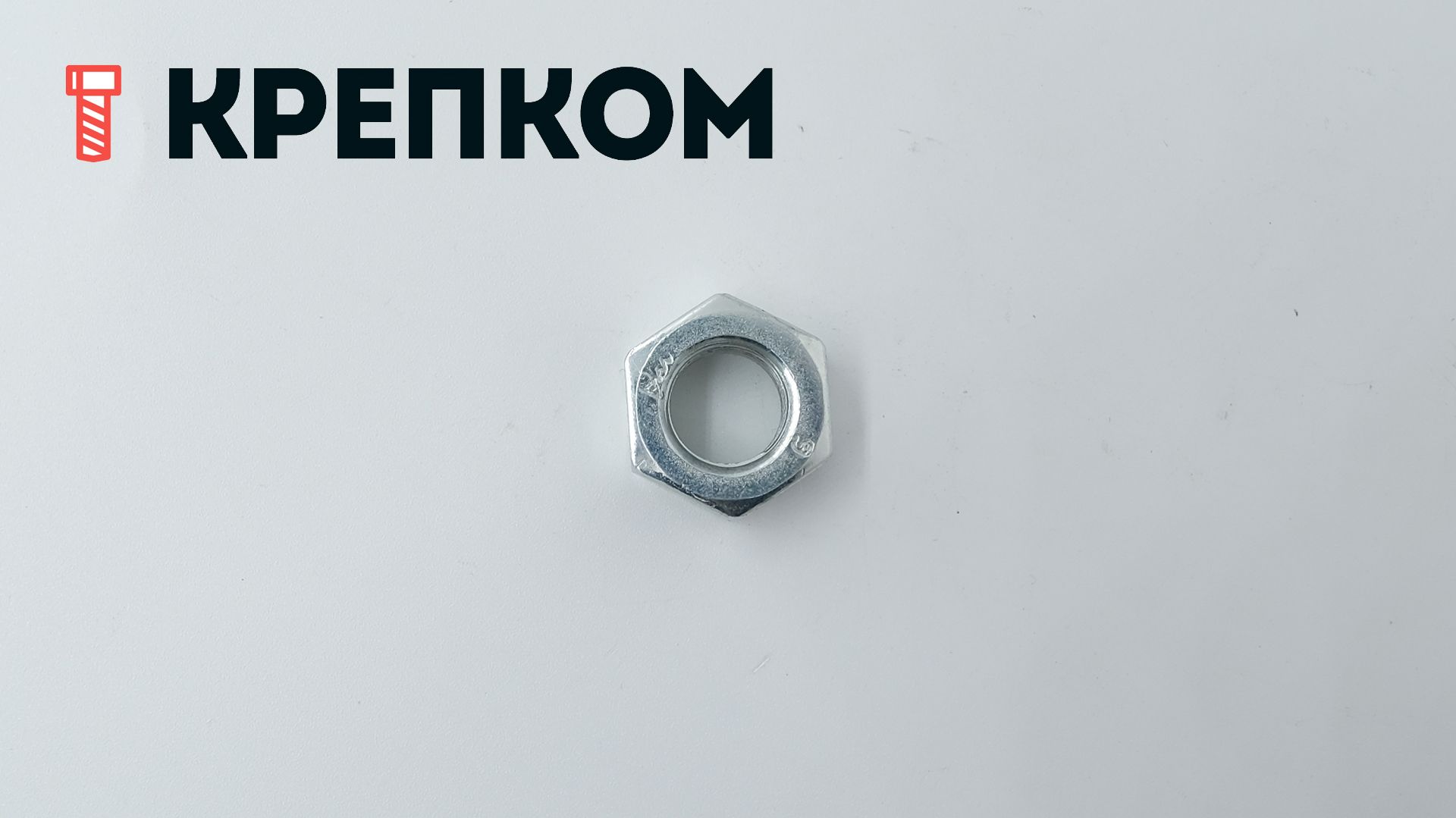

Гайка с мелкой резьбой DIN 934, класс прочности 6, оцинкованная сталь
Ваш консультант Анна
7 (921) 310-37-11- Выполнена в соответствии со стандартом DIN 934 (шестигранная, нормальная, с фасками).
- Метрическая мелкая резьба, поле допуска 6H.
- Класс точности: высокий – А (для М2 – М16), средний – В (для М18 и выше).
- Закаленная качественная сталь с цинковым покрытием.
- Класс прочности – 6 (наибольший класс сопрягаемой детали - 6.8).
- Мелкая резьба повышает устойчивость соединения к ослаблению и отвинчиванию под действием вибрации.
- Оцинковка гальваническим способом продлевает срок службы в нормальных условиях с отсутствием агрессивного воздействия влаги, кислот и щелочей.
- Номинальный размер: М8х1 до М100х4.
Гайка стандарта DIN 934 представляет собой крепежное изделие со сквозным отверстием с внутренней метрической резьбой и конструктивным исполнением в виде правильного шестигранника для передачи крутящего момента. Оснащена резьбовой поверхностью с мелким шагом, что в свою очередь, снижает вероятность самоотвинчивания крепежа под действием вибронагрузок. Изготовлена из качественной конструкционной углеродистой стали и упрочнена по специальной технологии закаливания до класса прочности 6. Наличие оцинкованного покрытия предотвращает развитие коррозии в узле крепления.
Антикоррозийные свойства
Для защиты от коррозии готовые изделия прошли электролитическое цинкование, что существенно увеличивает срок эксплуатации в условиях с нормальной влажностью и невысокой степенью агрессивности среды. Использование оцинкованных гаек и болтов в стальных конструкциях с аналогичной антикоррозийной защитой обеспечит долговечность крепления и эстетичный вид собранным узлам крепления.
Аналоги DIN 934
- ISO 4032 (М1,6 - М64)
- ISO 4034 (М5 - М64)
- DIN 555 (М1 - М100)
- ISO 8673 мелкая резьба (М8х1 - М64х4)
- ГОСТ 5927-70 (М1 - М48)
- ГОСТ 5915-70 (М1,6 - М48)
- ГОСТ 10605-94 (М52 - М150)
- ГОСТ 15526-70 (М3 - М48)
Размеры
.jpg "Гайка с мелкой резьбой DIN 934 - схема")
| Резьба, d | Размер под ключ, s | Расстояние между гранями, e min | Высота, m max | ||
| M8х1 | - | - | 13 | 14,38 | 6,5 |
| M10х1 | М10х1,25 | - | 17 | 18,9 | 8 |
| M12х1,5 | М12х1,25 | М12х1 | 19 | 21,1 | 10 |
| M14х1,5 | - | - | 22 | 24,49 | 11 |
| M16х1,5 | - | - | 24 | 26,75 | 13 |
| M18х2 | М18х1,5 | - | 27 | 29,56 | 15 |
| M20х2 | М20х1,5 | - | 30 | 32,95 | 16 |
| M22х2 | М22х1,5 | - | 32 | 35,03 | 18 |
| M24х2 | М24х1,5 | - | 36 | 39,55 | 19 |
| M27х2 | - | - | 41 | 45,2 | 22 |
| M30х2 | М30х1,5 | - | 46 | 50,85 | 24 |
| M33х2 | - | - | 50 | 55,37 | 26 |
| M36х3 | М36х2 | - | 55 | 60,79 | 29 |
| М39х3 | - | - | 60 | 66,4 | 31 |
| M42х3 | - | - | 65 | 71,3 | 34 |
| M48х3 | - | - | 75 | 82,6 | 38 |
| M56х4 | - | - | 85 | 93,56 | 45 |
| M64х4 | - | - | 95 | 104,86 | 51 |
| M72х4 | - | - | 105 | 116,16 | 58 |
| M80х4 | - | - | 115 | 127,46 | 64 |
| M90х4 | - | - | 130 | 144,08 | 72 |
| M100х4 | - | - | 145 | 161,02 | 80 |
все размеры указаны в мм
Характеристики
-
Тип гайкиС мелким шагом / Шестигранная (обычная)
-
DIN934
-
ГОСТ5915-70, 5927-70, 10605-94, 15526-70
-
ISO4032, 8673
-
Единицы измеренияшт
-
Размер шага резьбыМелкий
-
Класс прочности6
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon Nuts DIN 934
