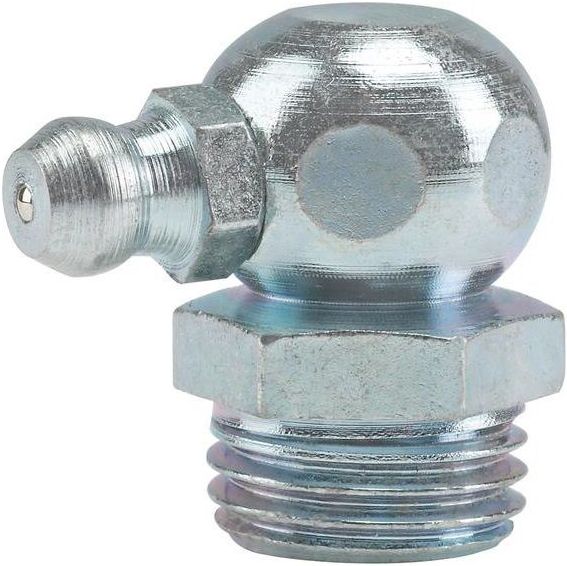

Пресс-масленка DIN 71412 form C угловая 90° с метрической мелкой резьбой, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Для подачи смазочных материалов в узлы трения механизмов и оборудования.
- Стандарт DIN 71412, форма С, пресс-масленка угловая, резьбовая.
- Угловая конструкция (90°) позволяет организовать подачу смазки в труднодоступных местах.
- Метрическая мелкая резьба обеспечивает надежное крепление в резьбовых отверстиях.
- Шариковый клапан предотвращает попадание загрязнений внутрь узла и утечку смазки.

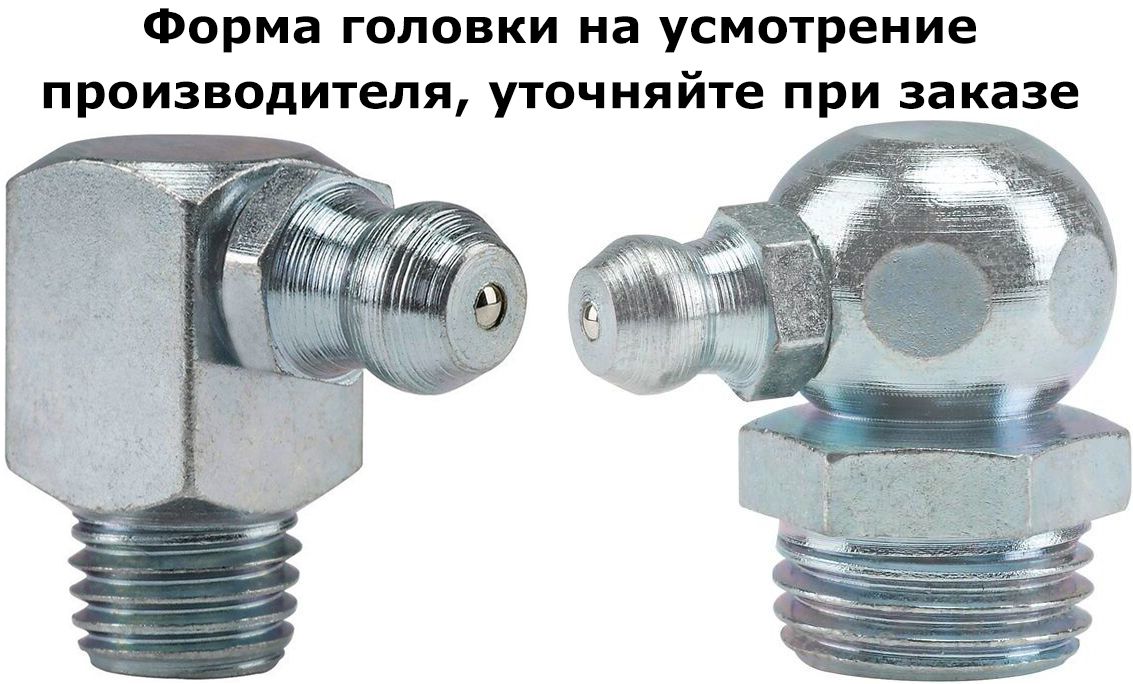

- Корпус (головка) поставляется в двух исполнениях: квадратный или шестигранный.
- Прочная сталь гарантирует надежность и износостойкость.
- Защита от коррозии благодаря цинковому покрытию.
- Доступные размеры резьбы М6х1, М8х1, М8х1,25, М10х1.
- Длина резьбовой части 5,5 мм.
руб.
руб.
Угловая пресс-масленка 90 градусов DIN 71412 форма C – это специальное приспособление для эффективной подачи смазочного материала на узлы трения механического оборудования. Рекомендуется для точек смазки, которые требуют частого и надежного смазывания. Подходит для использования со всеми видами консистентной смазки. Благодаря своей универсальности она является наиболее распространенным типом угловых смазочных ниппелей в машиностроении и станкостроении.
Резьбовая масленка, известная также как тавотница, изготовлена из оцинкованной стали класса прочности 5.8 с высокой поверхностной твердостью во избежание преждевременного износа. Цинковое покрытие продлевает срок службы изделия в условиях негативного воздействия масел и влаги.
Особенности конструкции
Тавотница угловая DIN 71412 имеет метрическую мелкую посадочную резьбу, квадратный или шестигранный корпус для затягивания гаечным ключом. Ее головка с заправочным отверстием расположена под прямым углом к оси резьбовой части. Такая конструкция позволяет нагнетать масло («тавоту») под углом 90°, например, в тех местах, где доступ к прямому смазочному ниппелю ограничен.
Принцип работы
Смазка впрыскивается шприцем под давлением через пресс-масленку внутрь механизма и именно туда, где она необходима, без разборки механизма. В головке фитинга имеется стальной подпружиненный шарик, работающий как обратный клапан, который открывается под давлением, создаваемым шприцем, и закрывается, предотвращая вытекание масла обратно.
- ГОСТ 19853-74
Размеры
| Резьба | М6х1 | М8х1 | М8х1,5* | М10х1 |
|
h (max) |
18 | 18 | 18 | 18 |
| c | 5,5 | 5,5 | 5,5 | 5,5 |
| d2 | 6,5 | 6,5 | 6,5 | 6,5 |
| b | 8,5 | 8,5 | 8,5 | 8,5 |
| s1 | 9 | 9 | 9 | 11 |
| s2 (квадрат) | 9 | 9 | 9 | 11 |
| l | 14,3 | 14,3 | 14,3 | 15,3 |
все размеры указаны в мм
* - размер не входит в официальный стандарт
Характеристики
-
DIN71412
-
Единицы измеренияшт
-
Класс прочности5.8
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Lubricating nipple with taper fine pitch thread, cone type with hexagon or square, form B cone head 90° angled
