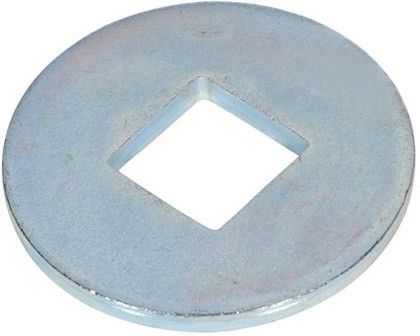

Шайба увеличенная DIN 440 form V с квадратным отверстием HV100, оцинкованная сталь
Код товара: WN00104265
Внешний вид товара может отличаться от представленного на изображении
- Применяется в мебельном производстве и деревянном домостроении.
- Соответствует DIN 440, форма V (с квадратным отверстием).
- Увеличенный внешний диаметр и толщина.
- Класс точности – С (грубая точность).
- Стать углеродистая оцинкованная.
- Класс прочности/твердости – 100 HV.
- Подходит для внутреннего применения и в условиях переменной влажности.
- Снижает давление на деревянную поверхность, предотвращая ее повреждение.
- Диаметр резьбы болта: метрическая от М5 до М22, дюймовая от 3/16" до 7/8".
Полезные материалы и статьи
Описание стандарта DIN 440
Популярные виды мебельного крепежа
Назначение шайб в резьбовом соединении
Гальваническое цинкование - эффективность покрытия
Оцинковка или нержавейка - какой крепеж лучше выбрать?
Совместимость металлов или как избежать гальванической коррозии?
Таблица соответствия твердости HV, HB, HRC (HRB)
Код товара
Под резьбу
Внешний диаметр (мм)
Толщина шайбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Под резьбу
Внешний диаметр (мм)
Толщина шайбы (мм)
Наличие
Цена
Фасовка
Количество
Шайба М5 (5,5 мм) DIN 440 form V с квадратным отверстием HV100, оцинкованная сталь
Под резьбу
М5
Внешний диаметр (мм)
18
Толщина шайбы (мм)
2
Под резьбу
М5
М5
Внешний диаметр (мм)
18
18
Толщина шайбы (мм)
2
2
Цена обновляется
1 шт
Шайба М6 (6,6 мм) DIN 440 form V с квадратным отверстием HV100, оцинкованная сталь
Под резьбу
М6
Внешний диаметр (мм)
22
Толщина шайбы (мм)
2
Под резьбу
М6
М6
Внешний диаметр (мм)
22
22
Толщина шайбы (мм)
2
2
Цена обновляется
1 шт
Шайба М8 (9 мм) DIN 440 form V с квадратным отверстием HV100, оцинкованная сталь
Под резьбу
М8
Внешний диаметр (мм)
28
Толщина шайбы (мм)
3
Под резьбу
М8
М8
Внешний диаметр (мм)
28
28
Толщина шайбы (мм)
3
3
16
руб.
1 шт
Шайба М10 (11 мм) DIN 440 form V с квадратным отверстием HV100, оцинкованная сталь
Под резьбу
М10
Внешний диаметр (мм)
34
Толщина шайбы (мм)
3
Под резьбу
М10
М10
Внешний диаметр (мм)
34
34
Толщина шайбы (мм)
3
3
20
руб.
1 шт
Шайба М12 (14 мм) DIN 440 form V с квадратным отверстием HV100, оцинкованная сталь
Под резьбу
М12
Внешний диаметр (мм)
44
Толщина шайбы (мм)
4
Под резьбу
М12
М12
Внешний диаметр (мм)
44
44
Толщина шайбы (мм)
4
4
40
руб.
1 шт
Шайба М16 (18 мм) DIN 440 form V с квадратным отверстием HV100, оцинкованная сталь
Под резьбу
М16
Внешний диаметр (мм)
56
Толщина шайбы (мм)
5
Под резьбу
М16
М16
Внешний диаметр (мм)
56
56
Толщина шайбы (мм)
5
5
77
руб.
1 шт
Шайба М20 (22 мм) DIN 440 form V с квадратным отверстием HV100, оцинкованная сталь
Под резьбу
М20
Внешний диаметр (мм)
72
Толщина шайбы (мм)
6
Под резьбу
М20
М20
Внешний диаметр (мм)
72
72
Толщина шайбы (мм)
6
6
130
руб.
1 шт
Шайба М22 (24 мм) DIN 440 form V с квадратным отверстием HV100, оцинкованная сталь
Под резьбу
М22
Внешний диаметр (мм)
80
Толщина шайбы (мм)
6
Под резьбу
М22
М22
Внешний диаметр (мм)
80
80
Толщина шайбы (мм)
6
6
Цена обновляется
1 шт
Увеличенная плоская шайба DIN 440, форма V предназначена для использования в деревянных конструкциях и мебельной сборке. Особенностью данной модели является наличие квадратного отверстия, специально разработанного для болтов с четырехгранным подголовком, соответствующих стандарту DIN 603. Ее толщина больше, чем у стандартных аналогов нормального ряда. Шайба изготовлена из оцинкованной стали, что гарантирует защиту от коррозии, а твердость в 100 HV обеспечивает оптимальную механическую прочность и долговечность.
Основное назначение большой утолщенной шайбы – равномерное распределение нагрузки на большую площадь поверхности. Это предотвращает повреждение мягких материалов, таких как дерево, и защищает головки крепежа от вдавливания в поверхность.
Особенности
- Квадратное отверстие (форма V). Специально разработано для фиксации болтов с квадратным подголовком, что предотвращает их проворачивание при установке, упрощая монтаж и обеспечивая более надежное крепление.
- Увеличенная площадь опоры. Большой внешний диаметр шайбы равномерно распределяет нагрузку, предотвращая вдавливание болтов в мягкие деревянные поверхности и защищая материал от повреждений.
Преимущества
- Внутренний квадрат исключает проворачивание болтов DIN 603, что повышает стабильность соединения.
- Увеличенная площадь шайбы уменьшает риск повреждения деревянных конструкций, предотвращая появление трещин или вмятин вокруг точек крепления.
- Оцинковка и твердость 100 HV делают шайбу устойчивой к воздействию внешней среды и нагрузкам.
- Легко комбинируется с крепежными элементами (болтами и гайками) стандартных размеров, что упрощает процесс монтажа.
- ISO 7094
- ГОСТ 6958-78
Размеры
| Диаметр резьбы крепежной детали | Наружный диаметр шайбы, d2 | Толщина, h | Ширина квадратного отверстия, a | |
| M5 | 3/16" | 18 | 2 | 5,5 |
| M6 | - | 22 | 2 | 6,6 |
| M8 | 5/16" | 28 | 3 | 9 |
| M10 | 3/8" | 34 | 3 | 11 |
| M12 | 7/16" | 44 | 4 | 14 |
| M16 | 5/8" | 56 | 5 | 18 |
| M20 | 3/4" | 72 | 6 | 22 |
| M22 | 7/8" | 80 | 6 | 24 |
размеры указаны в мм
Характеристики
-
Тип шайбыПлоская (обычная)
-
DIN440
-
ГОСТ6958-78
-
ISO7094
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Washers, V = with square hole
