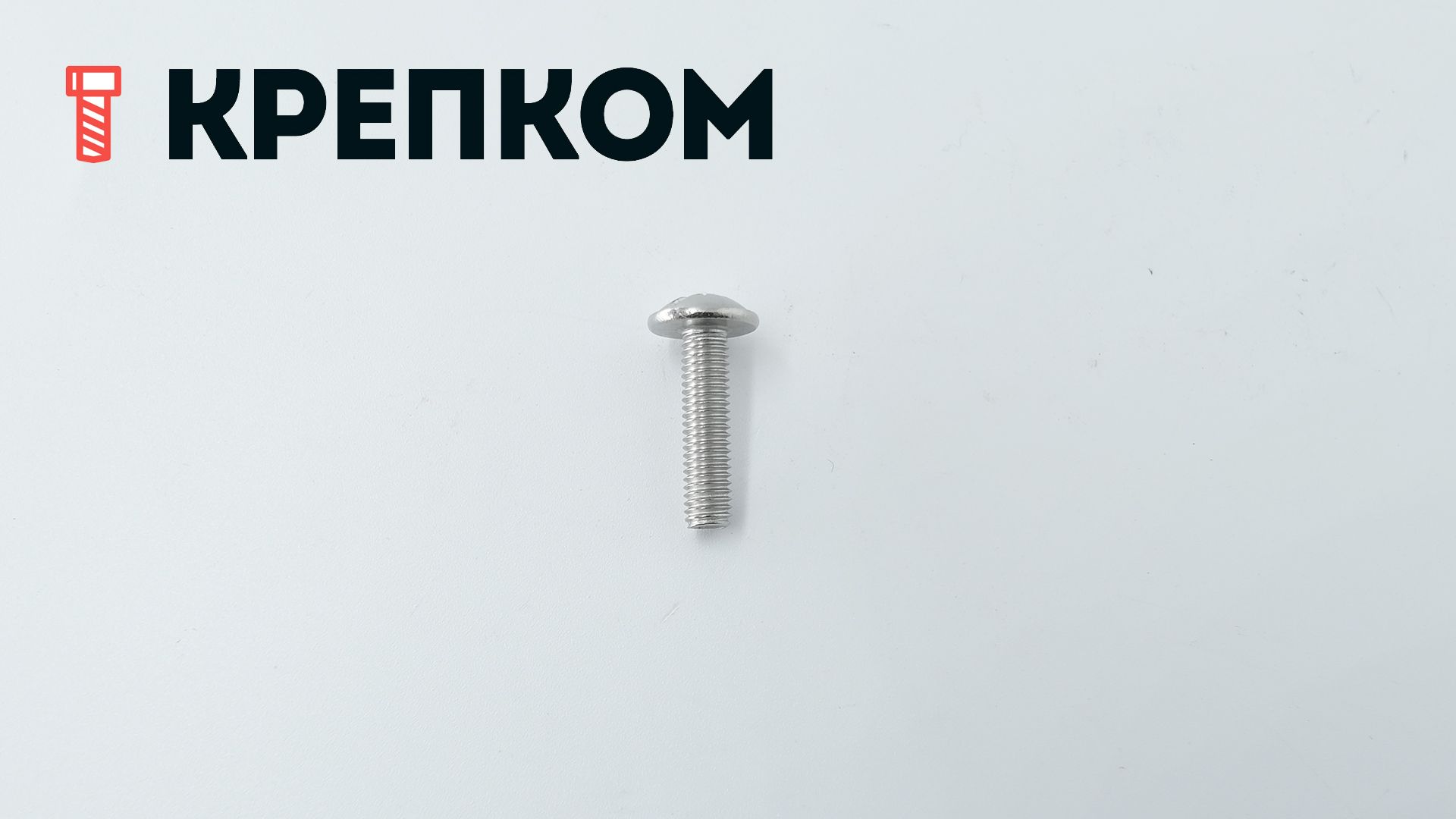

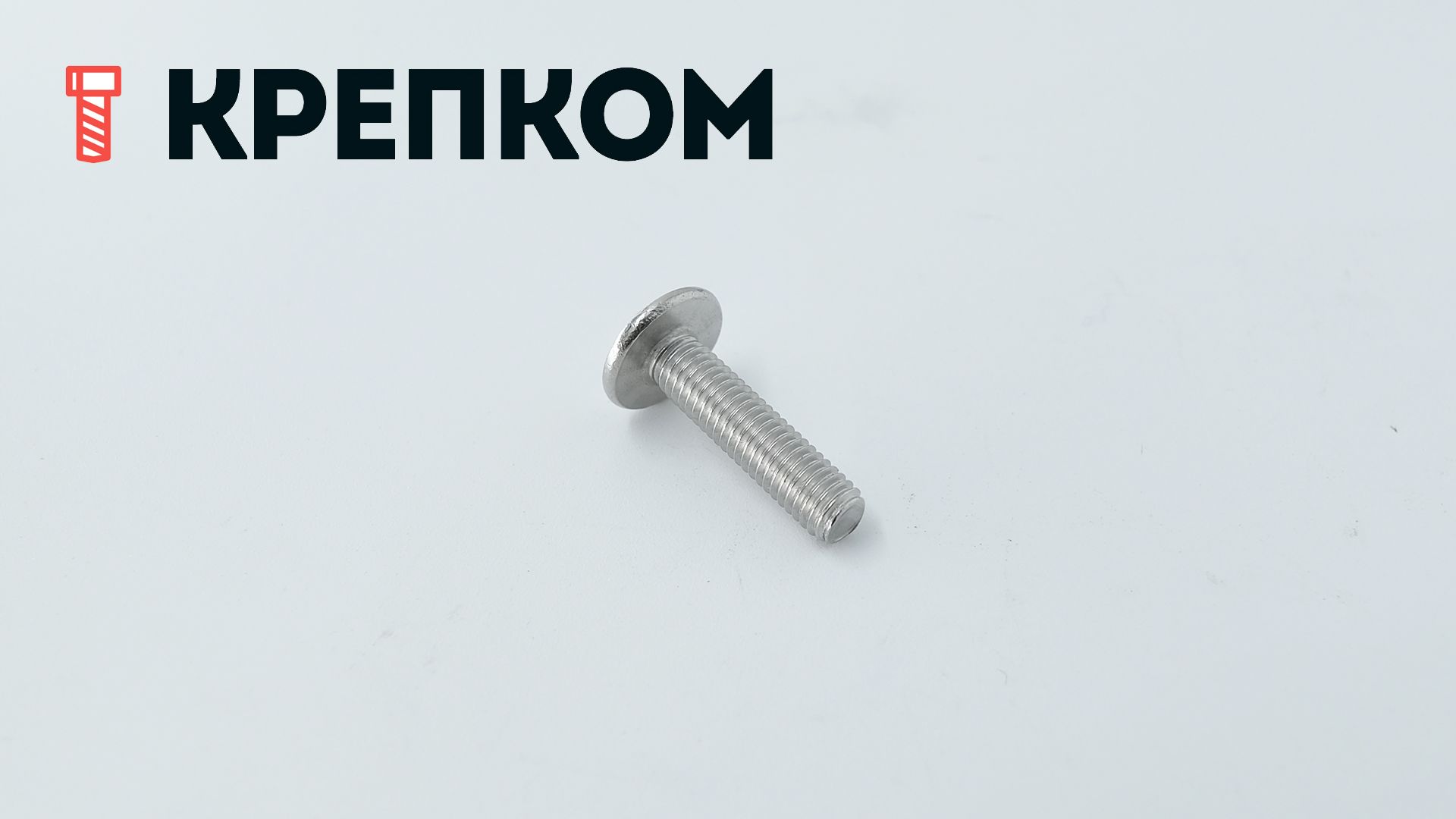

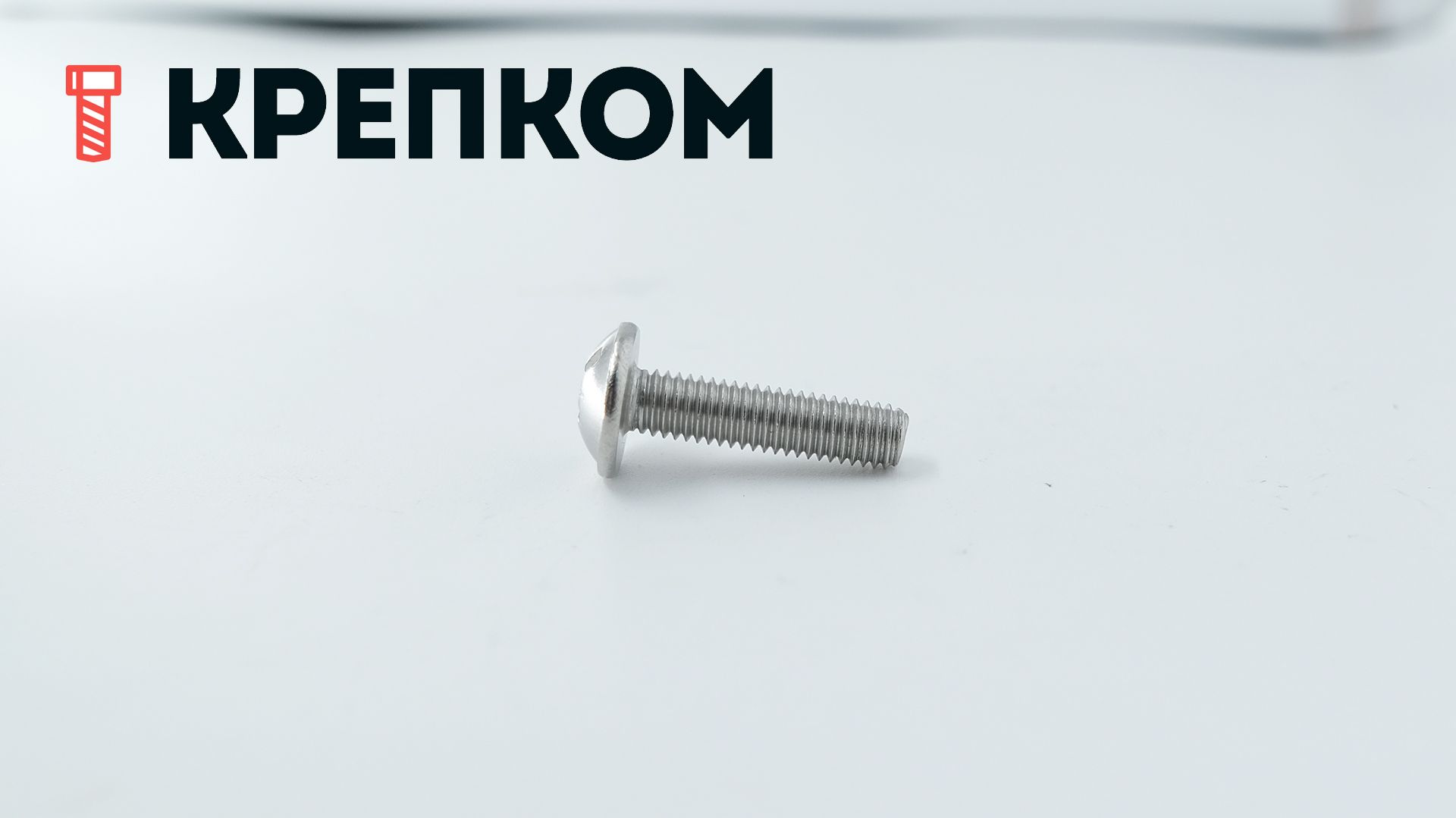

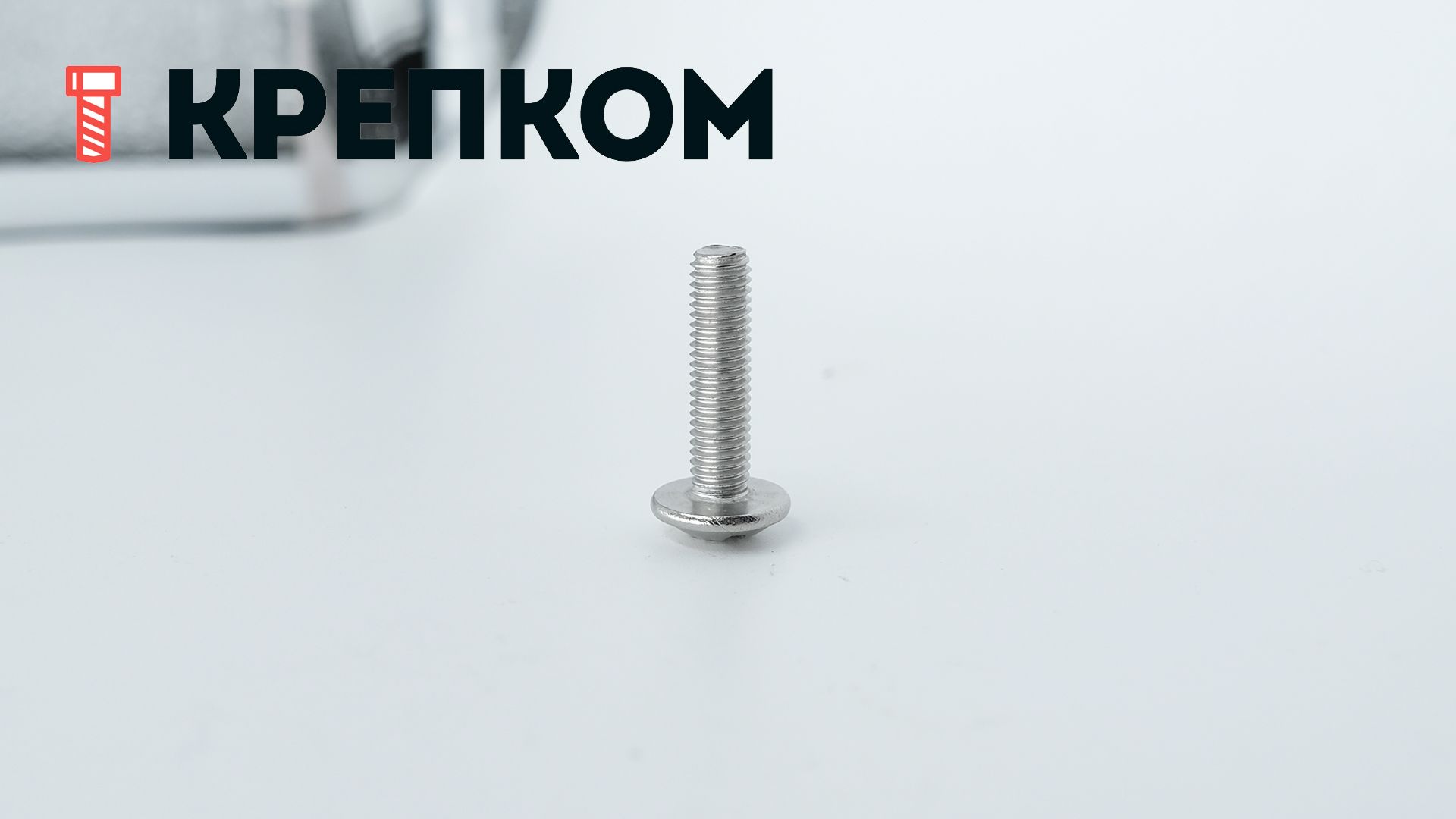

Винт с полукруглой головкой с прессшайбой DIN 967, нержавеющая сталь А2

Код товара: WN00216860
20 позиций
Фото менеджера Александр

Ваш консультант Александр

7 (921) 090-38-10
  • Для крепления тонких металлических листов и деталей.
  • Применяется при производстве мебели и бытовой техники.
  • Размерные характеристики в соответствии с DIN 967.
  • Прессшайба обеспечивает плотное прижатие и равномерное распределение нагрузки при большом усилии затяжки.

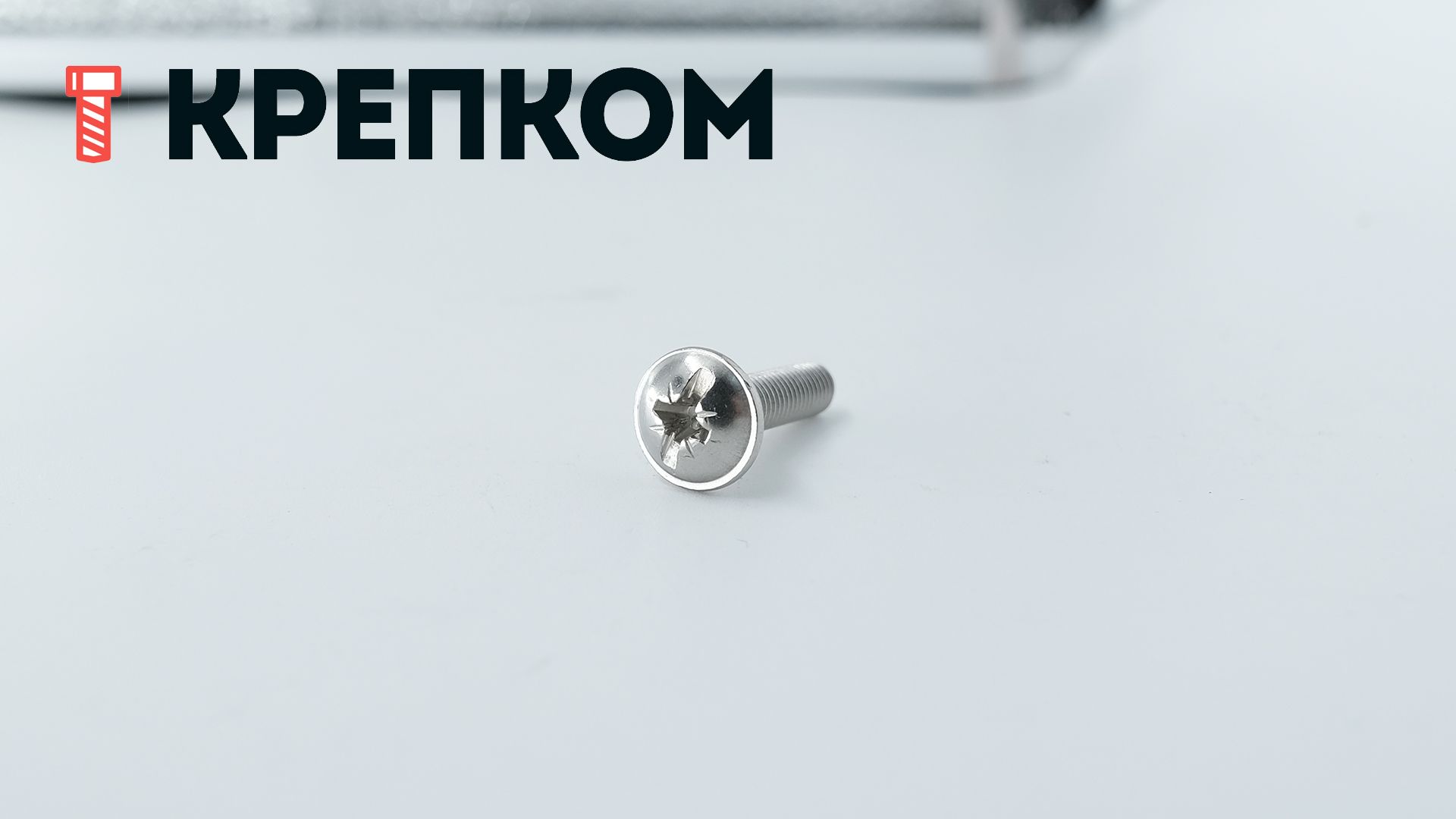

  • Крестообразный шлиц типа PH (Phillips).
  • Полная метрическая резьба, поле допуска 6g, шаг крупный (основной).
  • Нержавеющая сталь A2 обеспечивает длительное наружное применение без следов коррозии и окисления.
  • Номинальный диаметр: от М3 до М10.
  • Длина (от головки): от 5 до 110 мм.
Подробнее
Полезные материалы и статьи
Стандарт DIN 967 в PDF
Описание стандарта DIN 967
Механические свойства винтов по ГОСТ и ISO
Расшифровка маркировки винта
Плюсы и минусы гальванического цинкового покрытия
Совместимость оцинкованной стали с другими металлами, таблица
Соответствие диаметра винта размеру отвертки (биты)
Как выкрутить сорванный винт?
Виды винтов, разнообразие головок и шлицев (видео)
Диаметр (мм)
Все
Длина (мм)

Длина измеряется по разному, обратите внимание на головку винта.

Все

Код товара
Диаметр (мм) Длина (мм) Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
WN00219384
Наличие:
3000 шт
3
5
0,5
Диаметр (мм) 3
Длина (мм) 5
Шаг резьбы (мм) 0,5
3000 шт
3

руб.
1 шт
Наличие:
3000 шт
WN00219385
Наличие:
4
8
0,7
Диаметр (мм) 4
Длина (мм) 8
Шаг резьбы (мм) 0,7
Цена обновляется
1 шт
Наличие:
WN00219386
Наличие:
19955 шт
4
10
0,7
Диаметр (мм) 4
Длина (мм) 10
Шаг резьбы (мм) 0,7
19955 шт
5

руб.
1 шт
Наличие:
19955 шт
WN00219387
Наличие:
4
12
0,7
Диаметр (мм) 4
Длина (мм) 12
Шаг резьбы (мм) 0,7
Цена обновляется
1 шт
Наличие:
WN00215938
Наличие:
5089 шт
4
16
0,7
Диаметр (мм) 4
Длина (мм) 16
Шаг резьбы (мм) 0,7
5089 шт
30

руб.
1 шт
Наличие:
5089 шт
WN00215940
Наличие:
10425 шт
4
25
0,7
Диаметр (мм) 4
Длина (мм) 25
Шаг резьбы (мм) 0,7
10425 шт
43

руб.
1 шт
Наличие:
10425 шт
WN00215941
Наличие:
509 шт
4
30
0,7
Диаметр (мм) 4
Длина (мм) 30
Шаг резьбы (мм) 0,7
509 шт
48

руб.
1 шт
Наличие:
509 шт
WN00215942
Наличие:
1044 шт
5
8
0,8
Диаметр (мм) 5
Длина (мм) 8
Шаг резьбы (мм) 0,8
1044 шт
45

руб.
1 шт
Наличие:
1044 шт
WN00215943
Наличие:
6506 шт
5
10
0,8
Диаметр (мм) 5
Длина (мм) 10
Шаг резьбы (мм) 0,8
6506 шт
58

руб.
1 шт
Наличие:
6506 шт
WN00215945
Наличие:
167 шт
5
16
0,8
Диаметр (мм) 5
Длина (мм) 16
Шаг резьбы (мм) 0,8
167 шт
68

руб.
1 шт
Наличие:
167 шт
WN00215946
Наличие:
11117 шт
5
20
0,8
Диаметр (мм) 5
Длина (мм) 20
Шаг резьбы (мм) 0,8
11117 шт
75

руб.
1 шт
Наличие:
11117 шт
WN00215948
Наличие:
6811 шт
5
25
0,8
Диаметр (мм) 5
Длина (мм) 25
Шаг резьбы (мм) 0,8
6811 шт
83

руб.
1 шт
Наличие:
6811 шт
WN00215949
Наличие:
9031 шт
6
10
1
Диаметр (мм) 6
Длина (мм) 10
Шаг резьбы (мм) 1
9031 шт
60

руб.
1 шт
Наличие:
9031 шт
WN00215950
Наличие:
6198 шт
6
16
1
Диаметр (мм) 6
Длина (мм) 16
Шаг резьбы (мм) 1
6198 шт
75

руб.
1 шт
Наличие:
6198 шт
WN00215952
Наличие:
13820 шт
6
20
1
Диаметр (мм) 6
Длина (мм) 20
Шаг резьбы (мм) 1
13820 шт
98

руб.
1 шт
Наличие:
13820 шт
WN00219388
Наличие:
15966 шт
6
30
1
Диаметр (мм) 6
Длина (мм) 30
Шаг резьбы (мм) 1
15966 шт
20

руб.
1 шт
Наличие:
15966 шт
WN00215953
Наличие:
1201 шт
6
45
1
Диаметр (мм) 6
Длина (мм) 45
Шаг резьбы (мм) 1
1201 шт
173

руб.
1 шт
Наличие:
1201 шт
WN00215955
Наличие:
5 шт
8
80
1,25
Диаметр (мм) 8
Длина (мм) 80
Шаг резьбы (мм) 1,25
5 шт
508

руб.
1 шт
Наличие:
5 шт
WN00215956
Наличие:
72 шт
10
25
1,5
Диаметр (мм) 10
Длина (мм) 25
Шаг резьбы (мм) 1,5
72 шт
350

руб.
1 шт
Наличие:
72 шт
WN00215958
Наличие:
10 шт
10
40
1,5
Диаметр (мм) 10
Длина (мм) 40
Шаг резьбы (мм) 1,5
10 шт
438

руб.
1 шт
Наличие:
10 шт

Винт DIN 967 применяется для закрепления тонких листов металла, фиксации тонкостенных элементов с металлическим основанием, в котором имеется глухая приёмная метрическая резьба. При сквозном монтаже метиз используется совместно с гайкой. Монтируется с помощью отвертки или шуруповерта. Подходит для соединения деталей мебели и широко применяется в других производственных отраслях.

Особенности

  • Крестовый шлиц PH служит для легкого вкручивания с использованием отвертки или биты.
  • Наличие широкого буртика позволяет отказаться от шайбы при креплении легкодеформируемых поверхностей (тонкий металл, пластик, древесина).
  • Есть возможность использования в глухих резьбовых и сквозных отверстиях.
 Аналог DIN 967
  •  ГОСТ 11644-75.

Размеры

Винт с полукруглой головкой с прессшайбой DIN 967 - схема

Диаметр резьбы, d Длина винта, l Высота подголовника, а Длина резьбы, b (min) Диаметр, da Диаметр головки, dk Высота головки, k Высота прессшайбы, с
М3 4-30 1 25 3,6 7,5 2,35 0,8
М3,5 5-40 1,2 38 4,1 9 2,6 0,9
М4 5-40 1,4 38 4,7 10 3,05 1,1
М5 6-45 1,6 38 5,6 11,5 3,55 1,35
М6 8-60 2 38 6,8 14,5 4,55 1,8
М8 10-60 2,5 38 9,2 19 5,9 2,2
М10* 20-80 3 38 - 25 - -

* - размер не входит в стандарт

Характеристики

  • DIN
    967
  • ГОСТ
    11644-75
  • Единицы измерения
    шт
  • Шлиц
    Phillips (PH)
  • Форма головки
    Прессшайба
  • Размер шага резьбы
    Крупный (обычный)
  • Материал
    Нержавеющая сталь А2
  • Название на упаковке (ориг. название)
    Cross recessed pan head screws with collar
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
