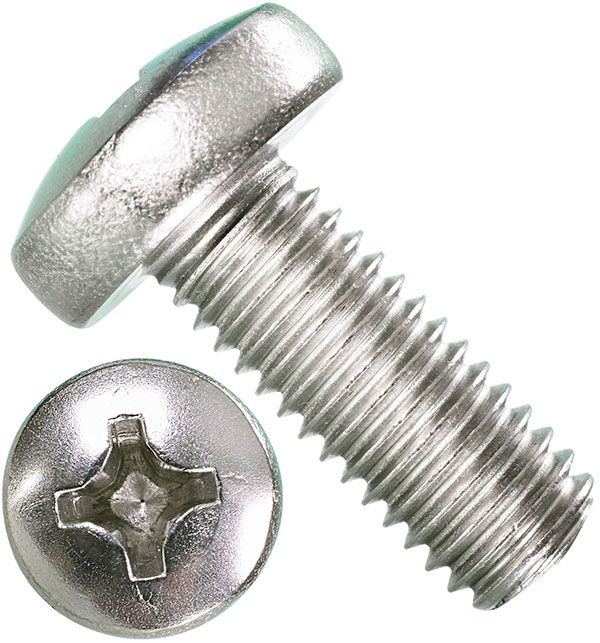

Винт с полукруглой головкой DIN 7985 (ISO 7045), нержавеющая сталь А4
Код товара: WN00058400
Внешний вид товара может отличаться от представленного на изображении
- Для крепления к металлу металлических элементов, листовой стали, нержавейки, пластика.
- Соединение образует путем посадки в резьбовое отверстие в соединяемом пакете материалов.
- Резьба полная метрическая повышенного класса точности А, поле допуска 6g.
- Головка полуцилиндрическая с полусферой обеспечивает плотный прижим компонентов.
- Крестообразный шлиц PH позволяет максимально точно совместить оси крепежа, инструмента и отверстия.
- Нержавеющая сталь А4 класса прочности 70 обеспечивает стойкость к статическим и динамическим нагрузкам.
- Высокая сопротивляемость коррозии в среде кислот, щелочей, хлоридов.
- Температура эксплуатации: от -60 до +450ºС.
- Номинальный диаметр: от М1,6 до М10
- Длина (измеряется от головки) от 2 до 60 мм.
Полезные материалы и статьи
Стандарт DIN 7985 в PDF
Описание стандарта DIN 7985
Какие марки стали идут на изготовление нержавеющего крепежа?
Сравнение прочности винтов из нержавейки и оцинковки (видео)
Обзор винтов - виды головок и шлицев (видео)
Причины заедания резьбы нержавеющих винтов
Нагрузки и моменты затяжки нержавеющих винтов
Таблица допустимых контактов металлов и сплавов
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Винт полусфера DIN 7985 М1,6х3 нержавеющая сталь А4
Диаметр (мм)
1,6
Длина (мм)
3
Шаг резьбы (мм)
0,35
Диаметр (мм)
1,6
1,6
Длина (мм)
3
3
Шаг резьбы (мм)
0,35
0,35
13
руб.
1 шт
Винт полусфера DIN 7985 М1,6х4 нержавеющая сталь А4
Диаметр (мм)
1,6
Длина (мм)
4
Шаг резьбы (мм)
0,35
Диаметр (мм)
1,6
1,6
Длина (мм)
4
4
Шаг резьбы (мм)
0,35
0,35
9
руб.
1 шт
Винт полусфера DIN 7985 М1,6х5 нержавеющая сталь А4
Диаметр (мм)
1,6
Длина (мм)
5
Шаг резьбы (мм)
0,35
Диаметр (мм)
1,6
1,6
Длина (мм)
5
5
Шаг резьбы (мм)
0,35
0,35
12
руб.
1 шт
Винт полусфера DIN 7985 М1,6х6 нержавеющая сталь А4
Диаметр (мм)
1,6
Длина (мм)
6
Шаг резьбы (мм)
0,35
Диаметр (мм)
1,6
1,6
Длина (мм)
6
6
Шаг резьбы (мм)
0,35
0,35
15
руб.
1 шт
Винт полусфера DIN 7985 М1,6х8 нержавеющая сталь А4
Диаметр (мм)
1,6
Длина (мм)
8
Шаг резьбы (мм)
0,35
Диаметр (мм)
1,6
1,6
Длина (мм)
8
8
Шаг резьбы (мм)
0,35
0,35
11
руб.
1 шт
Винт полусфера DIN 7985 М1,6х10 нержавеющая сталь А4
Диаметр (мм)
1,6
Длина (мм)
10
Шаг резьбы (мм)
0,35
Диаметр (мм)
1,6
1,6
Длина (мм)
10
10
Шаг резьбы (мм)
0,35
0,35
6
руб.
1 шт
Винт полусфера DIN 7985 М1,6х12 нержавеющая сталь А4
Диаметр (мм)
1,6
Длина (мм)
12
Шаг резьбы (мм)
0,35
Диаметр (мм)
1,6
1,6
Длина (мм)
12
12
Шаг резьбы (мм)
0,35
0,35
8
руб.
1 шт
Винт полусфера DIN 7985 М1,6х16 нержавеющая сталь А4
Диаметр (мм)
1,6
Длина (мм)
16
Шаг резьбы (мм)
0,35
Диаметр (мм)
1,6
1,6
Длина (мм)
16
16
Шаг резьбы (мм)
0,35
0,35
Цена обновляется
1 шт
Винт полусфера DIN 7985 М2х3 нержавеющая сталь А4
Диаметр (мм)
2
Длина (мм)
3
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
3
3
Шаг резьбы (мм)
0,4
0,4
3938
шт
Цена обновляется
1 шт
Винт полусфера DIN 7985 М2х4 нержавеющая сталь А4
Диаметр (мм)
2
Длина (мм)
4
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
4
4
Шаг резьбы (мм)
0,4
0,4
193665
шт
3
руб.
1 шт
Винт полусфера DIN 7985 М2х5 нержавеющая сталь А4
Диаметр (мм)
2
Длина (мм)
5
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
5
5
Шаг резьбы (мм)
0,4
0,4
105628
шт
4
руб.
1 шт
Винт полусфера DIN 7985 М2х6 нержавеющая сталь А4
Диаметр (мм)
2
Длина (мм)
6
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
6
6
Шаг резьбы (мм)
0,4
0,4
10242
шт
4
руб.
1 шт
Винт полусфера DIN 7985 М2х8 нержавеющая сталь А4
Диаметр (мм)
2
Длина (мм)
8
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
8
8
Шаг резьбы (мм)
0,4
0,4
130900
шт
4
руб.
1 шт
Винт полусфера DIN 7985 М2х10 нержавеющая сталь А4
Диаметр (мм)
2
Длина (мм)
10
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
10
10
Шаг резьбы (мм)
0,4
0,4
11409
шт
3
руб.
1 шт
Винт полусфера DIN 7985 М2х12 нержавеющая сталь А4
Диаметр (мм)
2
Длина (мм)
12
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
12
12
Шаг резьбы (мм)
0,4
0,4
19497
шт
4
руб.
1 шт
Винт полусфера DIN 7985 М2х14 нержавеющая сталь А4
Диаметр (мм)
2
Длина (мм)
14
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
14
14
Шаг резьбы (мм)
0,4
0,4
73000
шт
Цена обновляется
1 шт
Винт полусфера DIN 7985 М2х16 нержавеющая сталь А4
Диаметр (мм)
2
Длина (мм)
16
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
16
16
Шаг резьбы (мм)
0,4
0,4
9766
шт
5
руб.
1 шт
Винт полусфера DIN 7985 М2х18 нержавеющая сталь А4
Диаметр (мм)
2
Длина (мм)
18
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
18
18
Шаг резьбы (мм)
0,4
0,4
19120
шт
Цена обновляется
1 шт
Винт полусфера DIN 7985 М2х20 нержавеющая сталь А4
Диаметр (мм)
2
Длина (мм)
20
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
20
20
Шаг резьбы (мм)
0,4
0,4
13880
шт
4
руб.
1 шт
Винт полусфера DIN 7985 М2,5х3 нержавеющая сталь А4
Диаметр (мм)
2,5
Длина (мм)
3
Шаг резьбы (мм)
0,45
Диаметр (мм)
2,5
2,5
Длина (мм)
3
3
Шаг резьбы (мм)
0,45
0,45
127360
шт
5
руб.
1 шт
Винт полусфера DIN 7985 М2,5х4 нержавеющая сталь А4
Диаметр (мм)
2,5
Длина (мм)
4
Шаг резьбы (мм)
0,45
Диаметр (мм)
2,5
2,5
Длина (мм)
4
4
Шаг резьбы (мм)
0,45
0,45
505
шт
4
руб.
1 шт
Показать ещё
Винт со скругленной полуцилиндрической головкой и крестообразным шлицем, нержавеющий DIN 7985 применяется при сборке металлоконструкций, оборудования, бытовой техники, электронных приборов. Он имеет стандартную резьбу с крупным (основным) шагом по всей длине стержня. Размерный ряд начинается с микровинта М1,6 и заканчивается размером М10. Для каждого диаметра имеется большая вариация длин. Глубокий шлиц типа Ph обеспечивает хороший контакт с инструментом для приложения значительного усилия при затяжке.
Антикоррозийные свойства
Винты из нержавейки А4 (кислотостойкая аустенитная сталь AISI 316 с содержанием молибдена 2-3%) проявляют стойкость к ржавлению не только при высокой влажности, но и при воздействии большинства кислот, морской атмосферы, воды с хлором. Сталь А4 не магнитятся, что особенно важно в приборостроении. Способность выдерживать критические температуры и гигиеническая безопасность нержавеющего крепежа делают его востребованным при производстве оборудования для пищевой и медицинской отрасли.
Условия монтажа
Перед установкой нержавеющего крестового винта с полукруглой головкой в скрепляемых элементах выполняются отверстия с метрической приемной резьбой. Для ввинчивания используется обычная крестообразная отвертка или шуруповерт с битой PH. Может применяться с гайкой и комплектоваться плоской или стопорной шайбой из нержавейки.
Аналоги DIN 7985:
- ГОСТ 17473-80
- ISO 7045
Размеры:
| Резьба d | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 |
| Диаметр головки dk | 3,2 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| Высота головки k | 1,3 | 1,6 | 2 | 2,4 | 3,2 | 3,8 | 4,6 | 6 | 7,5 |
| Значение v | 0,8 | 1,1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 3,7 | 4,8 |
| Значение a | 0,7 | 0,8 | 0,9 | 1 | 1,4 | 1,6 | 2 | 2,5 | 3 |
| Значение rf | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| Размер шлица | 0 | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 4 |
все размеры указаны в мм
Характеристики
-
Тип винтаМебельный
-
DIN7985
-
ГОСТ17473-80
-
ISO7045
-
Единицы измеренияшт
-
ШлицPhillips (PH)
-
Форма головкиПолукруглая
-
Размер шага резьбыКрупный (обычный)
-
МатериалНержавеющая сталь А4
-
Название на упаковке (ориг. название)Cheese head screws with Phillips cross recess H
