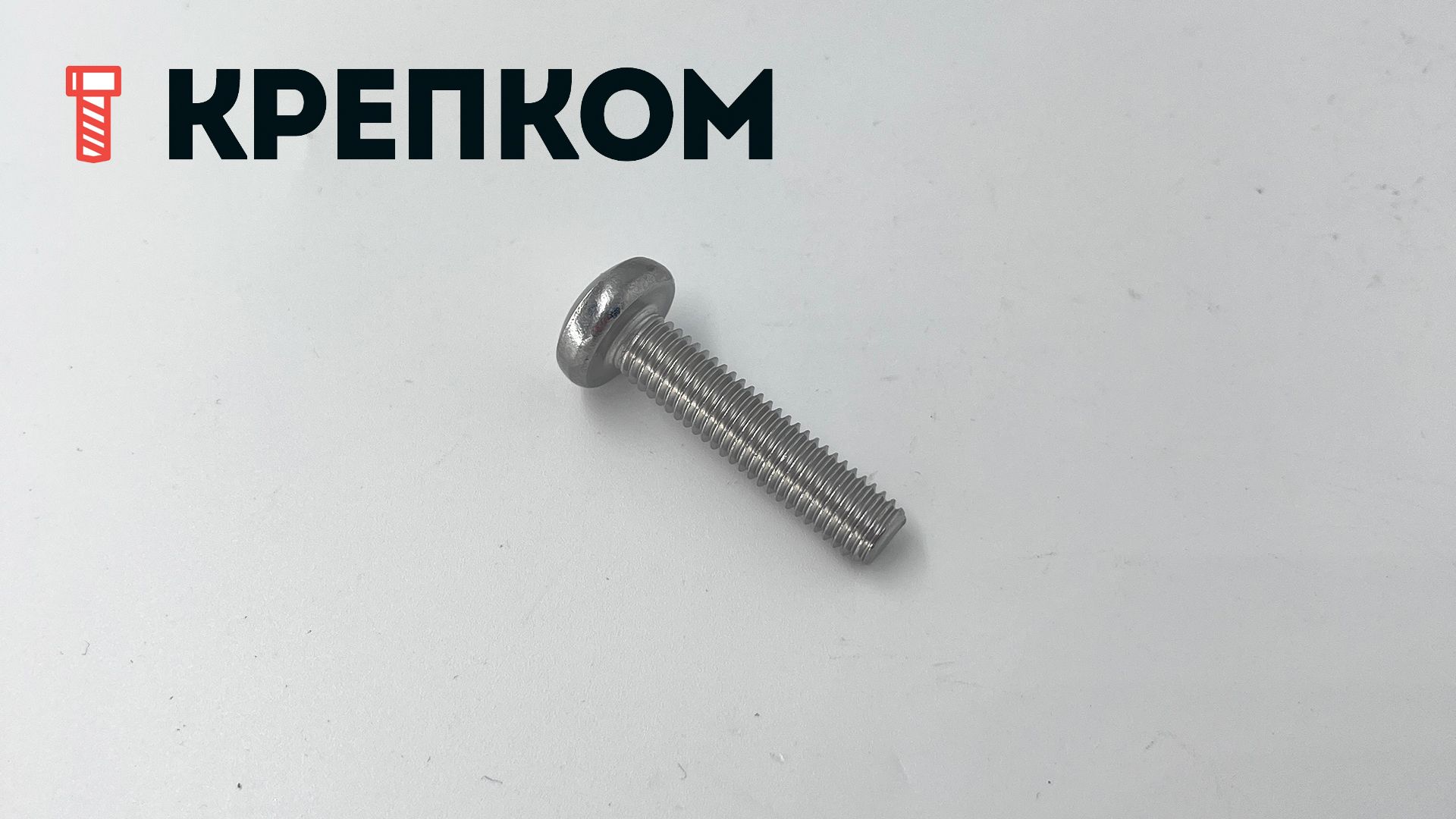

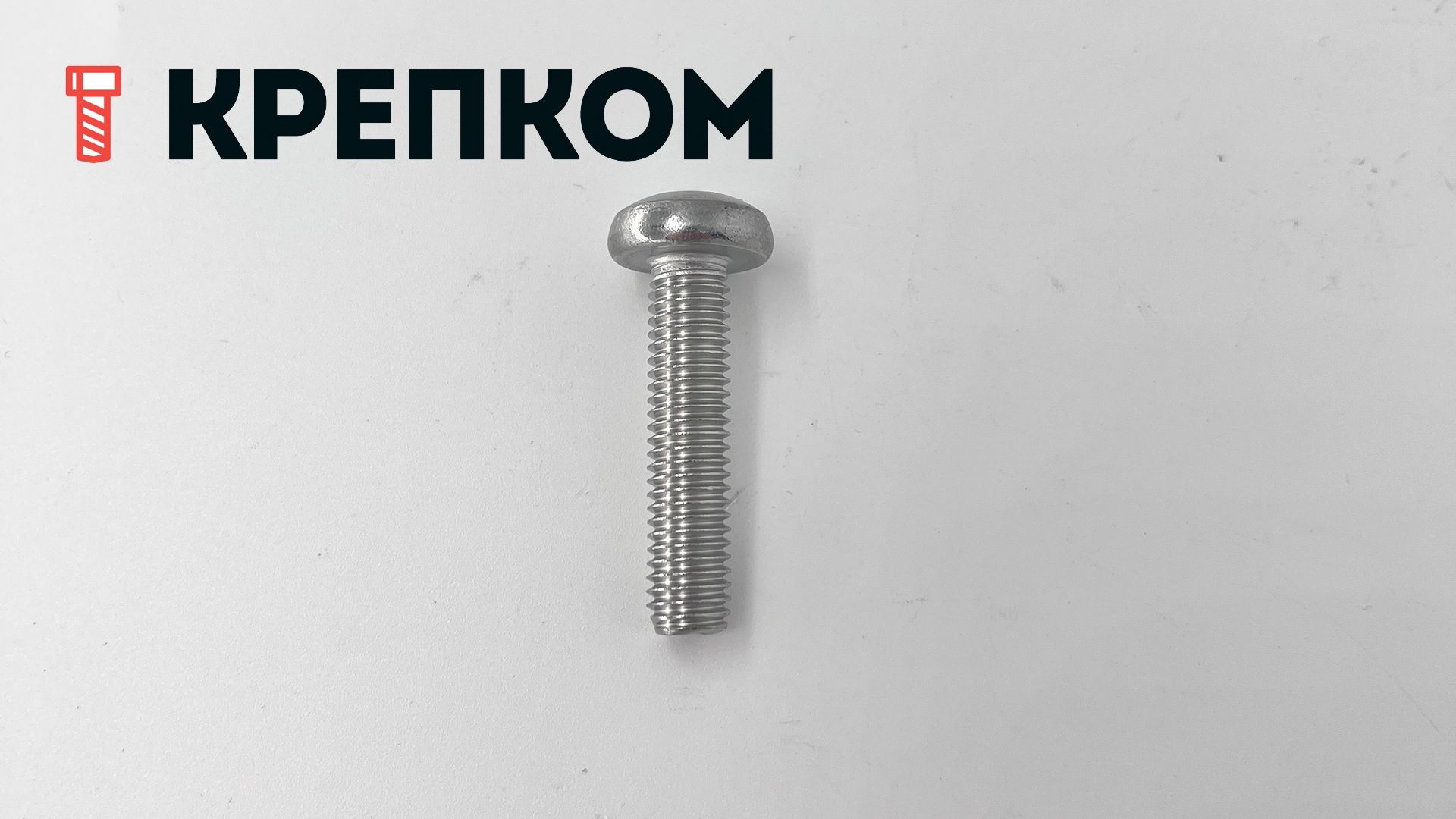

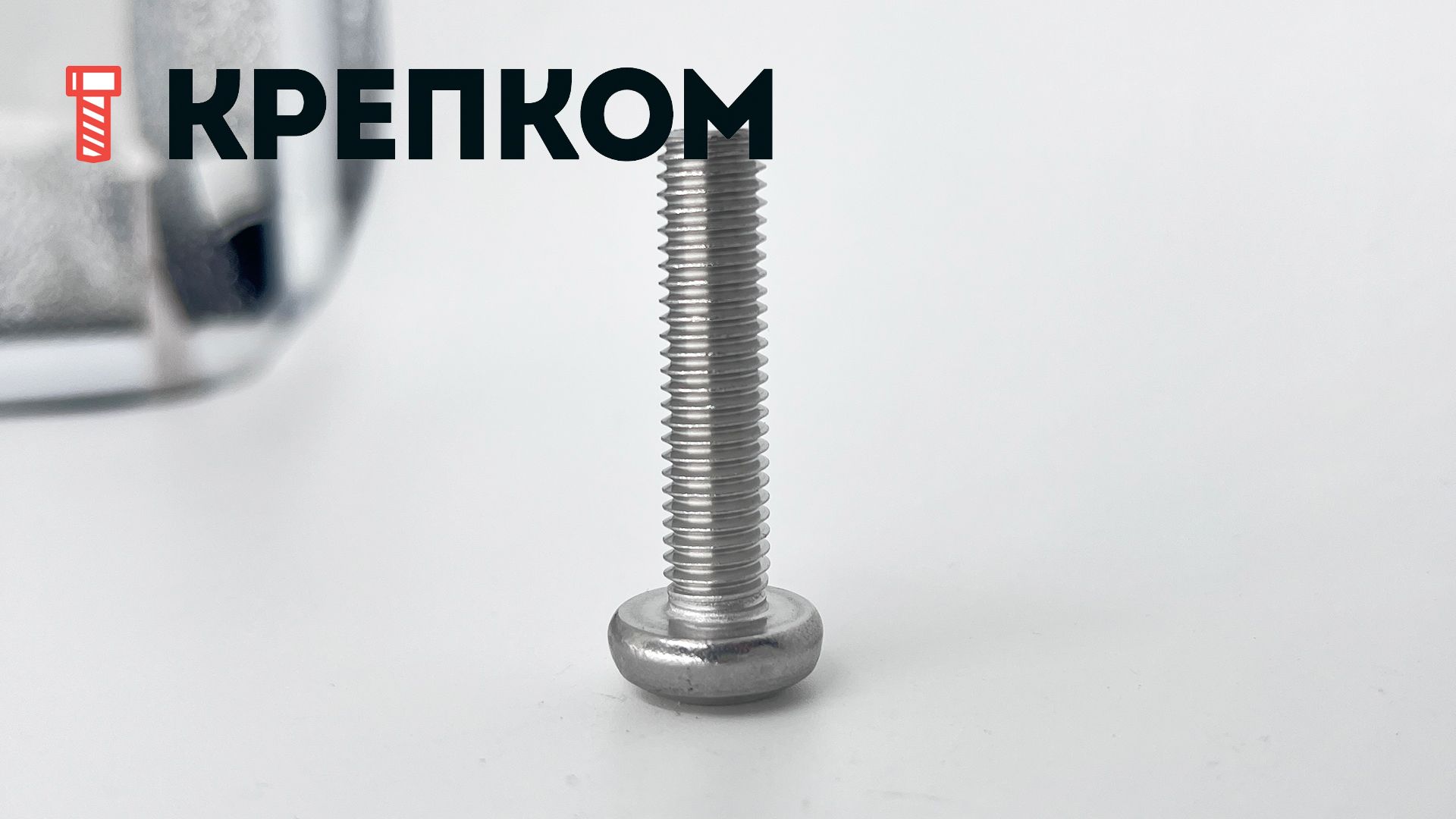

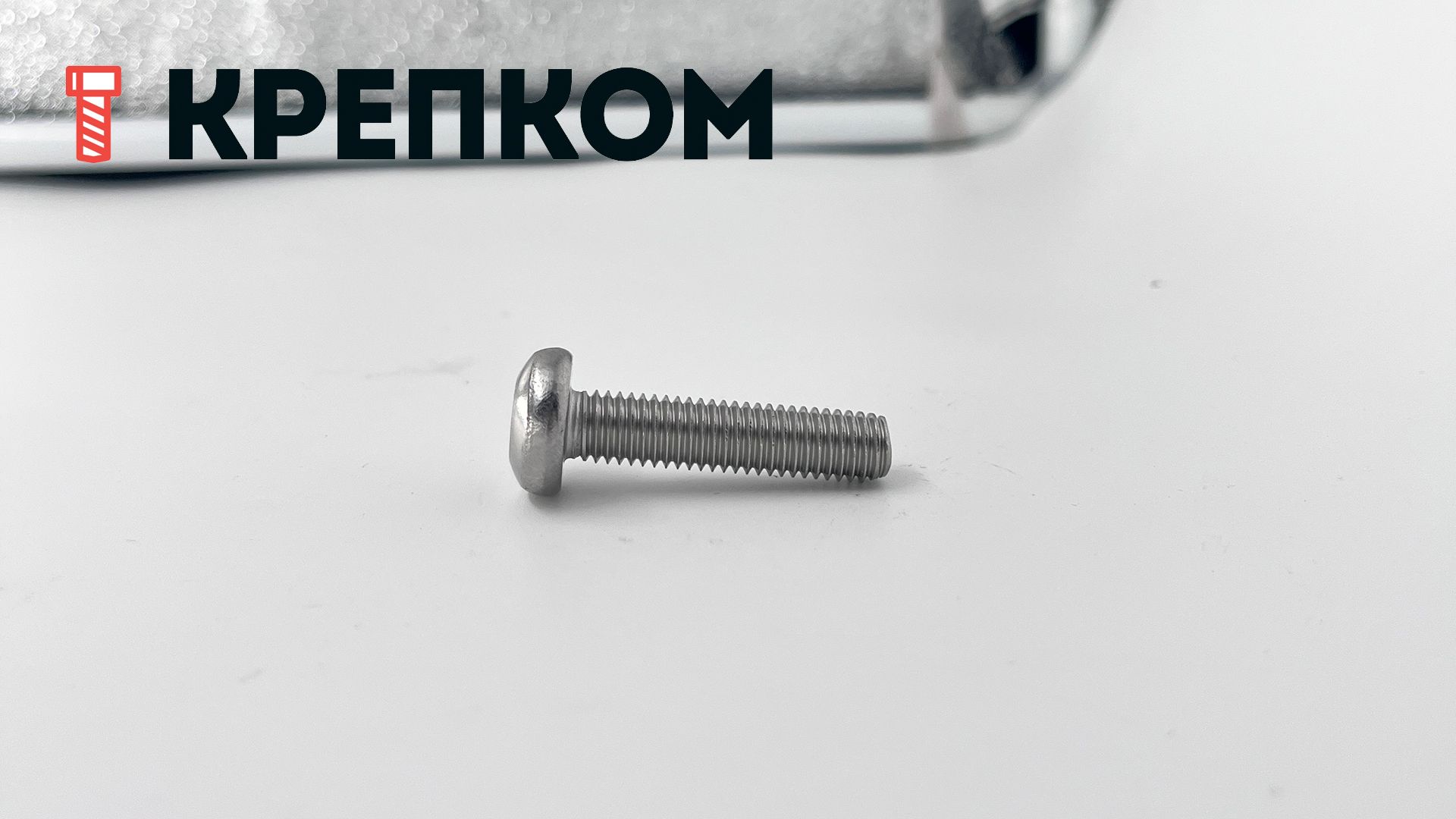

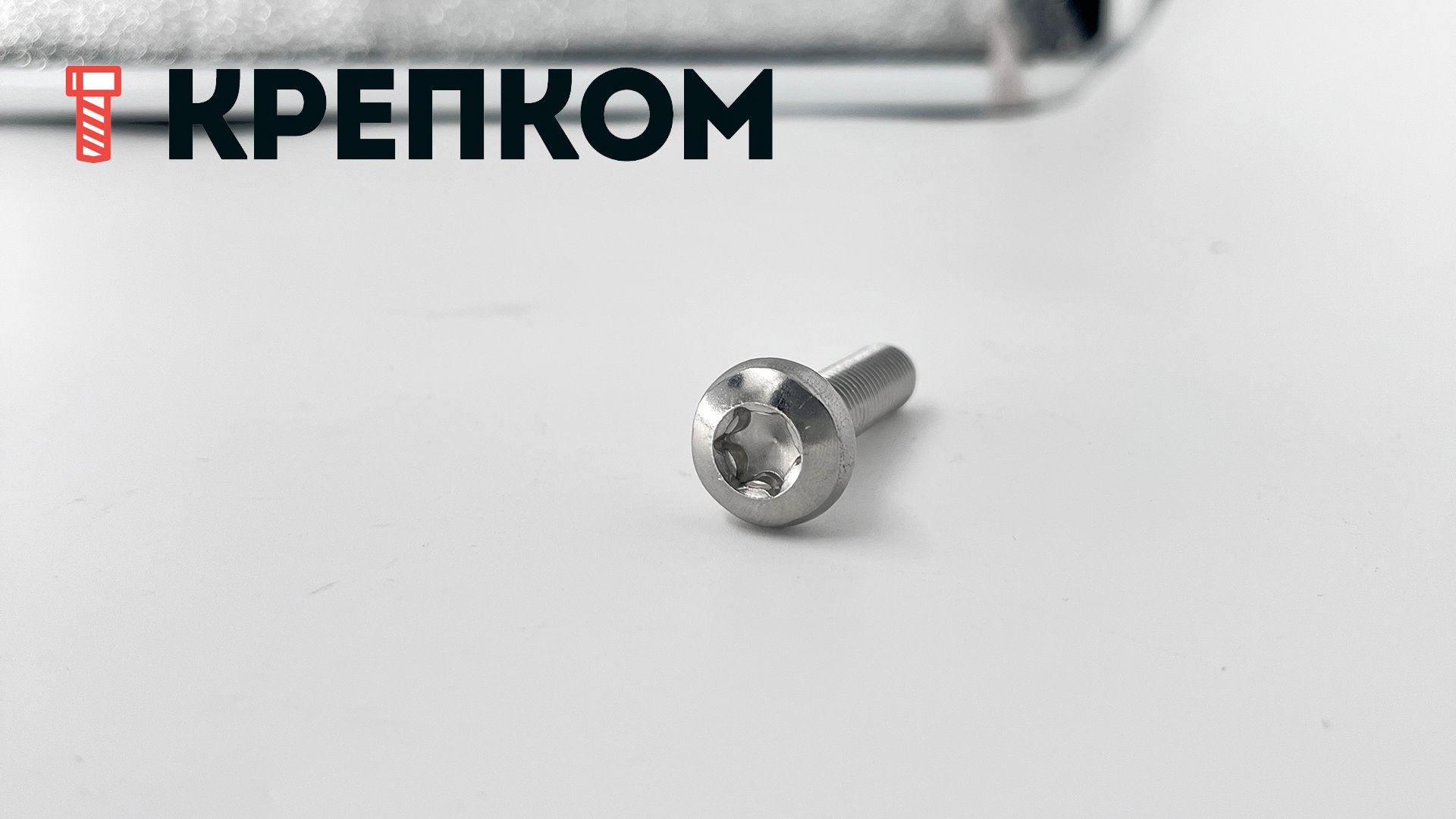

Винт с полукруглой головкой и шлицем TORX ISO 14583 (DIN 7985), нержавеющая сталь А2
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Анастасия
7 (921) 310-38-41- Для металлических соединений и крепления неметаллов к металлу.
- Характеристики в соответствии с ISO 14583.
- Устойчивый к высоким крутящим моментам шлиц под ключ Torx (звездочка).
- Резьба метрическая полная, класс точности А, поле допуска 6g, шаг крупный (основной).
- Материал: высококачественная коррозиестойкая сталь А2 (AISI304, 12X18H10).
- Нетоксичный, немагнитный, устойчивый к влаге, окислению на воздухе, пищевым продуктам, моющим средствам.
- Допустимая температура эксплуатации: от -200 до +425ºС.
- Номинальный диаметр: от М1,6 до М10.
- Длина стержня: от 2 до 60 мм.
1,6
2
0,35
руб.
1,6
3
0,35
руб.
1,6
4
0,35
руб.
1,6
5
0,35
руб.
1,6
6
0,35
руб.
1,6
8
0,35
руб.
1,6
10
0,35
руб.
1,6
12
0,35
руб.
1,6
16
0,35
руб.
2
2
0,4
руб.
2
3
0,4
руб.
2
4
0,4
руб.
2
5
0,4
руб.
2
6
0,4
руб.
2
8
0,4
руб.
2
10
0,4
руб.
2
12
0,4
руб.
2
16
0,4
руб.
2
20
0,4
руб.
2,5
3
0,45
руб.
2,5
4
0,45
руб.
Винт с полукруглой головкой под звездочку ISO 14583 (DIN 7985) применяется для привинчивания металлических и неметаллических материалов, различных навесных элементов и частей конструкций к основанию из металла. Данный вид крепежа выпускается в классе точности А, с диаметрами резьбы от М1,6 до М10 и длиной от 2 до 60 мм. Он позволяет создавать прочные, стойкие к коррозии, надежные и долговечные винтовые крепления. Шлиц Torx позволяет точно позиционировать крепеж и передать максимальный крутящий момент.
Особенности монтажа
Винт со скругленной полуцилиндрической головкой и звездообразным углублением под ключ образует разъемное соединение путем ввинчивания в резьбовое отверстие, соответствующее длине и диаметру резьбы стержня, при сквозной установке может дополнительно фиксироваться гайкой. Под его шляпку и/или гайку подкладываются соответствующие условиям монтажа нержавеющие шайбы – обычные плоские или стопорные.
Материал и свойства
Винты Torx из нержавейки А2 (пищевая аустенитная сталь, аналог AISI 304 с содержанием хрома не менее 12%) характеризуются стойкостью к ржавлению в обычных условиях, слабоагрессивных средах и при высокой влажности. Они не окисляются, гигиеничны, не проявляют магнитные свойства и сохраняют эстетически привлекательный вид, благодаря чему широко востребованы при сборке приборов, электротехники, компьютеров и оборудования для пищевой отрасти промышленности и медицины.
Аналоги ISO 14583- DIN 7985 ISR
- ГОСТ 17473-80
- ISO 7045
Размеры
| Диаметр резьбы d | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 |
| Диаметр головки dk | 3,2 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| Высота головки k | 1,3 | 1,6 | 2 | 2,4 | 3,2 | 3,8 | 4,6 | 6 | 7,5 |
| Высота v | 0,8 | 1,1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 3,7 | 4,8 |
| Значение a | 0,7 | 0,8 | 0,9 | 1 | 1,4 | 1,6 | 2 | 2,5 | 3 |
| Значение rf | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| Размер шлица Torx | Т5 | T6 | T8 | T10 | T20 | T25 | T30 | T45 | T50 |
все размеры указаны в мм
Характеристики
-
Тип винтаМебельный
-
DIN7985
-
ГОСТ17473-80
-
ISO14583
-
Единицы измеренияшт
-
ШлицTORX
-
Форма головкиПолукруглая
-
Размер шага резьбыКрупный (обычный)
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Cheese head screws, ISR = hexalobular socket
