Пробка (заглушка) резьбовая DIN 906, нержавеющая сталь А2
- Для временного или постоянное закрытия технических отверстий с внутренней мелкой резьбой.
- Диаметр резьбы: от М8х1 до М42х2.
- Стандарт: DIN 906 (коническая, с внутренним шестигранником).
- Применяется в системах кондиционирования, отопления, в масляных магистралях, в картерах двигателей, в корпусах гидроцилиндров и редукторов.
- Нержавеющая сталь А2 (AISI 304) обеспечивает высокую прочность и коррозионную стойкость во влажной среде.
Пробка резьбовая трубная конусная DIN 906 – заглушка для герметичного закрытия (временного или постоянного) отверстий с внутренней метрической резьбой. Деталь имеет внешнюю трубную коническую резьбу по всей длине и шестигранное углубление под привод (инбусовый ключ или биту) для ее установки. Применяется для герметизации концов труб, патрубков или фитингов в системах подачи жидкостей высокого давления, смазочных масел, газов, воздуха.
Материал
Изготовлена из хромоникелевой коррозионностойкой стали марки А2 (AISI 304), подходит для наружного применения в условиях высоких температур и сильных морозов, в помещениях с повышенным уровнем влажности, водяного пара, моющих средств, нефтепродуктов. Изделие практически не магнитится, не вступает в реакцию с уксусом, лимонной и яблочной кислотами при комнатной температуре. Благодаря экологической чистоте нержавейки крепеж можно использовать в контакте с питьевой водой, в бытовой технике, пищевом и медицинском оборудовании.
Особенности
Стальная пробка под шестигранник имеет резьбовую часть, слегка сходящуюся на конус. При затягивании с соответствующим крутящим моментом происходит смятие ее резьбы и тем самым создается уплотнение. Герметичность соединения зависит от среды, давления, температуры и материала трубопровода. Нанесение дополнительных уплотняющих средств на трубную коническую заглушку (например, тефлоновая лента, жидкий герметик для труб) повышает эффективность герметизации. Ввиду отсутствия фланца нет выступающих частей над поверхностью, в которую она вмонтирована.
Аналог DIN 906:
- Стандарт ОСТ 2С98-3-73.

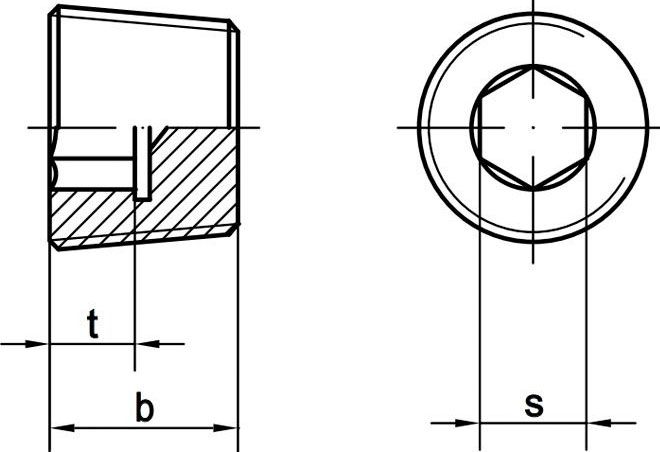

Размеры
|
Резьба |
Размер под ключ, s |
Глубина шлица, t |
Высота пробки, b |
| M8 | 4 | 4 | 8 |
| М10 | 5 | 4 | 8 |
| M12 | 6 | 5 | 10 |
| M14 | 7 | 5 | 10 |
| M16 | 8 | 5 | 10 |
| M18 | 8 | 5 | 10 |
| M20 | 10 | 5 | 10 |
| M22 | 10 | 5 | 10 |
| M24 | 12 | 6 | 12 |
| М26 | 12 | 6 | 12 |
| M27 | 12 | 6 | 12 |
| M30 | 17 | 6 | 12 |
| M33 | 17 | 6 | 12 |
| M36 | 19 | 7,5 | 15 |
| M38 | 19 | 7,5 | 15 |
| М42 | 22 | 11,5 | 18 |
все размеры указаны в мм
Характеристики
-
DIN906
-
ГОСТ2С98-3-73
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Hexagon socket pipe plugs with taper fine pitch thread
