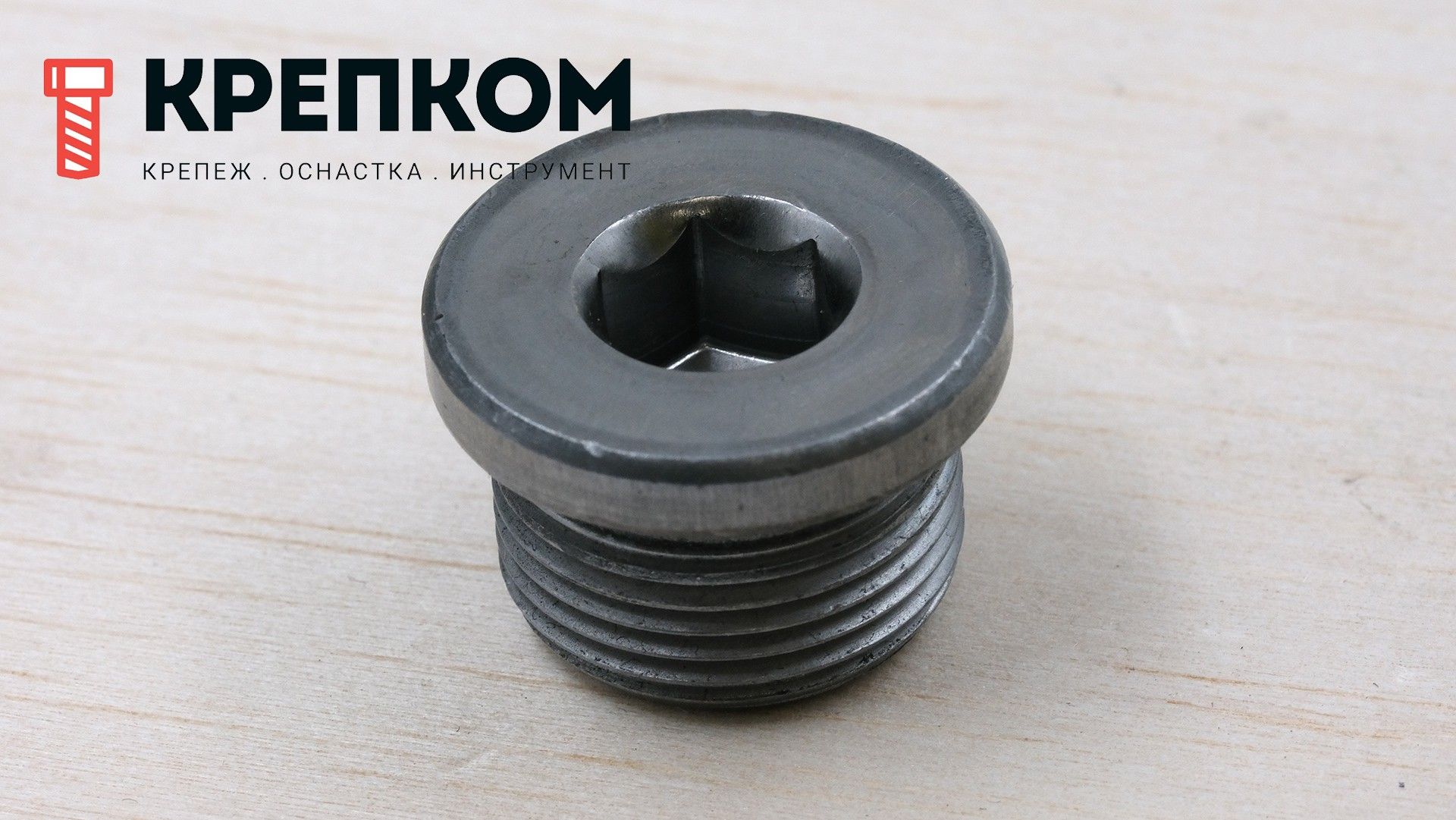

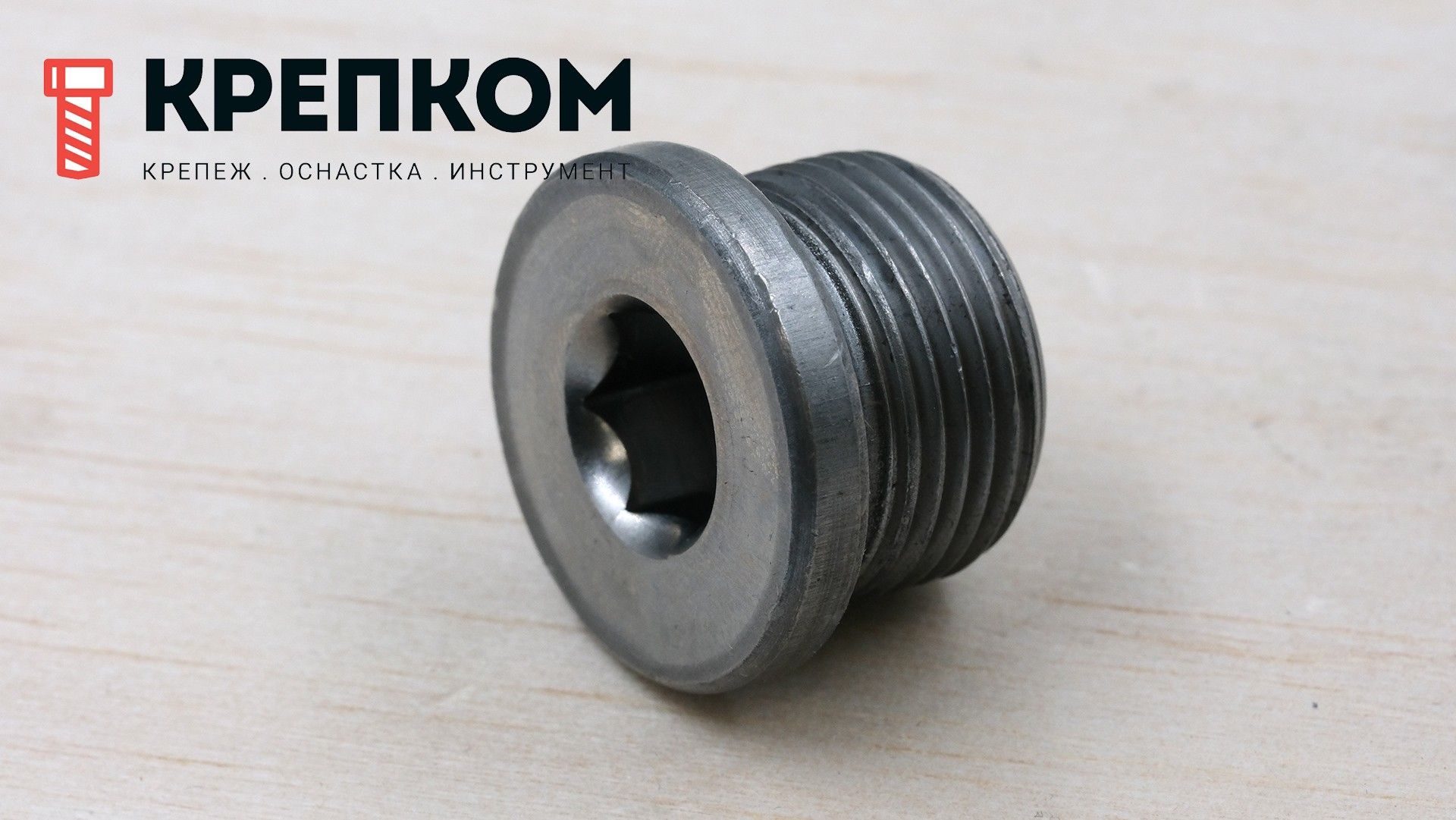

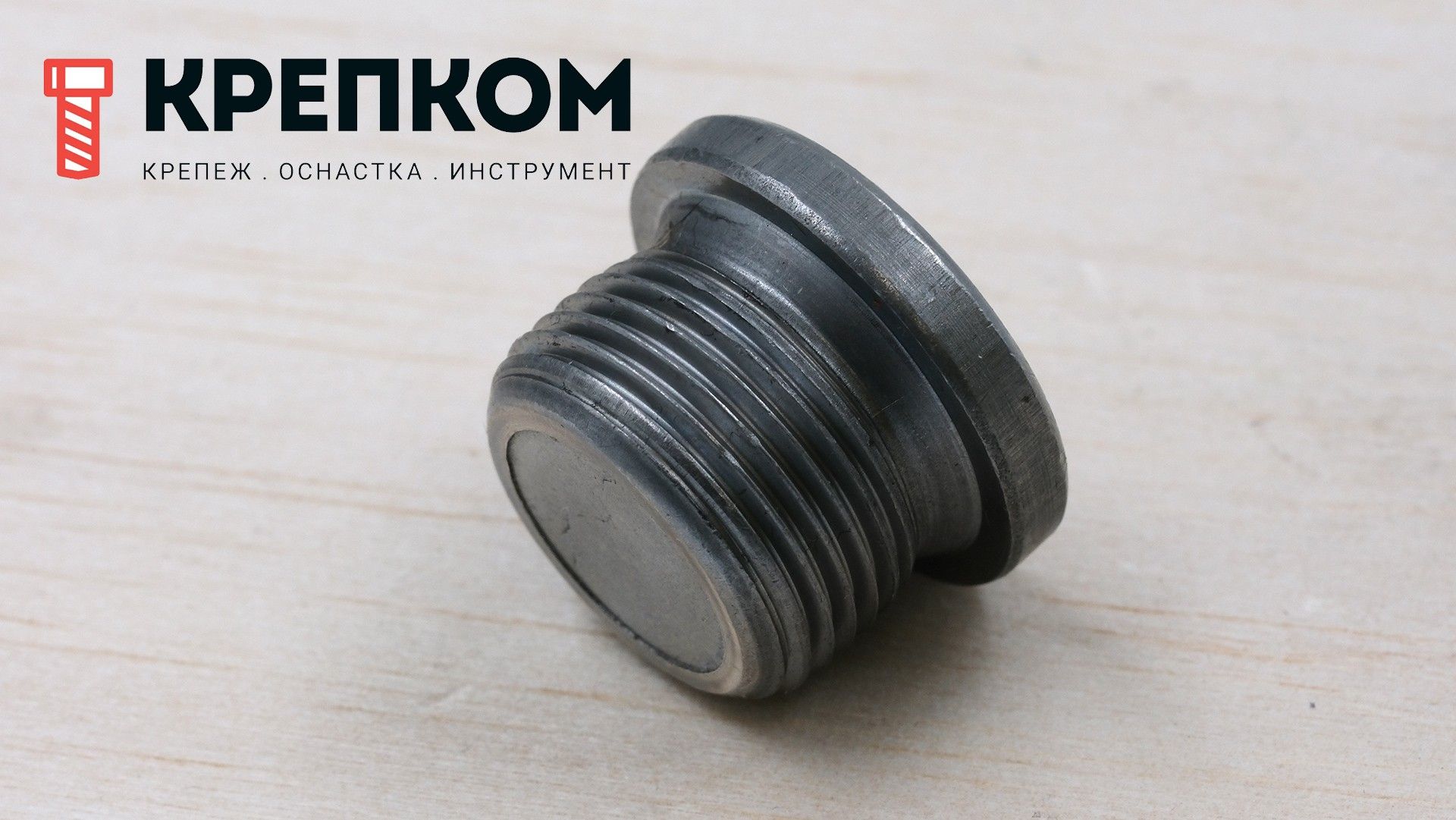

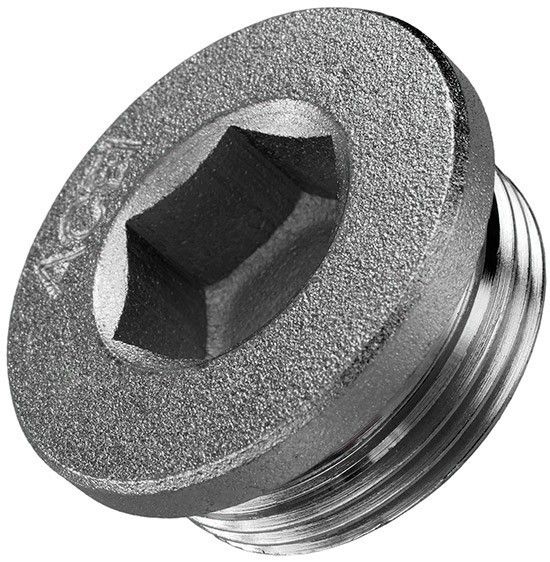

Пробка-заглушка с буртом и внутренним шестигранником DIN 908, сталь без покрытия
Ваш консультант Владимир
7 (929) 179-40-28- Для перекрывания отводов труб и сливных отверстий с диаметром внутренней резьбы от М8 до М64.
- Стандарт: DIN 908 (с буртиком и внутренним шестигранником).
- Тип резьбы: мелкая метрическая.
- Класс прочности 5.8.
- Применяется в сантехнических, газопроводных, водопроводных, масляных и пневматических системах.
- Фланец обеспечивает большую опорную поверхность и повышает герметичность при плотном затягивании.
- Для дополнительного уплотнения может потребоваться фум-лента или жидкий герметик для резьбы.
руб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ шт- 1
- 2
Пробка (заглушка) цилиндрическая DIN 908 с фланцевой головкой под имбусовый ключ и мелкой метрической резьбой применяется для временного или постоянного закрытия технологических и сливных/заливных отверстий в агрегатах, станках, емкостях, оборудовании, патрубках с диаметром внутренней резьбы от М8 до М64.
Особенности:
Заглушка резьбовая с фланцем и внутренним шестигранником изготовлена из углеродистой стали среднего класса прочности 5.8. Резьба с коротким шагом повышает герметичность запирания и стойкость к самоотвинчиванию в условиях вибрации. Конструкцией предусмотрен бортик, обеспечивающий большую площадь перекрытия отверстия. Завинчивается сначала от руки, а затем затягивается ключом-шестигранником.
Применение:
Метрическая пробка-цилиндр с буртом используется в качестве запорного элемента в гидравлических системах, масляных баках, резервуарах с другими техническими жидкостями. Может применяться вместе с уплотнительными кольцами DIN 7603, материал которых выбирают в зависимости от типа жидкости, температуры, давления в системе.
Российский аналог DIN 908: ОСТ 2С98-4-73
Размеры:
| Резьба, шаг | Размер под ключ, s | Глубина шестигранника, t (min) | Диаметр буртика, d2 | Толщина буртика, c | Размер, i | |
| М8х1 | - | 5 | 2,4 | 12 | 3 | 8 |
| M10x1 | - | 5 | 2 | 14 | 3 | 8 |
| M12x1,5 | - | 6 | 7 | 17 | 3 | 12 |
| M14x1,5 | - | 6 | 7 | 19 | 3 | 12 |
| M16x1,5 | - | 8 | 7,5 | 21 | 3 | 12 |
| M18x1,5 | - | 8 | 7,5 | 23 | 4 | 12 |
| M20x1,5 | - | 10 | 7,5 | 25 | 4 | 14 |
| M22x1,5 | - | 10 | 7,5 | 27 | 4 | 14 |
| M24x1,5 | - | 12 | 7,5 | 29 | 4 | 14 |
| M26x1,5 | - | 12 | 9 | 31 | 4 | 16 |
| - | M27x2 | 12 | 9 | 32 | 4 | 16 |
| M30x1,5 | M30x2 | 17 | 9 | 36 | 4 | 16 |
| - | M33x2 | 17 | 9 | 39 | 5 | 16 |
| M36x1,5 | M36x2 | 19 | 10,5 | 42 | 5 | 16 |
| M38x1,5 | - | 19 | 10,5 | 42 | 5 | 16 |
| M42x1,5 | M42x2 | 22 | 10,5 | 49 | 5 | 16 |
| M45x1,5 | M45x2 | 22 | 10,5 | 52 | 5 | 16 |
| M48x2 | M48x2 | 24 | 10,5 | 55 | 5 | 16 |
| M52x1,5 | M52x2 | 24 | 10,5 | 64 | 5 | 16 |
| - | M56x2 | 32 | 14 | 68 | 5 | 20 |
| - | M60x2 | 32 | 14 | 68 | 5 | 20 |
| - | M64x2 | 32 | 14 | 72 | 5 | 20 |
все размеры указаны в мм
Характеристики
-
DIN908
-
ГОСТ2С98-4-73
-
Единицы измеренияшт
-
Класс прочности5.8
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon socket screw plugs with cylindrical fine pitch thread
