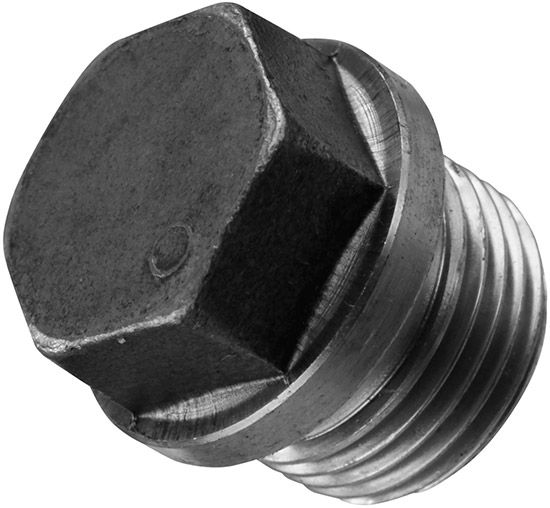

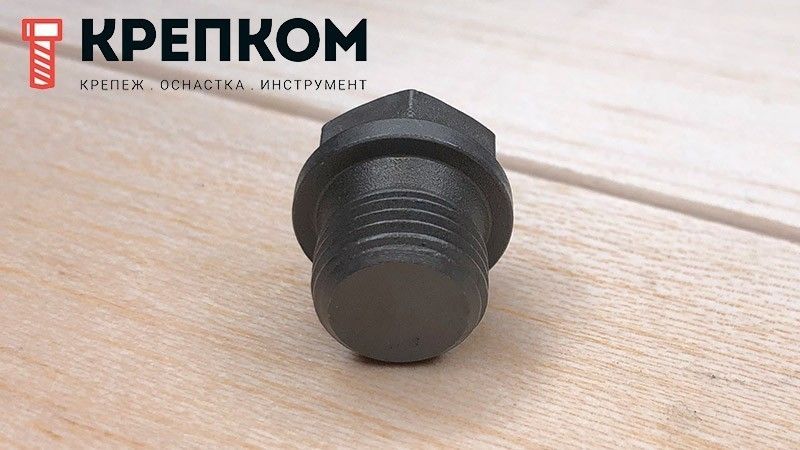

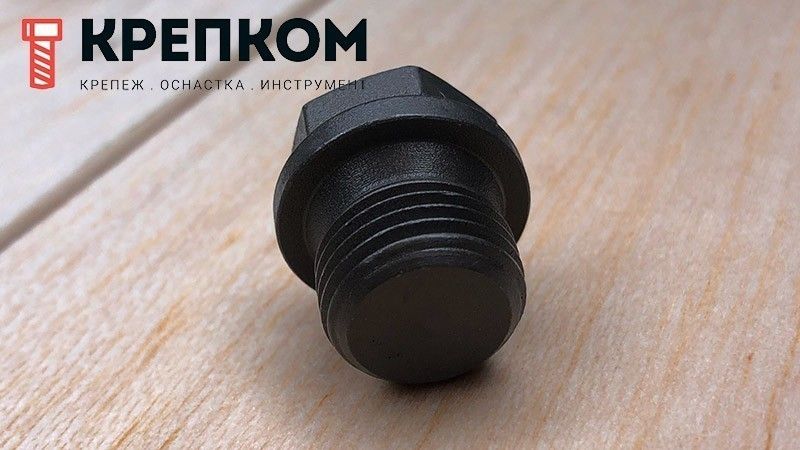

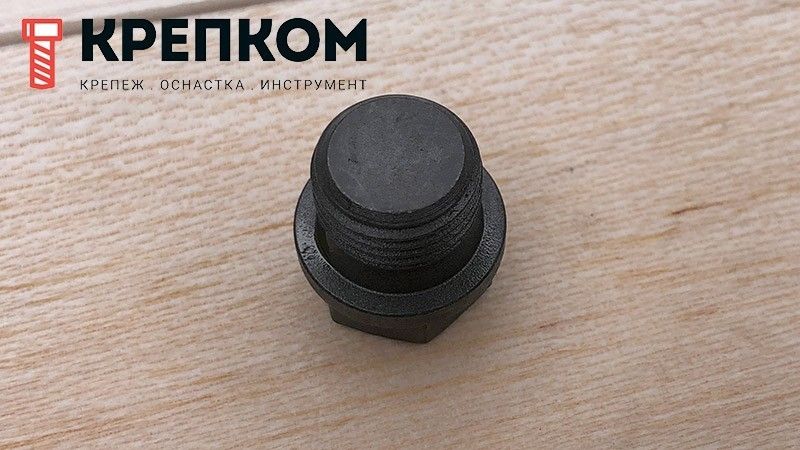

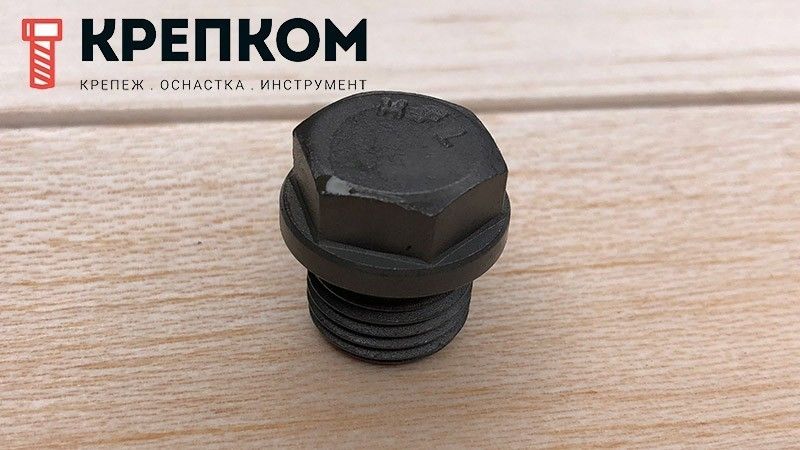

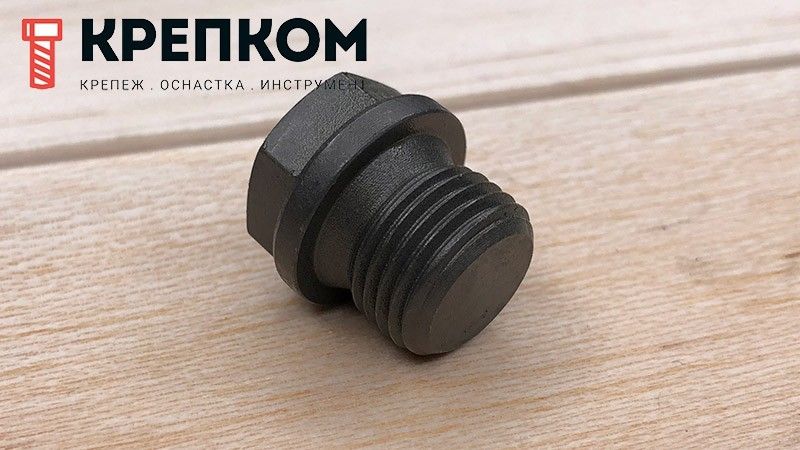

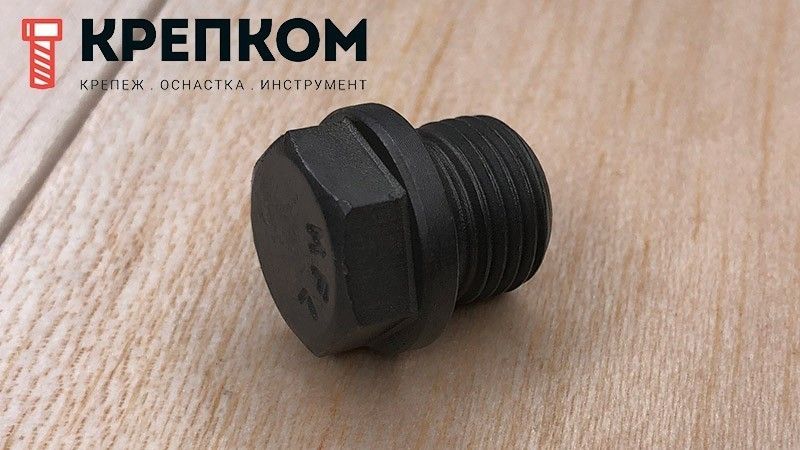

Пробка-заглушка с шестигранной головкой и фланцем DIN 910, сталь без покрытия
Ваш консультант Владимир
7 (929) 179-40-28- Для глушения трубных и других отверстий с внутренней мелкой резьбой от М8х1 до М64х2.
- Стандарт: DIN 910 (с фланцем и внешним шестигранником).
- Сталь класса прочности 5.8, без покрытия.
- Температура эксплуатации: -60…+200ºС.
- Применяется в системах кондиционирования, отопления, в масляных магистралях, в картерах двигателей, в корпусах гидроцилиндров и редукторов.
- Подходит в качестве для постоянной или временной заглушки.
Винтовая пробка-заглушка DIN 910 с шестигранной головкой с буртиком применяется для временного или постоянного закупоривания технологических и сливных отверстий в агрегатах, емкостях, оборудовании, трубах, снабженных мелкой метрической резьбой диаметром от М8 до М64.
Особенности:
Заглушка резьбовая с шестигранной головкой с фланцем изготовлена из углеродистой стали среднего класса прочности 5.8. Резьба с коротким шагом и цилиндрический бортик обеспечивают герметизацию отверстия и повышают стойкость к самоотвинчиванию в условиях вибрации. Затягивается пробка сначала от руки, а затем обычным гаечным ключом.
Применение:
Метрическая сливная пробка с фланцем используется в системах подачи и слива масла в машинах, автомобилях, сельхозтехники, станках. Может применяться вместе с уплотнительными кольцами DIN 7603, материал которых выбирают в зависимости от условий эксплуатации (например, от типа жидкости, температуры, давления).
Размеры:
| Резьба, d1 | Высота фланца, c | Диаметр фланца, d2 | Высота шестигранной части заглушки, m | Размер, i | Размер под ключ, s | |
| М8х1 | - | 3 | 14 | 6 | 8 | 10 |
| M10x1 | - | 3 | 14 | 6 | 8 | 10 |
| M12 x 1,5 | - | 3 | 17 | 6 | 12 | 13 |
| M14 x 1,5 | - | 3 | 19 | 6 | 12 | 13 |
| M16x1,5 | - | 3 | 21 | 6 | 12 | 17 |
| M18x1,5 | - | 4 | 23 | 6 | 12 | 17 |
| M20x1,5 | - | 4 | 25 | 8 | 14 | 19 |
| M22x1,5 | - | 4 | 27 | 8 | 14 | 19 |
| M24x1,5 | - | 4 | 29 | 9 | 14 | 22 |
| M26x1,5 | - | 4 | 31 | 10 | 16 | 24 |
| - | M27x2 | 4 | 32 | 10 | 16 | 24 |
| M30x1,5 | M30x2 | 4 | 36 | 10 | 16 | 24 |
| - | M33x2 | 5 | 39 | 11 | 16 | 27 |
| M36x1,5 | M36x2 | 5 | 42 | 11 | 16 | 27 |
| M38x1,5 | - | 5 | 44 | 11 | 16 | 27 |
| M42x1,5 | M42x2 | 5 | 49 | 12 | 16 | 30 |
| M45x1,5 | M45x2 | 5 | 52 | 12 | 16 | 30 |
| M48x2 | M48x2 | 5 | 55 | 12 | 16 | 36 |
| M52x1,5 | M52x2 | 5 | 60 | 12 | 16 | 36 |
| - | M56x2 | 5 | 64 | 15 | 20 | 36 |
| - | M60x2 | 5 | 68 | 15 | 20 | 36 |
| - | M64x2 | 5 | 72 | 15 | 20 | 36 |
все размеры указаны в мм
Характеристики
-
DIN910
-
Единицы измеренияшт
-
Класс прочности5.8
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon head screw plugs, heavy type, cylindrical fine pitch thread
