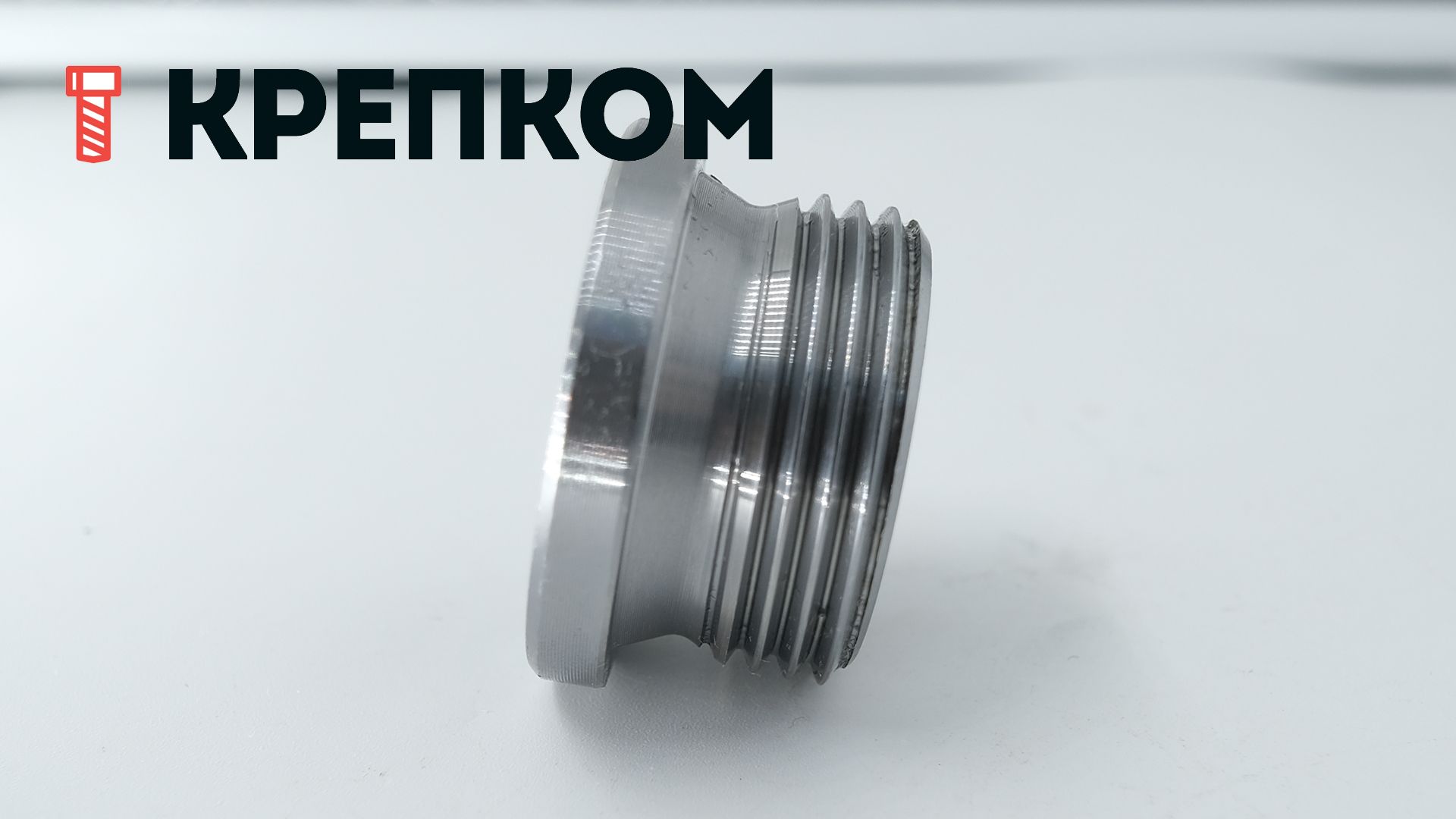

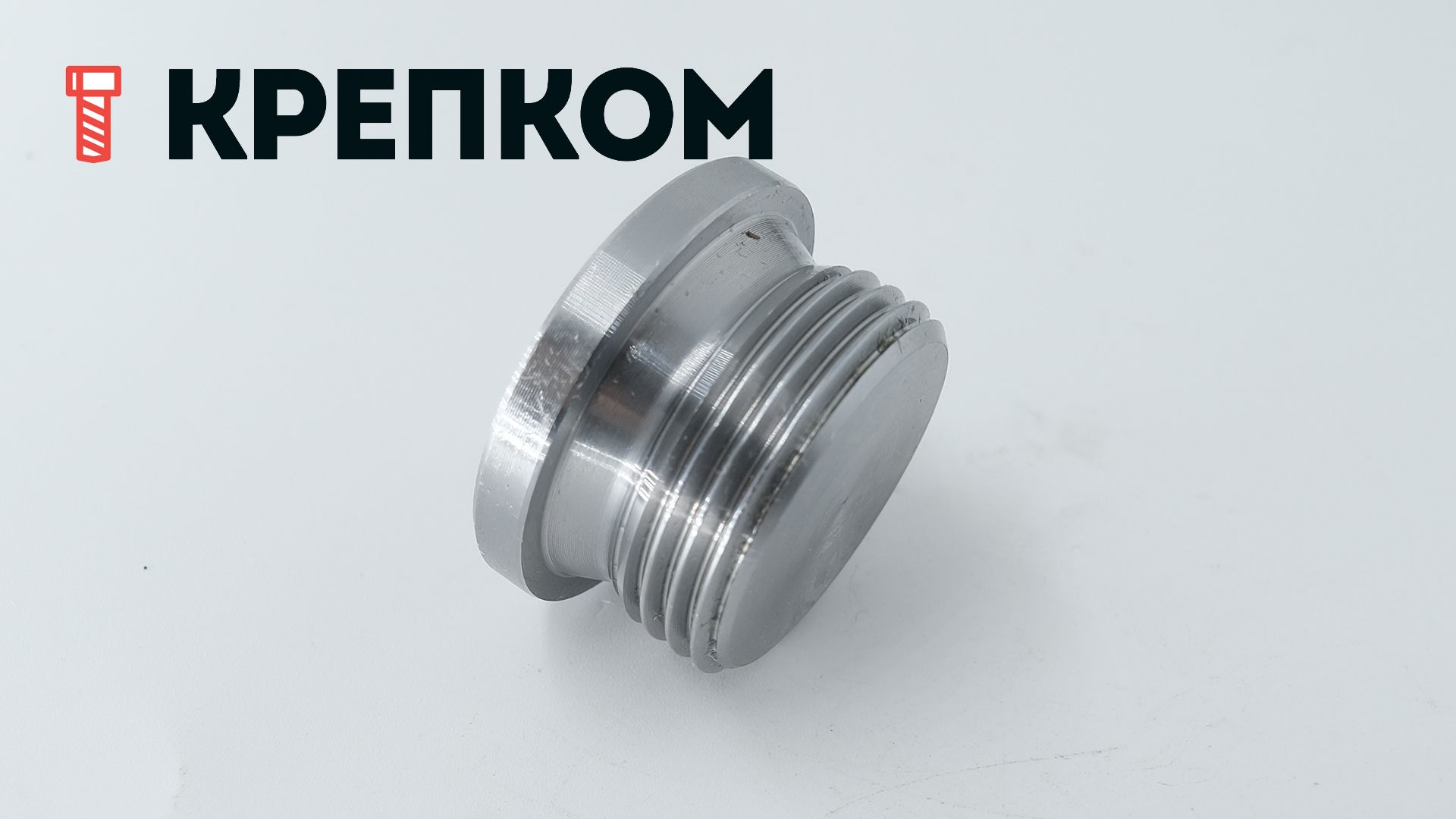

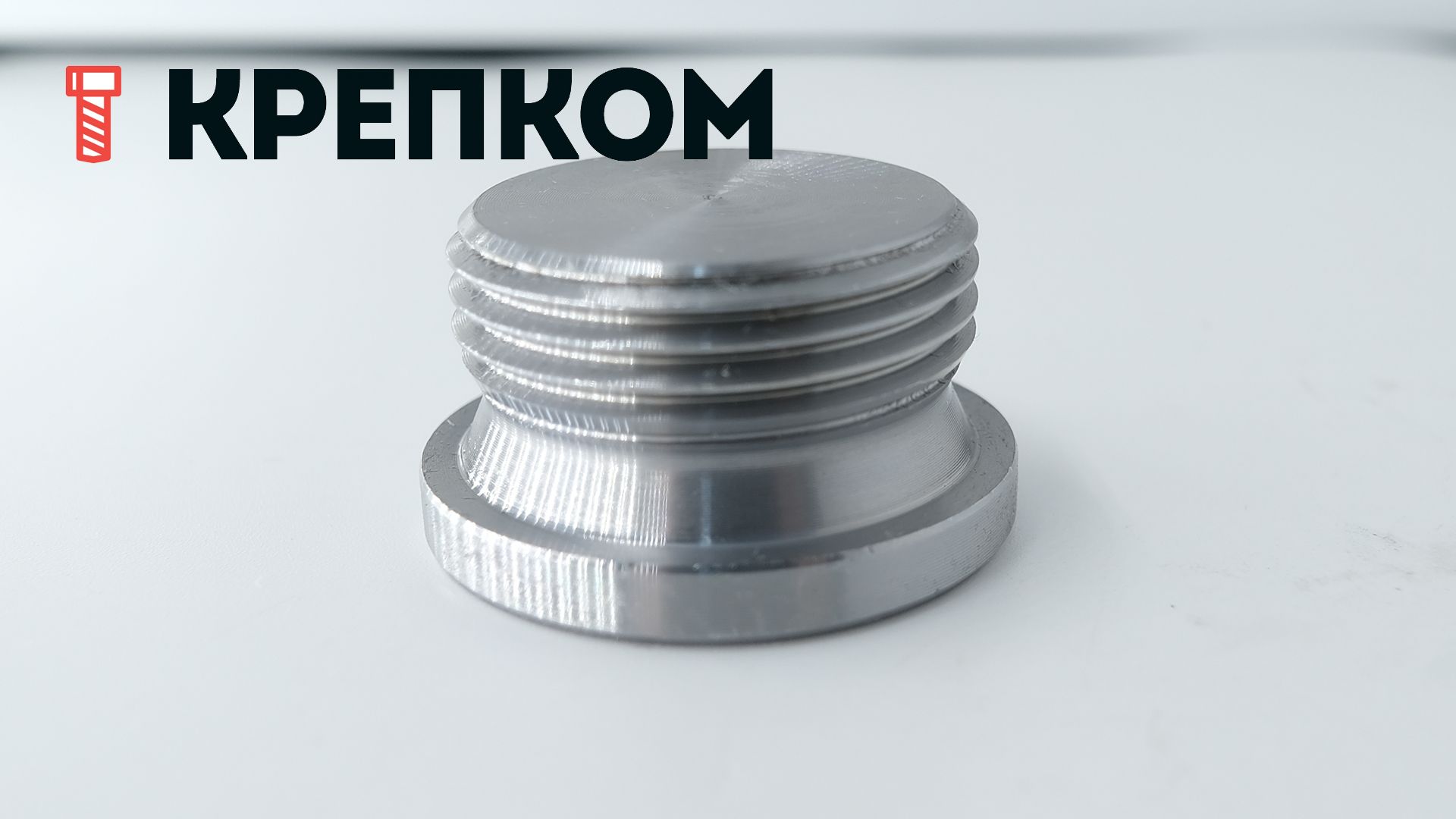

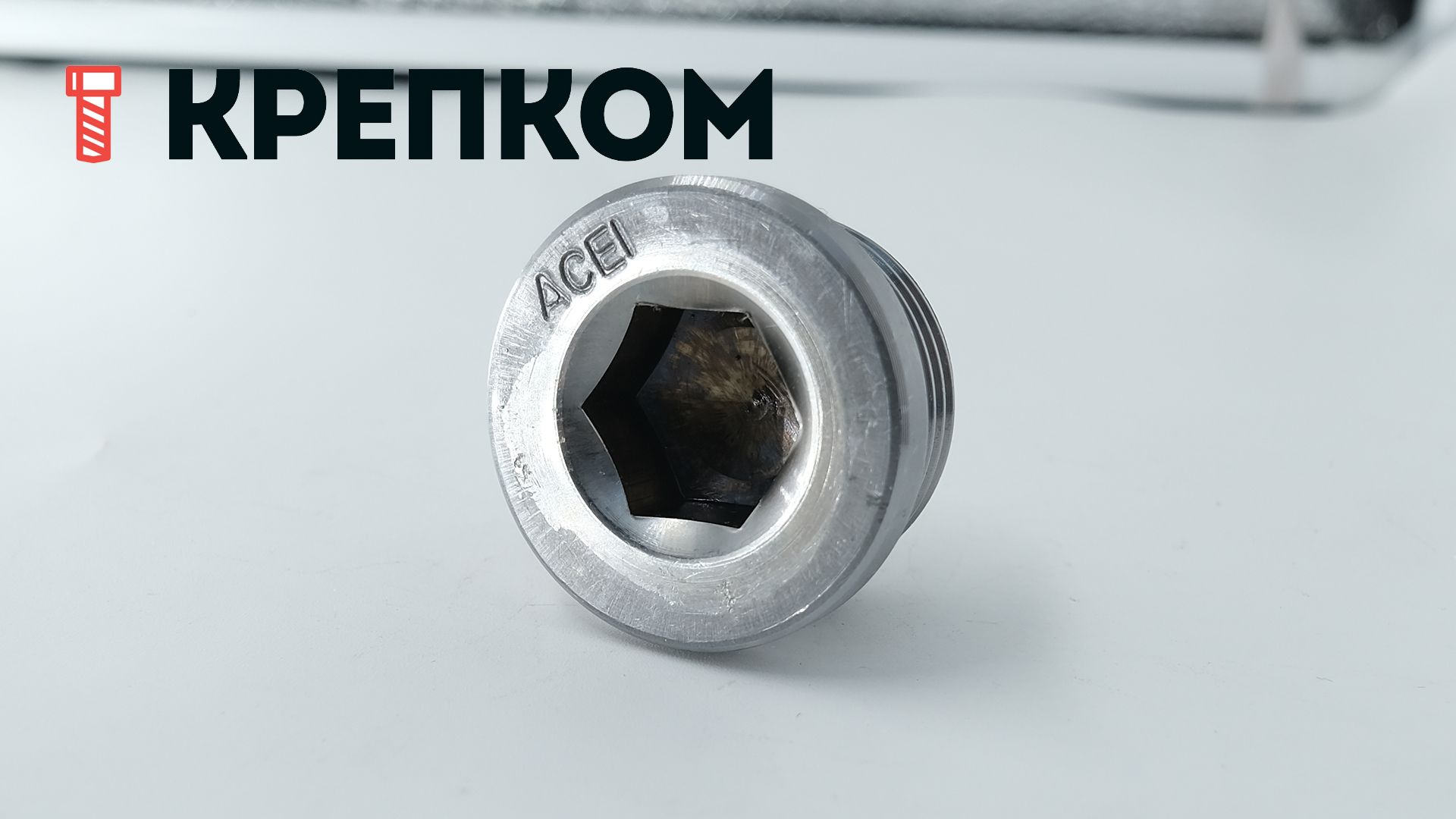

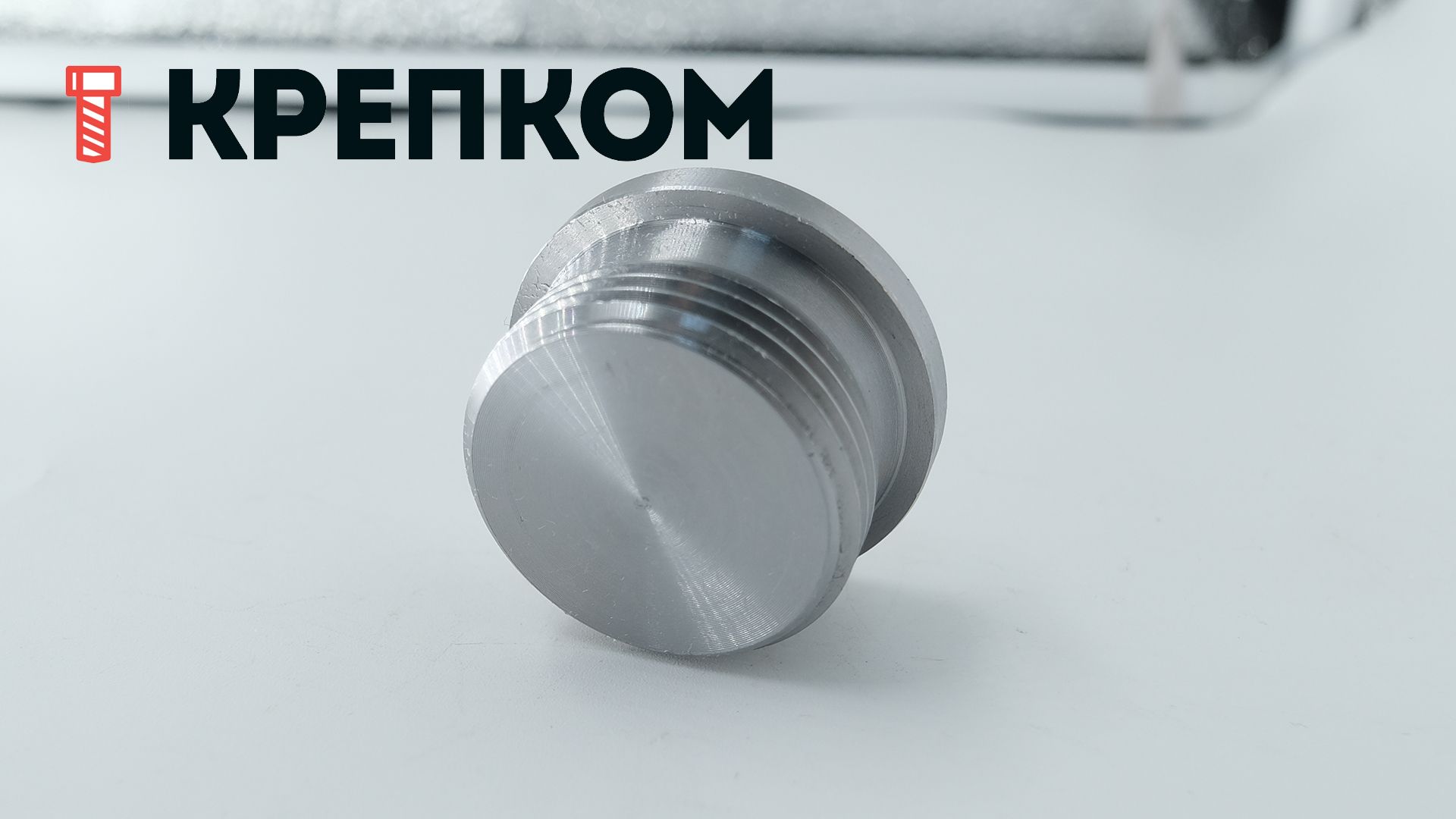

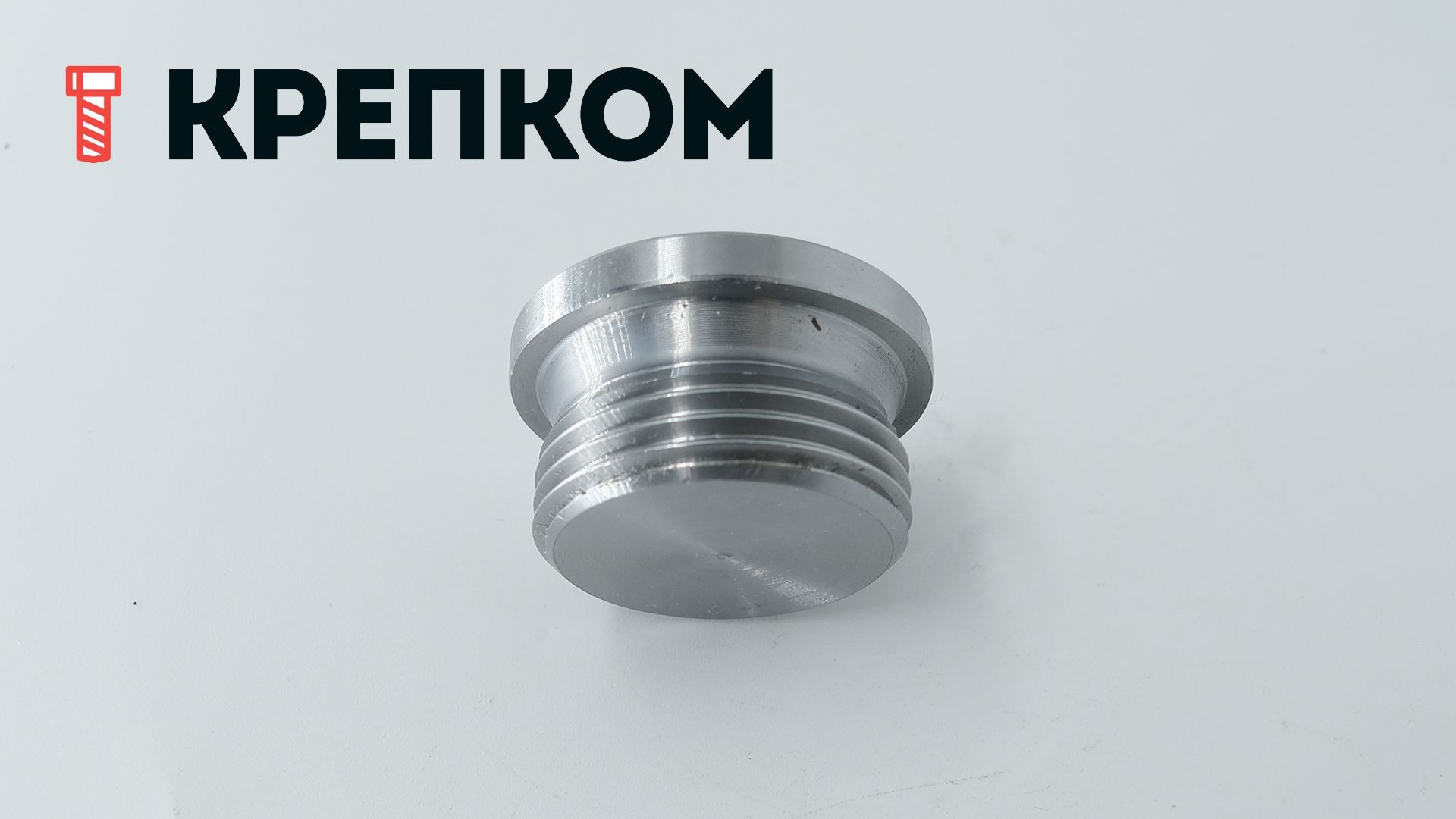

Пробка-заглушка дюймовая с буртом и внутренним шестигранником DIN 908, сталь без покрытия
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Анастасия
7 (921) 310-38-41- Для перекрывания отводов труб и сливных отверстий с условным проходом от 1/8 до 2 дюймов.
- Стандарт: DIN 908 (с буртиком и внутренним шестигранником).
- Тип резьбы: дюймовая трубная цилиндрическая BSPP (G).
- Применяется в сантехнических, газопроводных, водопроводных, масляных и пневматических системах.
- Фланец обеспечивает большую опорную поверхность и повышает герметичность при плотном затягивании.
- Для дополнительного уплотнения может потребоваться фум-лента или жидкий герметик для резьбы.
- Выполнена из углеродистой стали класса прочности 5.8.
- Без покрытия – подвержена воздействиям внешней среды.
1/8
G (трубная цилиндрическая)
руб.
1/4
G (трубная цилиндрическая)
руб.
3/8
G (трубная цилиндрическая)
руб.
1/2
G (трубная цилиндрическая)
руб.
3/4
G (трубная цилиндрическая)
руб.
1
G (трубная цилиндрическая)
руб.
1 1/8
G (трубная цилиндрическая)
руб.
1 1/4
G (трубная цилиндрическая)
руб.
1 1/2
G (трубная цилиндрическая)
руб.
1 3/4
G (трубная цилиндрическая)
руб.
2
G (трубная цилиндрическая)
руб.
Резьбовая пробка-заглушка под шестигранник DIN 908 с наружной трубной резьбой согласно DIN ISO 228-G и цилиндрической головкой под имбусовый ключ применяется для временного или постоянного закрывания труб и патрубков гидравлических систем, технологических отверстий или горловин в емкостях, агрегатах, станках, оборудовании с проходным диаметром от G1/8" до G2".
Особенности
Дюймовая заглушка для труб с внутренним шестигранником изготовлена из углеродистой стали среднего класса прочности 5.8 (сопротивление на разрыв 500 Н/мм²), что обеспечивает устойчивость к механическим нагрузкам и частому выкручиванию. Цилиндрическая дюймовая резьба обеспечивает герметичность соединения при невысоком давлении в системе. Конструкцией предусмотрен бортик для увеличения площади перекрытия отверстия. Завинчивается сначала от руки, а затем затягивается ключом-шестигранником.
Применение
Стальная пробка-цилиндр с буртом (фланцем) используется в качестве запорного фитинга в гидросистемах, масляных баках, резервуарах с другими техническими жидкостями. Трубная заглушка может применяться вместе с уплотнительными кольцами DIN 7603, материал которых выбирают в зависимости от типа жидкости, температуры, давления в системе.
Российский аналог DIN 908:
- ОСТ 2С98-4-73
Размеры
| Резьба | Размер внутреннего шестигранника под ключ s |
Глубина внутреннего шестигранника t (min) |
Наружный диаметр фланца d2 | Высота фланца c | Значение i |
| G 1/8" | 5 | 5 | 14 | 3 | 8 |
| G 1/4" | 6 | 7 | 12 | 3 | 12 |
| G 3/8" | 8 | 7,5 | 22 | 3 | 12 |
| G 1/2" | 10 | 7,5 | 26 | 4 | 14 |
| G 3/4" | 12 | 9 | 32 | 4 | 16 |
| G 1" | 17 | 9 | 39 | 5 | 16 |
| G 1 1/8" | 19 | 10,5 | 44 | 5 | 16 |
| G 1 1/4" | 22 | 10,5 | 49 | 5 | 16 |
| G 1 1/2" | 24 | 10,5 | 55 | 5 | 16 |
| G 3/4" | 32 | 14 | 62 | 5 | 20 |
| G 2" | 32 | 14 | 68 | 5 | 20 |
все размеры указаны в мм
Характеристики
-
DIN908
-
ГОСТ2С98-4-73
-
Единицы измеренияшт
-
Тип дюймовой резьбыG (трубная цилиндрическая)
-
Класс прочности5.8
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon socket screw plugs with cylindrical fine pitch thread
