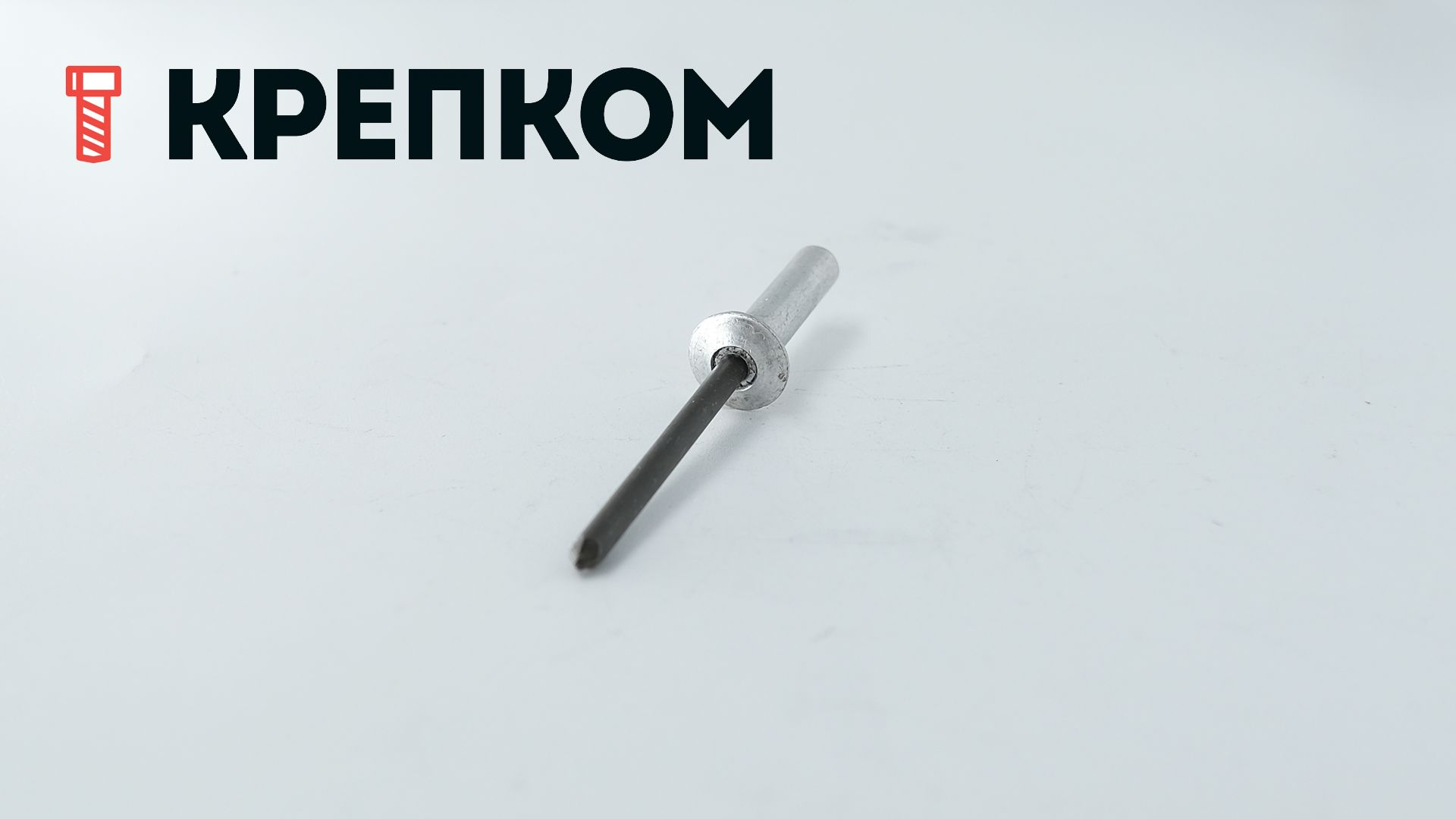

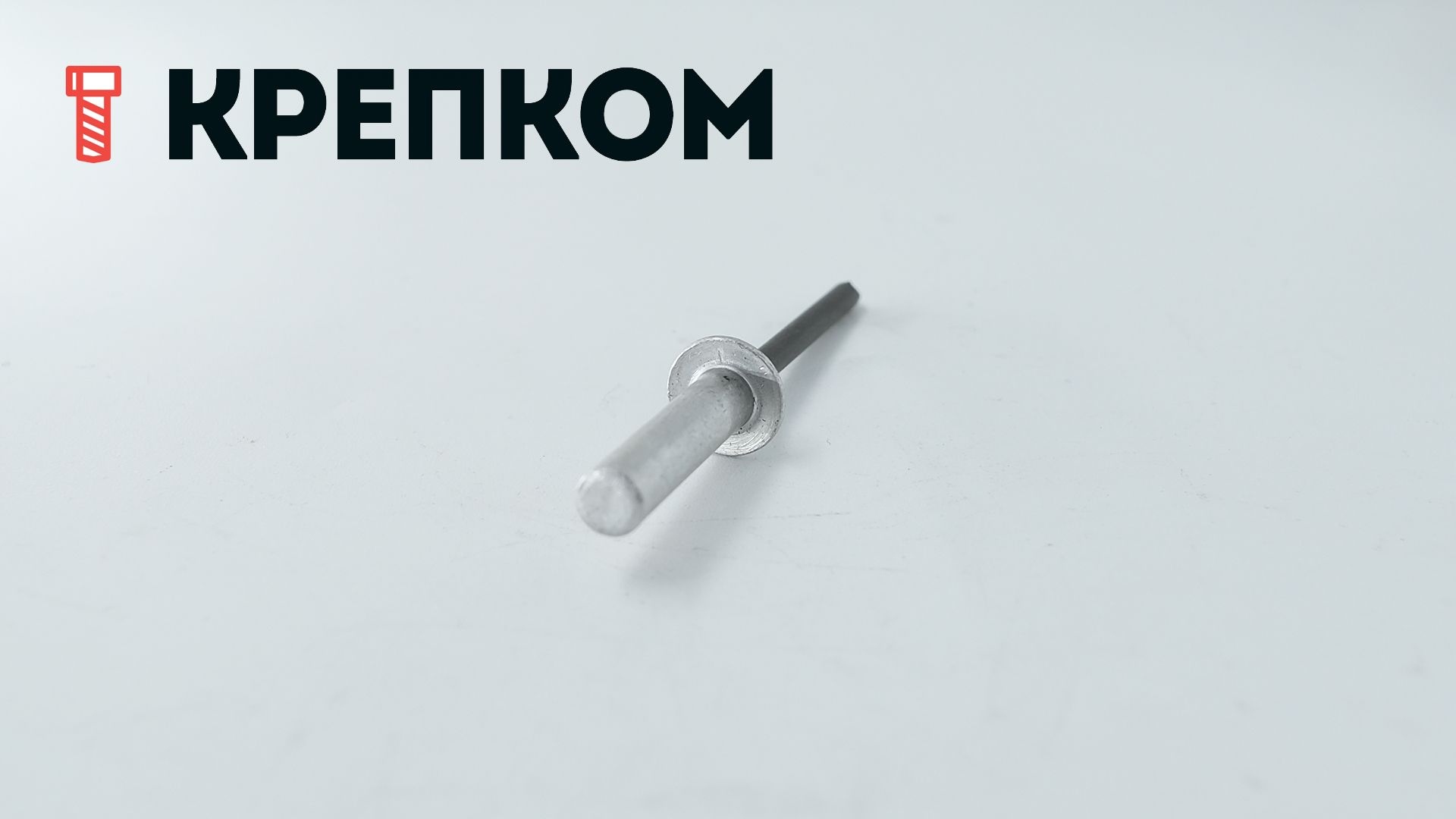

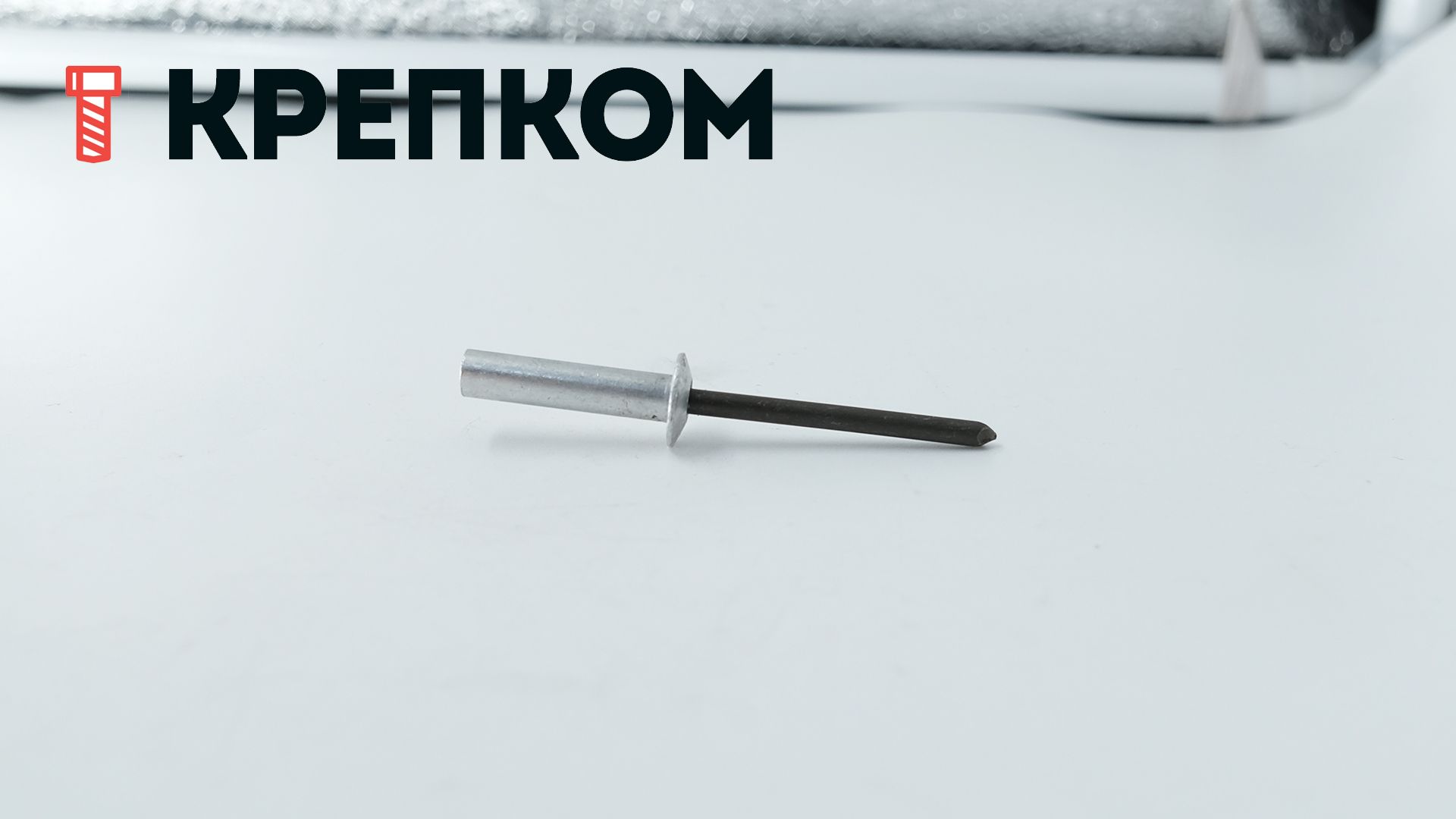

Заклепка вытяжная закрытая с потайным бортиком DIN 7337, алюминий/сталь
- Для потайных антивандальных креплений листовых материалов.
- Применение: бытовая техника, изотермические фургоны, корпуса медицинского и пищевого оборудования.
- Глухой (закрытый) корпус гильзы не пропускает газы и жидкости.
- Установка в зенкованное отверстие (конус углом 120°) заподлицо с рабочей поверхностью.
- Возможность соединения разнородных материалов.
- Высокая стабильность крепления в условиях вибрации.
- Корпус выполнен из алюминия, сердечник - из стали с защитной смазкой.
- Добавление в сплав магния повышает прочность и пластичность расклепываемой гильзы.
- Соответствие DIN 7337, тип B.
- Скрепляемая толщина - до 15,2 мм.
руб.
Заклепка вытяжная закрытая потайная алюминий/сталь позволяет создавать герметичное и малозаметное заклепочное соединение. Она имеет глухую корпусную гильзу с потайной головкой, которая заглубляется в отверстие, зенкованное под углом 120°. Потайные бортики актуальны в тех случаях, когда необходимо обеспечить гладкую лицевую поверхность собираемой конструкции. В момент клёпки её корпус равномерно деформируется, с большим усилием стягивает листы и максимально заполняет отверстие. Соединение, выполненное при помощи таких заклепок, является неразъемным и применяется там, где необходима высокая надежность и долговечность крепления
Корпус вытяжной заклепки выполнен из легкого алюминия, упрочненного магнием, а отрывной стержень - из особо прочной оцинкованной стали. Такое сочетание материалов гарантирует высокую степень сжатия материалов, надежность крепления и стойкость к процессам коррозии. Соединение, образованное закрытой заклепкой герметично, не пропускает пары, газы и воду. Данный крепёж находит применение для фиксации облицовочных материалов из алюминия, оцинкованной и нержавеющей стали.
Преимуществом заклепок является необходимость доступа лишь к одной стороне соединяемых материалов. Монтаж вытяжной заклёпки производится специальным приспособлением (заклёпочником) в заранее просверленное отверстие соответствующего диаметра (на 0,1 мм больше диаметра корпуса заклёпки.
Заклёпка выполнена в соответствии со стандартом DIN 7337, тип B.
Установка
Размеры
|
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр бортика d2, мм |
Толщина бортика K, мм |
Толщина пакета материалов E, мм |
Диаметр сверления |
| 3,2 | 8 | 6 | 0,9 | 2,5 - 4 | 3,3 |
| 9,5 |
|
|
4 - 5,5 | ||
|
|
11 |
|
|
5,5 - 7 | |
|
|
13 |
|
|
7 - 9 | |
|
|
13,5 |
|
|
9 - 9,5 | |
| 4 | 8 | 7,5 | 1 | 2,5 - 3,1 | 4,1 |
| 9,5 |
|
|
3,1 - 4,6 | ||
|
|
11 |
|
|
4,6 - 6,1 | |
|
|
12,5 |
|
|
6,1 - 7,6 | |
|
|
14,5 |
|
|
7,6 - 9,6 | |
| 4,8 | 8 | 9 | 1,2 | 2 - 2,3 | 4,9 |
| 9,5 |
|
|
2,3 - 3,7 | ||
|
|
11 |
|
|
3,7 - 5,2 | |
|
|
12 |
|
|
5,2 - 6,2 | |
|
|
13 |
|
|
6,2 - 7,2 |
|
|
|
18 |
|
|
7,2 - 12 | |
|
|
21 |
|
|
12 - 15,2 |
Характеристики
-
Тип заклепкиПотайная / Закрытая (глухая)
-
DIN7337
-
Единицы измеренияшт
-
МатериалАлюминий-Сталь
-
Название на упаковке (ориг. название)Break mandrel blind rivet type B, countersunk head
