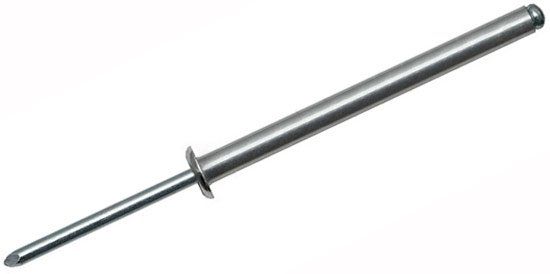

Заклепка вытяжная алюминий/сталь со стандартным бортиком (удлиненная)
- Для соединения материалов большой толщины.
- Качественное соединение, благодаря высокой степени сжатия.
- Возможность скрепления разнородных материалов (металл, дерево, пластик).
- Бортик стандартного размера с лицевой стороны является универсальным.
- Гильза - алюминий AlMg 3,5, сердечник – оцинкованная сталь.
- Устойчивость к коррозии во влажной среде и окислению на воздухе.
- Широкий диапазон захвата – от 26,5 до 185 мм.
- Диаметр корпуса – от 4 до 6,4 мм.
- Длина – от 35 до 175 мм.
Заклепки удлиненные (стандартный бортик) дают возможность качественно соединять толстолистовые материалы, обеспечивая высокую степень сжатия. Для их установки необходимо иметь заклепочный инструмент и подход хотя бы с одной стороны скрепляемых листов. Длинный размерный ряд позволяет подобрать заклепку тяговую диаметром 3, 4 и 6,4 мм для склепывания деталей толщиной от 26,5 до 185 мм.
Длинная заклепка алюминий/сталь легко поддаются клепанию, так как имеет гильзу из пластичного алюминиевого сплава с 3,5-процентным содержание магния. Их стержневой элемент изготовлен из оцинкованной стали, что повышает стойкость заклепочного соединения к нагрузкам. Благодаря высоким антикоррозийным свойствам алюминия комбинированные вытяжные заклепки не боятся влаги и других агрессивных сред.
Особенности
- простой монтаж;
- позволяет соединять материалы с увеличенной толщиной;
- стержень из стали;
- алюминиевая гильза.

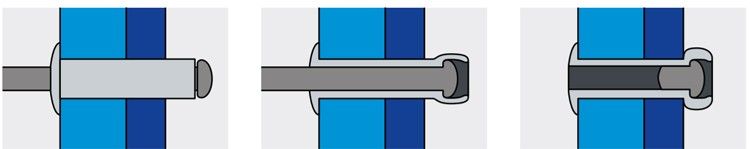

Установка
Нагрузки
| Диаметр гильзы, d1 (мм) | Срез, кН | Разрыв, кН |
| 4,0 | 0,80 | 0,98 |
| 5,0 | 2,00 | 2,75 |
| 6,4 | 2,45 | 3,40 |
Размеры
|
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K, мм |
Толщина пакета материалов E, мм |
| 4,0 | 35,0 | 4,1 | 7,6х1,2 | 26,0-31,5 |
|
|
40,0 |
|
|
31,5-36,5 |
| 5,0 | 55,0 | 5,1 | 9,3х1,5 | 45,0-50,0 |
|
|
60,0 |
|
|
50,0-55,0 |
|
|
65,0 |
|
|
55,0-60,0 |
|
|
70,0 |
|
|
60,0-65,0 |
|
|
75,0 |
|
|
65,0-70,0 |
|
|
80,0 |
|
|
70,0-75,0 |
|
|
90,0 |
|
|
75,0-85,0 |
|
|
100,0 |
|
|
85,0-95,0 |
|
|
110,0 |
|
|
95,0-105,0 |
|
|
120,0 |
|
|
105,0-115,0 |
|
|
130,0 |
|
|
115,0-125,0 |
|
|
140,0 |
|
|
125,0-135,0 |
|
|
150,0 |
|
135,0-145,0 | |
|
|
160,0 |
|
145,0-155,0 | |
|
|
170,0 |
|
155,0-165,0 | |
|
|
180,0 |
|
165,0-175,0 | |
|
|
190,0 |
|
175,0-185,0 | |
| 6,4 | 80,0 | 6,5 | 13,0х2,0 | 42,0-73,0 |
|
|
100,0 |
|
73,0-93,0 | |
|
|
120,0 |
|
93,0-113,0 | |
|
|
150,0 |
|
113,0-143,0 | |
|
|
175,0 | 143,0-168,0 |
Характеристики
-
Бренд
-
Тип заклепкиСтандартная
-
Единицы измеренияшт
-
МатериалАлюминий-Сталь
