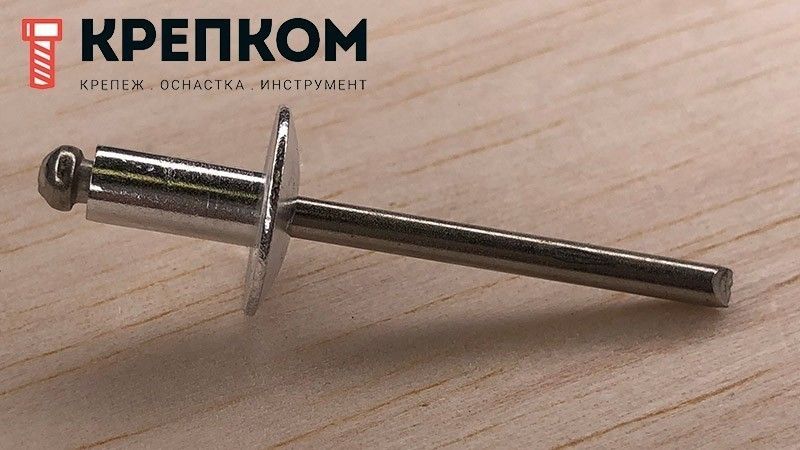

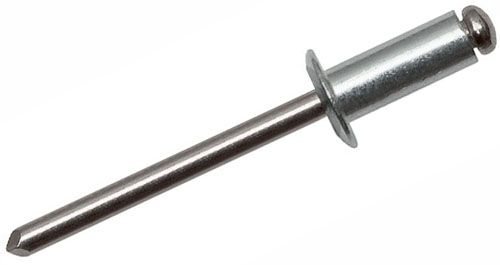

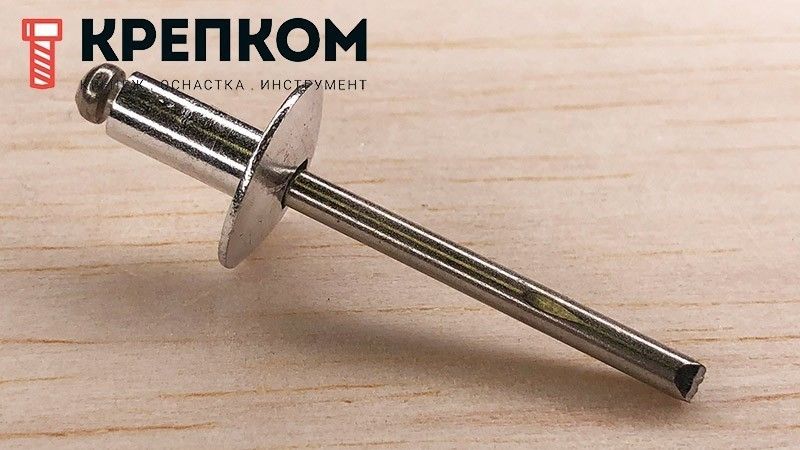

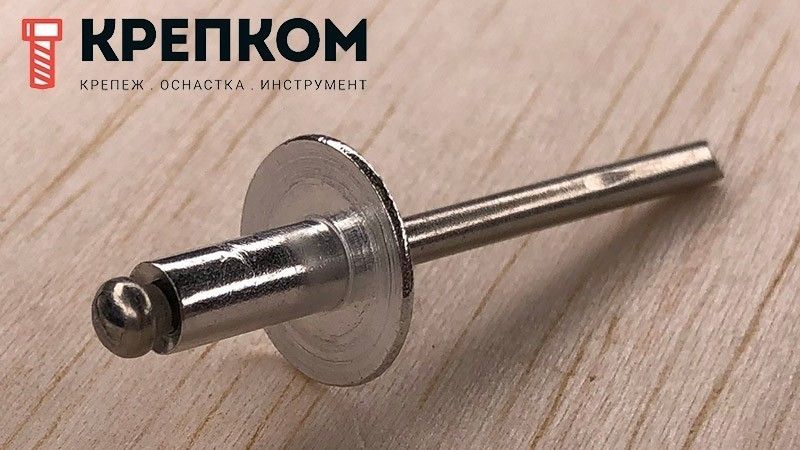

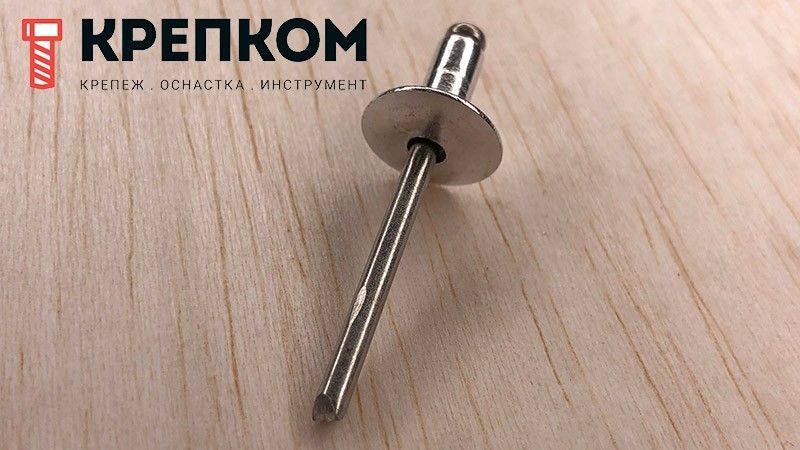

Заклепка вытяжная алюминий/нерж.сталь А2 со стандартным бортиком
Внешний вид товара может отличаться от представленного на изображении
- Для скрепления тонколистовых металлов и неметаллов.
- Применение: навесные фасады, вентиляционные короба, холодильное оборудование, подконструкции НФС.
- Стандартная форма головки подходит для универсального применения.
- Высокая прочность и устойчивость к вибрации соединения.
- Материал: корпус – алюминий AlMg 3,5, стержень – нержавеющая сталь А2.
- Отличная прочность на разрыв и сдвиг.
- Стойкость к коррозии, атмосферным и температурным воздействиям.
- Диаметр: от 3,2 до 6 мм
- Длина: от 4 до 35 мм
- Скрепляемая толщина min/max: 0,5 / 30 мм
руб.
руб.
руб.
- 1
- 2
Комбинированная заклепка Al/St – крепеж с высокими антикоррозийными свойствами, предназначенный для неразъемного скрепления плоских, преимущественно алюминиевых деталей. Размерный ряд заклепок алюминий/нержавеющая сталь позволяет работать с пакетами материалов толщиной от 0,5 до 30 мм. Достаточно высокую стойкость на разрыв и срез вытяжной заклепке обеспечивает внутренний стержень из прочной нержавейки А2. Гильза из легированного алюминия AlMg 3,5 благодаря своей пластичности облегчает процесс клепки. Она равномерно деформируется и образует аккуратную упорную головку с обратной стороны пакета листов. Такая заклепка широко востребована при лицевом креплении алюминиевых фасадных панелей.
Особенности
- Высокая степень сжатия соединяемых материалов
- Гарантированное качество соединения
- Не требуется специальное обучение
- Возможность соединения различных материалов
- Антивандальность соединения
- Коррозионная устойчивость соединения
- Широкий диапазон выбора диаметров и длин для данного типа заклепки

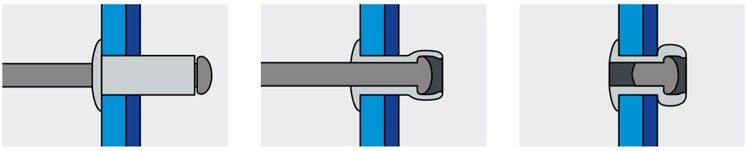

Установка
Нагрузки
| Диаметр гильзы, d1 (мм) | Срез, кН | Разрыв, кН |
| 3,2 | 0,88 | 1,85 |
| 4,0 | 1,30 | 1,96 |
| 4,8 | 1,87 | 2,79 |
| 5,0 | 2,15 | 3,00 |
| 6,0 | 3,00 | 3,90 |
Размеры
|
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K, мм | Толщина пакета материалов E, мм |
| 2,4 | 4,0 | 2,5 | 5,0х0,55 | 0,5-2,0 |
|
|
6,0 |
|
|
2,0-4,0 |
|
|
8,0 |
|
|
4,0-6,0 |
|
|
10,0 |
|
|
6,0-8,0 |
| 3,2 | 6,0 | 3,3 | 6,5х0,8 | 1,5-3,5 |
|
|
8,0 |
|
|
3,5-5,5 |
|
|
10,0 |
|
|
5,5-7,0 |
|
|
12,0 |
|
|
7,0-9,0 |
|
|
15,0 |
|
|
9,0-12,0 |
|
|
18,0 |
|
|
12,0-15,0 |
|
|
20,0 |
|
|
15,0-17,0 |
| 4,0 | 6,0 | 4,1 | 8,0х1,0 | 1,5-3,0 |
|
|
8,0 |
|
3,0-4,5 | |
|
|
10,0 |
|
|
4,5-6,5 |
|
|
12,0 |
|
|
6,5-8,5 |
|
|
14,0 |
|
|
8,5-10,5 |
|
|
16,0 |
|
10,5-12,5 | |
|
|
18,0 |
|
12,5-14,5 | |
|
|
20,0 |
|
14,5-16,5 | |
|
|
25,0 |
|
16,5-21,5 | |
| 4,8 | 6,0 | 4,9 | 9,5х1,1 | 0,5-3,0 |
|
|
8,0 |
|
3,0-4,5 | |
|
|
10,0 |
|
4,5-6,0 | |
|
|
12,0 |
|
6,0-8,0 | |
|
|
14,0 |
|
8,0-10,0 | |
|
|
16,0 |
|
10,0-12,0 | |
|
|
18,0 |
|
|
12,0-14,0 |
|
|
21,0 |
|
|
14,0-17,0 |
|
|
24,0 |
|
|
17,0-20,0 |
|
|
27,0 |
|
|
20,0-23,0 |
|
|
30,0 |
|
|
23,0-25,0 |
|
|
35,0 |
|
|
25,0-30,0 |
| 5,0 | 6,0 | 5,1 | 9,5х1,1 | 0,5-3,0 |
|
|
8,0 |
|
|
3,0-4,5 |
|
|
10,0 |
|
|
4,5-6,0 |
|
|
12,0 |
|
|
6,0-8,0 |
|
|
14,0 |
|
|
8,0-10,0 |
|
|
16,0 |
|
10,0-12,0 |
Характеристики
-
Тип заклепкиСтандартная
-
Единицы измеренияшт
-
МатериалАлюминий-Нерж.сталь А2
