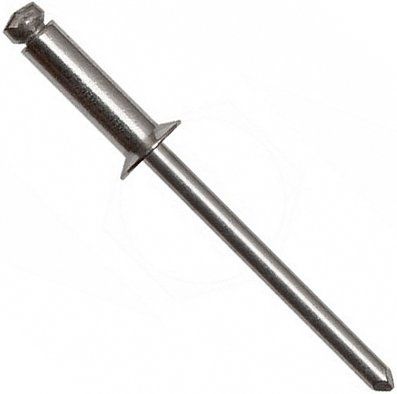

Заклепка вытяжная с потайным бортиком 120°, нержавеющая сталь А2 / нержавеющая сталь А2
Ваш консультант Анастасия
7 (921) 091-15-13- Для потайных антивандальных креплений листовых материалов.
- Применение: бытовая техника, холодильные камеры, корпуса приборов, медицинское и пищевое оборудование.
- Установка в зенкованное отверстие (120°) заподлицо с рабочей поверхностью.
- Возможность соединения разнородных материалов.
- Высокая стабильность крепления в условиях вибрации.
- Полностью изготовлена из нержавеющей стали А2 (AISI 304).
- Долгий срок службы под открытым небом, во влажной среде и при постоянных перепадах температур.
- Диаметр: 3; 3,2; 4; 4,8; 5 мм
- Длина: от 6 до 30 мм
- Скрепляемая толщина min/max: 1,5 / 30 мм.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
- 1
- 2

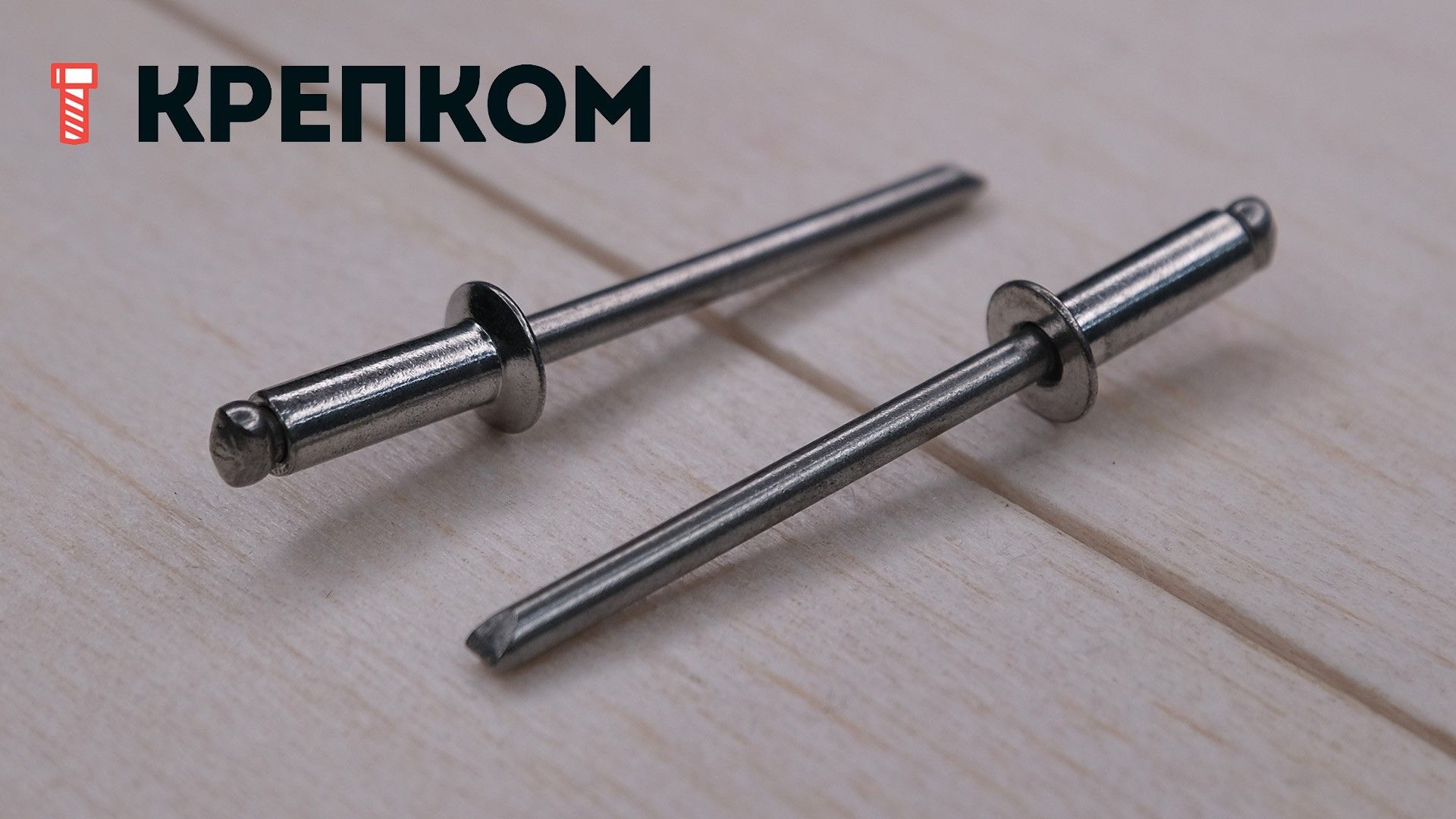

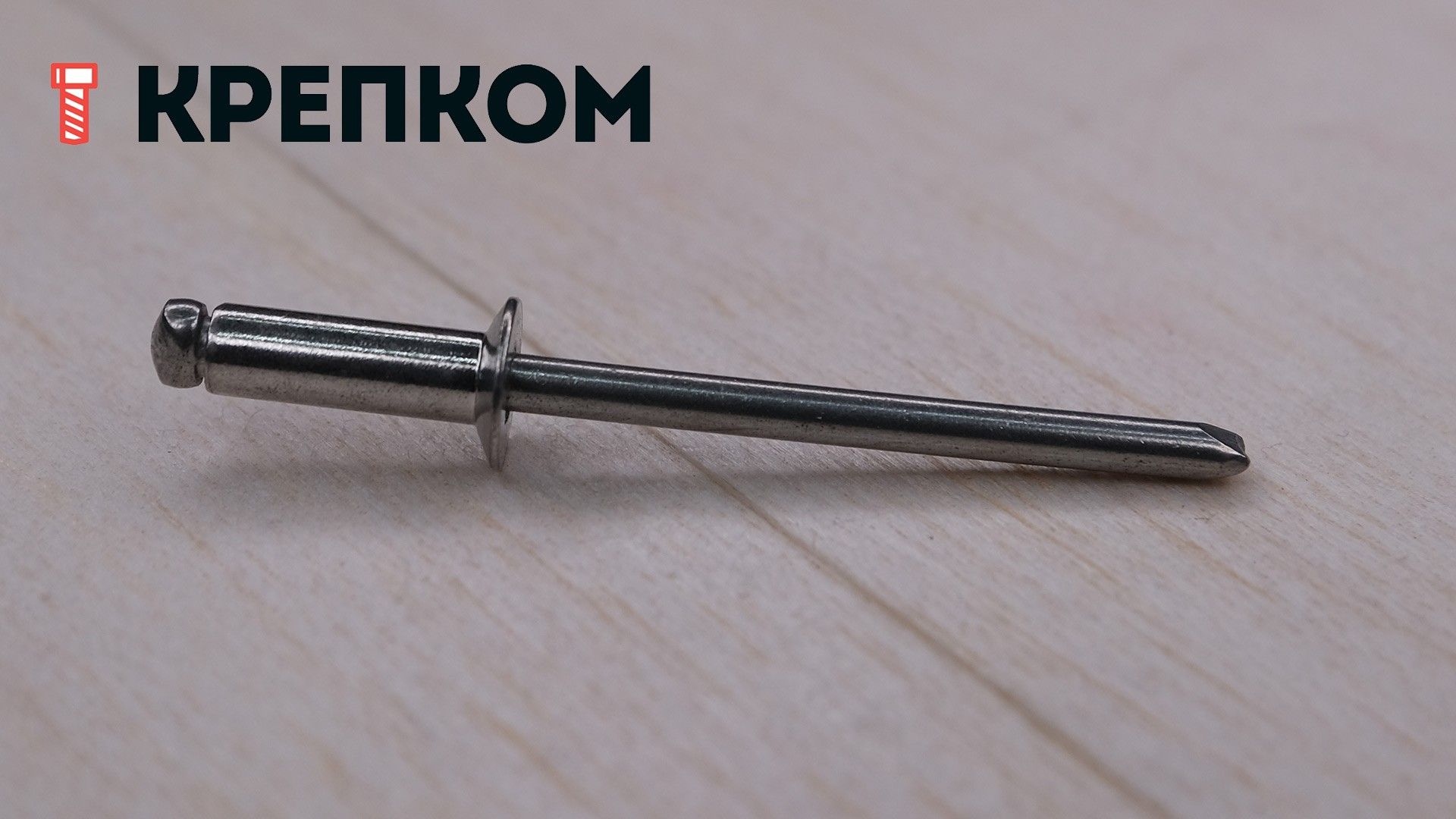

Потайная заклепка из нержавеющей стали А2 (AISI 304) позволяет быстро получить прочное и коррозиестойкое соединение листовых металлов при наличии доступа лишь с одной стороны. Заклепка вытяжная обеспечивает высокую силу сжатия соединяемых внахлест листов и позволяет склепывать разные по структуре и толщине материалы. «Слепая» заклепка с потайным бортиком (120°) устанавливается заподлицо, оставляя поверхность листа гладкой. Корпус и стержень заклепки изготовлены из аустенитной стали А2, что придает крепежу не только высокие антикоррозийные свойства, но и делает его прочным, нетоксичным и морозоустойчивым. Отрывные заклепки из нержавеющей стали применяются на дверях холодильных камер и для крепления лицевых панелей кондиционеров.
Особенности
- Высокая степень сжатия соединяемых материалов;
- Гарантированное качество соединения;
- Не требуется специальное обучение;
- Возможность соединения различных материалов;
- Антивандальность соединения;
- Коррозионная устойчивость соединения;
- Монтаж скрытого крепления;
- Возможность окраски в цвета по шкале RAL.

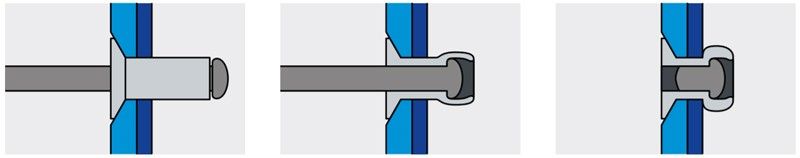

Установка
Нагрузки
| Диаметр гильзы, d1 (мм) | Срез, кН | Разрыв, кН |
| 3,0 | 0,85 | 0,85 |
| 3,2 | 0,88 | 1,15 |
| 4,0 | 1,30 | 1,96 |
| 4,8 | 1,87 | 2,79 |
| 5,0 | 2,15 | 3,00 |
Размеры
|
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K, мм | Толщина пакета материалов E, мм |
|
3,0 |
6,0 |
3,1 |
6,0х0,9 |
1,5-3,5 |
| 8,0 | 3,5-5,5 | |||
| 10,0 | 5,5-7,0 | |||
| 12,0 | 7,0-9,0 | |||
| 14,0 | 9,0-11,0 | |||
| 16,0 | 11,0-13,0 | |||
|
3,2 |
6,0 |
3,3 |
6,0х0,9 |
1,5-3,5 |
| 8,0 | 3,5-5,5 | |||
| 10,0 | 5,5-7,0 | |||
| 12,0 | 7,0-9,0 | |||
| 15,0 | 9,0-11,0 | |||
| 16 | 10,5-13 | |||
| 18,0 | 11,0-13,0 | |||
|
4,0 |
6,0 | 4,1 | 7,5х1,5 | 1,5-3,0 |
| 8,0 | 3,0-5,0 | |||
| 10,0 | 5,0-6,5 | |||
| 12,0 | 6,5-8,5 | |||
| 14,0 | 8,5-10,5 | |||
| 16,0 | 10,5-12,5 | |||
| 18,0 | 12,5-14,5 | |||
| 20,0 | 14,5-16,5 | |||
|
4,8 |
6,0 |
4,9 |
9х1,2 |
0,5-3,0 |
| 8,0 | 3,0-4,5 | |||
| 10,0 | 4,5-6,0 | |||
| 12,0 | 6,0-8,0 | |||
| 14,0 | 8,0-10,0 | |||
| 16,0 | 10,0-12,0 | |||
| 18,0 | 12,0-14,0 | |||
| 20,0 | 14,0-17,0 | |||
| 21,0 | 14,0-17,0 | |||
| 24,0 | 17,0-20,0 | |||
| 27,0 | 20,0-23,0 | |||
| 30,0 | 23,0-25,0 | |||
| 35,0 | 25,0-30,0 | |||
| 5,0 | 6,0 | 5,1 | 9,5х1,2 | 0,5-3,0 |
| 8,0 | 3,0-4,5 | |||
| 10,0 | 4,5-6,0 | |||
| 12,0 | 6,0-8,0 | |||
| 14,0 | 8,0-10,0 | |||
| 16,0 | 10,0-12,0 | |||
| 18,0 | 12,0-14,0 | |||
| 20,0 | 14,0-16,0 | |||
| 25,0 | 16,0-21,0 | |||
| 30,0 | 21,0-25,0 |
Характеристики
-
Бренд
-
Тип заклепкиПотайная
-
Единицы измеренияшт
-
МатериалНерж. сталь А2 — Нерж. сталь А2
