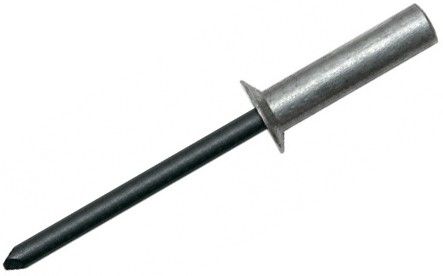

Заклепка вытяжная алюминий/сталь с потайным бортиком 120°, закрытая
- Для потайных антивандальных креплений листовых материалов.
- Применение: бытовая техника, изотермические фургоны, корпуса медицинского и пищевого оборудования.
- Глухой (закрытый) корпус гильзы не пропускает газы и жидкости.
- Установка в зенкованное отверстие (120°) заподлицо с рабочей поверхностью.
- Возможность соединения разнородных материалов.
- Высокая стабильность крепления в условиях вибрации.
- Корпус – алюминий AlMg 5, сердечник – сталь с промасливанием.
- Добавление в сплав магния повышает прочность и пластичность расклепываемой гильзы.
- Диаметр: 4,8 мм
- Длина: от 10 до 22 мм
- Скрепляемая толщина min/max: 4,5 / 18 мм
Заклепка закрытая потайная алюминий/сталь позволяет создавать герметичное и малозаметное заклепочное соединение. Она имеет глухую корпусную гильзу с головкой потай, которая заглубляется в отверстие, зенкованное под углом 120°. Закрытый корпус вытяжной заклепки выполнен из легкого алюминия, упрочненного магнием AlMg 3,5, а отрывной стержень из особо прочной оцинкованной стали. Такое сочетание материалов гарантирует высокую степень сжатия материалов, надежность крепления и стойкость к процессам коррозии. Заклепка комбинированная Al-St закрытого типа с потайным бортиком нашла применение для фиксации облицовочных материалов из алюминия, оцинкованной и нержавеющей стали. Соединение, образованное герметичной заклепкой, не пропускает пары, газы и воду.
Особенности
- гидроизолирующее соединение;
- скрытый монтаж;
- стержень из стали с защитной смазкой;
- алюминиевая гильза.
Установка
Нагрузки
| Диаметр гильзы, d1 (мм) | Срез, кН | Разрыв, кН |
| 4,8 | 2,20 | 3,00 |
Размеры
|
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K, мм |
Толщина пакета материалов E, мм |
| 4,8 | 10,0 | 4,9 | 9,5х1,5 | 4,5-6,0 |
| 12,0 |
|
|
6,0-8,0 | |
|
|
14,5 |
|
|
8,0-10,0 |
|
|
16,0 |
|
|
10,0-12,0 |
|
|
22,0 |
|
|
13,0-18,0 |
Характеристики
-
Бренд
-
Тип заклепкиПотайная / Закрытая (глухая)
-
Единицы измеренияшт
-
МатериалАлюминий-Сталь
