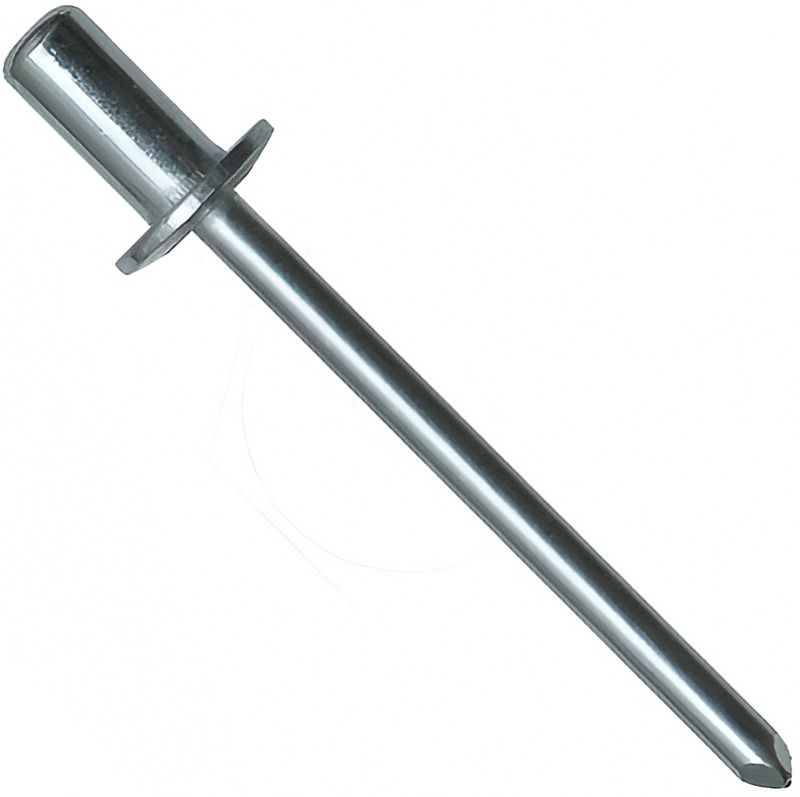

Заклепка вытяжная закрытая со стандартным бортиком, сталь/сталь
Внешний вид товара может отличаться от представленного на изображении
- Для герметичного скрепления листовых материалов
- Особенность: глухой (закрытый) корпус гильзы
- Стандартный бортик для универсального применения
- Водонепроницаемость и воздухонепроницаемость соединения
- Не расшатывается при вибрационных нагрузках
- Материал гильзы/стержня: сталь/сталь (оцинкованная с пассивацией)
- Высокие предельные срезающие и растягивающие нагрузки
- Диаметр: от 3,2 до 6,4 мм
- Охватывает широкий диапазон зажима min/max: от 0,5 до 16 мм
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
- 1
- 2
Оцинкованная вытяжная заклепка закрытого типа со стандартным бортом применяется для соединения листовых материалов с образованием герметичного соединения: специальная закрытая форма конца тела заклепки при монтаже деформируется, образуя соединение пакета материалов. Чаще всего применяется в случаях, когда заклепочное соединение должно быть водонепроницаемым.
Гильза и стержень крепежа изготовлены из оцинкованной пассивированной стали. Заклепка может использоваться для работы с материалами, с которыми она не создает гальваническую пару.
Для установки отрывной заклепки не нужен доступ с обратной соединяемых деталей, но принципиально важно соблюдать точный диаметр отверстия, который должен равняться диаметру гильзы + 0,1 мм.
Преимущества
- Заклепки закрытого типа применяют при необходимости создать герметичное соединение;
- Прочный недорогой вариант крепления;
- Соединения, выполненные при помощи вытяжных заклепок, являются очень прочными и долговечными;
- Простота установки обусловлена необходимостью доступа к соединению только с одной стороны;
- Широкий сортамент типоразмеров значительно облегчает выбор крепежных элементов;
- Способность соединять разные по структуре и свойствам материалы значительно расширяет сферу применения вытяжной заклепки.
Применение
- Изготовление фургонов и контейнеров.
- Вентиляция и кондиционирование.
- Облицовка.
- Кораблестроение.

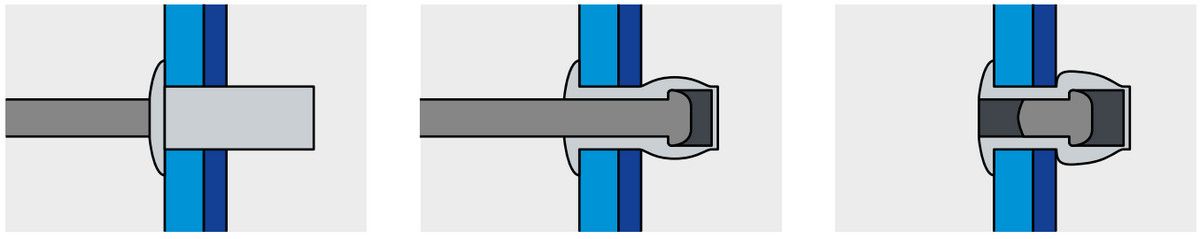

Монтаж
- Просверлите отверстие в соединяемых материалах, соответствующее диаметру заклепки, и вставьте заклёпку в отверстие до упора бортика.
- Захватите стержень инструментом, сожмите рукоятки до отрыва стержня.
- После формирования головки стержень отломится (либо его остаток удаляется вручную, если он не оторвался автоматически).

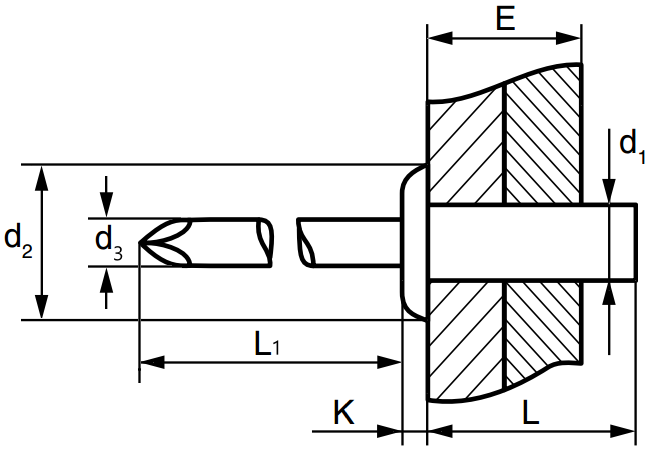

Размеры
| Диаметр, d1 мм | Длина стержня, L мм | Диаметр бортика, d2 мм | Толщина бортика, K мм | Диаметр отверстия, d3 мм | Длина от бортика, L1 мм | Диаметр сверления, мм | Толщина скрепляемых материалов, мм |
Срез, Н |
Разрыв, Н |
|
3,2 |
6 |
6 |
1 |
1,9 |
25 |
3,3 |
0,5-1,5 | 1900 | 2000 |
| 8 | 0,5-3 | ||||||||
| 9,5 | 1-4,5 | ||||||||
| 10 | 3-4,5 | ||||||||
| 10,5 | 5-6,5 | ||||||||
| 12 | 4,5-7 | ||||||||
| 14 | 6,5-8 | ||||||||
| 16 | 8-9,5 | ||||||||
|
4 |
6 |
8 |
1,4 |
2,3 |
27 |
4,1 |
0,5-1,5 | 2800 | 3600 |
| 8 | 0,5-3 | ||||||||
| 9 | 3-5 | ||||||||
| 9,5 | 1-4,5 | ||||||||
| 10 | 3-5 | ||||||||
| 12 | 4,5-6,5 | ||||||||
| 14 | 6,5-9 | ||||||||
| 15 | 8-10 | ||||||||
| 15,5 | - | ||||||||
| 16 | 9-11 | ||||||||
| 18 | 11-13,5 | ||||||||
| 20 | 14,5-16 | ||||||||
| 4,8 | 8 |
9,5 |
1,7 |
2,9 |
27 |
4,9 |
1-3 | 4000 | 5900 |
| 9 | 3-5 | ||||||||
| 9,5 | 4-6 | ||||||||
| 10 | 3,5-5,5 | ||||||||
| 12 | 4-6 | ||||||||
| 12,5 | - | ||||||||
| 13 | 5-7 | ||||||||
| 14 | 6,5-8 | ||||||||
| 15 | 5-9 | ||||||||
| 16 | 6-10 | ||||||||
| 17 | 10-12 | ||||||||
| 18 | 11-13 | ||||||||
| 20 | 10,5-14 | ||||||||
| 25 | 12,5-13 | ||||||||
|
6,4 |
12 | 13 | 1,8 | - | - | 6,5 | 4-7 | - | - |
| 14 | 9-12 | ||||||||
| 16 | - | ||||||||
| 18 | - | ||||||||
| 20 | - | ||||||||
| 25 | - |
Характеристики
-
Тип заклепкиСтандартная / Закрытая (глухая)
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
