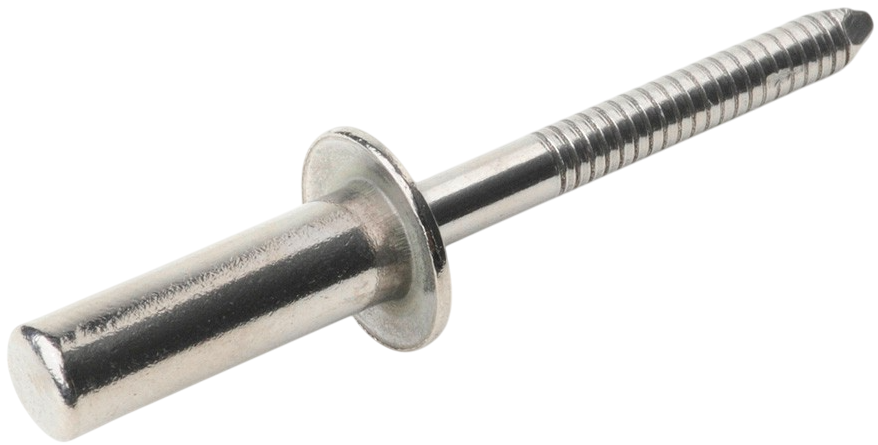

Заклепка вытяжная нерж.сталь/нерж.сталь со стандартным бортиком, закрытая
- Для скрепления листовых материалов между собой и с профильными конструкциями.
- Особенность: глухой (закрытый) корпус гильзы.
- Стандартный бортик для универсального применения.
- Водонепроницаемость и воздухонепроницаемость соединения.
- Не расшатывается при вибрационных нагрузках.
- Материал корпуса и стержня: нержавеющая сталь А2 (AISI 304).
- Коррозионная устойчивость при воздействии влаги, пара, атмосферных факторов.
- Доступна в трех диаметрах: 3,2; 4,0; и 4,8 мм.
- Охватывает широкий диапазон зажима: от 0,5 до 13 мм.
руб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.

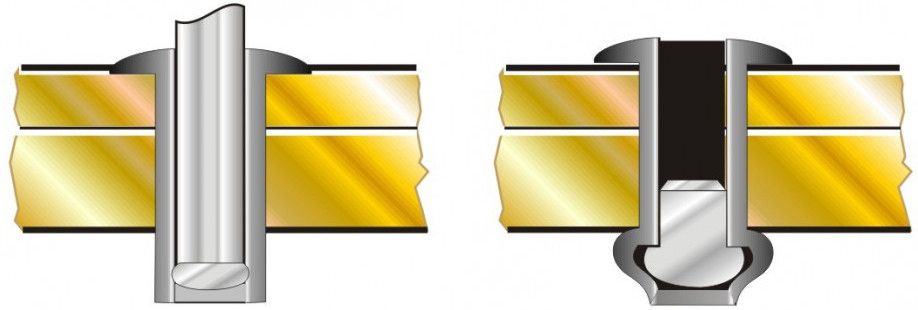

/ штЗаклепка вытяжная закрытая нерж/нерж предназначена для создания герметичных заклепочных соединений в листовых металлах. Она демонстрирует высокую силу сжатия материалов, сохраняет прочность при кратковременном повышении температуры до 425°С. Исключительная коррозионная стойкость стали А2 позволяет применять вытяжные заклепки нержавеющие в среде с повышенным уровнем влажности и в незащищенных от осадков местах. Соединение, созданное при помощи глухой заклепки из нержавеющей стали, не пропускает газы и жидкости, что позволяет использовать ее при изготовлении цистерн, бочек, пищевых емкостей, в системах промышленного кондиционирования. В характеристиках каждой герметичной заклепки указана толщина скрепляемого материала, которая может составлять от 0,5 до 13 мм.
Особенности
- Высокая степень сжатия соединяемых материалов
- Пыле и влагозащищенное соединение
- Возможность скрепления разнородных материалов
- Антивандальность и виброустойчивость соединения
- Устойчивость к коррозии и перепадам температур
- Гильза и стержень из нержавеющей стали А2 (AISI 304)

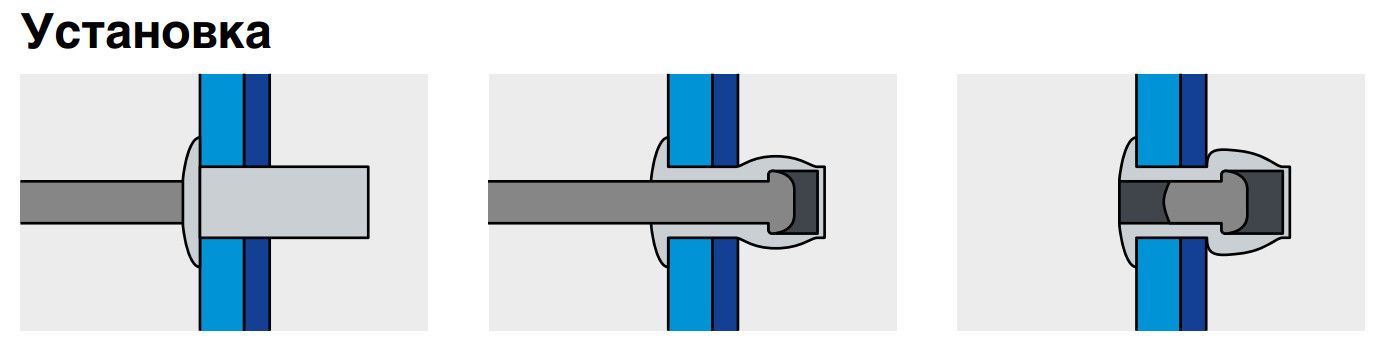

Установка
Нагрузки
| Диаметр гильзы, мм | Срез, кН | Разрыв, кН |
| 3,2 | 3,20 | 3,60 |
| 4,0 | 4,20 | 5,10 |
| 4,8 | 5,50 | 7,55 |
Размеры
|
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K, мм |
Толщина пакета материалов E, мм |
| 3,2 | 8,0 | 3,3 | 6,0х1,0 | 0,5-3,0 |
|
|
9,5 |
|
|
1,0-4,5 |
|
|
12,0 |
|
|
4,5-7,0 |
| 4,0 | 8,0 | 4,1 | 8,0х1,4 | 0,5-3,0 |
|
|
9,5 |
|
|
1,0-4,5 |
|
|
12,0 |
|
|
4,5-6,5 |
|
|
14,0 |
|
|
6,5-9,0 |
|
|
16,0 |
|
|
9,0-11,0 |
| 4,8 | 9,5 | 4,9 | 9,5х1,4 | 1,0-4,0 |
|
|
12,0 |
|
|
4,0-6,0 |
|
|
13,0 |
|
|
5,0-7,0 |
|
|
15,0 |
|
|
5,0-9,0 |
|
|
16,0 |
|
|
6,0-10,0 |
|
|
17,0 |
|
|
10,0-12,0 |
|
|
18,0 |
|
|
11,0-13,0 |
Характеристики
-
Бренд
-
Тип заклепкиЗакрытая (глухая)
-
Единицы измеренияшт
-
МатериалНерж. сталь А2 — Нерж. сталь А2
