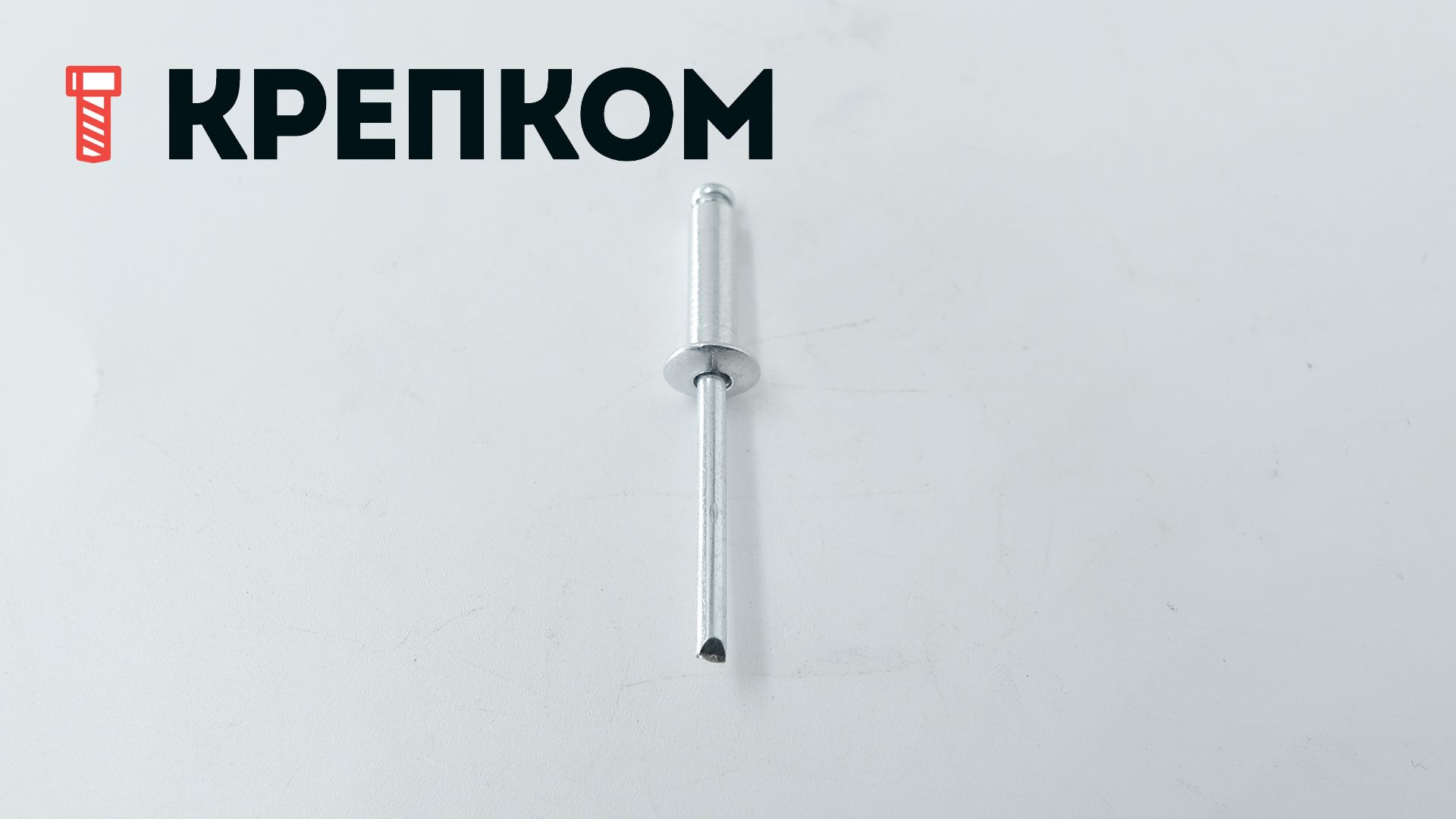

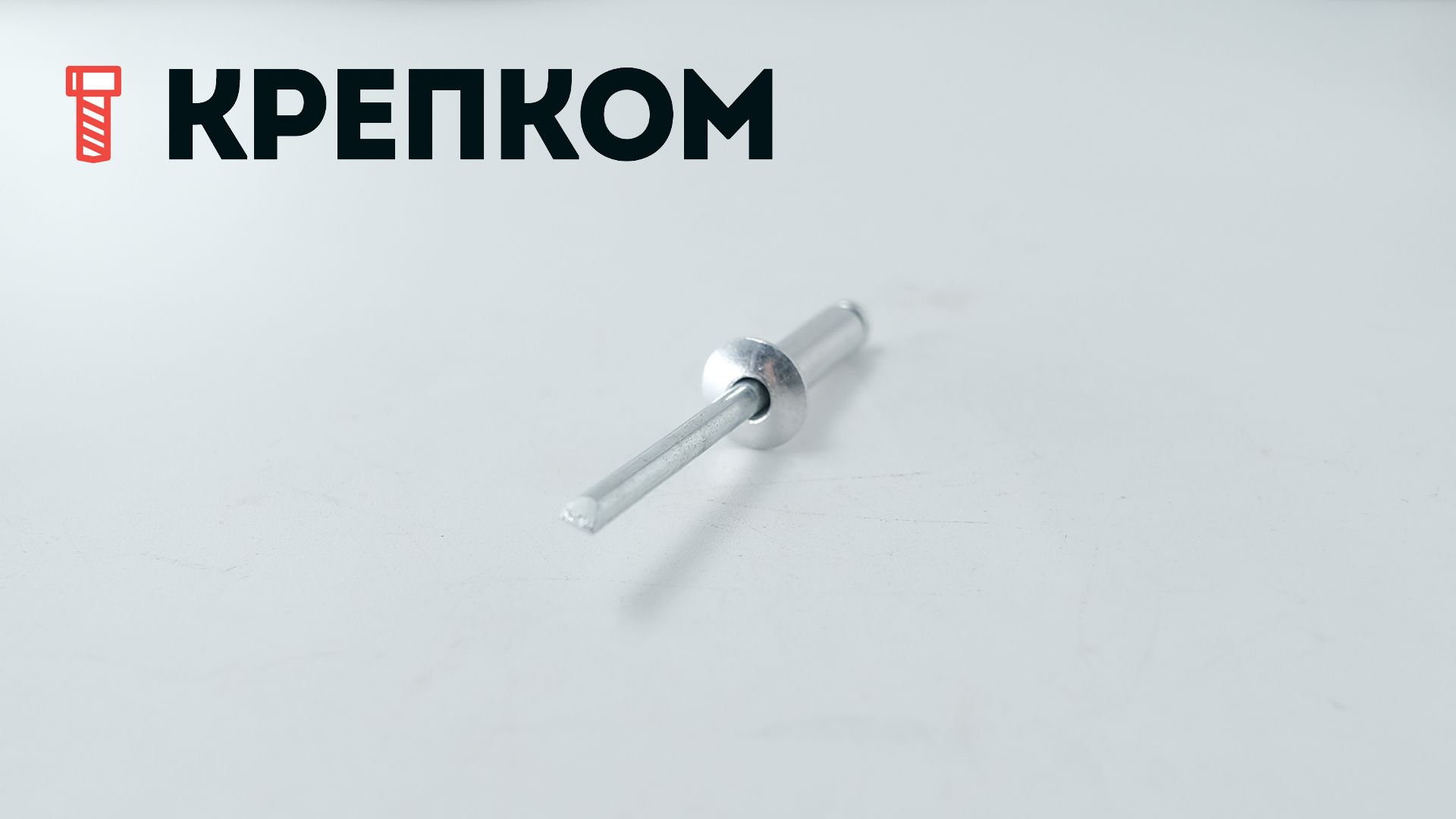

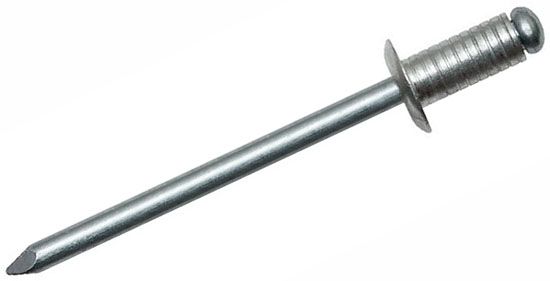

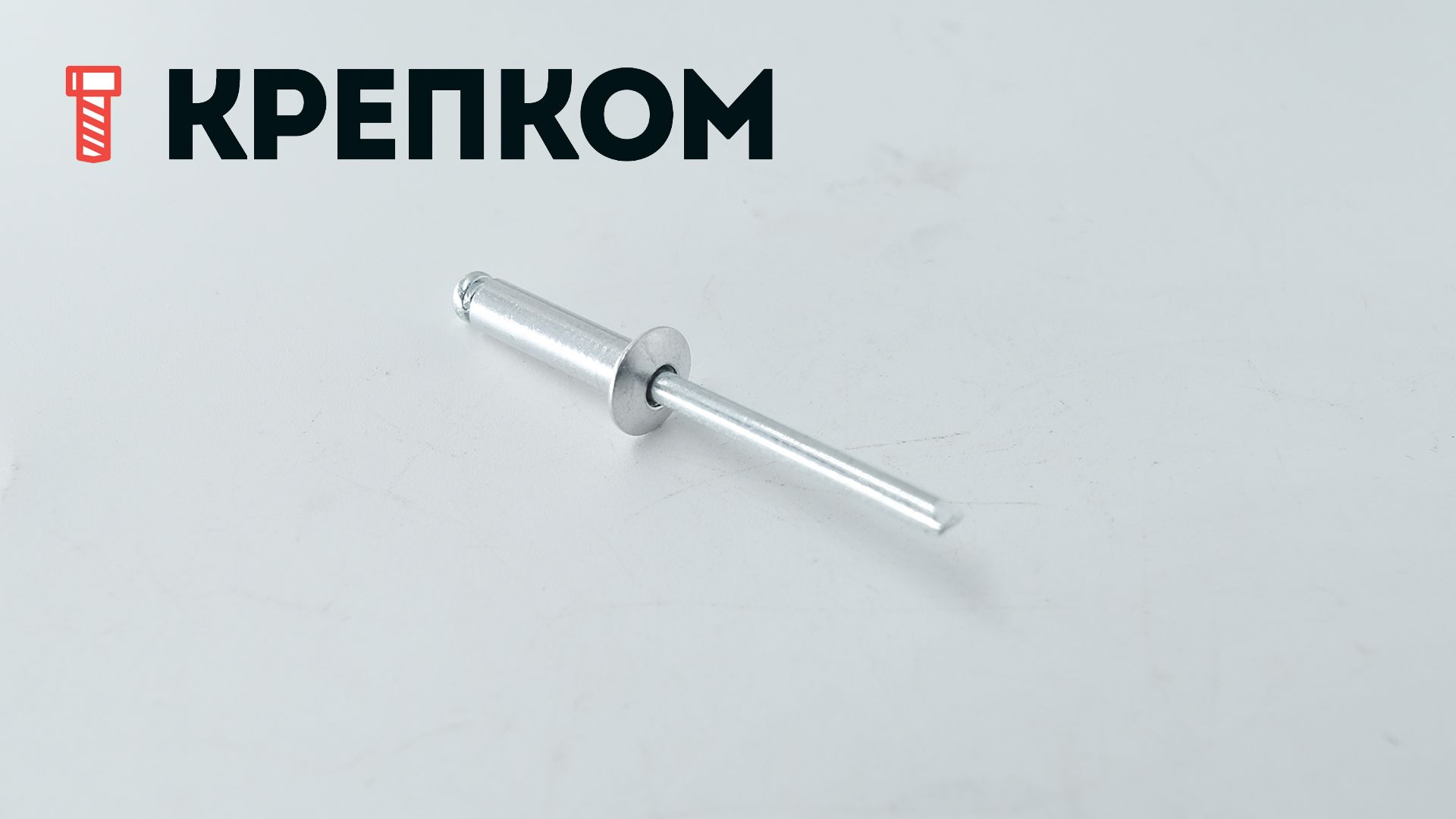

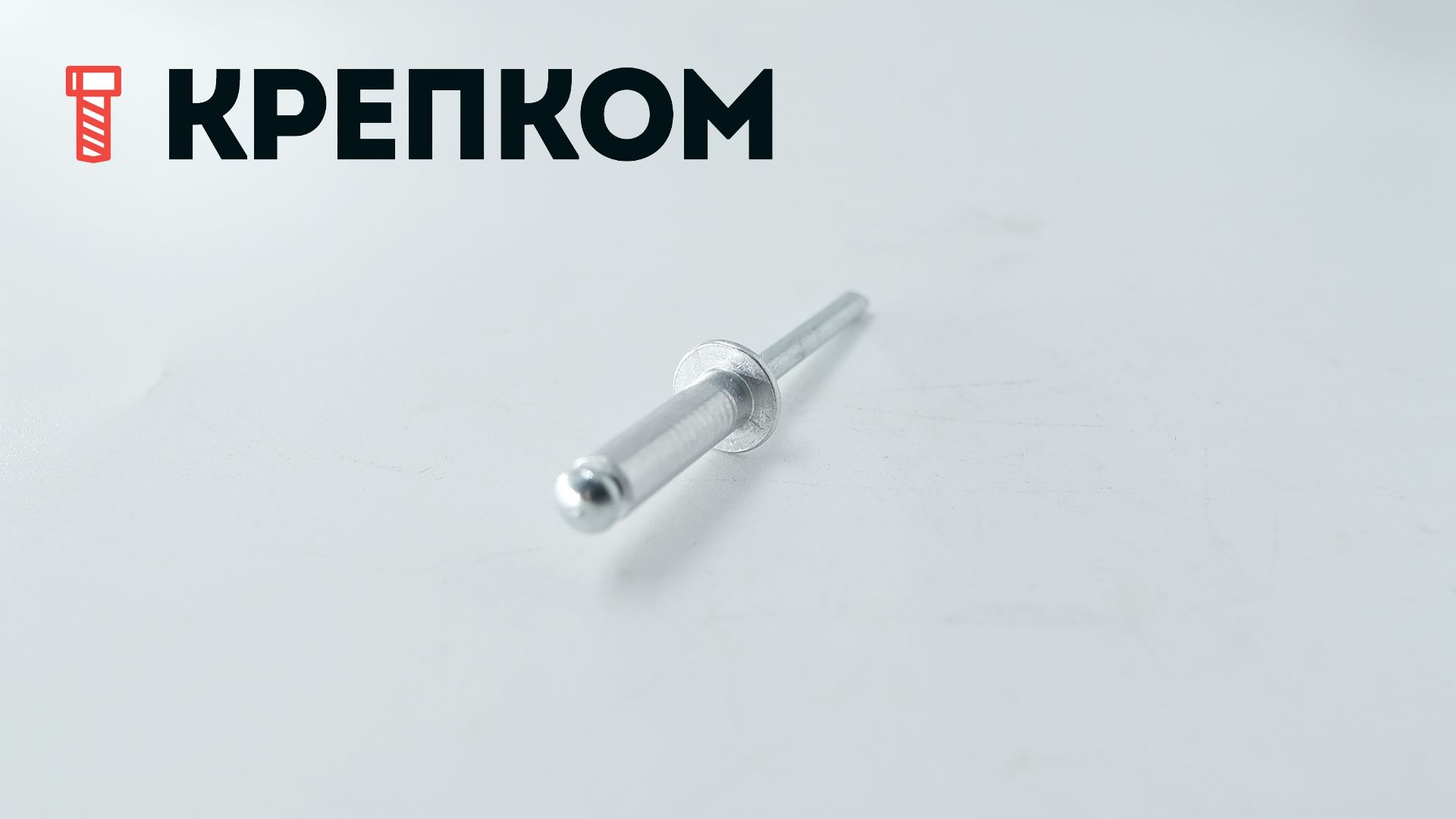

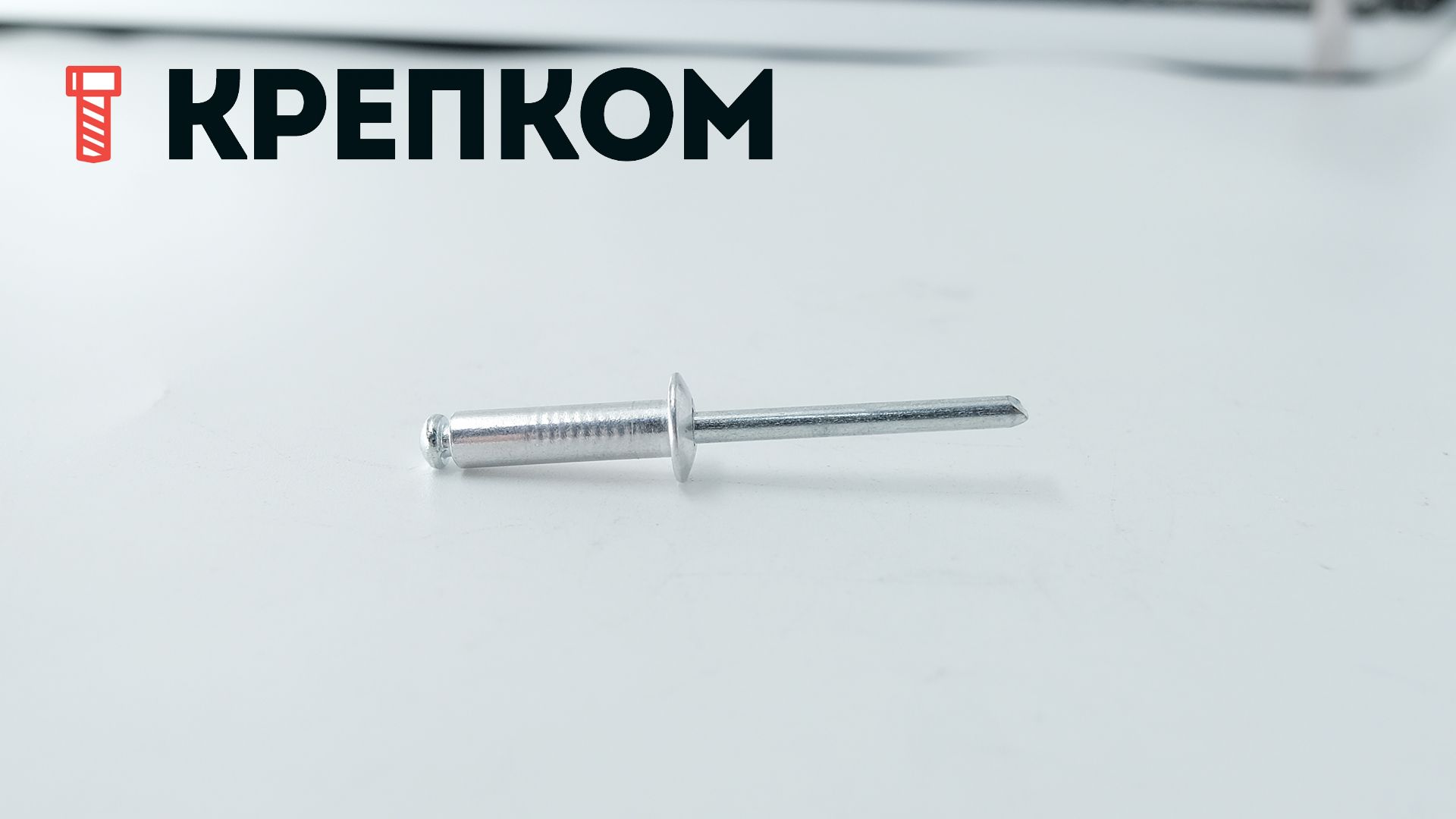

Заклепка вытяжная алюминий/сталь со стандартным бортиком, рифленая
- Для крепления листового металла к дереву, кирпичу, пластику, бетону.
- Установка в глухие, непроходные отверстия.
- Рифленый корпус при расширении обеспечивает высокую прочность на вырыв.
- Стандартный бортик для универсального применения.
- Гильза – алюминий AlMg 3,5, сердечник – оцинкованная сталь.
- Стойкость к коррозии, атмосферным и температурным воздействиям.
- Диаметр: 3,2; 4,0; 4,8 мм
- Длина: от 8 до 24 мм
- Скрепляемая толщина min/max: 4 / 20 мм
руб.
Заклепка рифленая алюминий/сталь предназначена для установки в несквозное отверстие, причем способ установки аналогичен обычной вытяжной заклепке. Надежное закрепление за стенки отверстия обеспечивает рифленая поверхность корпуса. Заклепка для глухих отверстий с алюминиевой гильзой и стальным сердечником сочетает высокую прочность и устойчивость к коррозии. Данный вид отрывных заклепок применяется для скрепления алюминия и дерева, металла и пластика, других непрочных материалов с твердыми. Ее конструкция дает возможность получить заклепочное соединение в местах, где нет возможности изготовить сквозное отверстие. Разные размерные варианты рифленых вытяжных заклепок позволяют подобрать крепеж для материалов толщиной от 4 до 20 мм.
Особенности
- надежное крепление внутри материала;
- широкий спектр применения;
- стержень из стали;
- алюминиевая гильза.
Применение
Шторки для тепловозов, фанерные вешалки, кресла декоративные с основой из фанеры, производство мебели.

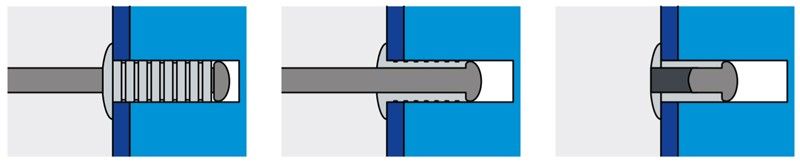

Установка
Нагрузки
| Диаметр гильзы, d1 (мм) | Срез, кН | Разрыв, кН |
| 3,2 | 0,60 | 0,80 |
| 4,0 | 0,90 | 1,40 |
| 4,8 | 1,60 | 2,60 |
Размеры
|
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K, мм |
Толщина пакета материалов E, мм |
| 3,2 | 10,0 | 3,5 | 6,5х0,8 | 6,0 |
| 4,0 | 8,0 | 4,3 | 8,0х1,0 | 4,0 |
|
|
12,0 |
|
|
6,0 |
|
|
16,0 |
|
|
8,0 |
| 4,8 | 8,0 | 5,1 | 9,5х1,1 | 4,0 |
|
|
10,0 |
|
|
6,0 |
|
|
12,0 |
|
|
8,0 |
|
|
14,0 |
|
|
10,0 |
|
|
18,0 |
|
|
13,0 |
|
|
21,0 |
|
|
15,0 |
|
|
24,0 |
|
|
20,0 |
Характеристики
-
Бренд
-
Тип заклепкиСтандартная
-
Единицы измеренияшт
-
МатериалАлюминий-Сталь
