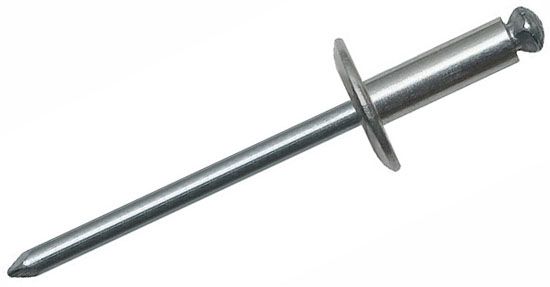

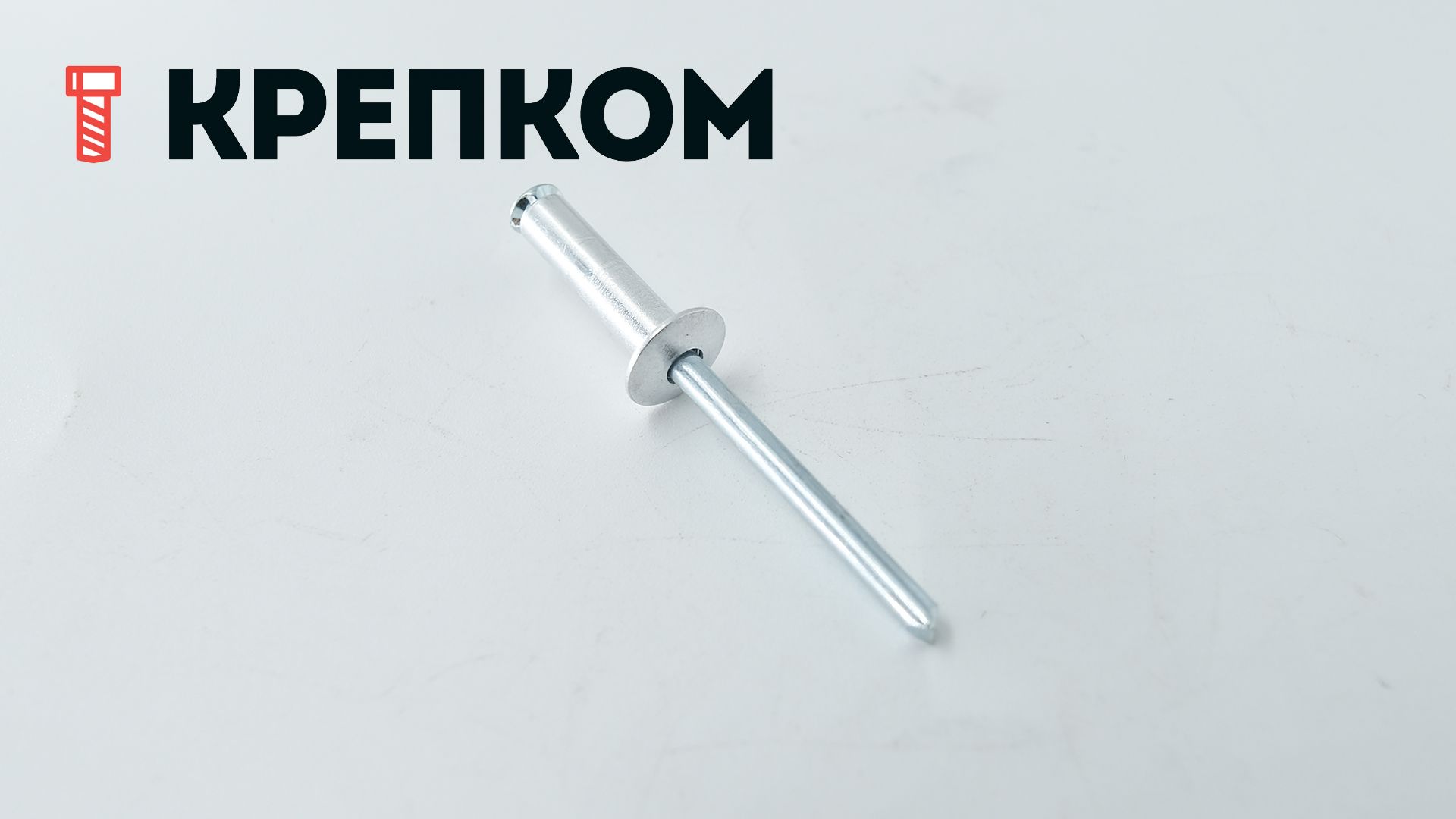

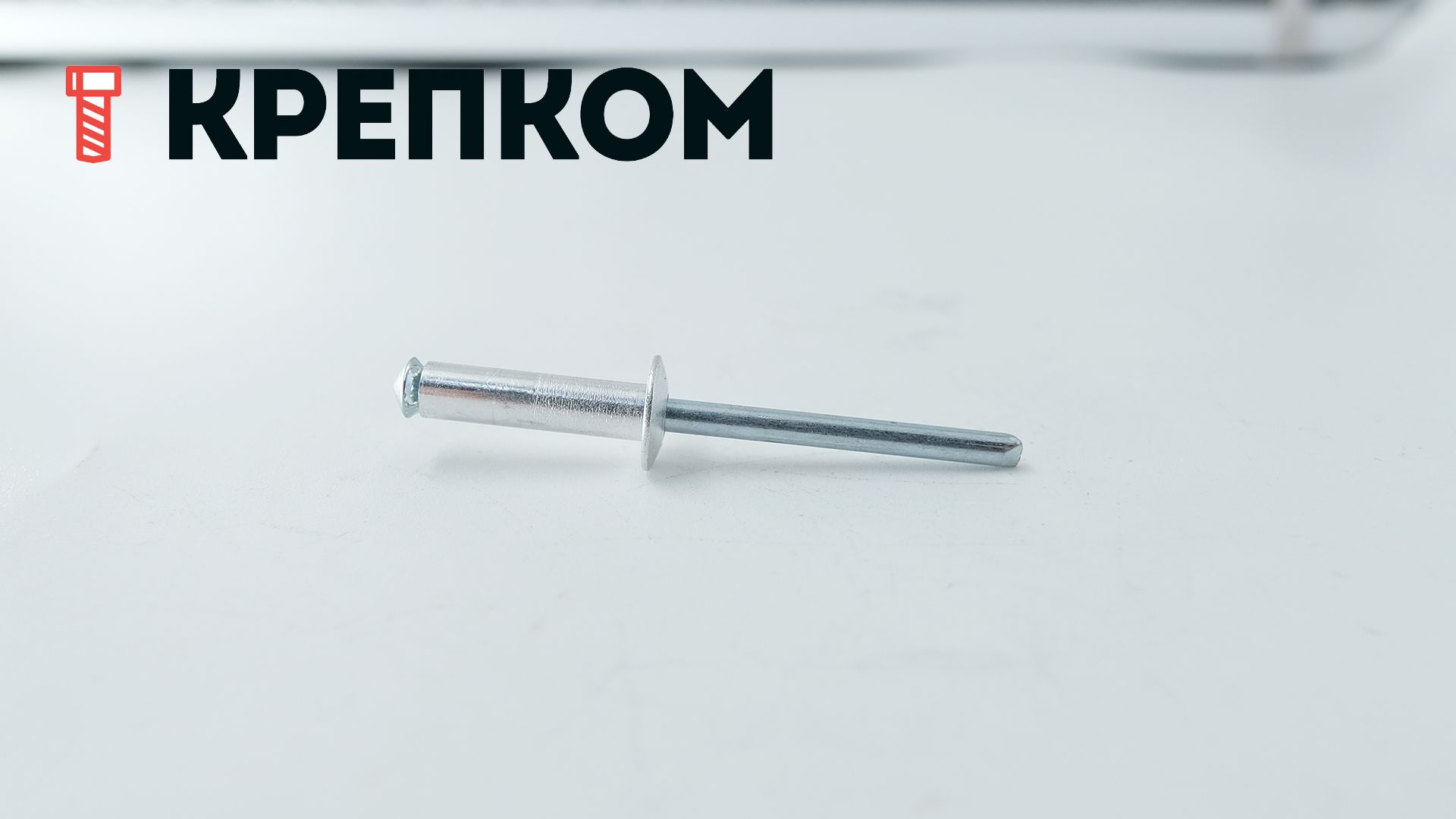

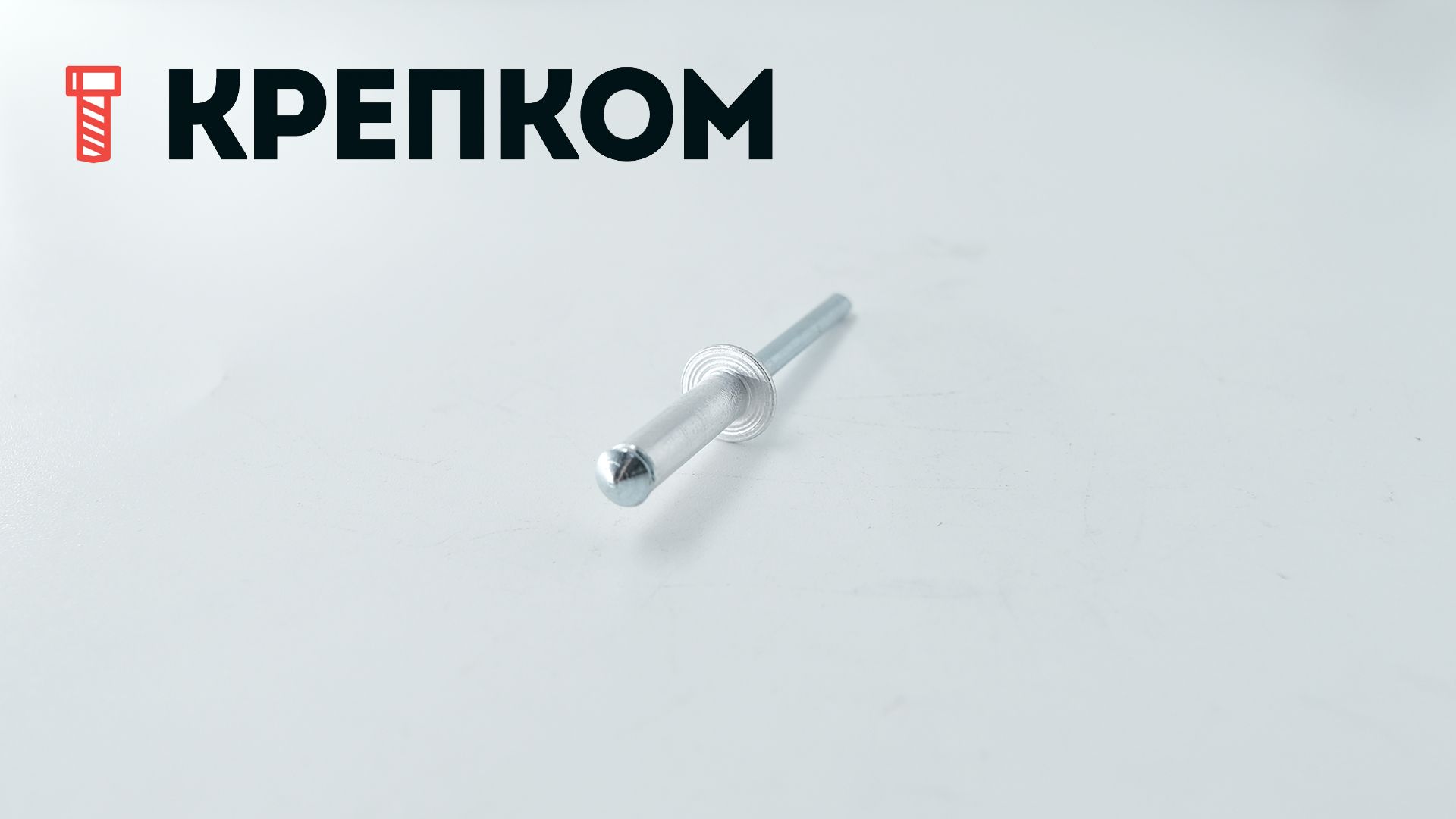

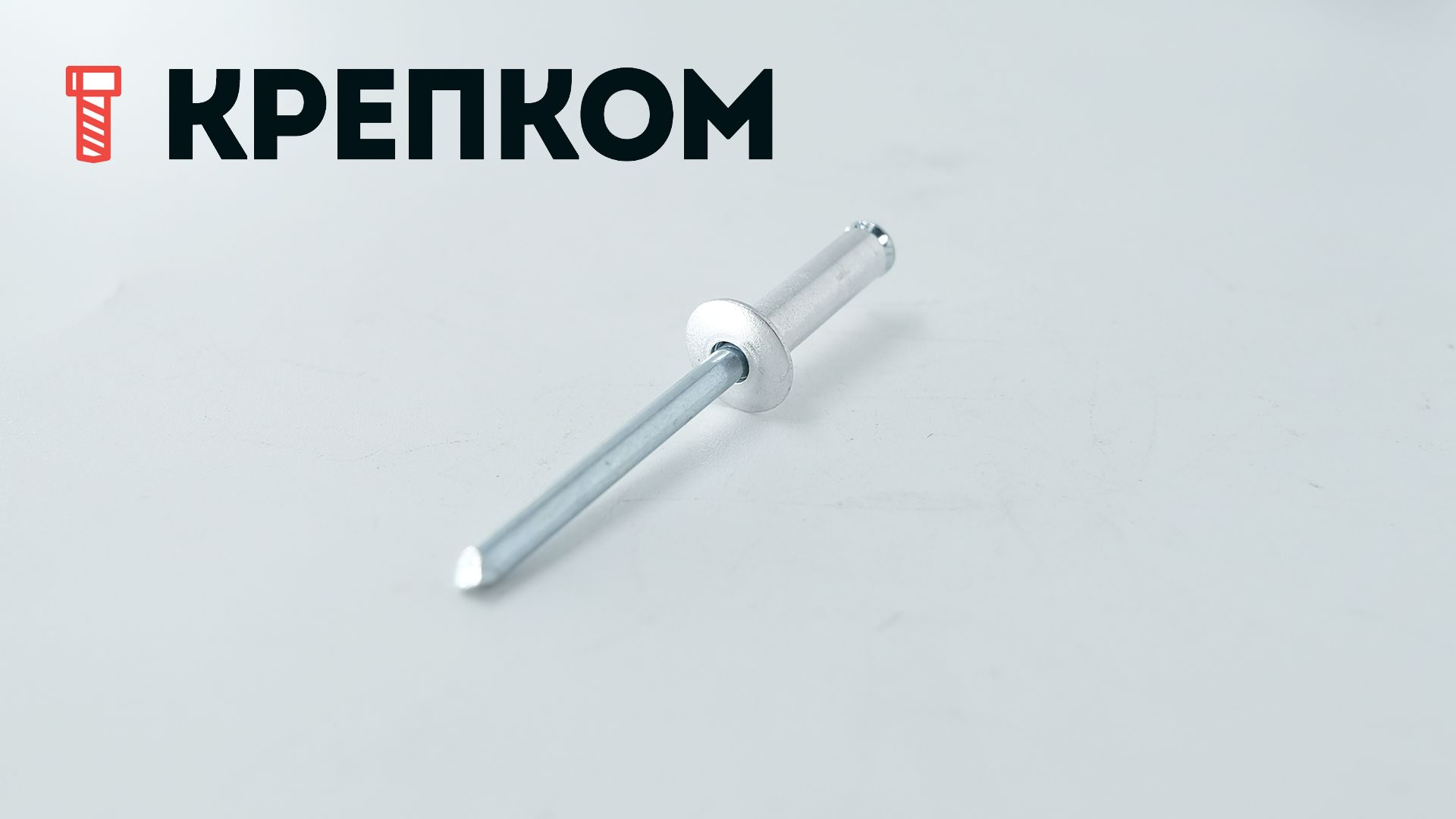

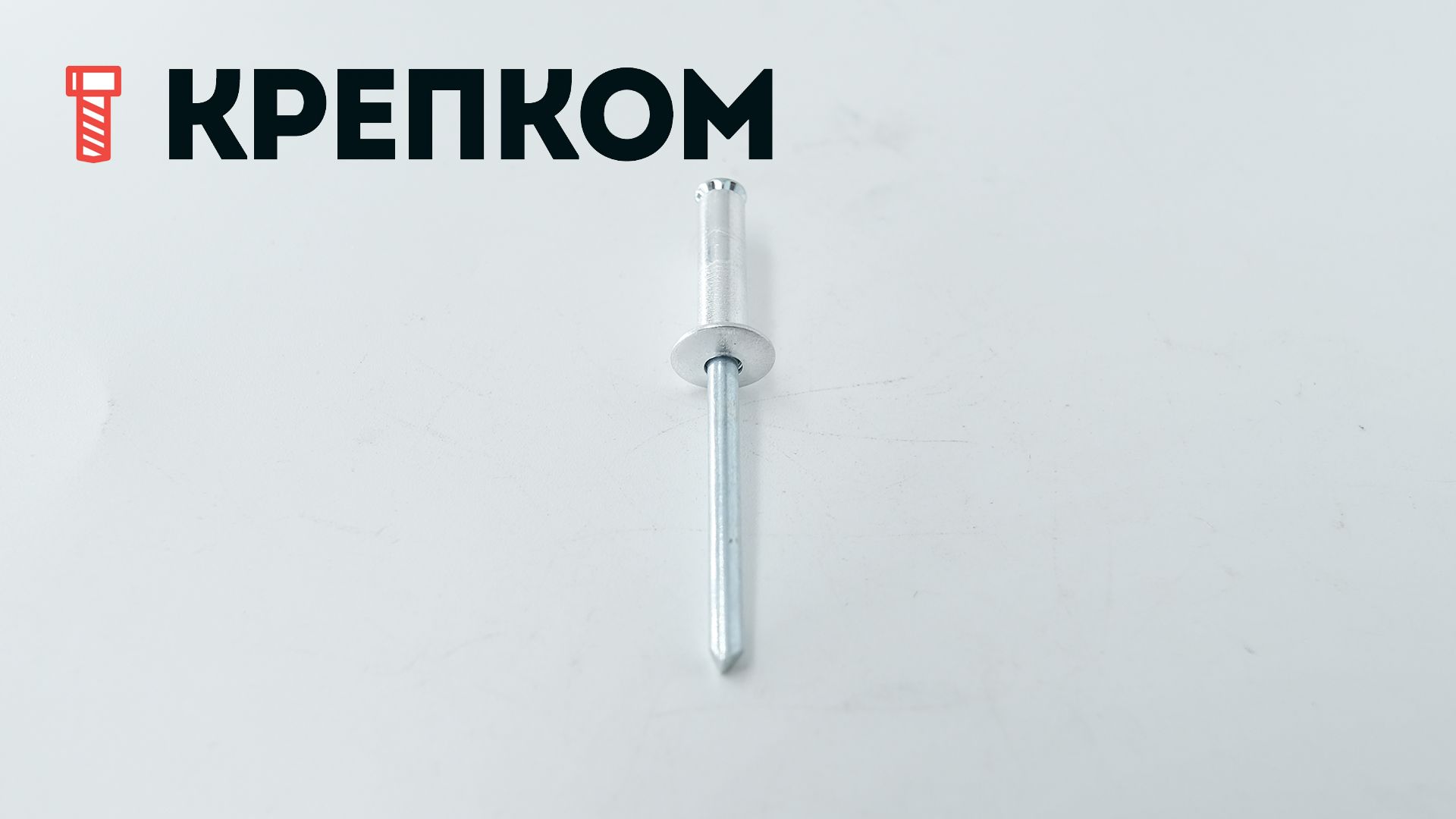

Заклепка вытяжная алюминий/сталь с широким бортиком, лепестковая
- Крепление тонких металлов к древесине, картону, пластику, стеклу.
- Возможность надежного скрепления мягких материалов между собой.
- Подходит для отверстий больших диаметров и неправильной формы.
- Четырехсторонний упор с обратной стороны.
- Бортик увеличенного диаметра с лицевой стороны.
- Высокое сопротивление выдергиванию.
- Бережный прижим мягких и рыхлых материалов.
- Сердечник - оцинкованная сталь, гильза - алюминиевый сплав AlMg 3,5 (магний повышает прочность и пластичность).
- Диаметр: 4,0 и 4,8 мм
- Длина: 8 - 35 мм
- Толщина соединяемых материалов min/max: 4 / 30 мм.
Заклепка лепестковая Al-St (широкий бортик) разработана специально для аккуратного и прочного скрепления легкоповреждаемых элементов или тонколистового металла с полимерными, фанерными и изоляционными материалами. Широкий бортик с одной стороны и 4-х лепестковый упор с другой стороны обеспечивают равномерность распределения нагрузки на деликатные поверхности. Лепестковая замыкающая головка слепой заклепки обеспечивает хороший прижим даже неровной поверхности. Выполнена из алюминия и оцинкованной стали, благодаря такому сочетанию демонстрирует высокую прочность на разрыв и стойкость к коррозионным процессам. При изготовлении монтажного отверстия рекомендуется использовать сверло, которое на 0,2 мм больше в диаметре, чем корпус заклепки.
Особенности
- Большая площадь крепления с тыльной стороны материала
- Высокая степень удержания в материале при вырыве
- Увеличенная погрешность отверстия
- Крепления мягких материалов между собой
- Возможность окраски в цвета по шкале RAL
- Гильза: алюминий Al Mg 3,5
- Стержень: сталь оцинкованная

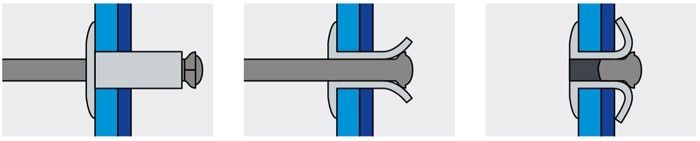

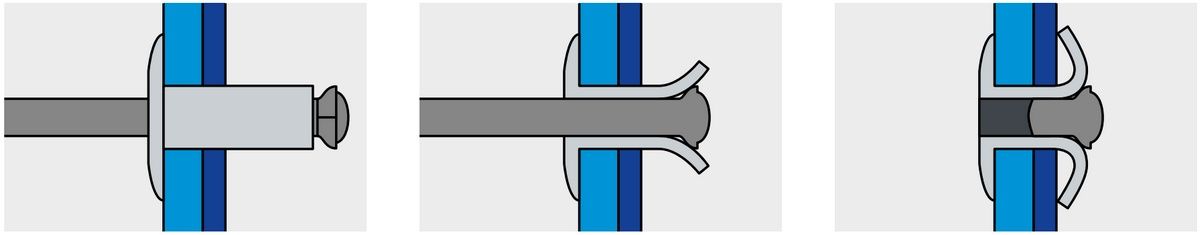

Установка
Нагрузки
| Диаметр гильзы, d1 (мм) | Срез, кН | Разрыв, кН |
| 4,0 | 1,75 | 1,45 |
| 4,8 | 2,10 | 1,57 |
Размеры
|
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K, мм |
Толщина пакета материалов E, мм |
| 4,0 | 8,0 | 4,2 | 12,0х1,4 | 4,0 |
|
|
10,0 |
|
|
6,0 |
|
|
12,0 |
|
|
8,0 |
|
|
14,0 |
|
|
10,0 |
|
|
16,0 |
|
|
12,0 |
|
|
18,0 |
|
|
14,0 |
|
|
20,0 |
|
|
16,0 |
| 4,8 | 10,0 | 5,0 | 14,0х1,8 | 5,0 |
|
|
12,0 |
|
|
7,0 |
|
|
14,0 |
|
|
9,0 |
|
|
16,0 |
|
|
11,0 |
|
|
18,0 |
|
|
13,0 |
|
|
21,0 |
|
|
16,0 |
|
|
24,0 |
|
|
19,0 |
|
|
27,0 |
|
|
22,0 |
|
|
30,0 |
|
|
25,0 |
|
|
35,0 |
|
|
30,0 |
|
|
21,0 | 11,0х1,8 | 16,0 |
Характеристики
-
Бренд
-
Тип заклепкиС увеличенным бортиком
-
Единицы измеренияшт
-
МатериалАлюминий-Сталь
