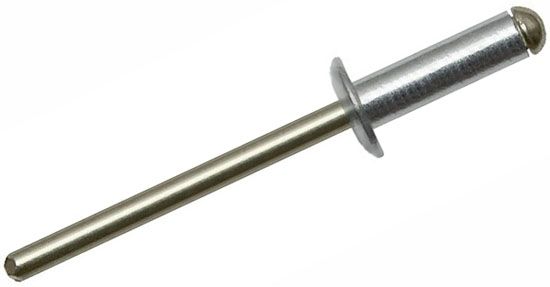

Заклепка вытяжная алюминий/сталь со стандартным бортиком, многозажимная
- Универсальная заклепка с широким диапазоном зажима для соединения разнородных материалов.
- Применение: при производстве вентиляционных коробов, лестниц, стремянок, фургонов, трейлеров, пластиковых окон и дверей.
- Виброустойчивое соединение, с высоким стягивающим усилием.
- Хорошее заполнение отверстия позволяет не придерживаться строгих допусков при сверлении.
- Материал: корпус - алюминий AlMg 2,5, сердечник - оцинкованная сталь.
- Отличная прочность на разрыв и сдвиг.
- Стойкость к коррозии и атмосферным воздействиям.
- Диаметр: 3,2 - 6,4 мм
- Длина: от 6,8 до 24,5 мм
- Скрепляемая толщина min/max: 0,5 / 20 мм
Заклепка многозажимная алюминий/сталь отличается от обычной вытяжной заклепки повышенной скрепляющей способностью, виброустойчивостью и большим диапазоном соединяемых толщин. Ее корпус в процессе клепки деформируется в нескольких местах и заполняет все пустоты в отверстии, в результате чего повышается устойчивость соединения даже при неточном диаметре отверстия. Пластичная гильза заклепки выполнена из специального сплава AlMg 2,5 с хорошей стойкостью к коррозии, а стальной стержень в целях защиты от ржавления прошел процесс пассивации. Алюминиевая отрывная заклепка с многозажимным эффектом применяется для соединения разных по структуре и толщине материалов.
Особенности
- простой монтаж;
- широкий спектр применения;
- для мягких и твердых материалов;
- стержень из стали;
- алюминиевая гильза.

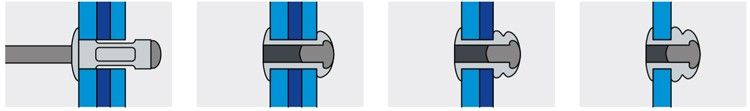

Установка
Нагрузки
Диаметр гильзы, d1 (мм) | Срез, кН | Разрыв, кН |
3,2 | 0,70 | 0,98 |
4,0 | 1,20 | 1,60 |
4,8 | 1,47 | 2,40 |
6,4 | 2,80 | 4,00 |
Размеры
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K, мм |
Толщина пакета материалов E, мм |
3,2 | 8,0 | 3,3-3,5 | 6,2х1,1 | 0,5-5,0 |
|
9,5 |
|
5,0-6,0 | |
|
11,0 |
|
4,0-8,0 | |
4,0 | 6,8 | 4,1-4,3 | 8,2х1,4 | 0,5-4,0 |
|
9,5 |
|
1,0-6,0 | |
|
12,5 |
|
4,0-9,0 | |
|
16,5 |
|
6,0-13,0 | |
4,8 | 10,5 | 4,9-5,1 | 9,9х1,8 | 1,5-6,5 |
|
15,0 |
|
4,5-11,0 | |
|
16,5 |
|
6,5-13,0 | |
|
19,5 |
|
9,0-14,0 | |
|
24,5 |
|
12,5-20,0 | |
6,4 | 12,0 | 6,5 | 13х1,8 | 1,5-6,0 |
|
15,0 | 4,0-9,0 | ||
|
18,0 | 6,0-12,0 |
Характеристики
-
Бренд
-
Тип заклепкиСтандартная
-
Единицы измеренияшт
-
МатериалАлюминий-Сталь
