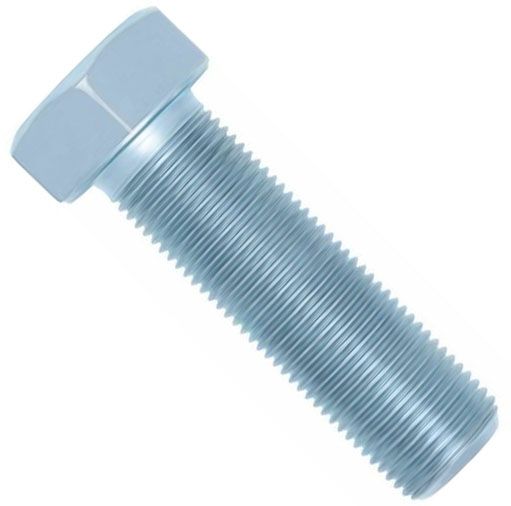

Шестигранный болт с полной мелкой резьбой DIN 961 (ISO 8676) класс прочности 10.9, цинк-ламельное покрытие
Ваш консультант Борис
+7 (999) 027-78-44- Для высокопрочных соединений в автомобилестроении и других производственных и строительных областях.
- Конструкция и размеры соответствуют DIN 961 (ISO 8676).
- Мелкая метрическая резьба (полная), поле допуска 6g, класс точности - А и В.
- Шестигранная головка позволяет приложить максимально допустимый момент затяжки.
- Среднеуглеродистая конструкционная сталь, термически обработанная.
- Высокий класс прочности – 10.9 (для использования с гайками прочностью 10 и ниже).
- Устойчив к воздействию влаги, масел и агрессивных сред.
- Стойкость к циклическим, ударным, вибрационным нагрузкам и давлению.
- Цинк-ламельное покрытие обеспечивает отличное сцепление с поверхностью, что минимизирует риск отслоения.
12
25
1,25
руб.
12
35
1,25
руб.
16
40
1,5
руб.
Шестигранный болт с полной мелкой резьбой DIN 961 (ISO 8676) класса прочности 10.9 изготовлен из среднеуглеродистой качественной стали с цинк-ламельным покрытием. Частый шаг резьбы предотвращает ослабление предварительной затяжки от вибрации и обеспечивает лучшее уплотнение резьбового сопряжения. Благодаря внутреннему шестиграннику он обеспечивает точное и равномерное затягивание без повреждения поверхности. Мелкая резьба позволяет создавать более надежное соединение с меньшим риском ослабления при динамических нагрузках. Болт вкручивается в резьбовое отверстие или фиксируется с помощью гайки. Цинк-ламельное покрытие защищает от коррозии, продлевает срок службы болта и сохраняет его свойства в сложных условиях эксплуатации. Применяется в условиях, где требуется высокая точность, прочность и устойчивость к механическим воздействиям.
Применение
Высокопрочный болт предназначен для соединения деталей машин, механизмов, автомобилей, оборудования, строительных конструкций, которые в процессе эксплуатации испытывают высокие нагрузки статического и динамического характера, а также постоянно подвергаются вибрации. Например, он часто используется в клапанах, насосах, двигателях и автомобильных системах подвески. Устанавливается в гладкие или резьбовые отверстия в соединяемых деталях и сопрягается с гайкой соответствующей прочности.
Преимущества покрытия цинк-ламель
Болт шестигранный оцинкован по цинк-ламельной технологии, с интегрированной смазкой. Сопротивление коррозии составляет 480 ч в нейтральном солевом тумане. Тонкий защитный слой обеспечивает высокую точность посадки, длительный срок эксплуатации (30-40 лет) в агрессивных условиях окружающей среды и привлекательный внешний вид.
Аналоги DIN 961:
- ISO 8676 (М8 - М64)
- ГОСТ 7798-70 (М6 - М48)
- ГОСТ 7805-70 (М1,6 - М48)
Для сравнения: DIN 960 имеет частичную мелкую резьбу, а DIN 933 - крупную полную.
Размеры
| Резьба d | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 |
| Шаг резьбы, мм | 1 | 1/1,25 | 1,25/1,5 | 1,5 | 1,5 | 1,5 | 1,5/2 | 1,5 |
| Высота головки k, мм | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 |
| Диаметр описанной окружности e, мм | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 | 33,53 | 38,85 |
| Размер под ключ s | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 |
| Резьба d | М24 | М27 | М30 | М36 | М42 | М48 | М56 | М64 |
| Шаг резьбы, мм | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 |
| Высота головки k, мм | 15 | 17 | 18,7 | 22,5 | 26 | 30 | 35 | 40 |
| Диаметр описанной окружности e, мм | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
| Размер под ключ s | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
Характеристики
-
DIN961
-
ГОСТ7798-70
-
ISO8676
-
Единицы измеренияшт
-
Форма головкиШестигранная
-
Размер шага резьбыМелкий
-
Класс прочности10.9
-
МатериалСталь с цинк-ламельным покрытием
