Шайба (розетка) конусная для винтов с потайной головкой NFE 27-619 (WS9255), нержавеющая сталь А4
- Шайба розетка конусная полнотелая.
- Для винтов и шурупов с потайной и полупотайной головкой.
- Скос 90 градусов.
- Для резьбы от М3 до М12.
- Обеспечивает устойчивую установку метиза на любых поверхностях.
- Распределяет давление на большую площадь прикрепляемого материала.
- Предотвращает повреждения лицевых декоративных элементов конструкций.
- Создает эстетически привлекательный вид крепления.
- Нержавеющая сталь А4 (AISI 316) – повышенная стойкость к коррозии в среде кислот, щелочей, хлоридов и морской воды.
- Высокая механическая прочность, износостойкость и упругость.
- Температура эксплуатации: от -60 до +450°C.
М3
3,5
9
2
руб.
М4
4,5
11
2,5
руб.
М5
5,5
14
3
руб.
М6
7
16
3,5
руб.
М8
9
22
4,5
руб.
М10
11
28
5,5
руб.
М12
14,1
32,1
6,5
руб.
Полнотелая шайба-розетка, изготовленная в соответствии с NFE 27-619 (WS9255) представляет собой усеченный конус с отверстием в центре и потайным углублением для шляпки винта, используется для равномерного распределения давления под головкой болта или гайки. Она предотвращает повреждения поверхности материала, помогает улучшить надежность соединения, а также добавляет креплению эстетически привлекательный вид.
Она отличается от обычных шайб своей усиленной конструкцией и часто применяется в тех случаях, когда требуется усиленное крепление и распределение нагрузки. Шайба коническая из нержавеющей стали А4 немагнитна, экологически безопасна и имеет практически неограниченный срок службы в морской атмосфере, щелочных, хлорсодержащих и окислительных средах.
Применение
Полнотелая финишная шайба предназначена для совместного применения с саморезами, винтами, болтами, которые имеют потайную головку. Перед установкой шайбу помещают на поверхность закрепляемого элемента напротив просверленного отверстия, в которое вставляется саморез, который завинчивается шуруповертом или отверткой. Причем головка крепежной детали должна равномерно поместиться в углублении.
Использование шайбы-розетки позволяет увеличить площадь точки крепления, придает эстетический вид монтажным работам. Применяется в строительстве и машиностроении для обеспечения надежного и долговечного соединения. Также нашла применение в процессе изготовления обрешеток кровли, сборке мебели и прочих конструкций из металла или древесины.
Преимущества
- Шляпка крепежа при монтаже опирается на шайбу без малейшего перекоса.
- Нержавеющая сталь эффективно противостоит повреждению шайбы коррозией после попадания агрессивных сред.
- Крепежное изделие увеличивает надежность и прочность разъемного соединения, повышает его несущую способность и устойчивость ко всем видам нагрузок.
- Крепежный узел имеет законченную конструкцию привлекательного внешнего вида.
ART 88965, открытого типа, латунь никелированная
ART 88966, закрытого типа, латунь никелированная
ART 88499, полнотелая, пластиковая (полиамид)
ART 89184, полнотелая, оцинкованная сталь

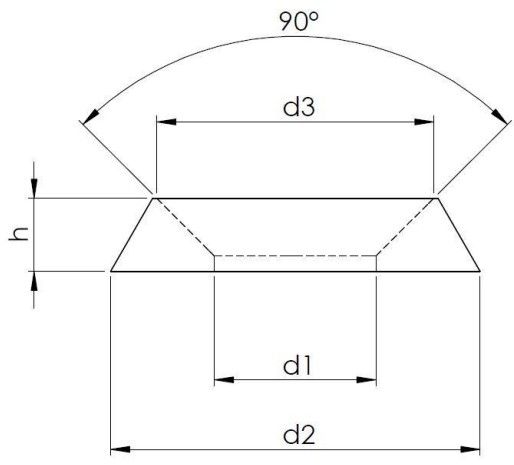

Размеры
| Материал | нержавеющая сталь А4 |
| Размер резьбы винтов | от М3 до М10 |
| Под резьбу | Внутренний диаметр, d1 | Внешний диаметр, d2 |
Размер, d3 |
Толщина, h |
| М3 | 3,7 | 9,1 | 6,6 | 2 |
| М4 | 4,6 | 11,10 | 8,10 | 2,5 |
| М5 | 5,6 | 14,10 | 10,10 | 3 |
| М6 | 7,1 | 16,10 | 12,10 | 3,5 |
| М8 | 9,1 | 22,10 | 16,10 | 4,5 |
| М10 | 11,1 | 28,10 | 20,10 | 5,5 |
| М12 | 14,1 | 32,10 | 24,10 | 6,5 |
Характеристики
-
Тип шайбыДекоративная
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А4
