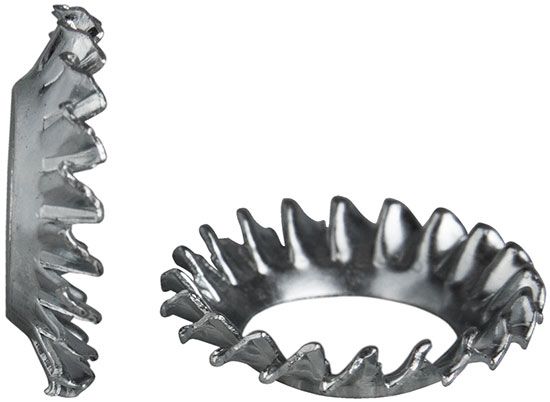

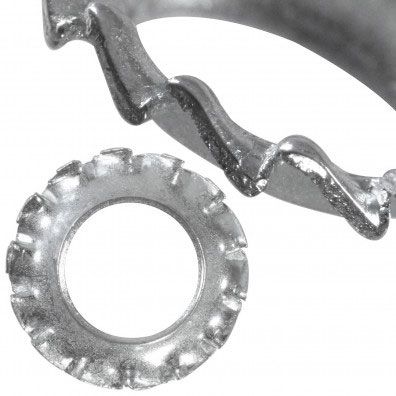

Шайба коническая стопорная с зубьями DIN 6798V, нержавеющая сталь 1.4310 (А2)
Код товара: WN00061181
Внешний вид товара может отличаться от представленного на изображении
- Для защиты резьбовых соединений от отвинчивания под действием вибрации и ударов.
- Тип шайбы: пружинная зубчатая стопорная.
- Стандарт DIN 6798, форма V (коническая 90°, с внешними зубьями).
- Под винты с потайной и полупотайной головкой.
- Стопорящий эффект за счет упругой деформации под нагрузкой и упора в металл.
- Изготовлена из пружинной нержавеющей стали 1.4310 (по EN 10088).
- Твердость в пределах 420-510 HV (по Виккерсу).
- Увеличенный предел упругости и прочности, повышенная износостойкость.
- Для крепежа с диаметром резьбы от М2 до М16.
Полезные материалы и статьи
Описание стандарта DIN 6798V
Стандарт DIN 6798 в PDF (оригинал)
Описание стандарта ГОСТ 10464-81
Основные виды шайб и их роль в резьбовом соединении
Стопорные гайки или стопорные шайбы - что лучше? (видео)
Нержавейка или оцинковка: какой крепеж лучше выбрать и почему?
Таблица совместимости металлов, гальванические пары
Марки нержавеющей стали для производства крепежа
Как обезопасить нержавеющий крепеж при контакте с алюминием?
Код товара
Под резьбу
Внутренний диаметр (мм)
Внешний диаметр (мм)
Толщина шайбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Под резьбу
Внутренний диаметр (мм)
Внешний диаметр (мм)
Толщина шайбы (мм)
Наличие
Цена
Фасовка
Количество
Шайба стопорная зубчатая вогнутая М3 DIN 6798V, нержавеющая сталь 1.4310 (А2)
Под резьбу
М3
Внутренний диаметр (мм)
3,2
Внешний диаметр (мм)
6
Толщина шайбы (мм)
0,4
Под резьбу
М3
М3
Внутренний диаметр (мм)
3,2
3,2
Внешний диаметр (мм)
6
6
Толщина шайбы (мм)
0,4
0,4
7
руб.
1 шт
Шайба стопорная зубчатая вогнутая М4 DIN 6798V, нержавеющая сталь 1.4310 (А2)
Под резьбу
М4
Внутренний диаметр (мм)
4,3
Внешний диаметр (мм)
8
Толщина шайбы (мм)
0,5
Под резьбу
М4
М4
Внутренний диаметр (мм)
4,3
4,3
Внешний диаметр (мм)
8
8
Толщина шайбы (мм)
0,5
0,5
7636
шт
5
руб.
1 шт
Шайба стопорная зубчатая вогнутая М5 DIN 6798V, нержавеющая сталь 1.4310 (А2)
Под резьбу
М5
Внутренний диаметр (мм)
5,3
Внешний диаметр (мм)
9,8
Толщина шайбы (мм)
0,6
Под резьбу
М5
М5
Внутренний диаметр (мм)
5,3
5,3
Внешний диаметр (мм)
9,8
9,8
Толщина шайбы (мм)
0,6
0,6
3819
шт
7
руб.
1 шт
Шайба стопорная зубчатая вогнутая М6 DIN 6798V, нержавеющая сталь 1.4310 (А2)
Под резьбу
М6
Внутренний диаметр (мм)
6,4
Внешний диаметр (мм)
11,8
Толщина шайбы (мм)
0,7
Под резьбу
М6
М6
Внутренний диаметр (мм)
6,4
6,4
Внешний диаметр (мм)
11,8
11,8
Толщина шайбы (мм)
0,7
0,7
48059
шт
1
руб.
1 шт
Шайба стопорная зубчатая вогнутая М8 DIN 6798V, нержавеющая сталь 1.4310 (А2)
Под резьбу
М8
Внутренний диаметр (мм)
8,4
Внешний диаметр (мм)
15,3
Толщина шайбы (мм)
0,8
Под резьбу
М8
М8
Внутренний диаметр (мм)
8,4
8,4
Внешний диаметр (мм)
15,3
15,3
Толщина шайбы (мм)
0,8
0,8
6435
шт
8
руб.
1 шт
Шайба стопорная зубчатая вогнутая М10 DIN 6798V, нержавеющая сталь 1.4310 (А2)
Под резьбу
М10
Внутренний диаметр (мм)
10,5
Внешний диаметр (мм)
19
Толщина шайбы (мм)
0,9
Под резьбу
М10
М10
Внутренний диаметр (мм)
10,5
10,5
Внешний диаметр (мм)
19
19
Толщина шайбы (мм)
0,9
0,9
5000
шт
60
руб.
1 шт
Шайба стопорная зубчатая вогнутая М12 DIN 6798V, нержавеющая сталь 1.4310 (А2)
Под резьбу
М12
Внутренний диаметр (мм)
13
Внешний диаметр (мм)
23
Толщина шайбы (мм)
1
Под резьбу
М12
М12
Внутренний диаметр (мм)
13
13
Внешний диаметр (мм)
23
23
Толщина шайбы (мм)
1
1
2921
шт
15
руб.
1 шт
Шайба стопорная зубчатая вогнутая М24 DIN 6798V, нержавеющая сталь 1.4310 (А2)
Под резьбу
М24
Внутренний диаметр (мм)
—
Внешний диаметр (мм)
—
Толщина шайбы (мм)
—
Под резьбу
М24
М24
Внутренний диаметр (мм)
—
—
Внешний диаметр (мм)
—
—
Толщина шайбы (мм)
—
—
147
шт
Цена обновляется
1 шт
Шайба стопорная изготавливается по немецкому стандарту DIN 6798 и имеет исполнение V, которое предполагает коническую форму изделия с внешними зубцами. Выпускается с внутренним диаметром от 2,2 до 17 мм и предназначена под винты с потайной головкой. Метиз препятствует ослаблению крепежа благодаря силам упора и трения, возникающим при затягивании в зоне контакта. Острые грани зубцов врезаются в сопрягаемые поверхности деталей и предотвращают их самооткручивание под воздействием вибраций и динамических нагрузок.
Особенности конструкции
- Форма V (вогнутая) обеспечивает оптимальное прилегание к головке винта с потайной или полупотайной формой под углом 90°, равномерно распределяя нагрузку.
- Наружные зубья по внешнему периметру шайбы создают надежное сцепление с сопрягаемыми поверхностями, что увеличивает сопротивление к раскручиванию соединения.
- Отличается от аналога DIN 6797 V большим количеством зубьев, что повышает эффективность фиксации.
Материал
Нержавеющая зубчатая шайба изготовлена из коррозионно-стойкой стали 1.4310 (А2), которая продлевает срок ее службы в узлах, подверженных воздействию повышенной влажности и агрессивных всепогодных условий. Она отличается от нержавейки А2 повышенным содержанием кремния, что увеличивает упругость изделия и улучшает износостойкость. Незаменима при монтаже вентилируемых фасадов, витражных конструкций из алюминия, при изготовлении ограждений, производстве насосной техники.
Аналоги DIN 6798V:
- ГОСТ 10464-81, насечные и вырубные
Размеры
| Под резьбу | Диаметр внутренний, d1 | Диаметр внешний, d3 | Толщина шайбы, s2 | Кол-во зубьев (min) |
| М2 | 2,2 | 4,2 | 0,2 | 10 |
| М2,5 | 2,7 | 5,1 | 0,2 | 10 |
| М3 | 3,2 | 6 | 0,2 | 12 |
| М3,5 | 3,7 | 7 | 0,25 | 12 |
| М4 | 4,3 | 8 | 0,25 | 14 |
| М5 | 5,3 | 9,8 | 0,3 | 14 |
| М6 | 6,4 | 11,8 | 0,4 | 16 |
| М8 | 8,4 | 15,3 | 0,4 | 18 |
| М10 | 10,5 | 19 | 0,5 | 20 |
| М12 | 13 | 23 | 0,5 | 26 |
| М14 | 15 | 26,2 | 0,6 | 28 |
| М16 | 17 | 30,2 | 0,6 | 30 |
| М24 | 25 | - | - | - |
все размеры указаны в мм
Характеристики
-
Тип шайбыСтопорная
-
DIN6798V
-
ГОСТ10463-81
-
Единицы измеренияшт
-
МатериалНержавеющая сталь 1.4310
-
Название на упаковке (ориг. название)Serrated lock washers, V = countersunk
