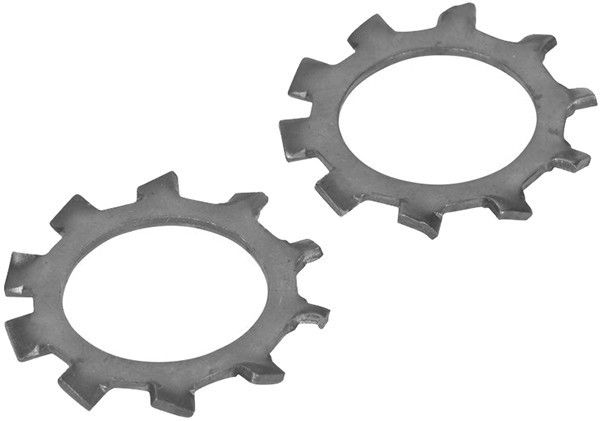

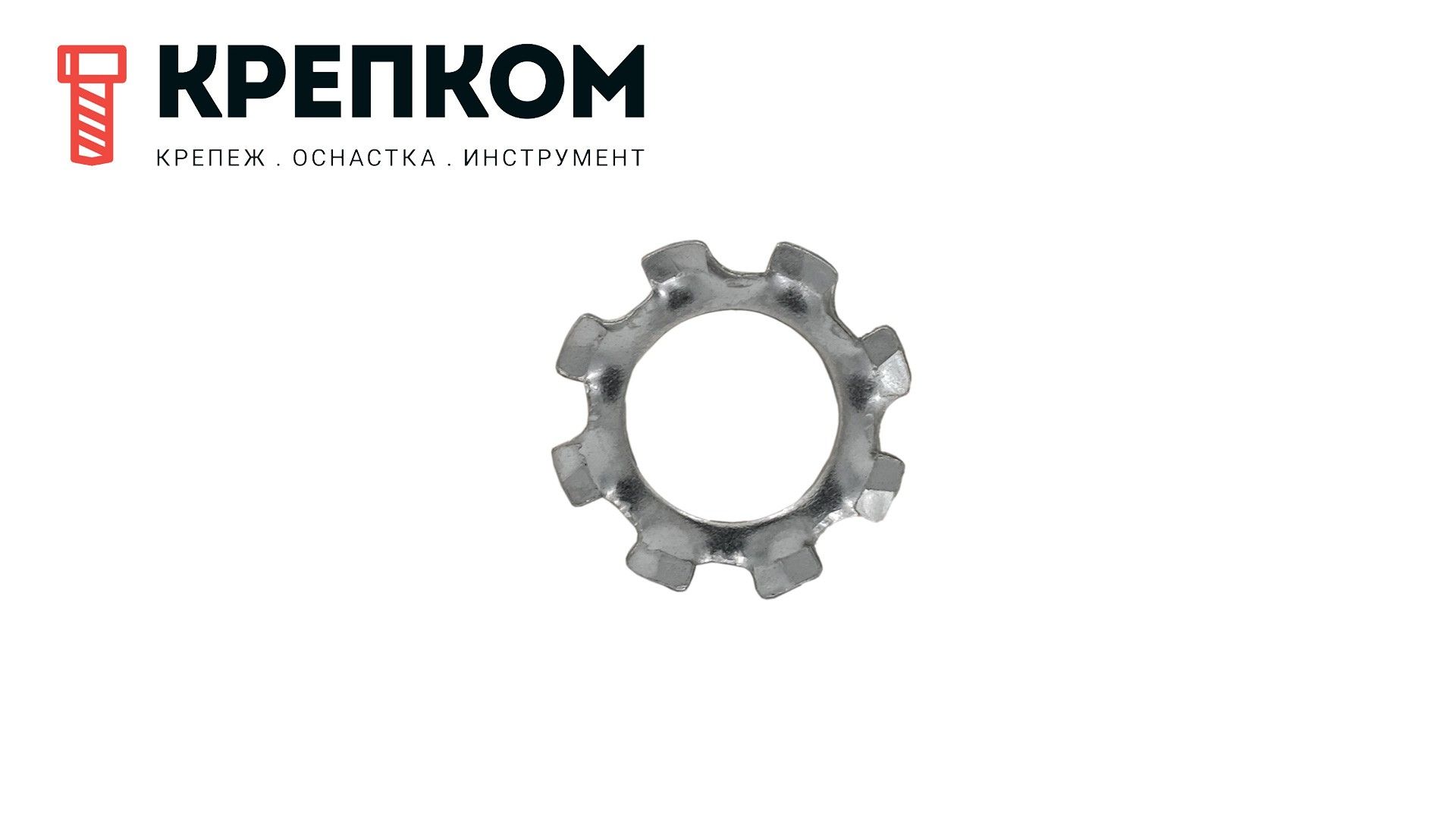

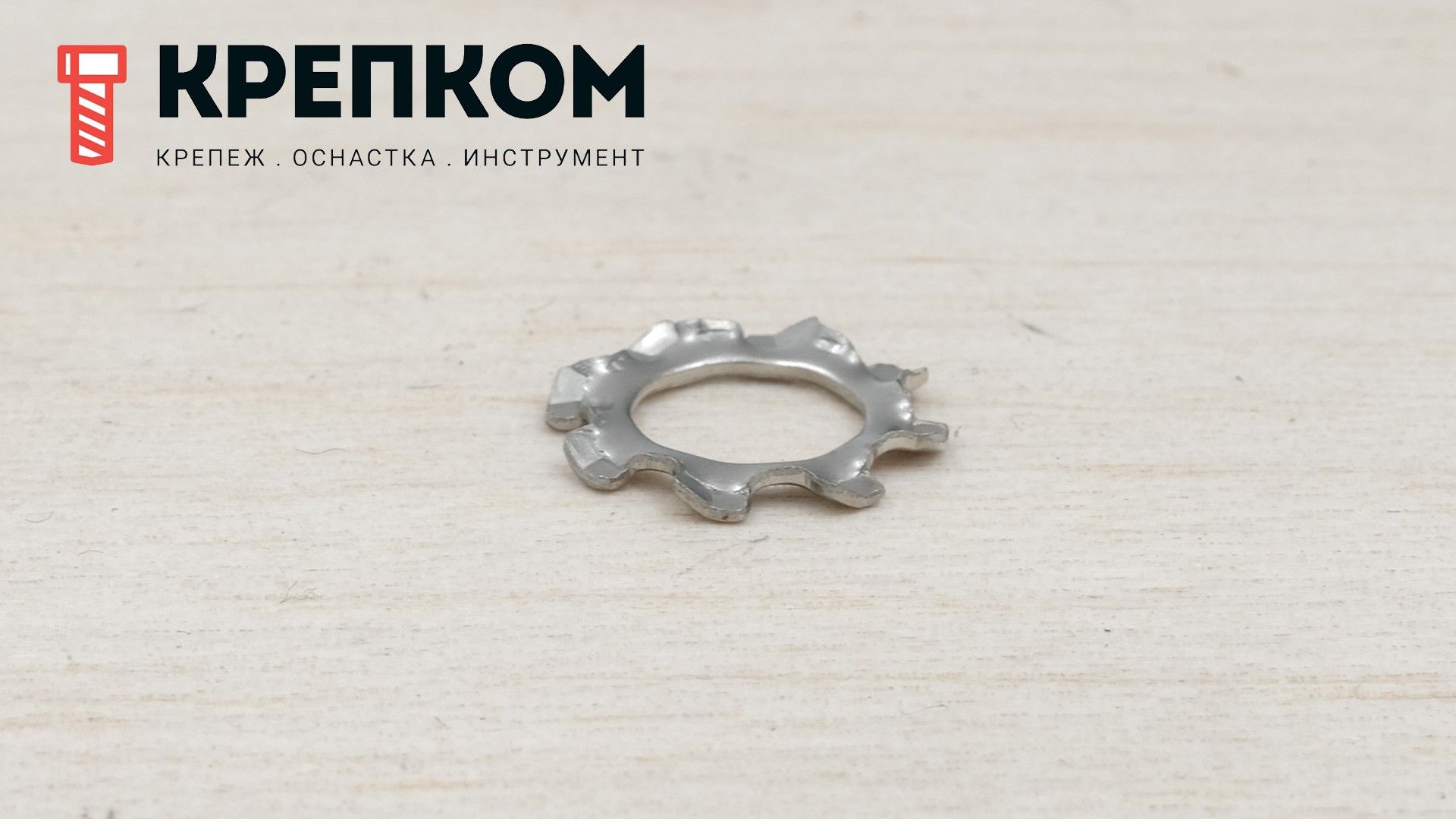

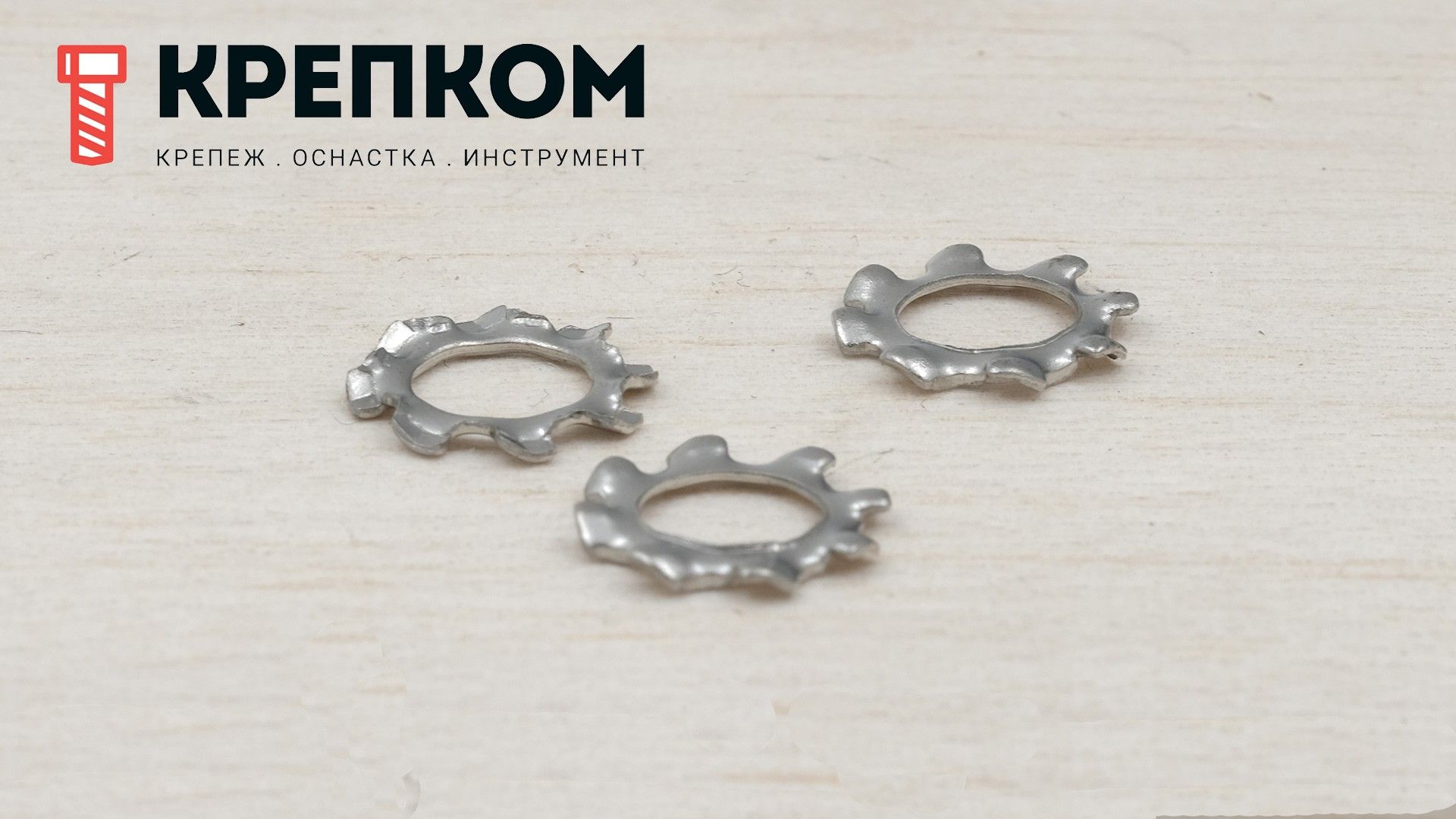

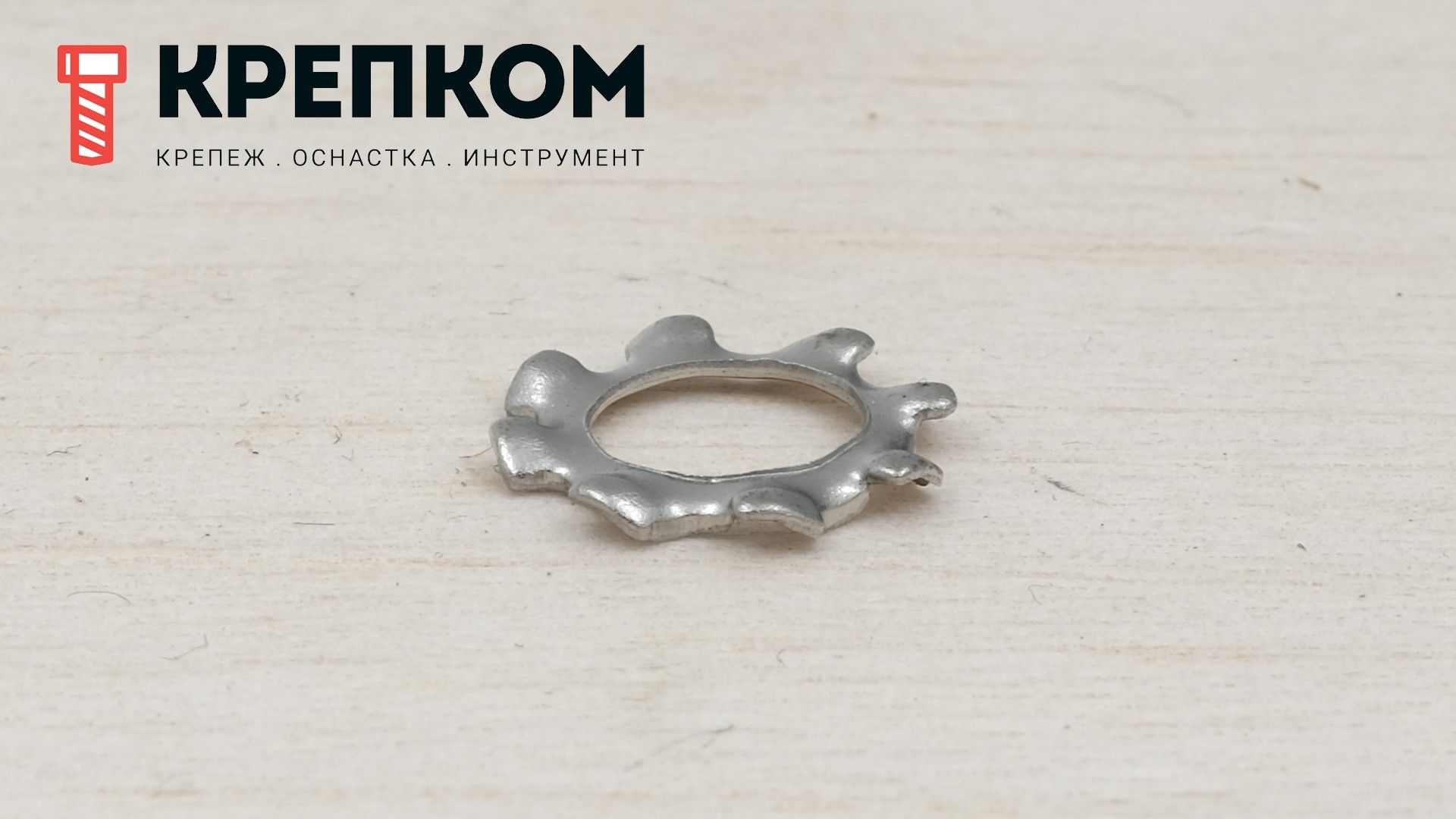

Шайба стопорная с зубьями DIN 6797A, нержавеющая сталь 1.4310 (А2)

Код товара: WN00106379

5 фото

17 позиций

Для защиты резьбовых соединений от отвинчивания под действием вибрации и ударов.
Тип шайбы: пружинная зубчатая стопорная.
Стандарт DIN 6797, форма A (с внешними зубьями).
Стопорящий эффект за счет упругой деформации под нагрузкой и упора в металл.
Изготовлена из пружинной нержавеющей стали 1.4310 (по EN 10088).
Твердость в пределах 420-510 HV (по Виккерсу).
Увеличенный предел упругости и прочности, повышенная износостойкость.
Для болтов и гаек с диаметром резьбы от М3 до М30.

Подробнее

Полезные материалы и статьи

Описание стандарта DIN 6797A

Описание ГОСТ 10463-81

Нержавейка vs оцинковка: какой крепеж лучше выбрать и почему

Марки нержавеющей стали для производства крепежа

Таблица допустимых контактов металлов и сплавов

Размеры
О товаре
Отзывы (0)

Код товара

Под резьбу Внутренний диаметр (мм) Внешний диаметр (мм) Толщина шайбы (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Под резьбу Внутренний диаметр (мм) Внешний диаметр (мм) Толщина шайбы (мм)

Наличие

Цена

Фасовка

Количество

Шайба стопорная с зубьями М3 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106380

М3

3,2

0,4

Под резьбу М3

Внутренний диаметр (мм) 3,2

Внешний диаметр (мм) 6

Толщина шайбы (мм) 0,4

Под резьбу

М3

Внутренний диаметр (мм)

3,2

Внешний диаметр (мм)

Толщина шайбы (мм)

0,4

руб.

1 шт

Шайба стопорная с зубьями М3,5 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106395

М3,5

3,7

0,5

Под резьбу М3,5

Внутренний диаметр (мм) 3,7

Внешний диаметр (мм) 7

Толщина шайбы (мм) 0,5

Под резьбу

М3,5

Внутренний диаметр (мм)

3,7

Внешний диаметр (мм)

Толщина шайбы (мм)

0,5

Цена обновляется

1 шт

Шайба стопорная с зубьями М4 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106396

М4

4,3

0,5

Под резьбу М4

Внутренний диаметр (мм) 4,3

Внешний диаметр (мм) 8

Толщина шайбы (мм) 0,5

Под резьбу

М4

Внутренний диаметр (мм)

4,3

Внешний диаметр (мм)

Толщина шайбы (мм)

0,5

руб.

1 шт

Шайба стопорная с зубьями М5 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106397

М5

5,3

0,6

Под резьбу М5

Внутренний диаметр (мм) 5,3

Внешний диаметр (мм) 10

Толщина шайбы (мм) 0,6

Под резьбу

М5

Внутренний диаметр (мм)

5,3

Внешний диаметр (мм)

Толщина шайбы (мм)

0,6

руб.

1 шт

Шайба стопорная с зубьями М6 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106398

М6

6,4

0,7

Под резьбу М6

Внутренний диаметр (мм) 6,4

Внешний диаметр (мм) 11

Толщина шайбы (мм) 0,7

Под резьбу

М6

Внутренний диаметр (мм)

6,4

Внешний диаметр (мм)

Толщина шайбы (мм)

0,7

руб.

1 шт

Шайба стопорная с зубьями М7 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106399

М7

7,4

12,5

0,8

Под резьбу М7

Внутренний диаметр (мм) 7,4

Внешний диаметр (мм) 12,5

Толщина шайбы (мм) 0,8

Под резьбу

М7

Внутренний диаметр (мм)

7,4

Внешний диаметр (мм)

12,5

Толщина шайбы (мм)

0,8

руб.

1 шт

Шайба стопорная с зубьями М8 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106400

М8

8,4

0,8

Под резьбу М8

Внутренний диаметр (мм) 8,4

Внешний диаметр (мм) 15

Толщина шайбы (мм) 0,8

Под резьбу

М8

Внутренний диаметр (мм)

8,4

Внешний диаметр (мм)

Толщина шайбы (мм)

0,8

руб.

1 шт

Шайба стопорная с зубьями М10 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106401

М10

10,5

0,9

Под резьбу М10

Внутренний диаметр (мм) 10,5

Внешний диаметр (мм) 18

Толщина шайбы (мм) 0,9

Под резьбу

М10

Внутренний диаметр (мм)

10,5

Внешний диаметр (мм)

Толщина шайбы (мм)

0,9

руб.

1 шт

Шайба стопорная с зубьями М12 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106402

М12

20,5

Под резьбу М12

Внутренний диаметр (мм) 13

Внешний диаметр (мм) 20,5

Толщина шайбы (мм) 1

Под резьбу

М12

Внутренний диаметр (мм)

Внешний диаметр (мм)

20,5

Толщина шайбы (мм)

руб.

1 шт

Шайба стопорная с зубьями М14 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106403

М14

Под резьбу М14

Внутренний диаметр (мм) 15

Внешний диаметр (мм) 24

Толщина шайбы (мм) 1

Под резьбу

М14

Внутренний диаметр (мм)

Внешний диаметр (мм)

Толщина шайбы (мм)

Цена обновляется

1 шт

Шайба стопорная с зубьями М16 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106404

М16

1,2

Под резьбу М16

Внутренний диаметр (мм) 17

Внешний диаметр (мм) 26

Толщина шайбы (мм) 1,2

Под резьбу

М16

Внутренний диаметр (мм)

Внешний диаметр (мм)

Толщина шайбы (мм)

1,2

руб.

1 шт

Шайба стопорная с зубьями М18 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106405

М18

1,4

Под резьбу М18

Внутренний диаметр (мм) 19

Внешний диаметр (мм) 30

Толщина шайбы (мм) 1,4

Под резьбу

М18

Внутренний диаметр (мм)

Внешний диаметр (мм)

Толщина шайбы (мм)

1,4

Цена обновляется

1 шт

Шайба стопорная с зубьями М20 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106406

М20

1,4

Под резьбу М20

Внутренний диаметр (мм) 21

Внешний диаметр (мм) 33

Толщина шайбы (мм) 1,4

Под резьбу

М20

Внутренний диаметр (мм)

Внешний диаметр (мм)

Толщина шайбы (мм)

1,4

Цена обновляется

1 шт

Шайба стопорная с зубьями М22 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106407

М22

1,5

Под резьбу М22

Внутренний диаметр (мм) 23

Внешний диаметр (мм) 36

Толщина шайбы (мм) 1,5

Под резьбу

М22

Внутренний диаметр (мм)

Внешний диаметр (мм)

Толщина шайбы (мм)

1,5

Цена обновляется

1 шт

Шайба стопорная с зубьями М24 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106408

М24

1,5

Под резьбу М24

Внутренний диаметр (мм) 25

Внешний диаметр (мм) 38

Толщина шайбы (мм) 1,5

Под резьбу

М24

Внутренний диаметр (мм)

Внешний диаметр (мм)

Толщина шайбы (мм)

1,5

Цена обновляется

1 шт

Шайба стопорная с зубьями М27 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106409

М27

1,6

Под резьбу М27

Внутренний диаметр (мм) 28

Внешний диаметр (мм) 44

Толщина шайбы (мм) 1,6

Под резьбу

М27

Внутренний диаметр (мм)

Внешний диаметр (мм)

Толщина шайбы (мм)

1,6

Цена обновляется

1 шт

Шайба стопорная с зубьями М30 DIN 6797A, нержавеющая сталь 1.4310 (А2)

WN00106410

М30

1,6

Под резьбу М30

Внутренний диаметр (мм) 31

Внешний диаметр (мм) 48

Толщина шайбы (мм) 1,6

Под резьбу

М30

Внутренний диаметр (мм)

Внешний диаметр (мм)

Толщина шайбы (мм)

1,6

Цена обновляется

1 шт

Шайба зубчатая стопорная с внешними зубьями DIN 6797A из нержавеющей стали предназначена для предотвращения ослабления болтового соединения вследствие динамических и вибрационных нагрузок. Она устанавливаются между головкой болта / гайкой и сопрягаемой плоскостью, после чего соединение затягивается так же, как и обычное без стопорного элемента. Применяется не только в различных машинах и механизмах, а также в электротехнике и электронике, так как повышает качество электрического контакта.

Нержавеющая зубчатая шайба изготовлена из коррозионно-стойкой стали 1.4310 (А2), которая продлевает срок ее службы в узлах, подверженных воздействию повышенной влажности и агрессивных всепогодных условий. Она отличается от нержавейки А2 повышенным содержанием кремния, что увеличивает упругость изделия и улучшает износостойкость.

Принцип действия

Зубцы, равномерно расположенные на наружной стороне и слегка выступающие наружу, в момент затяжки врезаются в опорную плоскость и противодействуют силам, действующим на раскручивание. При этом следует учитывать тот факт, что зубчатая кромка может поцарапать сопрягаемые поверхности.

Особенности применения

Наружная зубчатая стопорная шайба подходит для креплений со слабой затяжкой резьбовой пары и для плоских опорных поверхностей.
Эффективность блокировки выше, чем у аналога с внутренними зубцами, поскольку наружные зубья действуют на большую площадь и обеспечивают более высокое сопротивление отвинчиванию.
DIN 6797 формы A предпочтительно использовать с широкими головками винтов или болтов, диаметр которых больше, чем внешний диаметр кольца.
Шайба с внешними зубьями не работает на твердых металлических поверхностях, поскольку более твердый металл может сплющить зубы, не дав им нормально врезаться в материал.

Аналоги DIN 6797 А:

ГОСТ 10463-81, насечные и вырубные

Размеры

Шайбы стопорная с внешними зубьями DIN 6798 A - чертеж, схема

Под резьбу	Внутренний диаметр	Диаметр внешний, d₂	Толщина зуба, S
М3	3,2	6	0,4
М3,5	3,7	7	0,5
М4	4,3	8	0,5
М5	5,3	10	0,6
М6	6,4	11	0,7
М7	7,4	12,5	0,8
М8	8,4	15	0,8
М10	10,5	18	0,9
М12	13	20,5	1
М14	15	24	1
М16	17	26	1,2
М18	19	30	1,4
М20	21	33	1,4
М22	23	36	1,5
М24	25	38	1,5
М27	28	44	1,6
М30	31	48	1,6

все размеры указаны в мм

Характеристики

Тип шайбы

Стопорная
DIN

6797A
ГОСТ

10463-81
Единицы измерения

шт
Материал

Нержавеющая сталь 1.4310
Название на упаковке (ориг. название)

Toothed lock washers, A = external teeth
