Зажим для троса с 2-мя гайками DIN 741 (8248/9074), нержавеющая сталь А2
Ваш консультант Кристина
7 (931) 252-97-41- U-образный зажим с литой колодкой для формирования петель и сращения двух стальных канатов.
- Нержавеющая сталь А2 устойчива к коррозии во влажной среде и к перепадам температур.
- По сравнению с оцинкованным аналогом, имеет более высокий запас прочности и обладает большей выносливостью.
- Не предназначен для грузоподъемных операций.
- Применим со всеми видами металлотросов и тросами в полимерной оболочке.
- Быстрая установка с помощью гаечного ключа.
- Возможность демонтажа и повторного применения.
- Необходимо использовать не менее 3-х зажимов в месте крепления.
- Для стальных канатов диаметром от 3 до 26 мм.
руб.
руб.
руб.
руб.

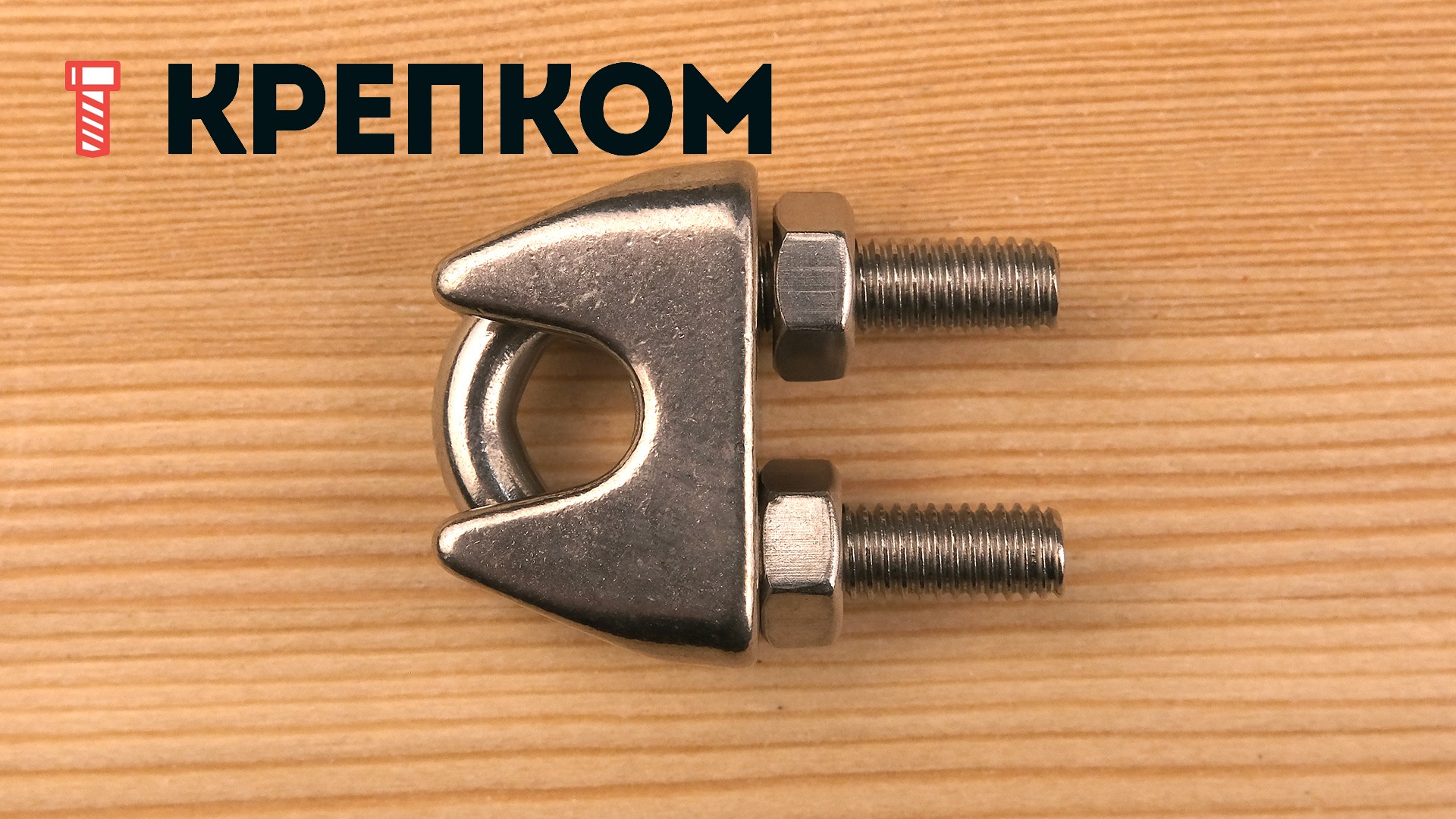

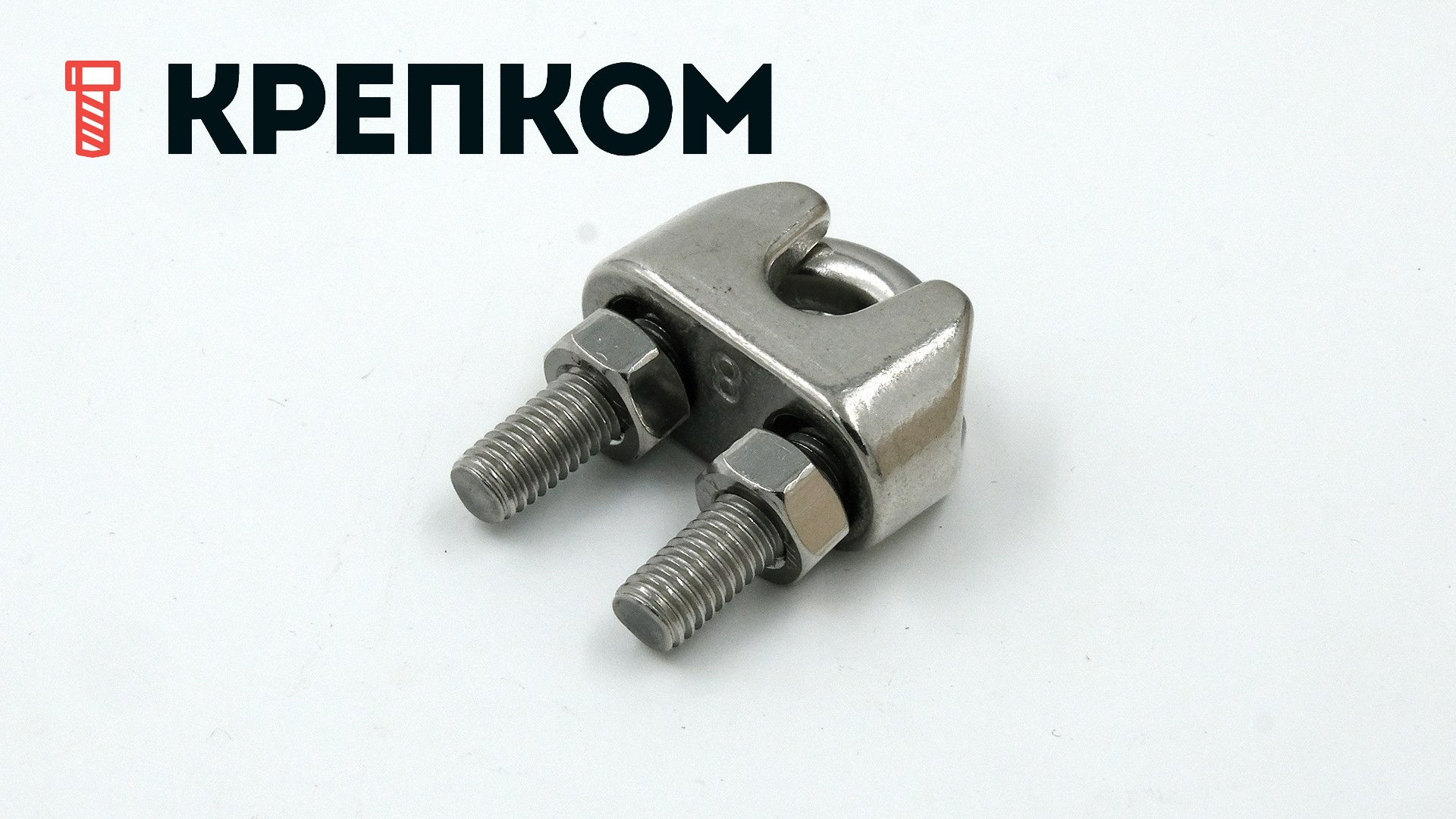

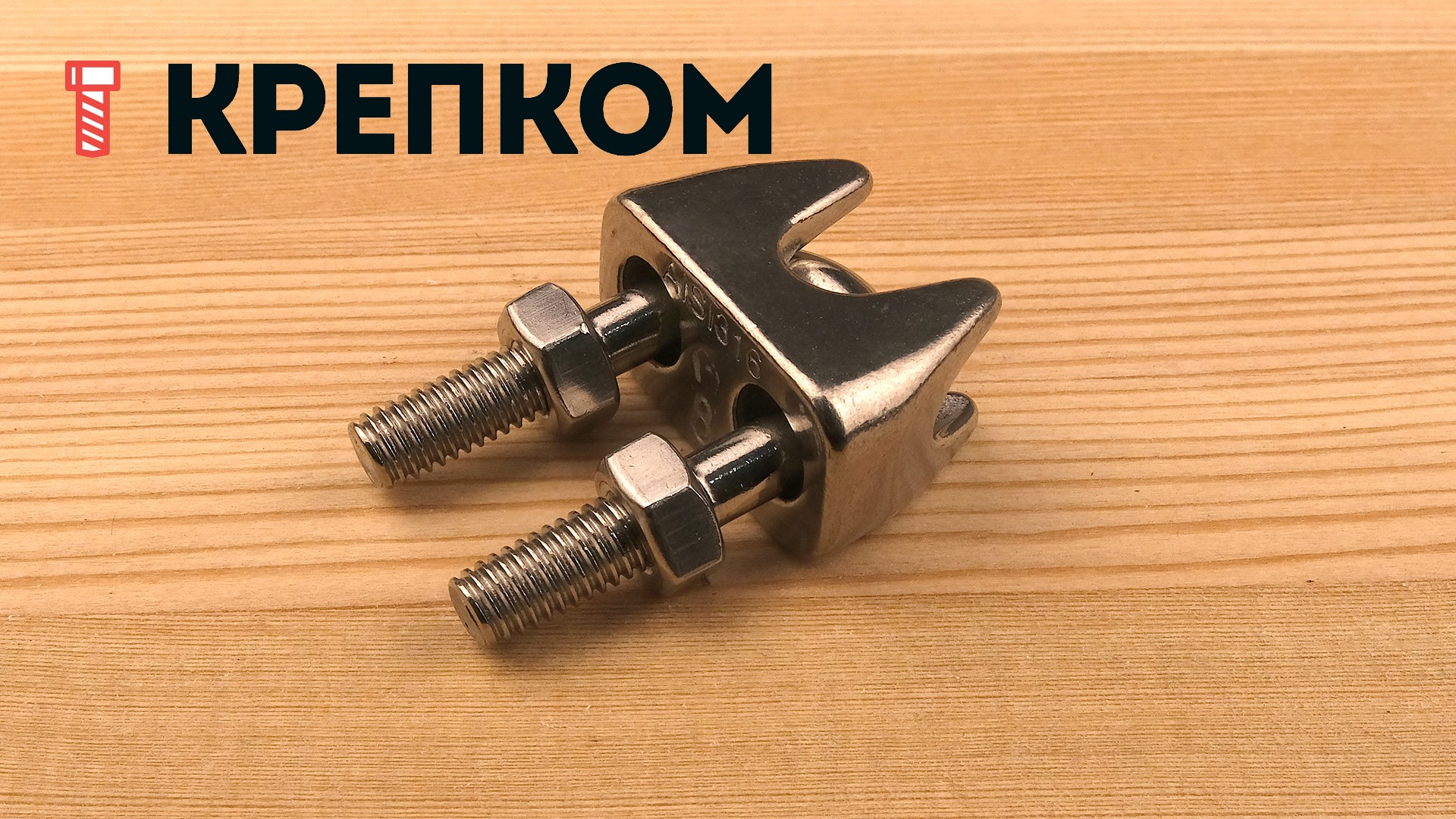

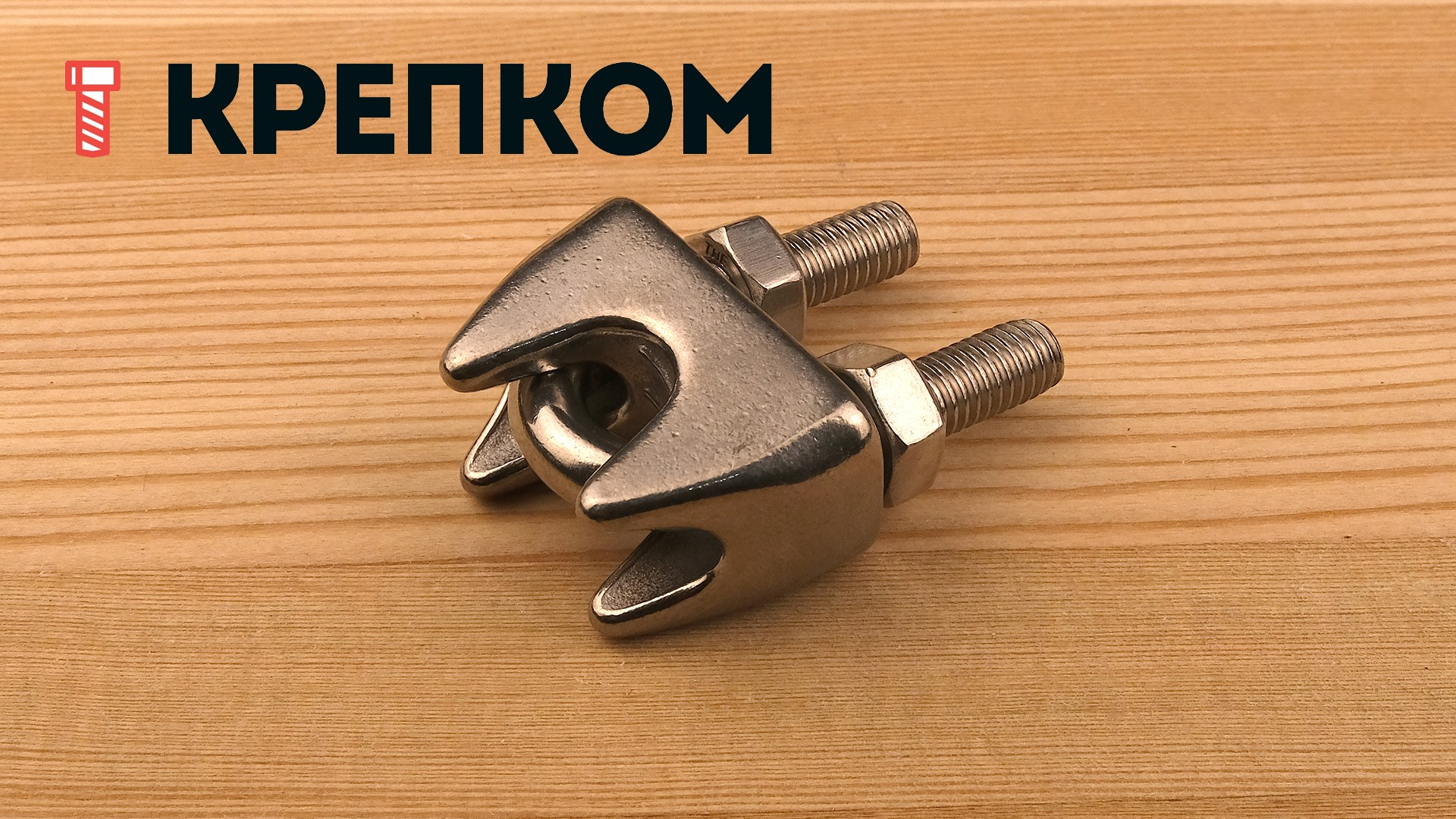

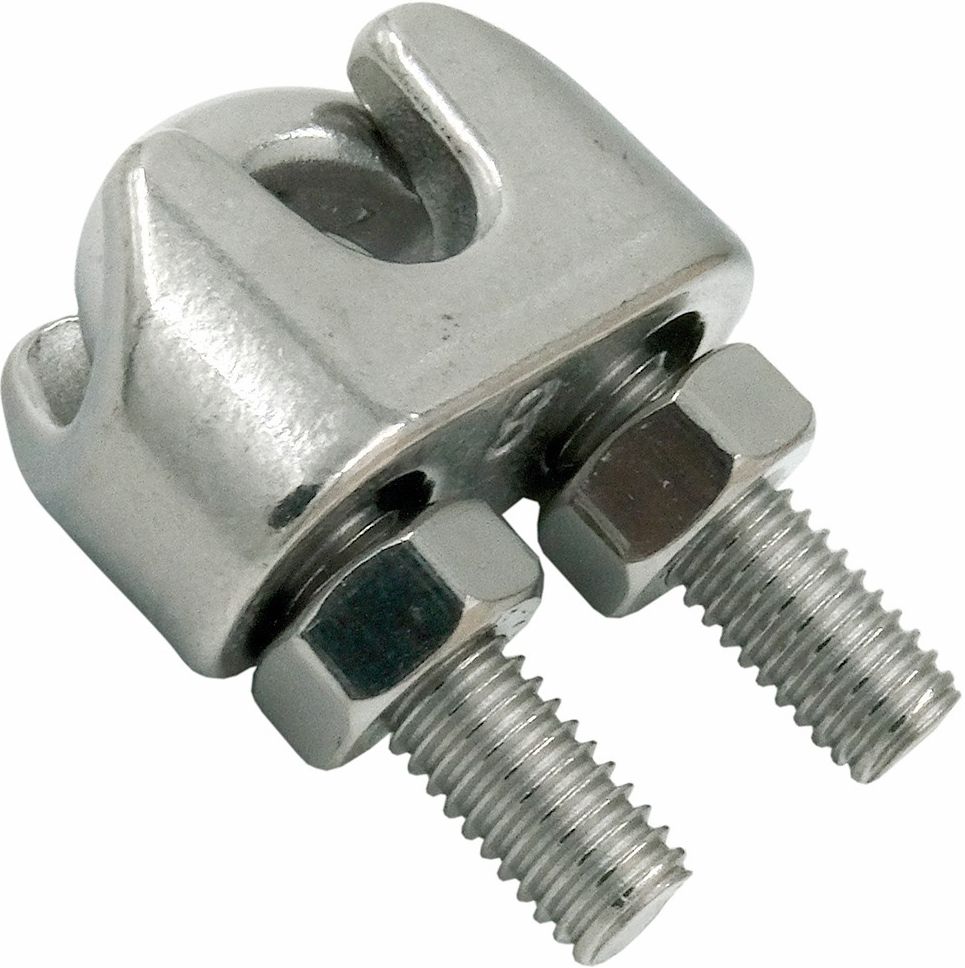

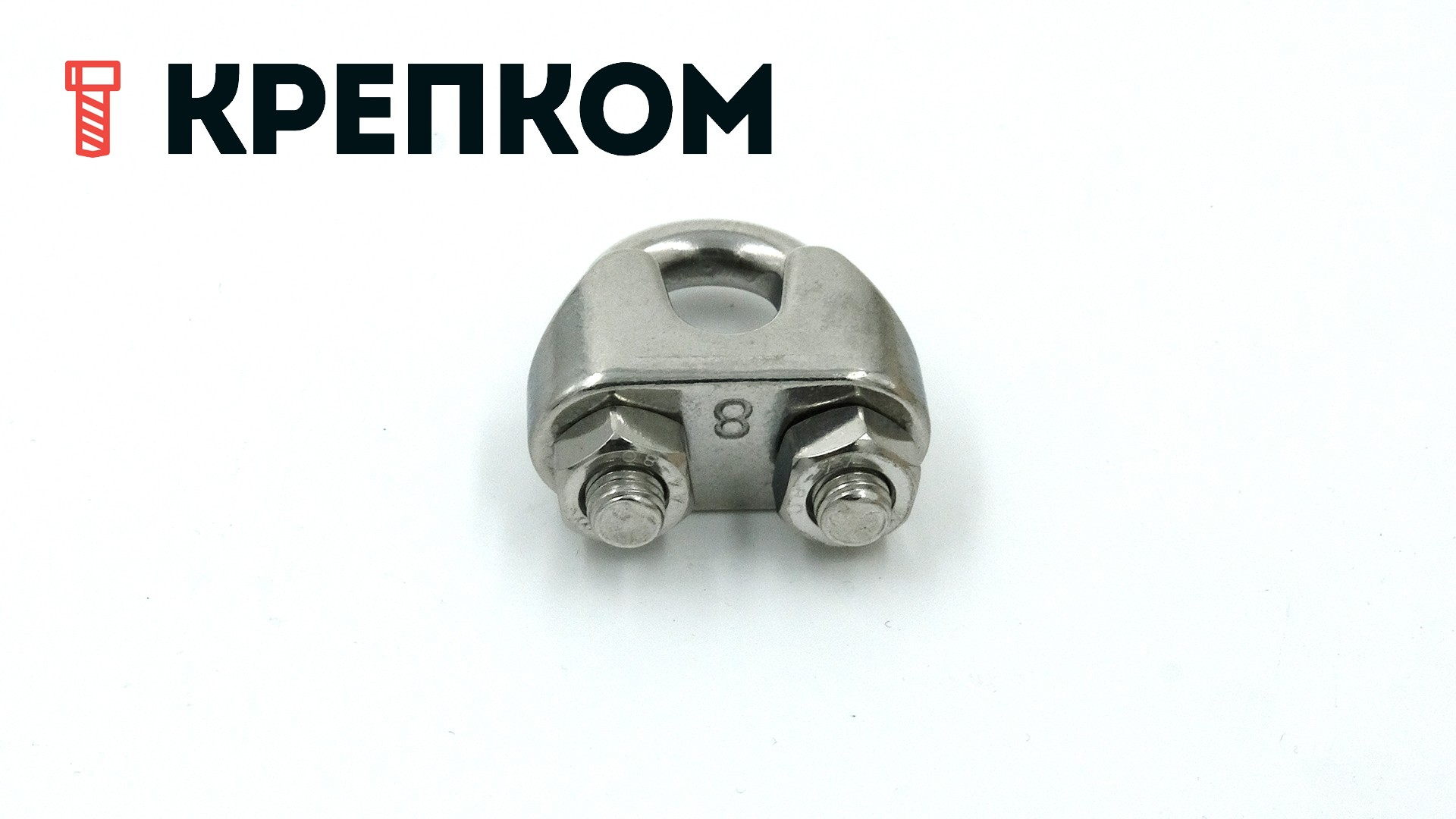

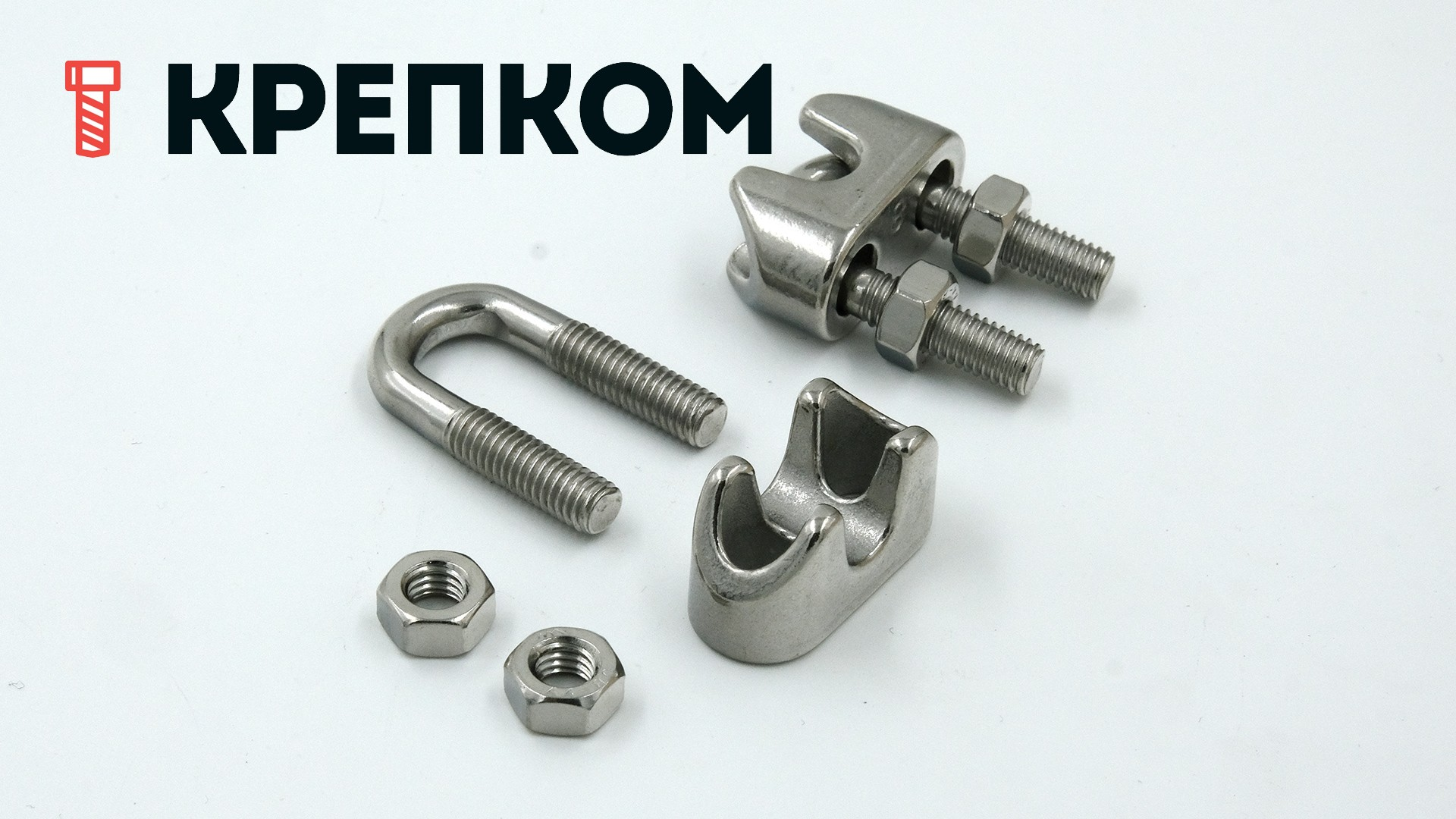

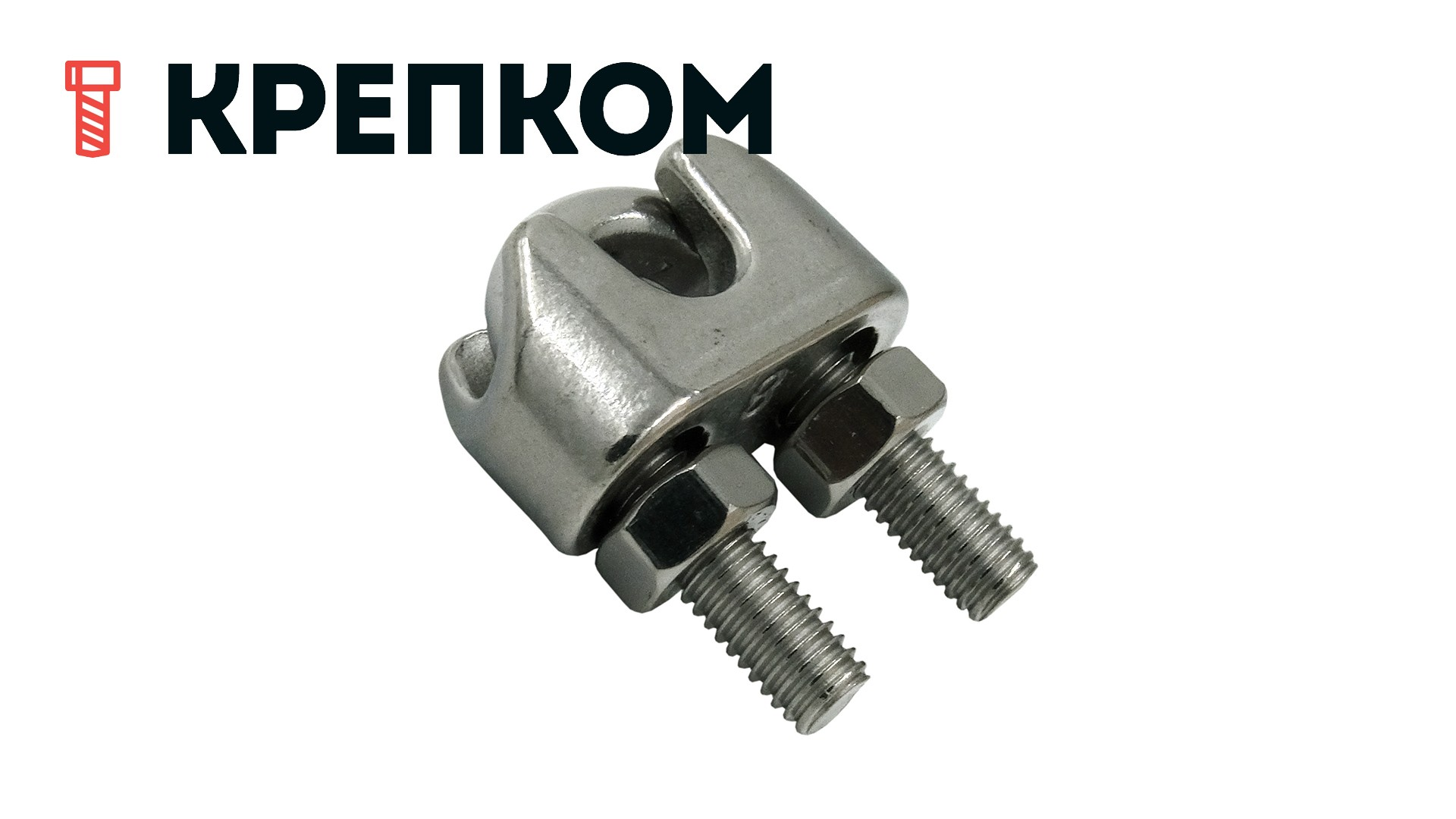

Нержавеющий тросовый зажим "слоник" DIN 741 (8248/9074) с двумя гайками состоит из U-образной скобы с резьбой в основании и литой колодки. Фиксация троса осуществляется путем затягивания шестигранных гаек на концах скоб. При этом в месте крепления необходимо использовать не менее 3-х таких соединителей.
Преимущества
- Коррозиестойкая сталь А2 придает зажимному приспособлению особую прочность и дает возможность использовать его в условиях повышенной влажности, перепадов температур, в некоторых агрессивных средах (по этому показателю она, однако, уступает кислостойкой стали А4);
- Зажим обладает большей выносливостью и более высоким запасом прочности, чем его стальной оцинкованный аналог.
Применение

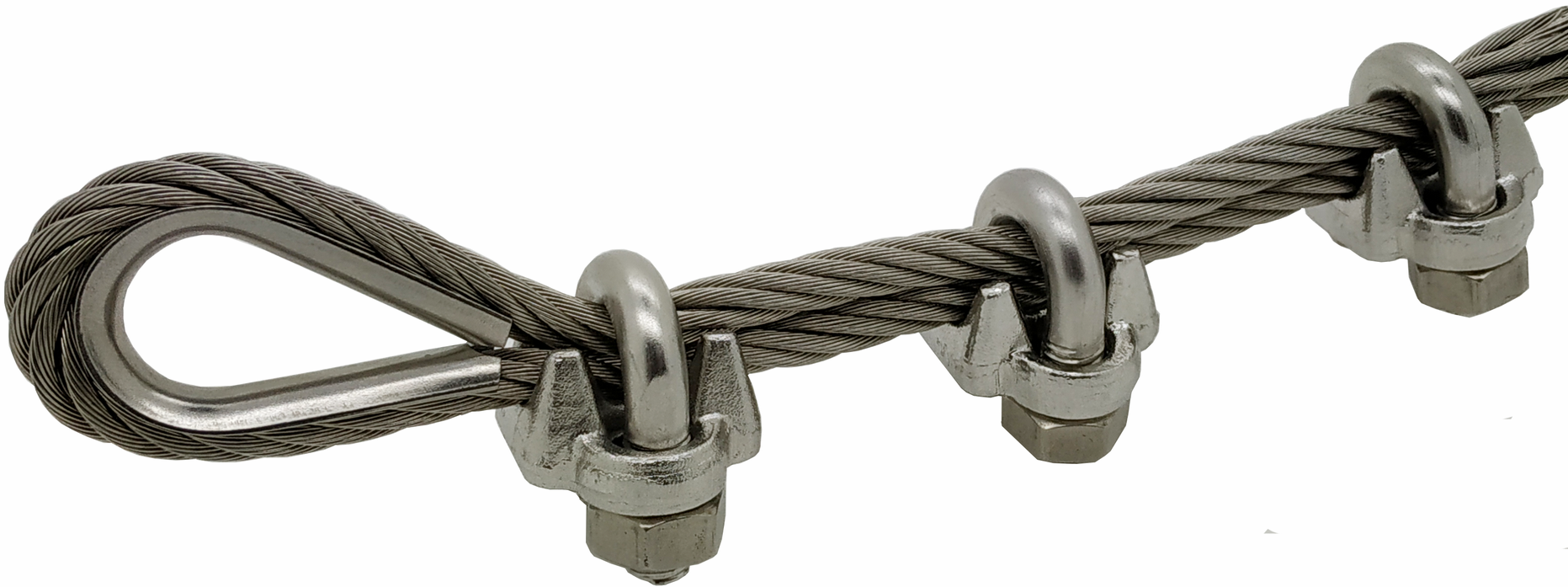

Зажимы для троса DIN 741 принадлежат к легкой серии, в быту их часто называют хозяйственными. С их помощью сращивают стальные канаты и изготавливают разъемные петли на их концах. Допускается использовать в конструкциях, которые в процессе эксплуатации не подвергаются воздействию грузовых нагрузок, например, для натяжения антенно-мачтового оборудования или в канатных ограждающих конструкциях. Также их используют для растяжки рекламных носителей, в рыболовстве, стоячем такелаже на судах, для погружения скважинных насосов, фиксации уличных конструкций.
Монтаж
Перед началом использования зажимов, следует убедиться, что:
- маркировка на изделии читаема;
- канатный зажим подобран в соответствии с диаметром троса;
- на зажиме нет трещин, зазубрин и прочих повреждений.
Не следует самостоятельно производить ремонт зажима и изменять его форму путем механической обработки, нагрева, сварки, поскольку данные действия могут повлиять на его работу.

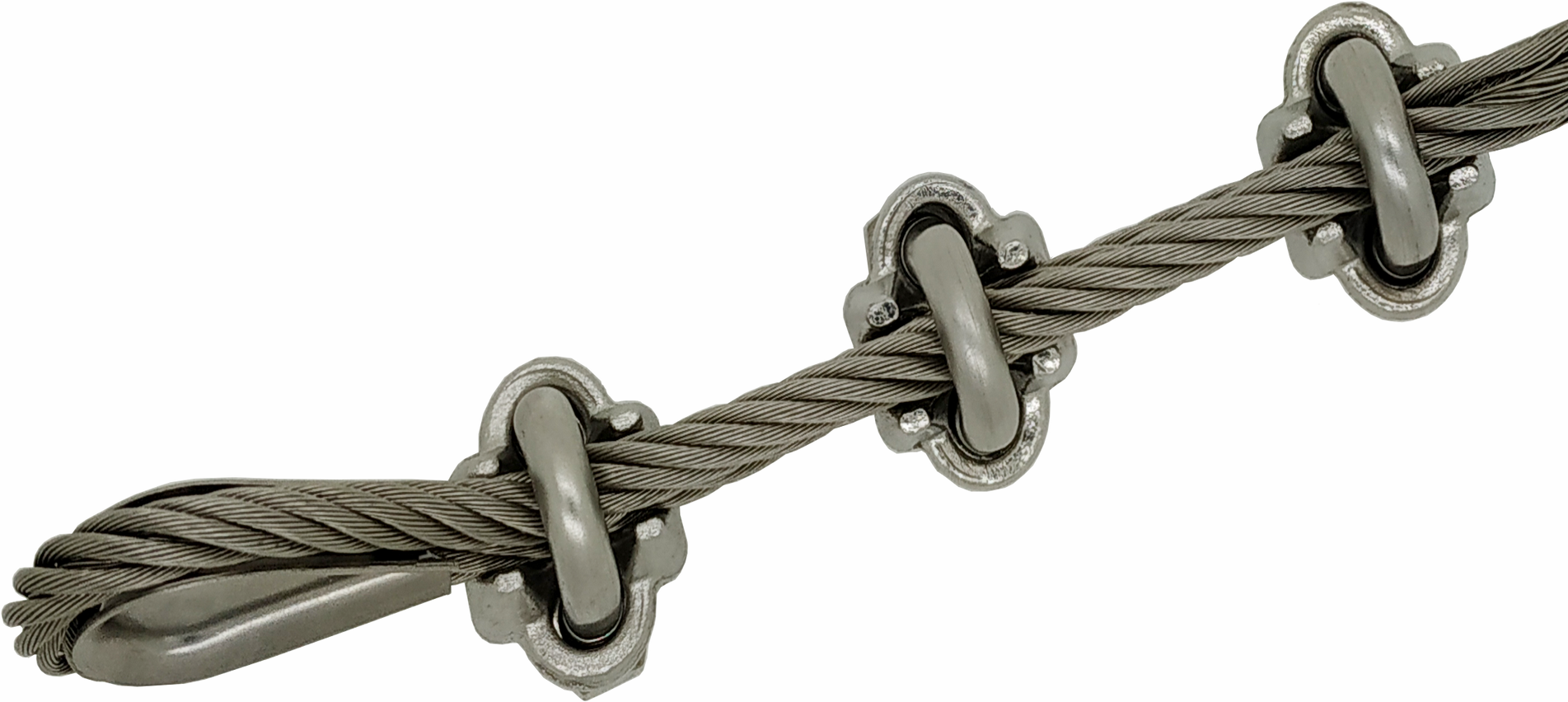

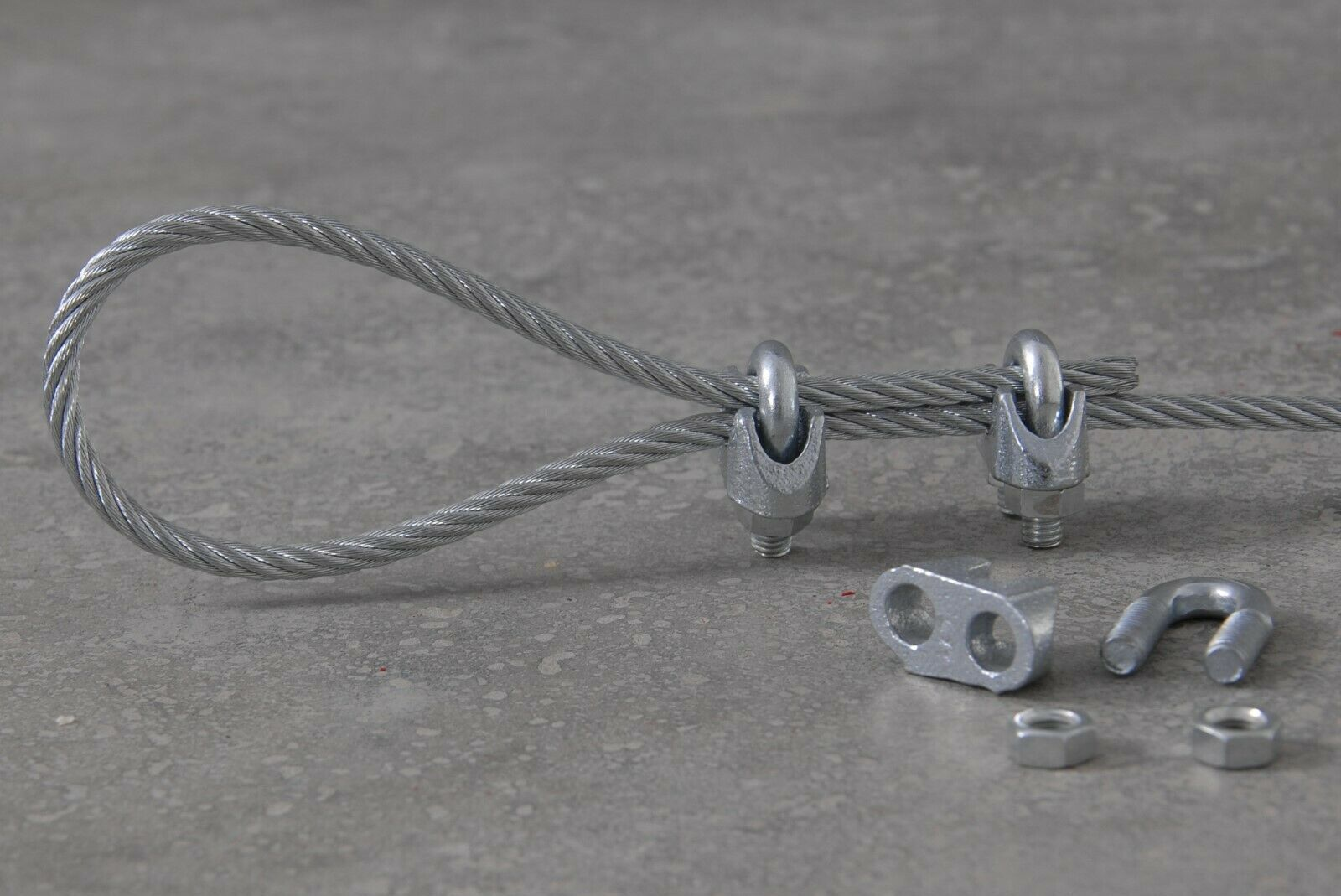

Пошаговая установка зажимов

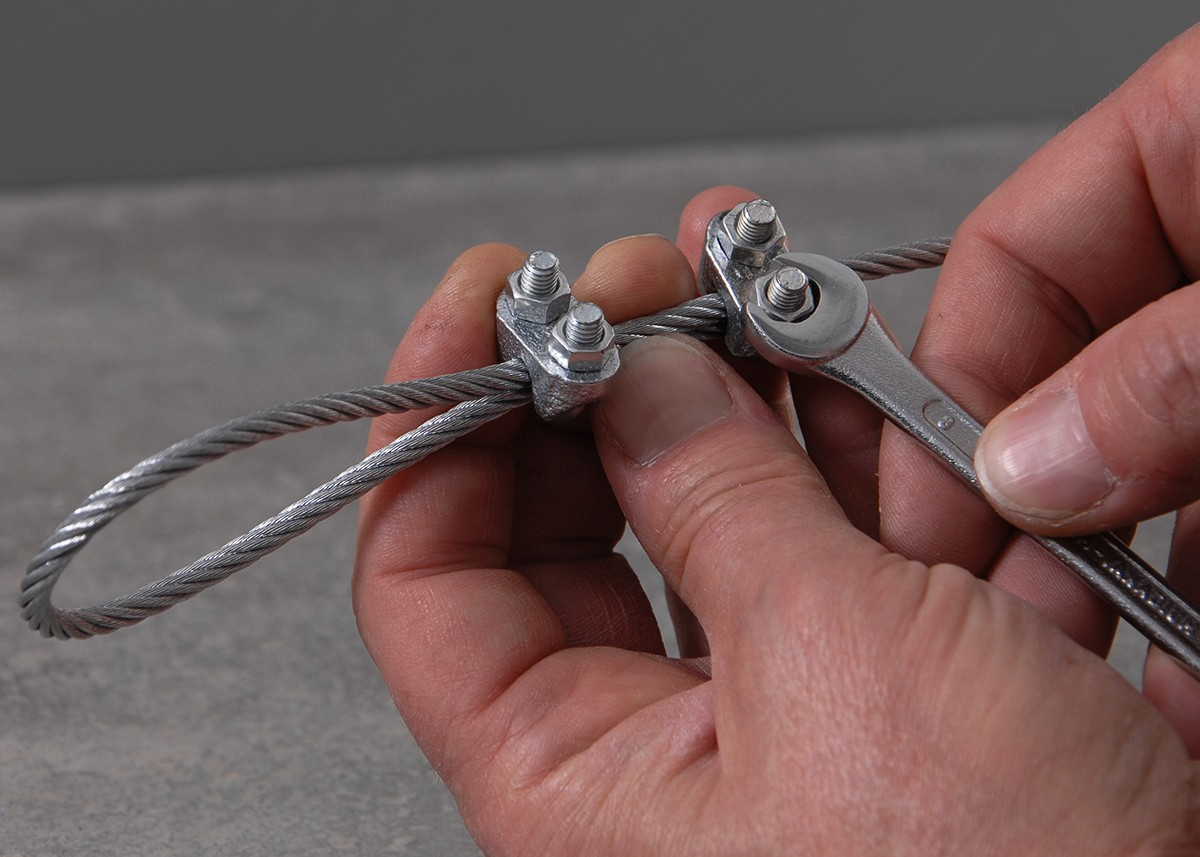

1. Первый элемент крепежа располагается на небольшом расстоянии от свободного конца петли. Гайки или болты затягиваются поочередно до достижения требуемого момента силы.
Шаг первый
2. Второй размещается ближе к петле, так, чтобы она имела минимальный ход деформации. Ход деформации можно проверить, попробовав сплюснуть петлю по направлению к зажиму после установки.
Шаг второй
3. Третий позиционируется точно между первыми двумя. При этом учитывается, что ответные части зажимов (те, со стороны которых затягиваются гайки или болты) должны быть направлены вниз.
Шаг третий
4. На отрезок магистрали подается нагрузка, равная или большая, чем требуемая. Проверяется затяжка гаек или болтов и, при необходимости, увеличивается.
При сращивании алгоритм действий по установке зажимов будет тем же.
.jpg)

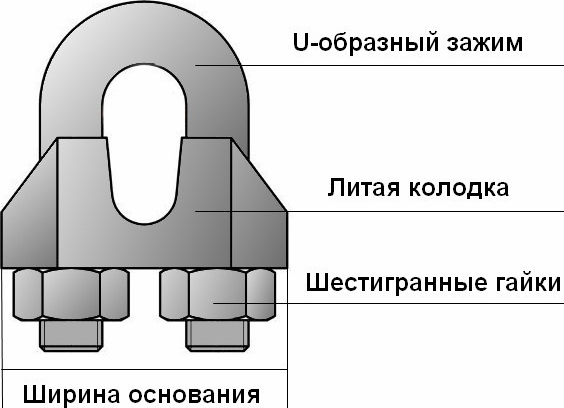

Схема
Размеры
|
Диаметр каната ø, мм |
Диаметр в дюймах, " | Ширина корпуса A, мм | Высота колодки B, мм | Размер под ключ C, мм | Резьба D, мм | Размер E, мм | Размер F, мм | Размер G, мм |
| 3 | 1/8 | 21 | 10 | 10 | М4 | 9 | 12 | 16,6 |
| 5 | 3/16 | 23 | 10 | 11 | М5 | 11 | 13 | 19,65 |
| 6 | 1/4 | 26 | 11 | 12 | М5 | 13 | 15 | 23,65 |
| 12 | 7/16 | 36 | 18 | 19 | М8 | 24 | 30 | 46,24 |
| 26 | 1 | 65 | 37 | 35 | М14 | 41 | 45 | 82,5 |
Характеристики
-
Тип зажимаС двумя гайками
-
DIN741
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А2
-
