Такелажный крюк — это основной элемент грузоподъемного оборудования. Он предназначен для захвата, фиксации и безопасного подъема грузов при помощи строп, кранов, тельферов, талей и других подъемных устройств. Такие крюки широко применяются в строительстве, производстве, логистике, судостроении, энергетике, горнодобывающей промышленности и на железной дороге.
В зависимости от конструкции и грузоподъемности, такелажные крюки используются на разных объектах для решения множества задач: от подъема контейнеров до монтажа металлических конструкций, от перевозки бетонных плит до перемещения рулонов стали. Их надежность, соответствие стандартам безопасности и грамотный выбор под конкретную задачу — залог эффективной и безопасной работы.
Критерии и советы выбора
Грузоподъемность
Главный критерий — знание точной массы груза, который предстоит поднимать. Все крюки имеют предельную рабочую нагрузку WLL. Ее превышение чревато разрывом, поломкой оборудования или травмами. Рекомендуется для соблюдения мер безопасности выбирать крюки с запасом прочности от 4:1 до 6:1, в зависимости от области применения и нормативных требований.
Тип стропа

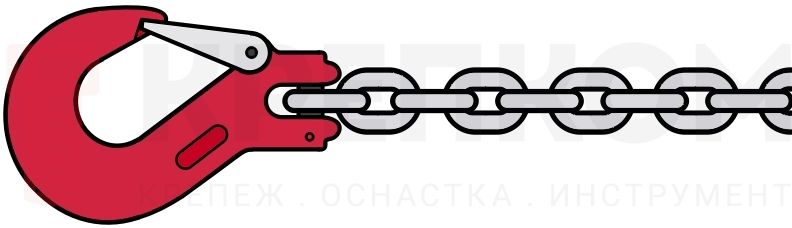

Крюк должен быть совместим с типом стропа: цепным, канатным или текстильным. Например, одни модели имеют ушко для соединения с цепной ветвью с помощью разъемного соединительного звена, другие — скобу со штифтом для коуша троса. Неправильная комбинация снижает надежность соединения.
Условия эксплуатации
Следует учитывать среду, в которой будет эксплуатироваться инструмент. На стройке зимой, в литейном цехе при температуре 600°C или на грузовом терминале под дождем — важно подобрать материал крюка и тип покрытия. Для агрессивных сред выбирают нержавеющую или легированную сталь с антикоррозийной защитой.
Предохраняющие элементы
Защелка — элемент, препятствующий самопроизвольному соскальзыванию груза. В большинстве случаев защелка обязательна. Но есть исключения: например, литейные и сортировочные крюки чаще используют без защелки, так как она мешает захвату предметов нестандартной формы.
Нормы и стандарты
Крюк должен соответствовать отраслевым или государственным стандартам (например, ГОСТ, DIN, ISO). Это гарантирует безопасность при эксплуатации и облегчает техосмотр оборудования.
Виды такелажных крюков и их особенности

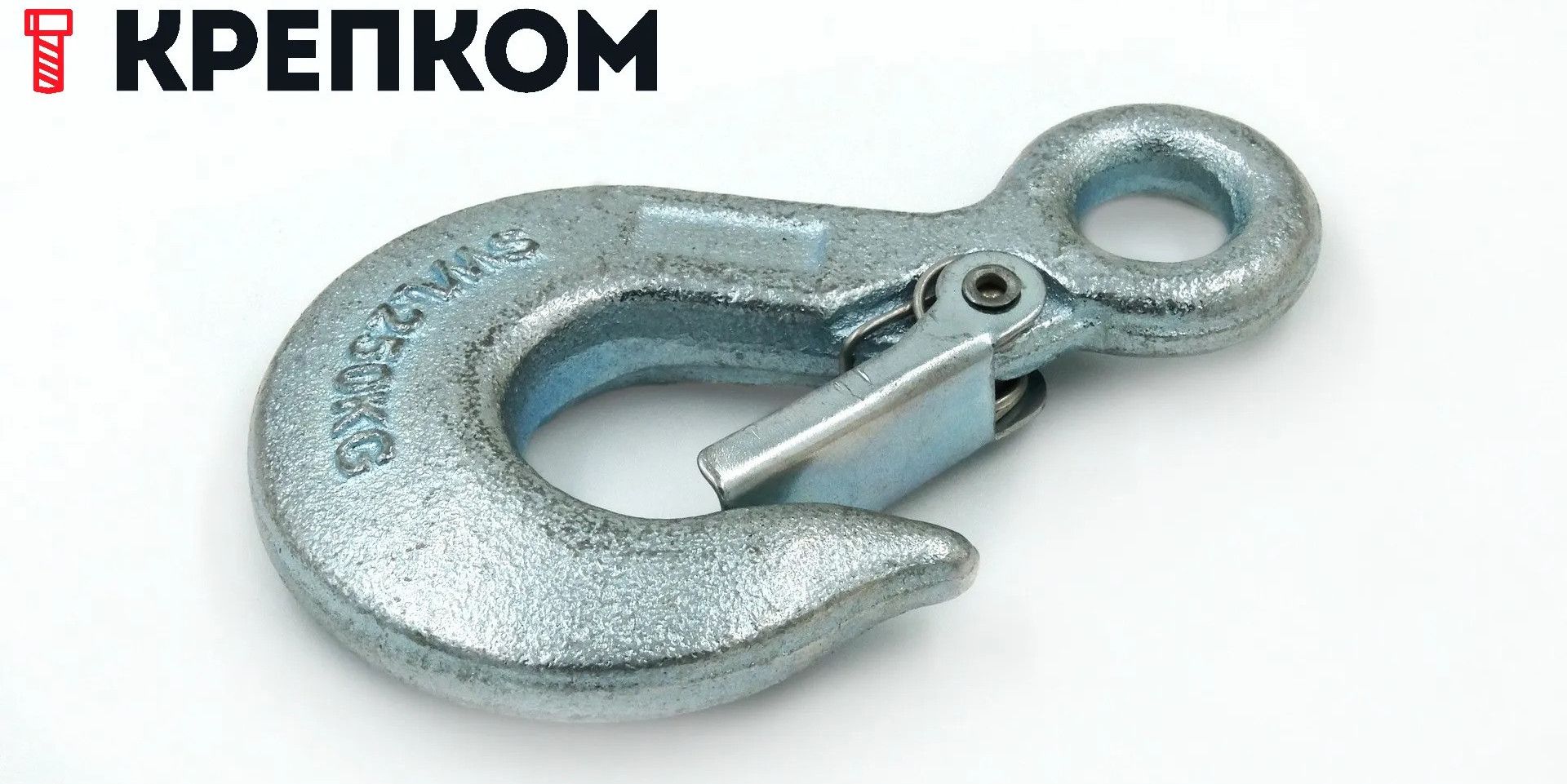

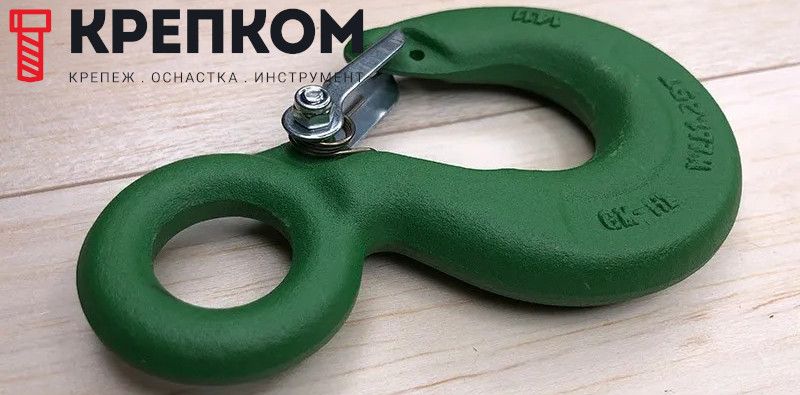

Крюк с ушком
Крюк с кольцевым соединением — один из универсальных вариантов, который используется в качестве концевого элемента строп, лебедок, талей, траверс и других грузоподъемных приспособлений. Имеет проушину в верхней части, через которую крепится к цепи или тросу. Позволяет свободно вращать и позиционировать груз. Надежен и широко применяется в промышленности, строительстве и логистике.

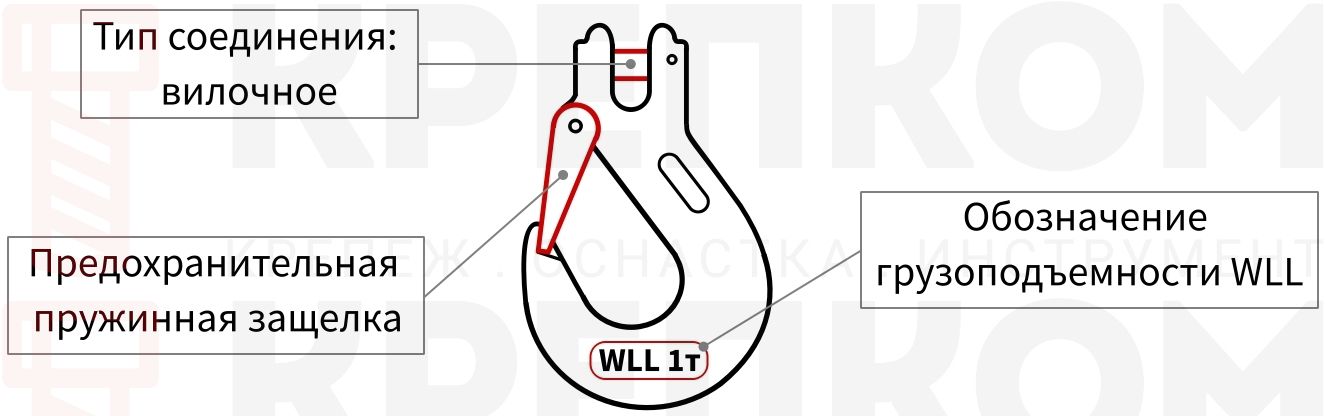

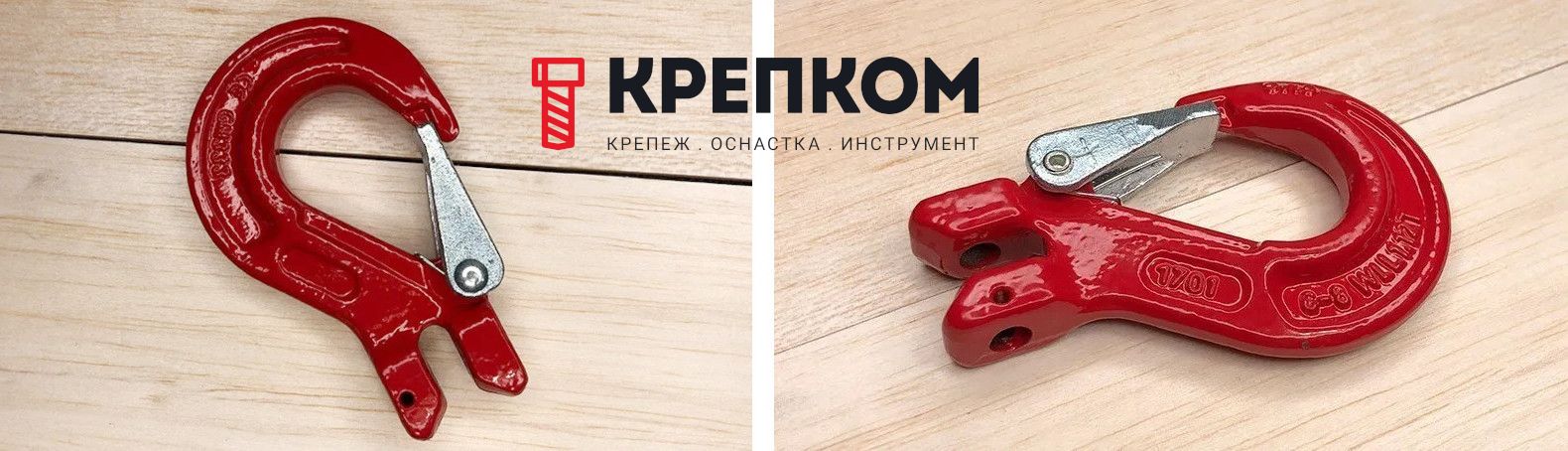

Крюк с вилочным сопряжением
Крюк с вилочным соединением и фиксирующим штифтом обеспечивает надежное разъемное механическое соединение с цепью. Если крюк поврежден — его можно заменить, не выбрасывая весь строп. Используется там, где важна быстрая замена элементов.

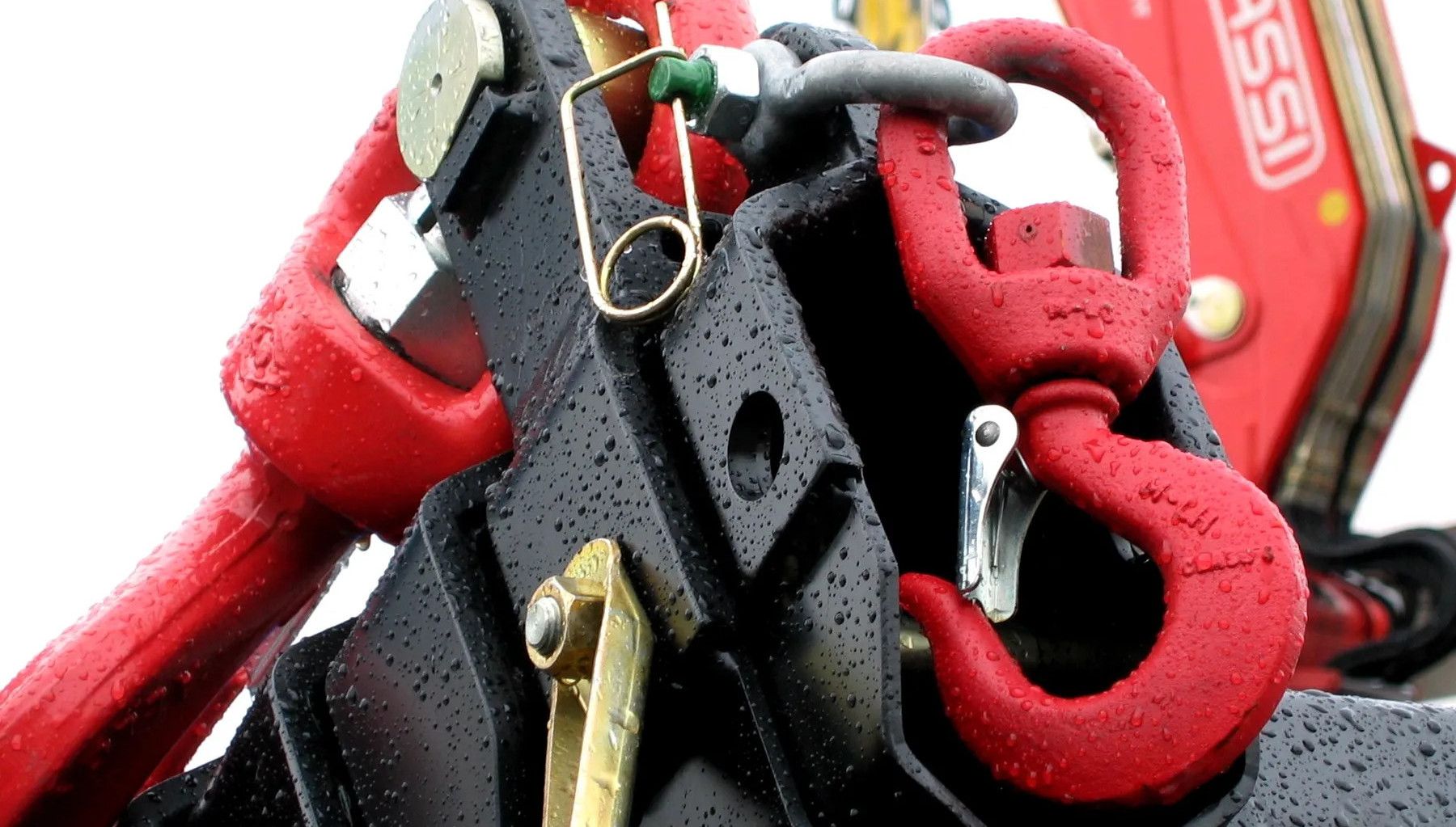

Поворотный крюк (крюк с вертлюгом)
Вращающийся крюк бывает двух типов:
- Поворотный позиционирующий — крутится вручную, но не под нагрузкой.
- С подшипником — может вращаться даже при полной нагрузке, что предотвращает закручивание строп. Применяется при работе с длинномерными, нестабильными грузами.
Литейный крюк
Используется в металлургии. Это крюк с широким зевом, спроектированный для подъема за проушины нестандартных габаритов. Благодаря высокой термостойкости, литейный крюк с широким зевом используется на грузоподъемных механизмах для транспортировки расплавленного металла, жидкого шлака и других горячих материалов. Изготавливается без защелки, чтобы упростить захват в условиях высокой температуры и ограниченного доступа. Используется также для обхвата груза цепями по типу «удавки».
Крюк-захват
Оснащен изогнутыми зубцами, которые прочно вцепляются в нестандартные, неровные поверхности. Идеален для перемещения древесины, металлоконструкций, труб. Часто используется в аварийно-спасательных и строительных работах.
Крюк для бочек и рулонов
Специальная конструкция для зацепа за горловину или торцевые петли емкостей и катушек. Используется в логистике, на складах, в пищевой и химической промышленности.

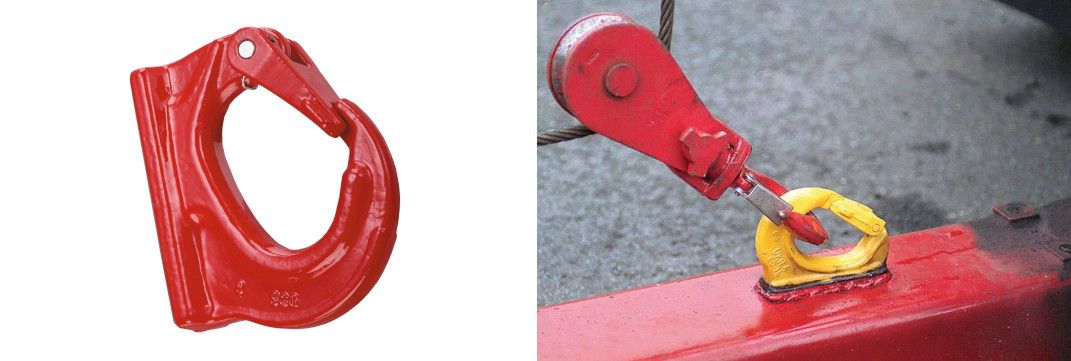

Крюк с приварной площадкой
Приварной крюк — это тип такелажного крюка, который имеет специальную площадку или основание для фиксации на опорной поверхности с помощью сварки. Он устанавливается на траверсах, ковшах экскаваторов, погрузчиках и транспортных средствах. Используется как стационарная точка зацепа стропов. Особое внимание уделяется безопасности: приварной крюк оснащен предохранителем, который предотвращает случайную расстроповку груза.
Крюк укорачивающий (ограничитель)
Эти незаменимые элементы такелажа служат для оперативного изменения длины цепной ветви, позволяя мгновенно адаптировать строп под конкретные задачи. Крюк-ограничитель подбирается строго по диаметру и грузоподъемности цепи. Особенно востребован при транспортировке грузов нестандартной формы или габаритов, где важна гибкость в настройке строповочной системы. Также критически важны на объектах с ограниченным рабочим пространством, где действуют строгие лимиты по высоте подъема оборудования.
Дополнительные функции и модификации
- Индикаторы нагрузки — визуально показывают перегруз.
- Подшипники и шарниры — снижают крутящий момент на строп.
- Сменные защелки — экономят на обслуживании: при поломке меняется только защелка, а не весь крюк.
- Замок запирающийся под действием собственной массы — исключает риск соскальзывания петли груза.
Рекомендации по эксплуатации и обслуживанию

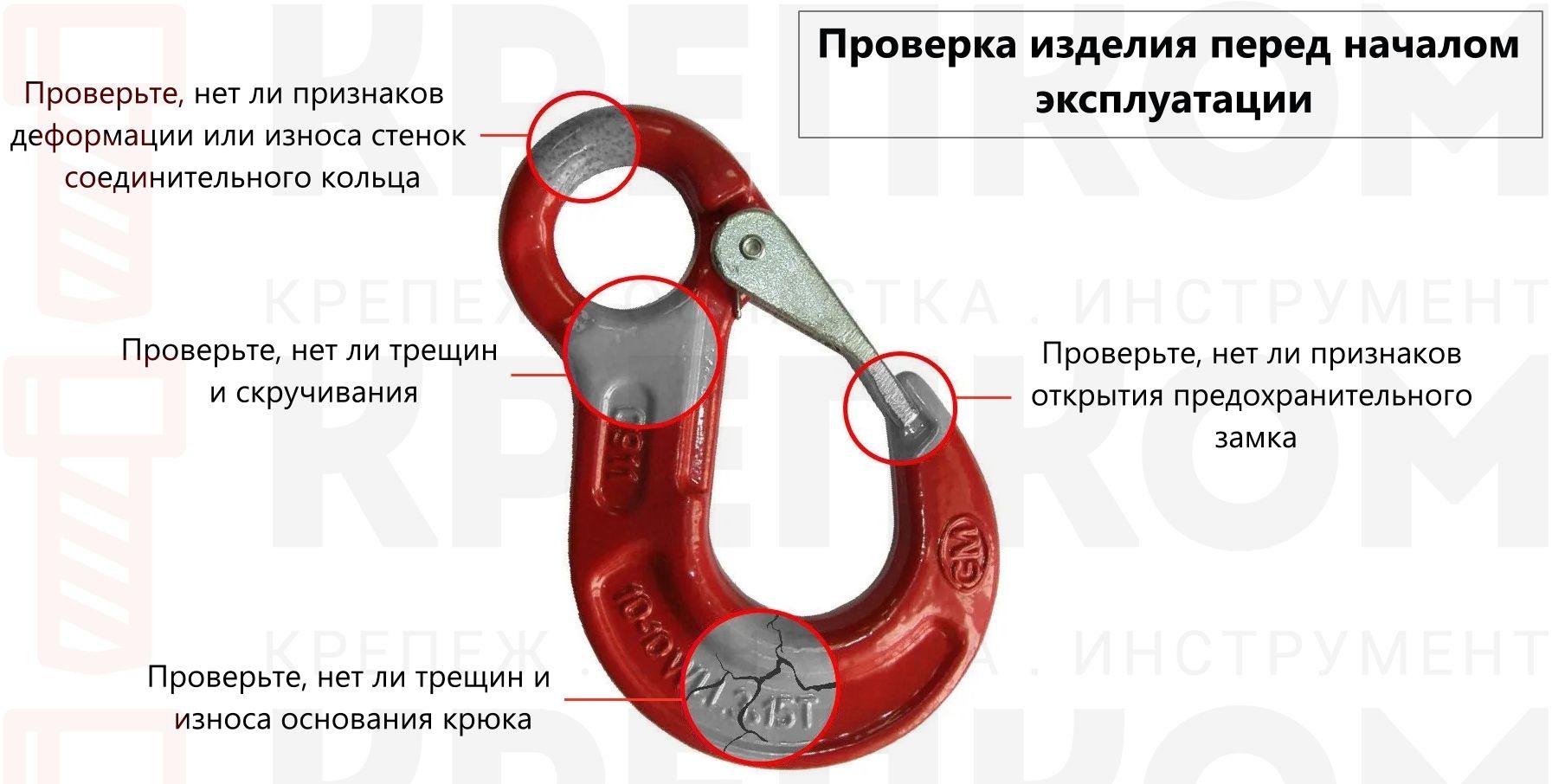

- Регулярные осмотры. Перед каждым использованием крюк следует осмотреть на предмет деформаций, трещин, износа защелок.
- Замена защелок. Если предохранительная защелка повреждена, её необходимо заменить оригинальной деталью, а не «подручными средствами».
- Хранение. Крюки должны храниться в сухом помещении, без доступа агрессивных сред.
- Сертификация. Используйте только те крюки, которые прошли испытания и имеют паспорт изделия.
Примеры применения в отраслях
- Строительство: Поворотные крюки для подъема бетонных панелей и ферм, литейные крюки для арматурных изделий.
- Металлургия: Сортировочные крюки для листового проката, самозапирающиеся крюки на мостовых кранах.
- Логистика и склады: Крюки с защелкой и вилочные адаптеры для контейнеров.
- Производство: Комбинированные крюки для поднятия оборудования и заготовок.
- Морская промышленность: Крюки с антикоррозийным покрытием, поворотные устройства.
Вывод
Такелажный крюк — это инструмент, от которого зависит безопасность персонала и сохранность груза. Поэтому к его выбору нужно подходить профессионально. Оцените все условия, проконсультируйтесь со специалистом, проверьте сертификаты и никогда не превышайте предельно допустимую нагрузку.
И помните: правильно выбранный крюк — это страховка от простоев, убытков и аварий. Лучше потратить больше времени на подбор, чем заниматься устранением последствий.
