Заказывая крепеж, вы наверняка сталкивались с путаницей: в одном прайсе это называют «шпилька DIN 975», в другом — «штанга DIN 976», а в проектной документации и вовсе фигурирует «шпилька ГОСТ 22042».
Дело в том, что за этими стандартами стоят принципиально разные детали: одни режут болгаркой на стройке, другие — вкручивают в авиационный двигатель. Перепутать их — значит поставить под угрозу всю конструкцию.
Давайте раз и навсегда разберемся, в чем разница между этими стандартами, как расшифровывать маркировку и какой крепеж выбрать для вашей задачи.
«Длинные» — резьбовые штанги DIN 975 и DIN 976
Это, по сути, длинный металлический стержень с резьбой по всей длине. В народе их часто называют «резьбовыми штангами».

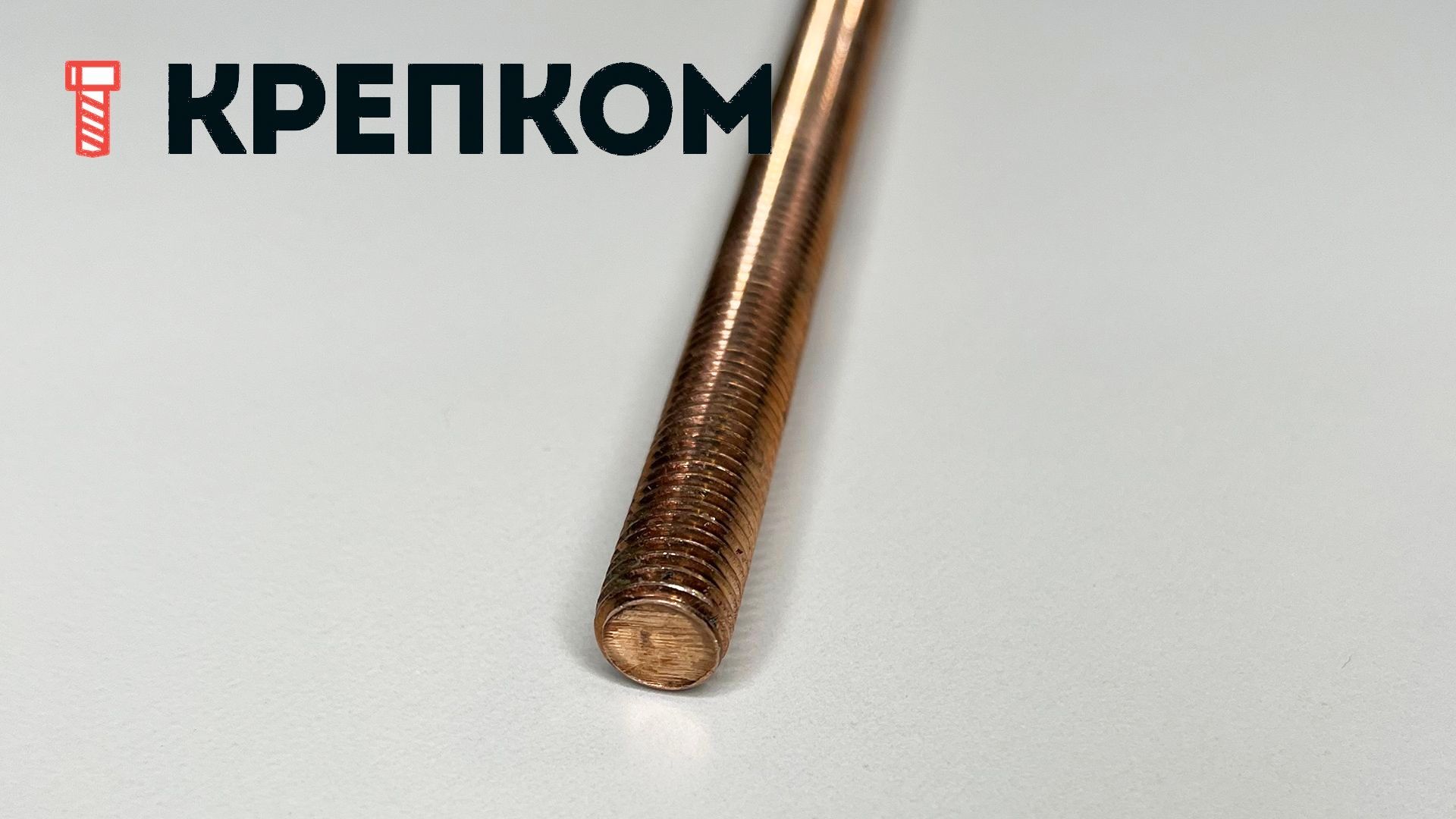

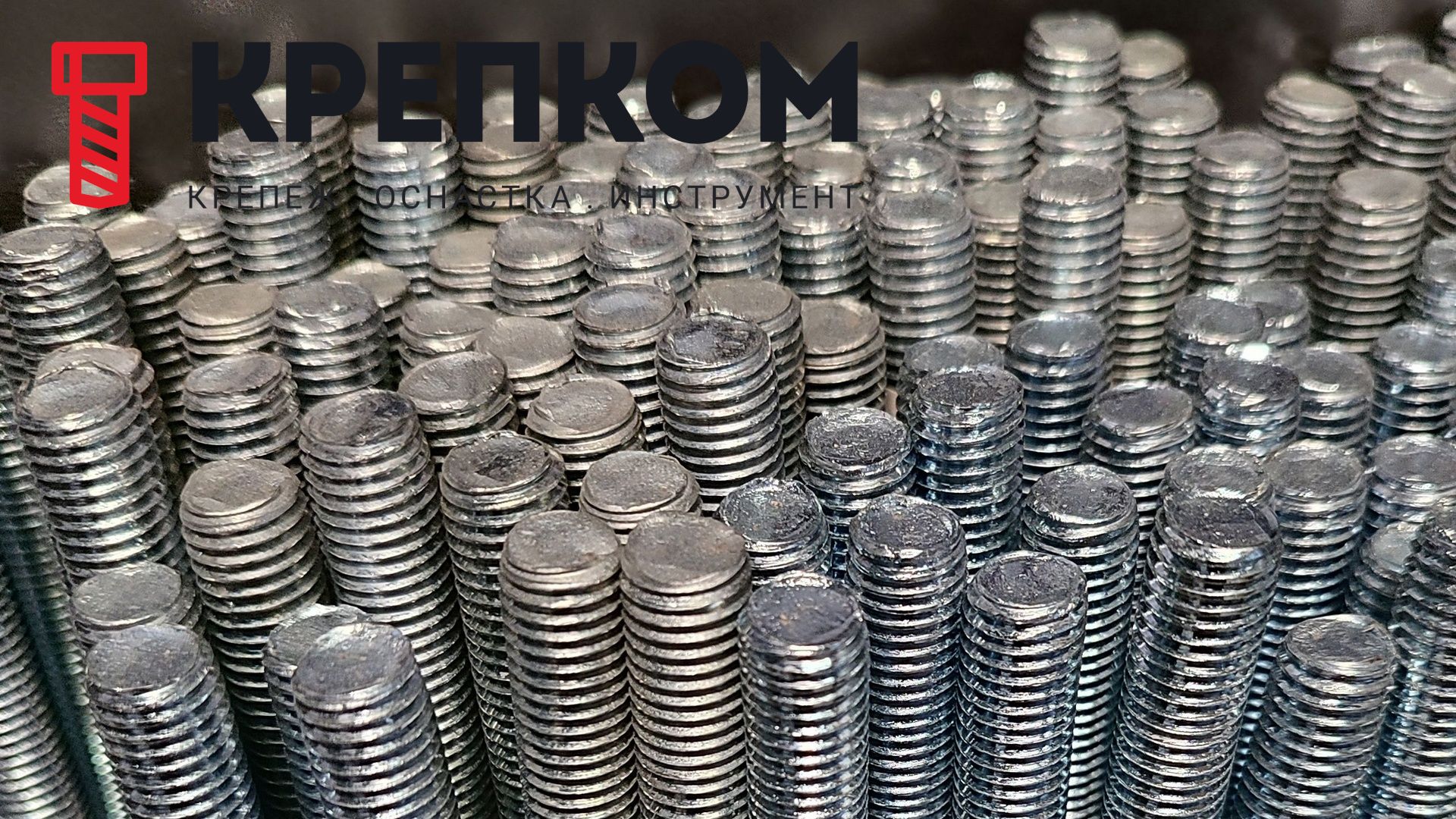

- DIN 975 — это резьбовые шпильки стандартной длины: 1000, 2000, реже 3000 мм. Диаметр — от М2 до М52. Главное их преимущество — возможность отрезать отрезок нужной длины «болгаркой» прямо на стройплощадке или в мастерской.
- DIN 976 — готовая деталь диаметром от М2 до М72. По сути те же шпильки с полной резьбой, но уже нарезанные на конкретные длины (отрезки от штанги DIN 975) от 5 до 500 мм, а также 1000, 2000, 3000 мм.
Главная задача — стягивать удаленные друг от друга детали, создавать подвесные конструкции и наращивать крепеж с помощью муфт.

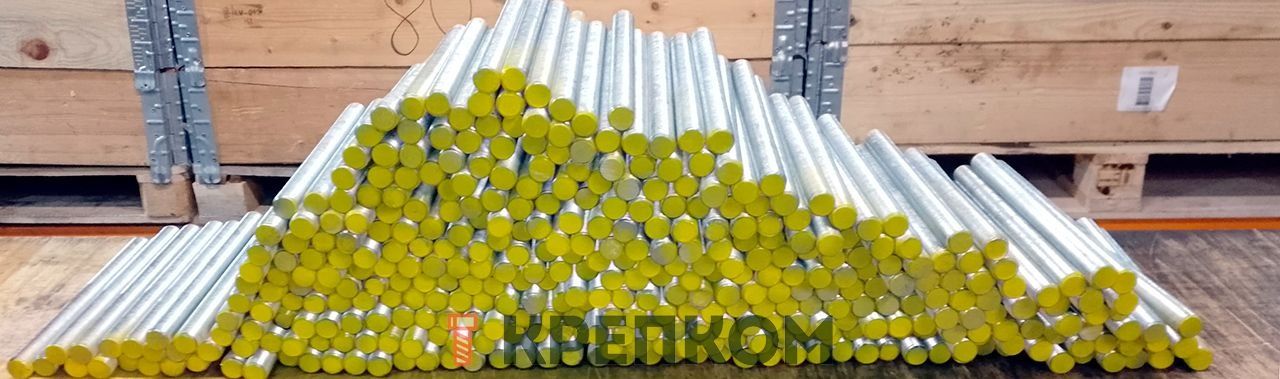

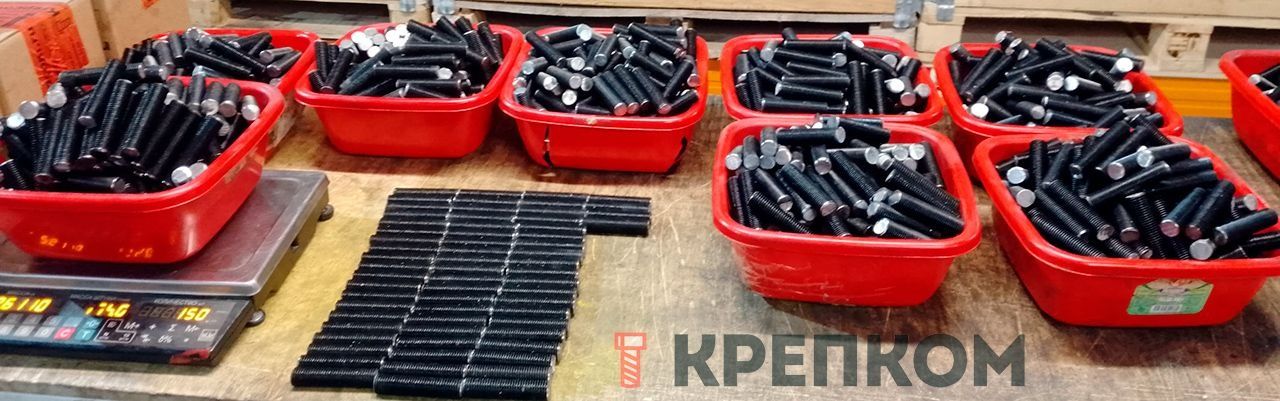

Крепком оказывает услуги по резке шпилек. Отправить заявку можно здесь.
Где используют:
- Подвес вентиляции, кабельных лотков, воздуховодов к потолку
- Стяжка деревянных балок и элементов опалубки
- Крепление оборудования к фундаменту через анкеры
Расшифровка маркировки: что скрывается за RL и CH?

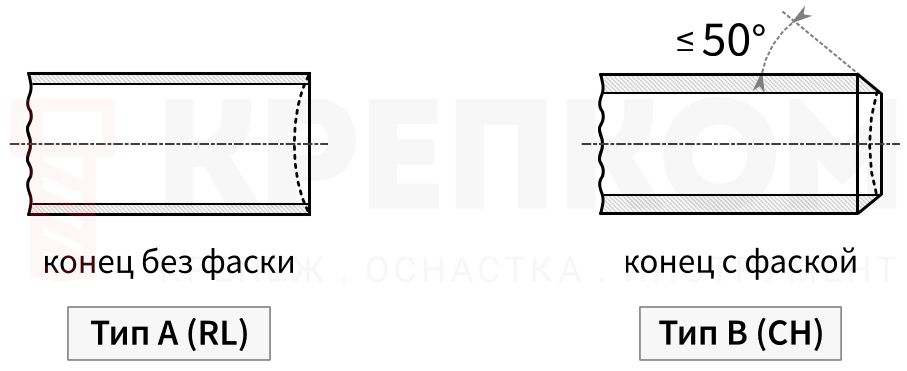

Согласно актуальной версии DIN 976-1, шпильки могут выпускаться в двух исполнениях, которые различаются формой концов резьбы: Тип A (RL) и Тип B (CH). Эта характеристика регламентируется международным стандартом DIN EN ISO 4753 («Детали с наружной метрической резьбой ISO. Концы деталей»).
Тип A (RL): базовая, универсальная форма
- Концы шпильки имеют стандартную, «как есть после накатки» (RL) форму, то есть без дополнительной фаски или скоса.
- Минусы: первую гайку или муфту накручивать сложнее.
Тип B (CH): для быстрой и точной сборки
- Концы шпильки снабжены конической фаской или закруглением, такая форма обозначается как CH (chamfered) .
- Плюсы: идеальный «заход» для первой гайки или резьбовой муфты.
Практические советы
Проблема «первой гайки»: если вам досталась шпилька Типа А (RL), и гайка не идет, никогда не накручивайте ее силой или гайковертом на полную мощность. Это гарантированно сорвет первые витки резьбы (эффект «стриппинга»). Сначала аккуратно пройдитесь по торцу напильником или используйте резьбонарезную плашку, чтобы имитировать фаску.

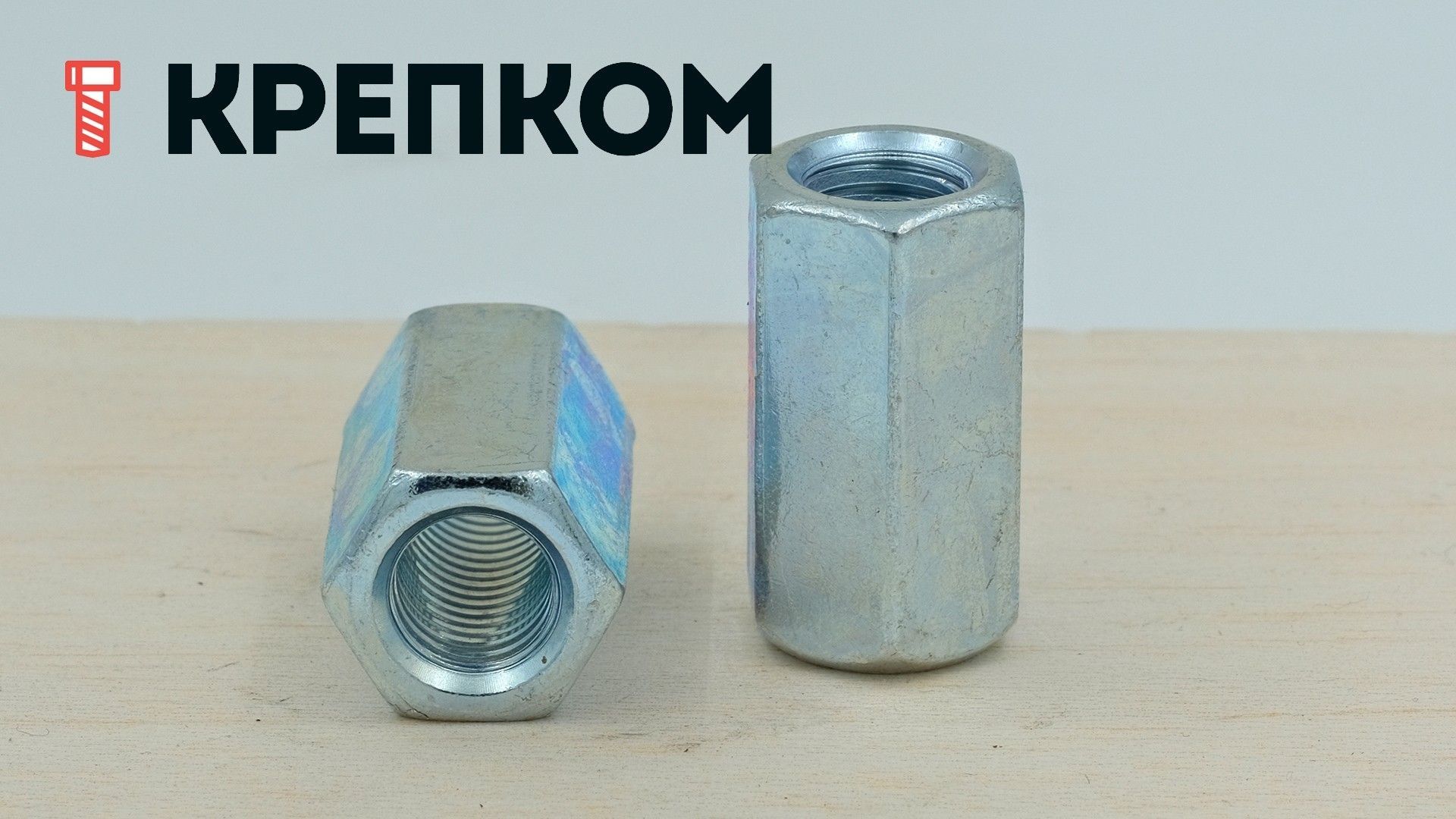

Работа с муфтами: если вы соединяете две шпильки резьбовой соединительной гайкой-муфтой (например, для увеличения длины анкерного крепления), использование Типа B (CH) обязательно. Без фаски муфта может пойти по резьбе с перекосом, что приведет к заклиниванию или срыву внутри муфты.
Как установить резьбовой стержень на потолок? - читайте в нашей статье: Руководство по резьбовым стержням (шпилькам).

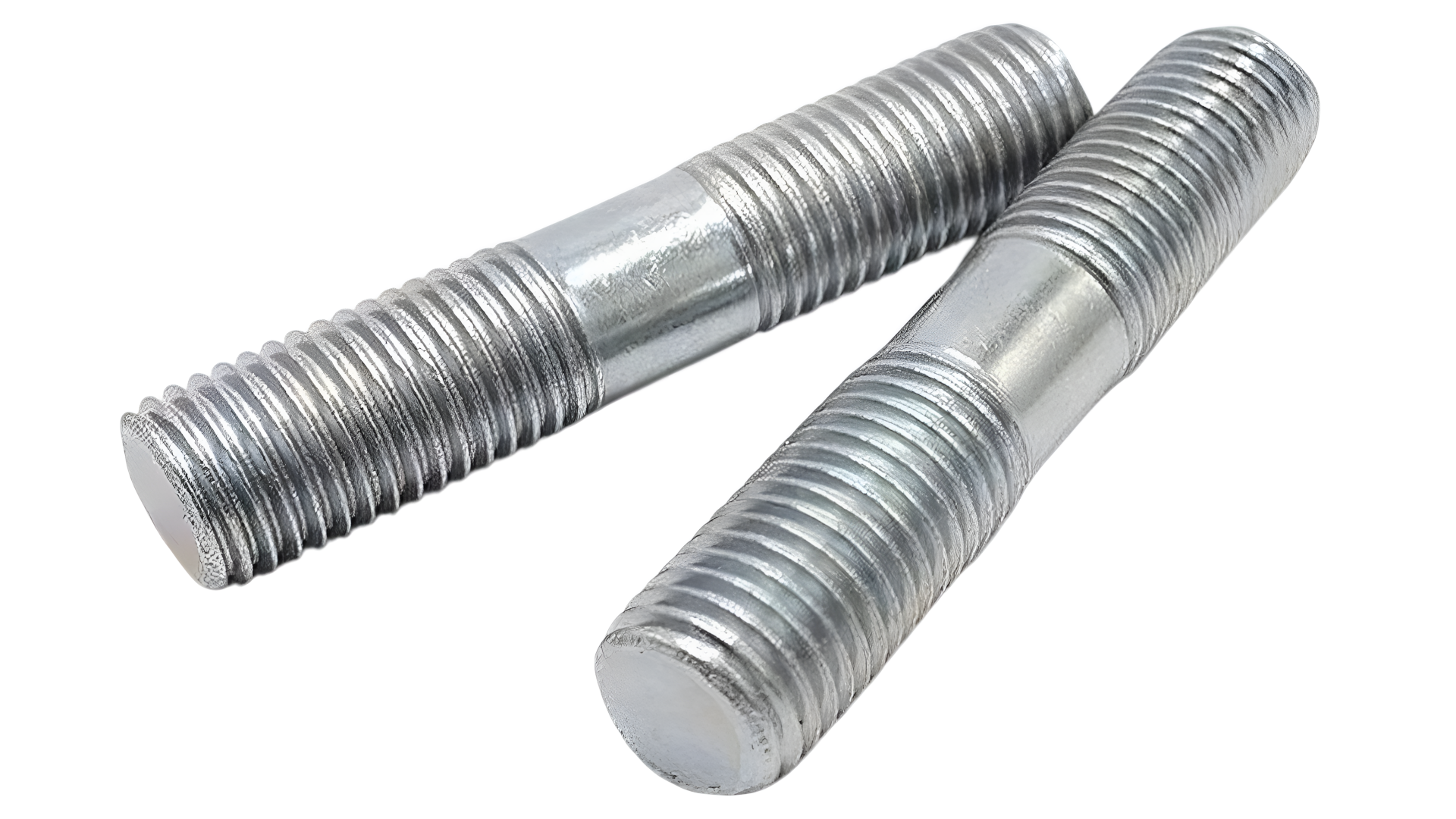

«Короткие» — машиностроительные шпильки ГОСТ 22042 и ГОСТ 22043
Это шпильки для деталей с гладкими сквозными отверстиями. Резьба у них только на концах, а посередине — гладкий стержень. Резьбовые концы имеют одинаковую длину. Диаметр таких шпилек — от М2 до М48, общая длина — от 10 до 500 мм.
Важно не путать их со шпильками с ввинчиваемым концом (где резьбы разной длины). Если шпилька имеет «короткую» и «длинную» резьбу — она предназначена для вкручивания в корпус детали.
Шпильки ГОСТ 22042/22043 работают иначе: они не вкручиваются в основание, а продеваются насквозь через обе соединяемые детали и надежно стягиваются гайками с обеих сторон.
Преимущества
- Идеальны для соединений, где обе детали имеют сквозные гладкие отверстия.
- Обеспечивают равномерное распределение нагрузки при стяжке двумя гайками.
- Выдерживают высокие осевые нагрузки и гарантируют жесткость соединения даже в условиях вибрации.
- Позволяют легко разбирать и собирать узел без повреждения резьбы в корпусе.
Длина резьбовых концов (b) зависит от общей длины шпильки (L) и диаметра резьбы (d). В стандартах приведены подробные таблицы соответствия. Например, для шпильки М10 длиной до 120 мм длина резьбовых концов составит 26 мм, а для шпильки длиной 200 мм и более — уже 45 мм. Также по заказу возможна резьба по всей длине стержня.
Где используют?
- Сборка двигателей, компрессоров, насосов
- Фланцевые соединения трубопроводов
- Ответственные узлы в авиа- и машиностроении
Как выбрать между ГОСТ 22042 и 22043?
- ГОСТ 22043-76 (Класс точности А): для высокоответственных, точных соединений с повышенными требованиями к соосности и качеству поверхности резьбы (машиностроение, энергетика).
- ГОСТ 22042-76 (Класс точности В): для общемашиностроительных и строительных задач, где допуски могут быть немного шире, но требуется высокая прочность и экономическая эффективность.

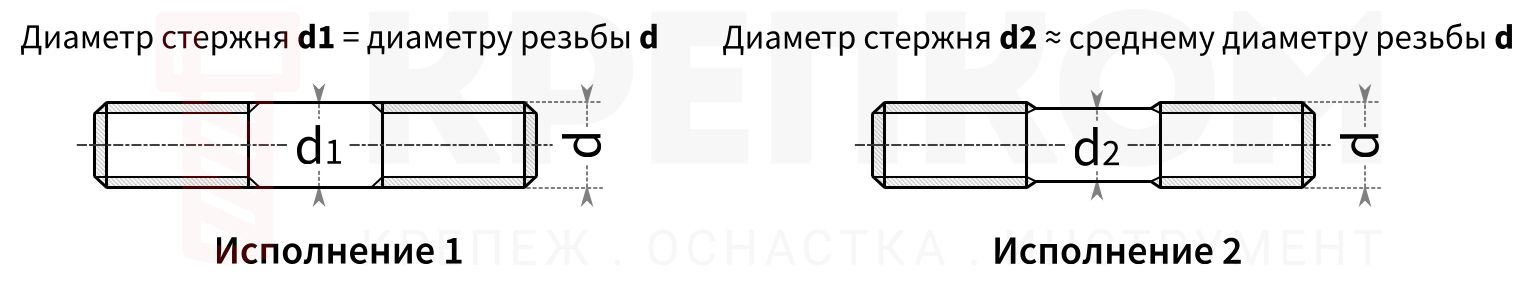

Два варианта исполнения
- Исполнение 1: диаметр гладкой (безрезьбовой) части стержня равен номинальному диаметру резьбы.
Где применяют: стандартные, статичные соединения. Фланцы, металлоконструкции, общемашиностроительные задачи. Это самый массовый и экономичный вариант.
- Исполнение 2: диаметр гладкой части стержня приблизительно равен среднему диаметру резьбы.
Где применяют: ответственные узлы, работающие в условиях вибрации, переменных нагрузок и температур (двигатели, турбины, компрессоры, тяжёлое прессовое оборудование).

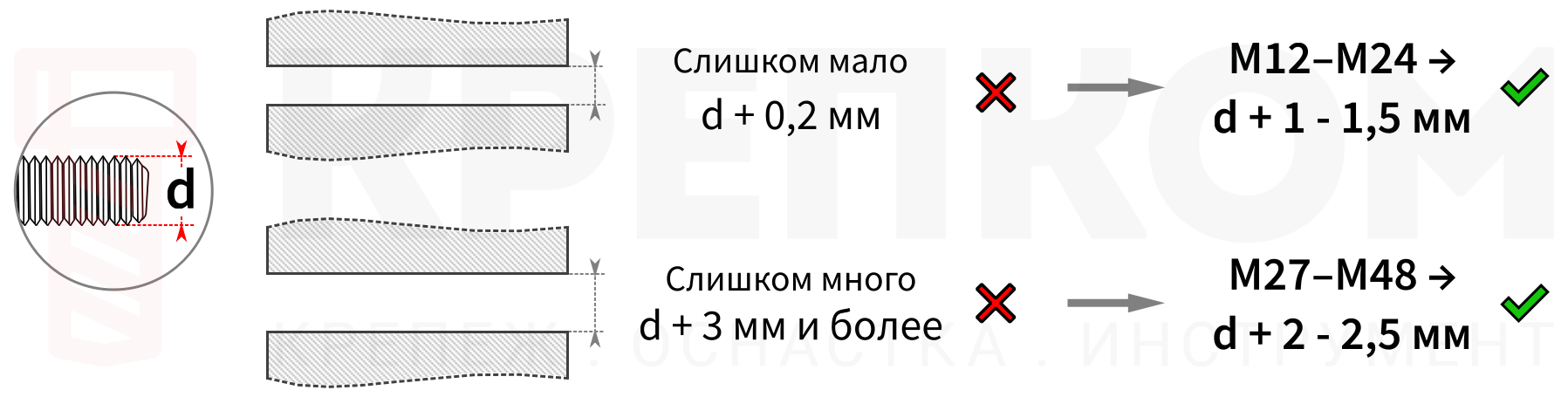

Как сверлить отверстия под шпильки ГОСТ 22042-76?
Главное правило: отверстие должно быть сквозным и гладким, но не любым.
- Слишком мало (d + 0,2 мм) → шпилька не войдет из-за несоосности деталей. Итог: кувалда и брак.
- Слишком много (d + 3 мм и более) → люфт, шпилька работает на срез, а не на растяжение. Итог: разрушение узла.
Оптимальный зазор:
- для М12–М24 → d + 1…1,5 мм
- для М27–М48 → d + 2…2,5 мм
Главные отличия: шпаргалка для выбора
| Параметр | DIN 975 / DIN 976 | ГОСТ 22042 / ГОСТ 22043 |
| Резьба | По всей длине стержня | Резьбовые концы одинаковой длины, середина гладкая |
| Длина | 1000, 2000, 3000 мм / 5 - 500 мм и 1000, 2000, 3000 мм | 10 - 500 мм (фиксированные размеры) |
| Диаметр | М2 - М52 / М2 - М72 | М2 - М48 |
| Главная задача | Стяжка, подвес, наращивание конструкций | Точное соединение деталей в механизмах |
| Где применяют | Строительство, монтаж инженерных систем, подвес потолков | Машиностроение, фланцы, двигатели, редукторы, тяжелые механизмы |
| Классы прочности | 4.6, 5.6, 8.8, 10.9 / 4.8, 5.6, 5.8, 8.8, 10.9, 12.9 | От 4.8 до 12.9 Зависит от марки стали (Ст3, 20, 35, 40Х, 35Х, 30ХГСА, 40ХН и др.) |
Как не ошибиться при выборе? (Чек-лист)
Прежде чем отправить заявку поставщику или идти в строительный гипермаркет, ответьте на 5 вопросов:
1. Что именно вы соединяете?
- Если вам нужно собрать каркас, подвесить вентиляционные короба или кабельные трассы, изготовить шпильки для опалубки (в связке с гайками и шайбами) — вам нужна DIN 975/976 (штанга).
- Если вы собираете корпуса редукторов и насосов, тяжелые станки, прессовое оборудование, фланцевые соединения трубопроводов, крепите оборудование — ищите ГОСТ 22042/22043.
2. Какая нагрузка?
Исходя из этого, выберите класс прочности:
- 4.8, 5.8 — легкие нагрузки (вентиляция, гипсокартон).
- 8.8 — стандарт для строительства и машиностроения.
- 10.9, 12.9 — высокопрочные шпильки для нагруженных узлов ДВС, мостов, компрессоров, прессов, тяжелого оборудования.
3. Проверьте резьбу
У дешевых штанг DIN угол при вершине резьбы может быть не 60°, а 45° или даже 30°. Это снижает несущую способность на 30–60%. Проверяйте качество!
4. В каких условиях будет работать крепеж?
По умолчанию шпильки идут без покрытия (черные, с консервационной смазкой). Для защиты от коррозии применяются гальваническая оцинковка, горячее и термодиффузионное цинкование, кадмирование, оксидирование, пассивирование. Это критически важно для эксплуатации в условиях повышенной влажности или агрессивной среды.
5. Размер
- DIN 975 продается метрами, режьте сами.
- DIN 976 — уже нарезанная длина.
- ГОСТ 22042 — строго по таблице размеров, ищите нужный типоразмер.
Так что же выбрать?
- Выбирайте DIN 975 (или DIN 976-1 длиной 1000/2000 мм), если вам нужен универсальный крепеж для строительных работ, монтажа коммуникаций и вы не уверены в точной длине до миллиметра. Это материал для «раскроя».
- Выбирайте DIN 976, если вы собираете точное изделие и знаете все размеры наперед (например, М10х80).
- Выбирайте ГОСТ 22042-76, если ваша задача — это чисто машиностроительное соединение, где важна посадка деталей в гладкие отверстия и нужна высокая несущая способность соединения.
Надеемся, эта статья поможет вам сориентироваться в мире шпилек и сделать правильный выбор для вашей задачи.
