Введение
В машиностроении существует понятие «предпочтительные посадки». Это комбинации полей допусков, которые рекомендуются стандартами как экономически и технически оптимальные. Пара H8/f9 — одна из самых востребованных подвижных посадок в мире. Она позволяет обеспечить гарантированный зазор для вращения или перемещения деталей без использования прецизионного (и дорогого) оборудования 6-7 квалитетов.
Однако «простая» посадка скрывает подводные камни. Ошибка в выборе режима резания вала f9 или игнорирование гальванической пары металлов может привести к заклиниванию узла через месяц эксплуатации. В этой статье мы даем исчерпывающую расшифровку системы, приводим полные таблицы из ГОСТ 25347-82 (ISO 286) и даем рекомендации по инструменту, который можно найти в каталоге «Крепком».
Что такое ЕСДП: основа стандартизации
Современное машиностроение базируется на взаимозаменяемости. Если вы купите калиброванный пруток (серебрянку) в «Крепком» и подшипник скольжения у другого поставщика, они должны подойти друг другу. Фундаментом для этого служит ЕСДП — Единая система допусков и посадок.
В основе системы лежат два принципа:
- Система отверстия (Hole Basis System — HBS). Самый популярный подход. За основу берется отверстие с неизменным размером (основное отклонение H), а характер посадки (зазор или натяг) обеспечивается подбором вала нужного диаметра.
- Гармонизация стандартов. Отечественный ГОСТ 25347-82 фактически является зеркальным отражением международного ISO 286. Расчетные значения в них идентичны, что позволяет смело использовать импортный инструмент и крепеж для отечественных чертежей.

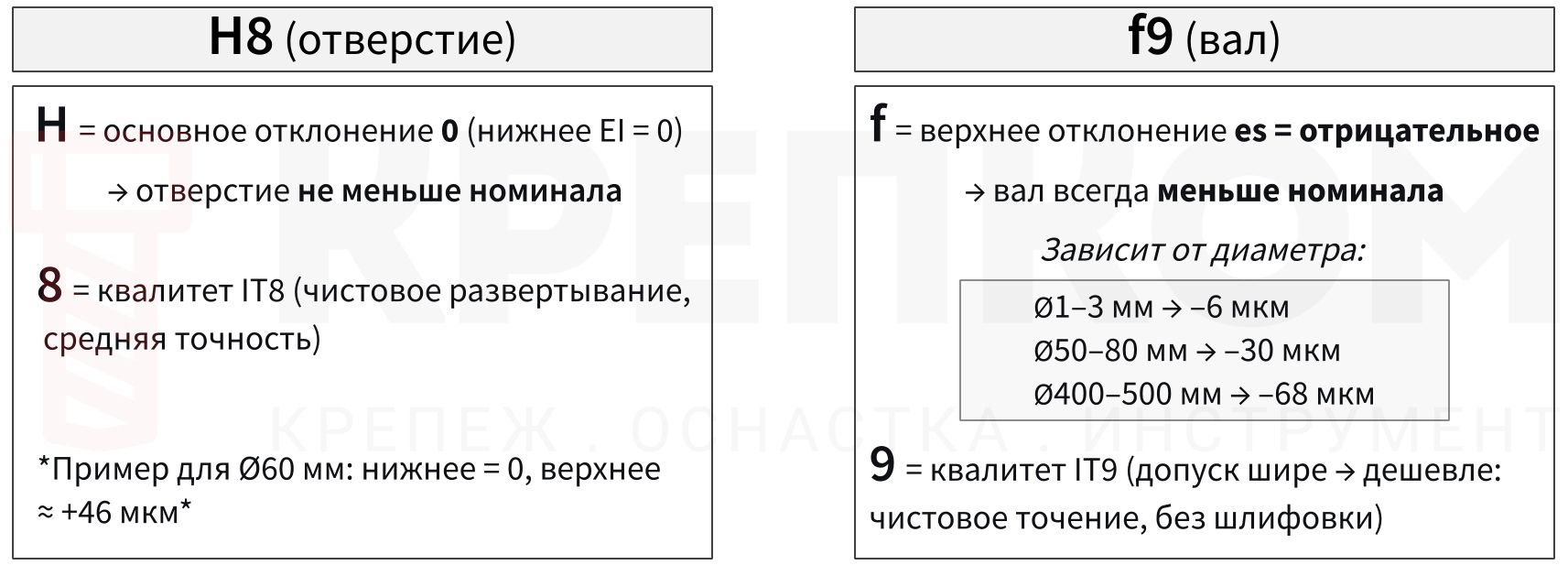

Как читать обозначение: анатомия H8 и f9
Разберем пример: Ø50 H8/f9.
Буква (основное отклонение)
Буква определяет положение поля допуска относительно нулевой линии (номинального диаметра).
- H (Hole — отверстие): основное отклонение для H всегда равно 0 (это нижнее отклонение, EI). То есть, отверстие H8 никогда не бывает меньше номинала. Это база.
- f (shaft — вал): для вала f основное отклонение равно верхнему предельному отклонению (es) = –30 мкм. Это означает, что верхний (ближайший к номиналу) предел размера вала находится на 30 мкм ниже номинала.
Важное уточнение: значение es не является константой для всех диаметров! Оно зависит от диапазона номинальных размеров.
Для примера Ø60 мм (диапазон 50–80) es = –30 мкм. Однако:
- Для малых диаметров (Ø1–3): es = –6 мкм
- Для крупных диаметров (Ø400–500): es = –68 мкм
Эта зависимость вызвана физическим принципом: большие валы требуют больше материального запаса на производственные погрешности. При расчете посадки для других диаметров ОБЯЗАТЕЛЬНО проверять таблицу 2 (см. ниже).
Цифра (квалитет точности)
Цифра указывает на ширину поля допуска (IT).
- IT8 (для H8): обычная техническая точность. Требует чистового развертывания.
- IT9 (для f9): расширенный допуск. Вал 9-го квалитета можно изготовить чистовым точением или калибровкой, что дешевле шлифовки (IT6-IT7).
Инженерная заметка (расчет допуска):
Допуск растёт с диаметром по формуле ГОСТ 25346 в два шага.
Сначала считают единицу допуска:
i= (0.45*∛D + 0.001*D) мкм,
где D= √(D_min*D_max) — геометрическое среднее границ интервала размеров.
Затем допуск конкретного квалитета:
IT8=25i, IT9=40i.
Пример для Ø60 (диапазон 50-80):
D = √(50 × 80) ≈ 63.2 мм
IT8 = (0.45 × ∛63.2 + 0.001 × 63.2) × 25 ≈ 46 мкм
Это объясняет, почему допуск растет нелинейно: мелкие детали требуют меньше материального запаса на производственные погрешности, чем крупные.
Именно поэтому для вала Ø10 мм допуск f9 составляет 36 мкм, а для Ø120 мм — уже 87 мкм.
Подробнее о системе допусков и классах точности метрической резьбы читайте в нашем обзоре.
Полные таблицы предельных отклонений (сводные данные ГОСТ/ISO)
Мы свели данные из таблиц ГОСТ 25347-82 для всего диапазона общемашиностроительных размеров.
Все значения указаны в микрометрах (1 мкм = 0.001 мм).
Таблица 1. Поле допуска отверстия H8 (EI = 0)
Отверстие выполняется в "плюс".
| Номинальный размер, мм (свыше — до включ.) | Допуск IT8, мкм | Нижнее откл. (EI) | Верхнее откл. (ES), мкм | Предельные размеры для макс. диаметра диапазона |
| 1 — 3 | 14 | 0 | +14 | 3.000 ... 3.014 |
| 3 — 6 | 18 | 0 | +18 | 6.000 ... 6.018 |
| 6 — 10 | 22 | 0 | +22 | 10.000 ... 10.022 |
| 10 — 18 | 27 | 0 | +27 | 18.000 ... 18.027 |
| 18 — 30 | 33 | 0 | +33 | 30.000 ... 30.033 |
| 30 — 50 | 39 | 0 | +39 | 50.000 ... 50.039 |
| 50 — 80 | 46 | 0 | +46 | 80.000 ... 80.046 |
| 80 — 120 | 54 | 0 | +54 | 120.000 ... 120.054 |
| 120 — 180 | 63 | 0 | +63 | 180.000 ... 180.063 |
| 180 — 250 | 72 | 0 | +72 | 250.000 ... 250.072 |
| 250 — 315 | 81 | 0 | +81 | 315.000 ... 315.081 |
| 315 — 400 | 89 | 0 | +89 | 400.000 ... 400.089 |
| 400 — 500 | 97 | 0 | +97 | 500.000 ... 500.097 |
Для получения отверстий по H8 рекомендуем использовать машинные развертки из быстрорежущей стали или твердого сплава.
Таблица 2. Поле допуска вала f9 (подвижная посадка)
Вал выполняется в "минус".
| Номинальный размер, мм (свыше — до включ.) | Допуск IT9, мкм | Основное откл. (es), мкм | Нижнее откл. (ei), мкм | Предельные размеры (макс. диапазона) |
| 1 — 3 | 25 | –6 | –31 | 2.994 ... 2.969 |
| 3 — 6 | 30 | –10 | –40 | 5.990 ... 5.960 |
| 6 — 10 | 36 | –13 | –49 | 9.987 ... 9.951 |
| 10 — 18 | 43 | –16 | –59 | 17.984 ... 17.941 |
| 18 — 30 | 52 | –20 | –72 | 29.980 ... 29.928 |
| 30 — 50 | 62 | –25 | –87 | 49.975 ... 49.913 |
| 50 — 80 | 74 | –30 | –104 | 79.970 ... 79.896 |
| 80 — 120 | 87 | –36 | –123 | 119.964 ... 119.877 |
| 120 — 180 | 100 | –43 | –143 | 179.957 ... 179.857 |
| 180 — 250 | 115 | –50 | –165 | 249.950 ... 249.835 |
| 250 — 315 | 130 | –56 | –186 | 314.944 ... 314.814 |
| 315 — 400 | 140 | –62 | –202 | 399.938 ... 399.798 |
| 400 — 500 | 155 | –68 | –223 | 499.932 ... 499.777 |
Типовые посадки с участием H8 и f9: где и зачем применяют
Комбинация H8/f9 образует посадку с зазором (Clearance Fit), часто называемую «ходовой» или «свободно ходовой».
Характеристики:
- Гарантированный зазор. Даже если отверстие выполнено по минимуму (0), а вал по максимуму (верхний предел), между ними все равно останется зазор, равный величине основного отклонения f (например, 20 мкм для диаметра 20 мм).
- Применение:
- Подшипники скольжения, работающие при умеренных скоростях и нагрузках (смазка легко проникает в зазор).
- Направляющие втулки, где важно легкое продольное перемещение.
- Соединения, требующие частой разборки вручную.
- Сельхозтехника и общее машиностроение, где не нужна прецизионная точность (как в H7/g6), но недопустим люфт как в грубых посадках (H11/d11).
Совет эксперта: если вы проектируете узел и сомневаетесь, какую посадку выбрать для подвижного соединения, H8/f9 — это отличный «золотой стандарт» для средненагруженных узлов, позволяющий сэкономить на производстве вала (IT9 дешевле IT7).
Призонные винты DIN 9841 (ISO 7379): практическое воплощение посадок H8 и f9 в крепеже
Наглядный пример применения полей допусков H8 и f9 — призонные винты с утолщенным стержнем стандарта DIN 9841 (ISO 7379 / ГОСТ 28962-91). Эти крепежные элементы двойного назначения одновременно выполняют функцию крепежной детали и силового позиционирующего штифта.

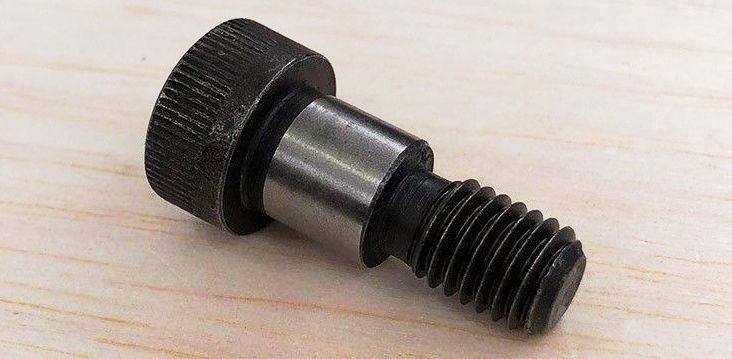

Винт f9 (средняя точность): устанавливается в стандартные отверстия из-под развертки H8 с гарантированным зазором, обеспечивая лёгкую сборку, компенсацию и компенсацию допусков. Применяется в машиностроении и станкостроении для узлов, где требуется быстрая замена детали без особых требований к воспроизводимости позиционирования.

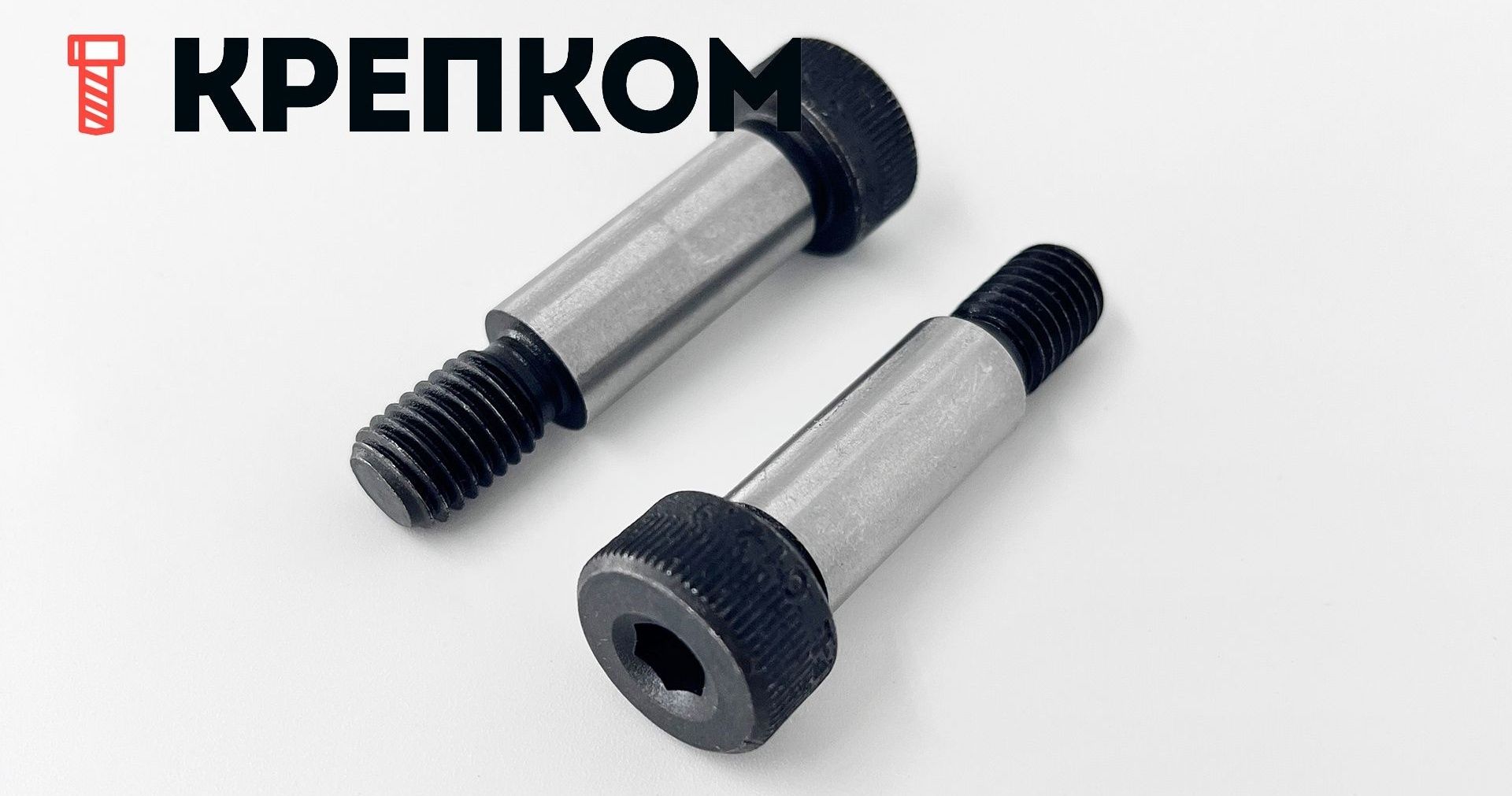

Винт h8 (высокая точность): обеспечивает переходную посадку с минимальным зазором, гарантируя точное позиционирование и центрирование сопрягаемых компонентов. Предназначен для сборки роторов, муфт, редукторов и прецизионных узлов, где требуется высокая воспроизводимость положения деталей друг относительно друга.
Конструктивные особенности: утолщённая гладкая часть стержня воспринимает основную нагрузку на срез и может служить валом, плечом или направляющей. Цилиндрическая низкая головка с внутренним шестигранным шлицем позволяет использовать увеличенный крутящий момент затяжки. Класс прочности 12.9 (предел на разрыв 1200 Н/мм², предел текучести 1100 Н/мм²) обеспечивает повышенную устойчивость к износу, усталости, циклическим и ударным нагрузкам.
Практика выбора: расчет и подбор инструмента
Разберем на реальном примере из практики.
Задача: обеспечить вращение вала диаметром 60 мм в корпусе. Выбрана посадка Ø60 H8/f9.
1. Анализ отверстия (H8):
- Номинал: 60 мм.
- Допуск IT8: 46 мкм (0.046 мм).
- Диапазон размеров: 60.000 — 60.046 мм.
- Инструмент: Вам понадобится сверло Ø59.0-59.5 мм и чистовая развертка №2 машинная Ø60 H8. Контроль: калибр-пробка Ø60H8 (ПР/НЕ).
2. Анализ вала (f9):
- Номинал: 60 мм.
- Основное отклонение (es): -30 мкм (-0.030 мм).
- Допуск IT9: 74 мкм (0.074 мм).
- Нижнее отклонение (ei): -30 - 74 = -104 мкм (-0.104 мм).
- Диапазон размеров: 59.896 — 59.970 мм.

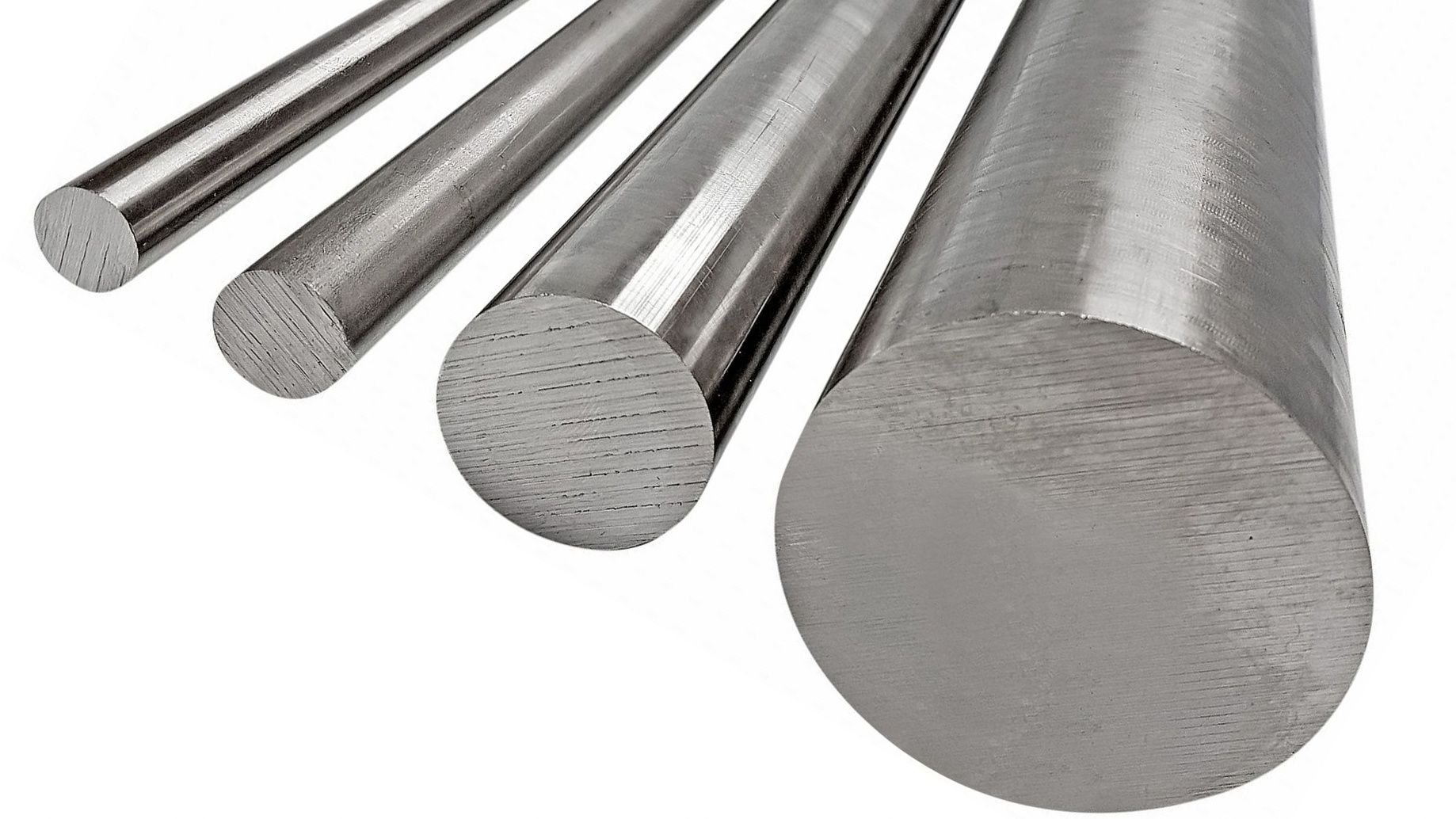

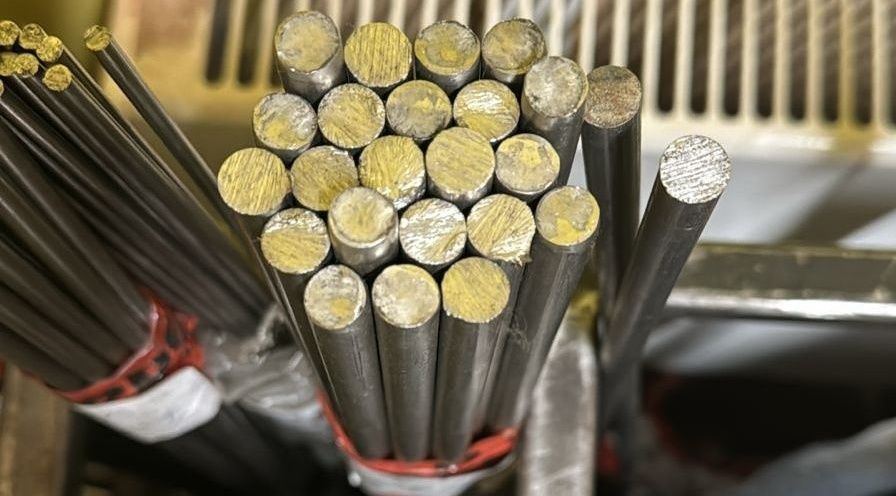

- Материал: Вы можете заказать калиброванный круг или изготовить вал на токарном станке с последующей шлифовкой. Контроль: микрометр 50-75 мм или калибр-скоба.
3. Итоговый зазор в посадке:
- Максимальный зазор: Dmax (отв) - dmin (вал) = 60.046 - 59.896 = 0.150 мм.
- Минимальный зазор: Dmin (отв) - dmax (вал) = 60.000 - 59.970 = 0.030 мм.
Вывод: вал будет вращаться свободно, смазка удержится, риск заклинивания при умеренном нагреве отсутствует.
Подробнее о скорости сверления различных материалов читайте в нашем обзоре.
Практика производства: технология и риски
Требования к оборудованию для вала f9
Многие считают, что 9-й квалитет можно получить на любом станке. Это ошибка. Для стабильного попадания в допуск 74 мкм (на Ø60) станок должен иметь:
- Радиальное биение шпинделя: ≤ 0.01 мм.
- Люфт в направляющих суппорта: ≤ 0.02 мм.
- Если оборудование изношено, вы получите не круглый вал, а "овал" или "огранку", которая формально попадет в размер, но быстро разобьет отверстие.
График контроля размеров при обработке партии (ВАЖНО):
Первую деталь партии:
- Измерить диаметр в 5 осевых позициях (верх, верх-середина, середина, низ-середина, низ)
- Проверить конусность (разница max-min не более 30 мкм)
- Проверить овальность в каждом сечении (не более 25 мкм)
Затем каждую 5-ю деталь:
- Быстрый контроль диаметра в середине вала (1-2 измерения микрометром или скобой)
- Если обнаружен тренд смещения, скорректировать установ резца
При тренде смещения:
- Размер растет (стремится к верхнему пределу): сдвинуть резец вверх на 10-15 мкм
- Размер падает (стремится к нижнему пределу): сдвинуть резец вниз на 10-15 мкм
- Причины: естественный износ резца (~0.01 мм за 50-100 деталей), температурные деформации
При обнаружении огранки/овальности:
Добавить стандарт:
- Овальность для f9 должна быть ≤ 20% от IT9
- Для Ø60 f9: IT9 = 74 мкм → овальность ≤ 15 мкм
Контроль:

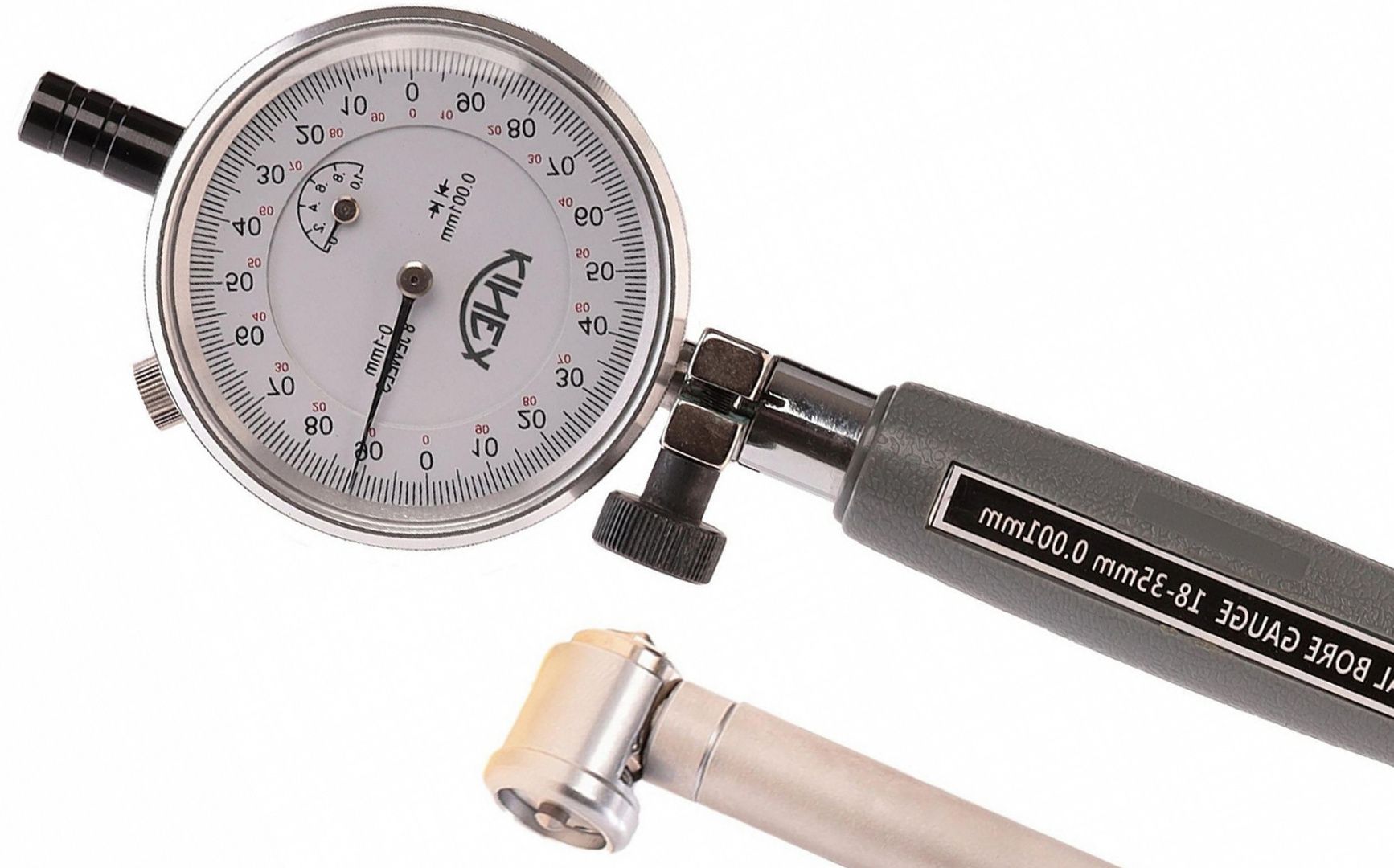

- Индикаторный нутромер (±0.002 мм = ±2 мкм)
- Рычажная скоба с делением 0.01 мм
- Измерить диаметры в 3 плоскостях (верх, середина, низ) в каждом сечении
ГОСТ 15164 (отклонения круглости) допускает для квалитета 9:
- Допуск круглости ~ 0.35 × IT9 = 26 мкм (**максимум!**)
- Рекомендуется ≤ 15 мкм (**25% IT9**)
Действия:
- Остановить станок, переточить резец
- Проверить биение шпинделя и люфты направляющих
Альтернатива: бесцентровое шлифование (БЦШ)
Для среднесерийного производства валов f9 (50-500 дет./партия) бесцентровое шлифование — основной метод:
| Параметр | БЦШ | Токарь |
| Точность диаметра | ±5-10 мкм | ±15-20 мкм |
| Темп (дет./час) | 300-1000 | 50-100 |
| Требование к охлаждению | Нет (встроенное) | Да, СОЖ |
| Конусность | < 5 мкм | < 30 мкм |
| Требуемое оборудование | БЦШ 3500 об/мин | Токарный станок |
БЦШ — предпочтительный метод для валов f9 в производстве. Стоимость обработки на 10-15% ниже, чем токарь + финишная шлифовка.
Режимы резания и терморасширение
При точении вал нагревается. Сталь имеет коэффициент теплового расширения.
- Нагрев вала Ø60 мм на 40°C увеличит его диаметр на 29 мкм.
- Опасность: если вы проточите вал "в ноль" (например, -0.030) в горячем состоянии, после остывания он "усохнет" до -0.060, а если вы пытались попасть в середину поля, он может выйти за нижний предел (-0.104).
- Рекомендация: используйте СОЖ и проводите финишные замеры только на остывшей детали (20°C).

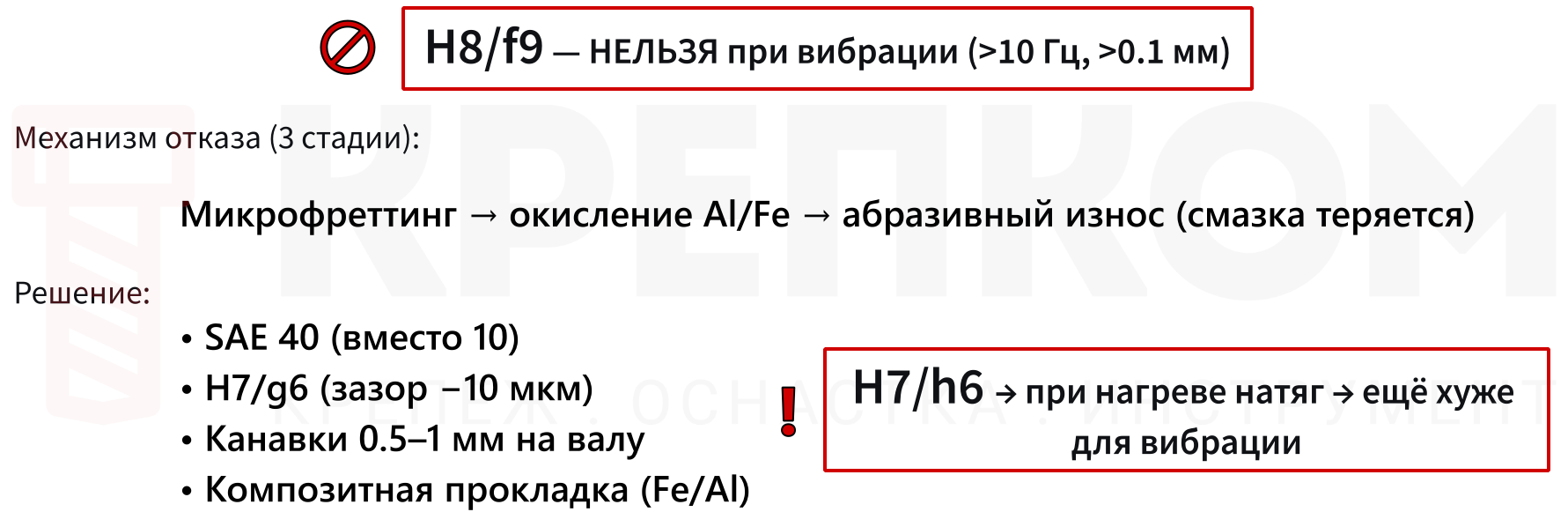

Где НЕЛЬЗЯ использовать H8/f9
Вибрационные нагрузки (частота >10 Hz, амплитуда >0.1 мм)
Механизм отказа при H8/f9:
- Локальный микрофреттинг на краях вала (концентрация напряжений)
- Циклическое окисление Al → Fe в контакте (усталость)
- Абразивное изнашивание оксидной пленки (потеря смазки)
Решение для вибрации:
- Увеличить вязкость смазки (SAE 40 вместо SAE 10)
- Применить H7/g6 (гарантированный зазор меньше на 10 мкм)
- Использовать микрогеометрию на валу (канавки 0.5-1 мм для удержания смазки)
- Виброизоляция: подложить композит между Fe и Al (демпфирование).
Посадка H7/h6 перейдет в натяг при нагреве → еще хуже для вибрации!

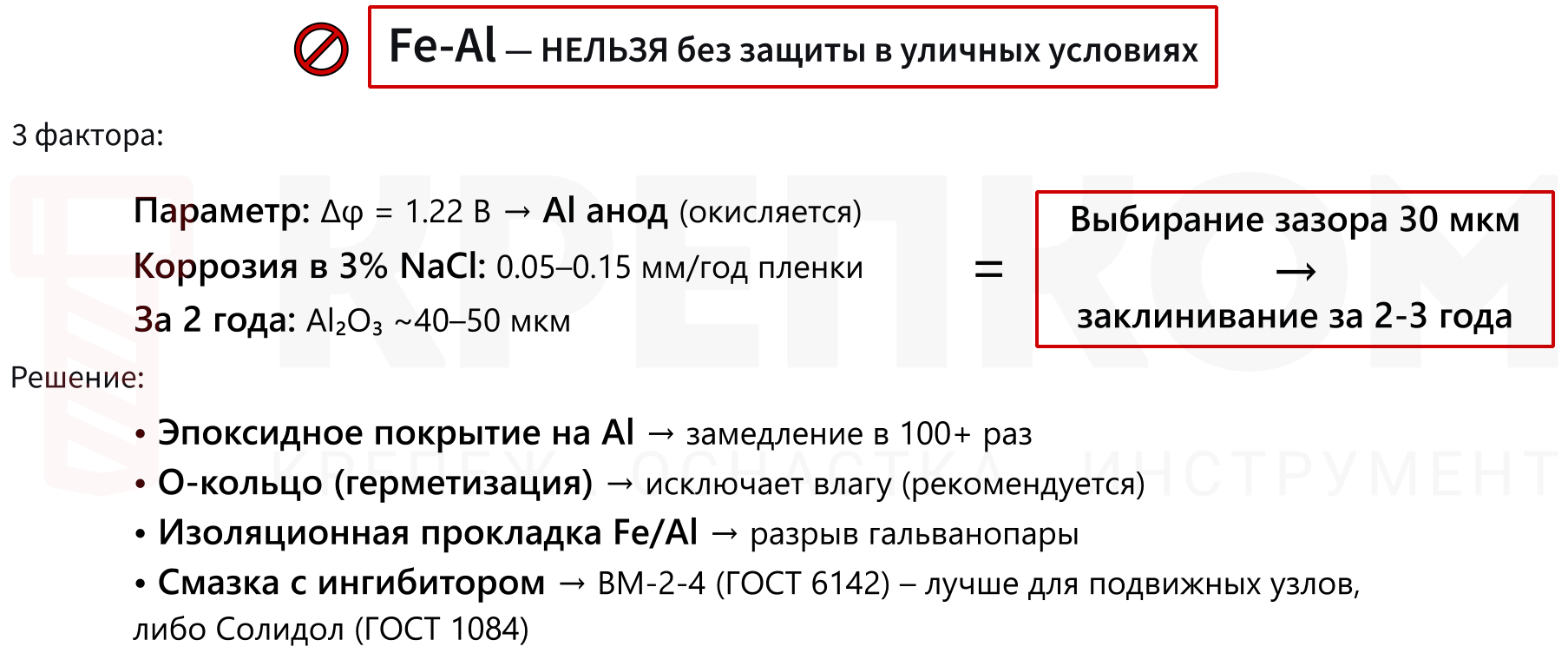

Агрессивная среда (коррозия): в паре "стальной вал – алюминиевый корпус" при наличии влаги в зазоре возникает гальваническая коррозия.
КОРРОЗИЯ В ПАРЕ Fe-Al:
- Электродный потенциал: Δφ = 1.22 В → Al анод (окисляется)
- Коррозия Al в 3% NaCl: 0.05-0.15 мм/год пленки
- За 2 года в уличных условиях: скопление оксида Al₂O₃ ~ 40-50 мкм
- Результат: выбирание зазора 30 мкм → заклинивание за 2-3 года
Защита:
- Эпоксидное покрытие на Al: замедляет коррозию в 100+ раз
- Герметизация O-кольцом: исключает влагу (рекомендуется)
- Изоляционная прокладка между Fe и Al: предотвращает гальваническую пару.
Используйте консервирующие смазки с ингибиторами:
- ВМ-2-4 по ГОСТ 6142 (лучше всего для подвижных узлов) ·
- Солидол по ГОСТ 1084
Смазка ВМ-2-4 замедляет, но не останавливает коррозию в открытом пространстве.
НЕ используйте простой вазелин или техническое масло — они не предотвращают коррозию.
Подробнее о том, как избежать гальванической коррозии читайте в нашем обзоре.
FAQ: 7 вопросов главному технологу
1. В чем главное отличие IT8 от IT9 на практике?
IT8 требует финишной операции с жестким базированием (развертывание, шлифование в центрах). IT9 позволяет получить деталь методом чистового точения или бесцентрового шлифования, что снижает себестоимость детали на 20-40%.
2. Можно ли заменить вал f9 на h9?
Категорически не рекомендуется без перерасчета. Поле h начинается от нуля. В сочетании с H8 минимальный зазор будет равен нулю. При малейшем нагреве или загрязнении вал заклинит. Посадка H8/h9 относится к посадкам "скольжения", а не "ходовым".
3. Являются ли эти допуски взаимозаменяемыми по ГОСТ и ISO?
Да, абсолютно. ГОСТ 25347-82 является аутентичным переводом ISO 286. Вы можете использовать импортные подшипники и валы в проектах по ГОСТ без пересчета.

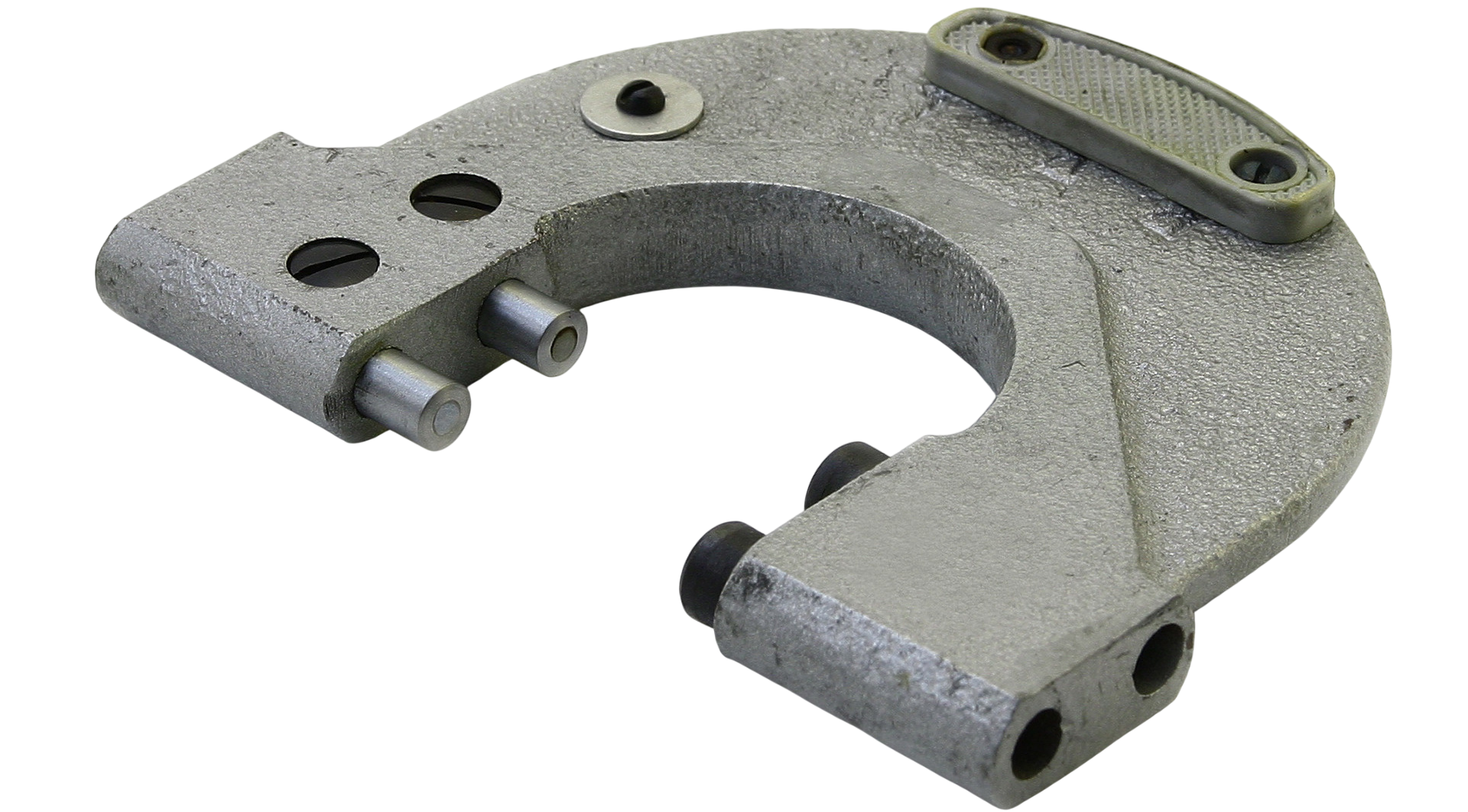

4. Какой инструмент нужен для контроля?
Для отверстий H8 необходим калибр-пробка (полный проходной ПР и непроходной НЕ). Для валов f9 в условиях серийного производства используют калибр-скобу диапазона ±0.05 мм. В единичном производстве используют нутромер индикаторный (НИ) класса 1 по ГОСТ 9244 (погрешность ±0.002-0.003 мм) или рычажную скобу с ценой деления 0.01 мм. Гладкий микрометр не рекомендуется из-за недостаточной точности и необходимости регулярной поверки (каждые 6 месяцев). Весь мерительный инструмент доступен в нашем каталоге.
5. Что будет, если заменить вал f9 на более точный f7?
Посадка останется ходовой (с зазором), но зазор станет стабильнее. Максимальный люфт уменьшится, ресурс узла вырастет. Однако стоимость изготовления вала f7 (шлифовка) значительно выше. Это оправдано для высокоскоростных валов (>1500 об/мин).
6. Какие существуют зарубежные аналоги (ANSI)?
Таблица эквивалентов:
| ISO | ANSI | Описание | Зазор Ø50-100 |
| H8/f9 | RC5 | Normal running clearance | 1.0-2.6 мм |
| H8/f7 | RC4 | Close running clearance | 0.5-1.3 мм |
| H7/g6 | RC3 | Sliding fit | 0.2-0.8 мм |
Примечания:
- ANSI "консервативнее": система гарантирует ВСЕГДА положительный зазор (нулевой точки контакта нет).
- ISO может иметь переходную посадку (допускается как натяг, так и зазор).
Выводы:
- H8/f9 (ISO) ≈ ANSI RC5 (примерно).
- Но ANSI RC5 гарантирует больший зазор (~2 мм для Ø60).
- ISO H8/f9 гарантирует только ~30 мкм → система точнее.
- ISO лучше для экономии материала, ANSI — для надежности в условиях загрязнения.
7. Почему в ГОСТ эта посадка выделена жирным шрифтом?
Это статус предпочтительной посадки. Стандарт рекомендует конструкторам выбирать именно её для унификации инструмента. Для завода это значит, что на складе всегда должны быть развертки H8 и калибры этих размеров.
руб.
Заключение
Посадка H8/f9 — это инженерный компромисс между ценой и качеством, идеально подходящий для узлов средней точности, направляющих скольжения и съемных деталей.
Чтобы узел работал надежно:
- Соблюдайте температурный режим при обработке вала.
- Используйте качественные развертки H8 для отверстий.
- Для валов выбирайте калиброванный пруток или точите с учетом допуска на биение.
Если вам нужна помощь в расчете посадки для подвижного соединения — наши специалисты говорят с вами на одном техническом языке. Звоните 8 (800) 333‑21-68 или напишите нам в чат!
