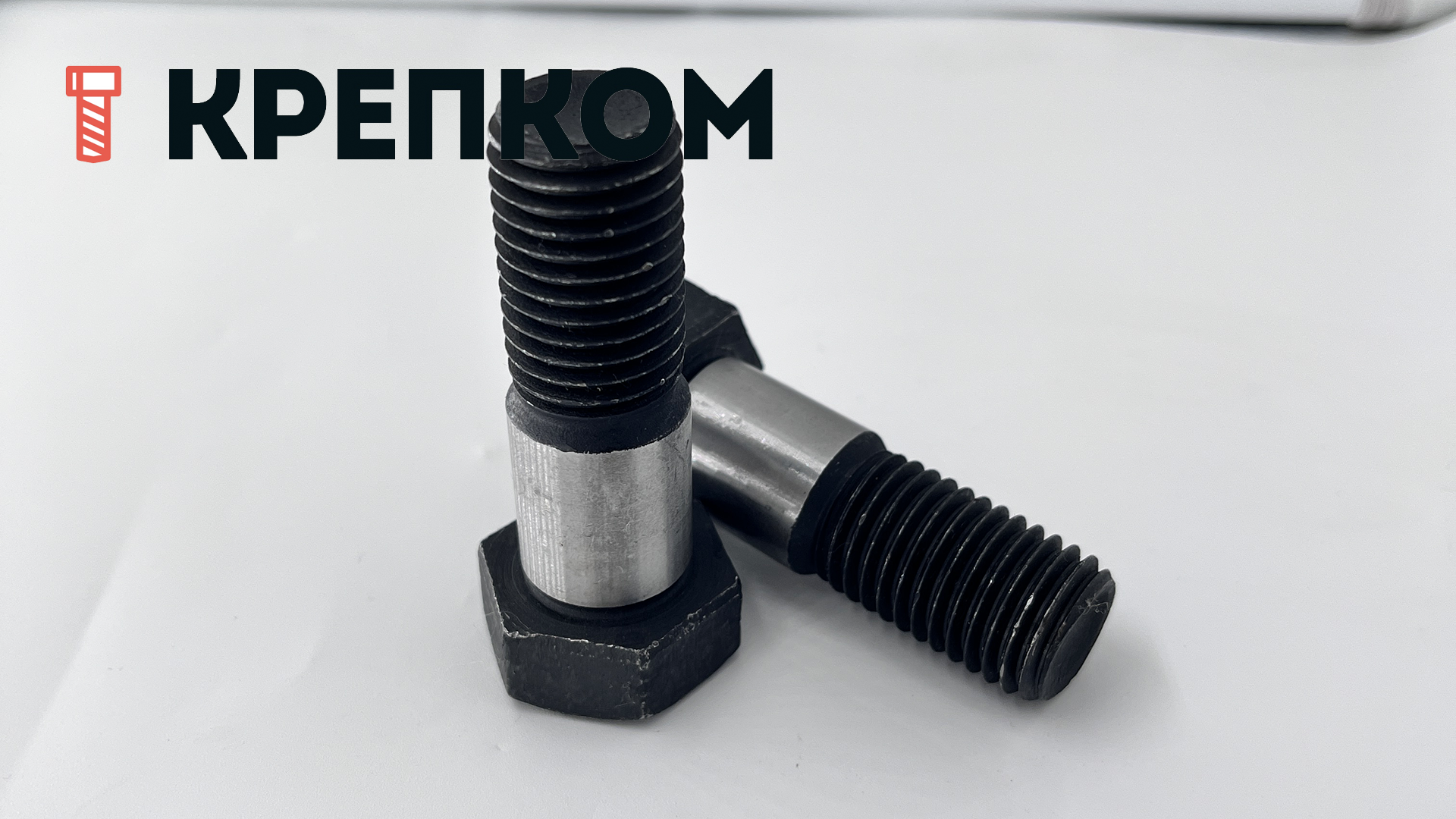

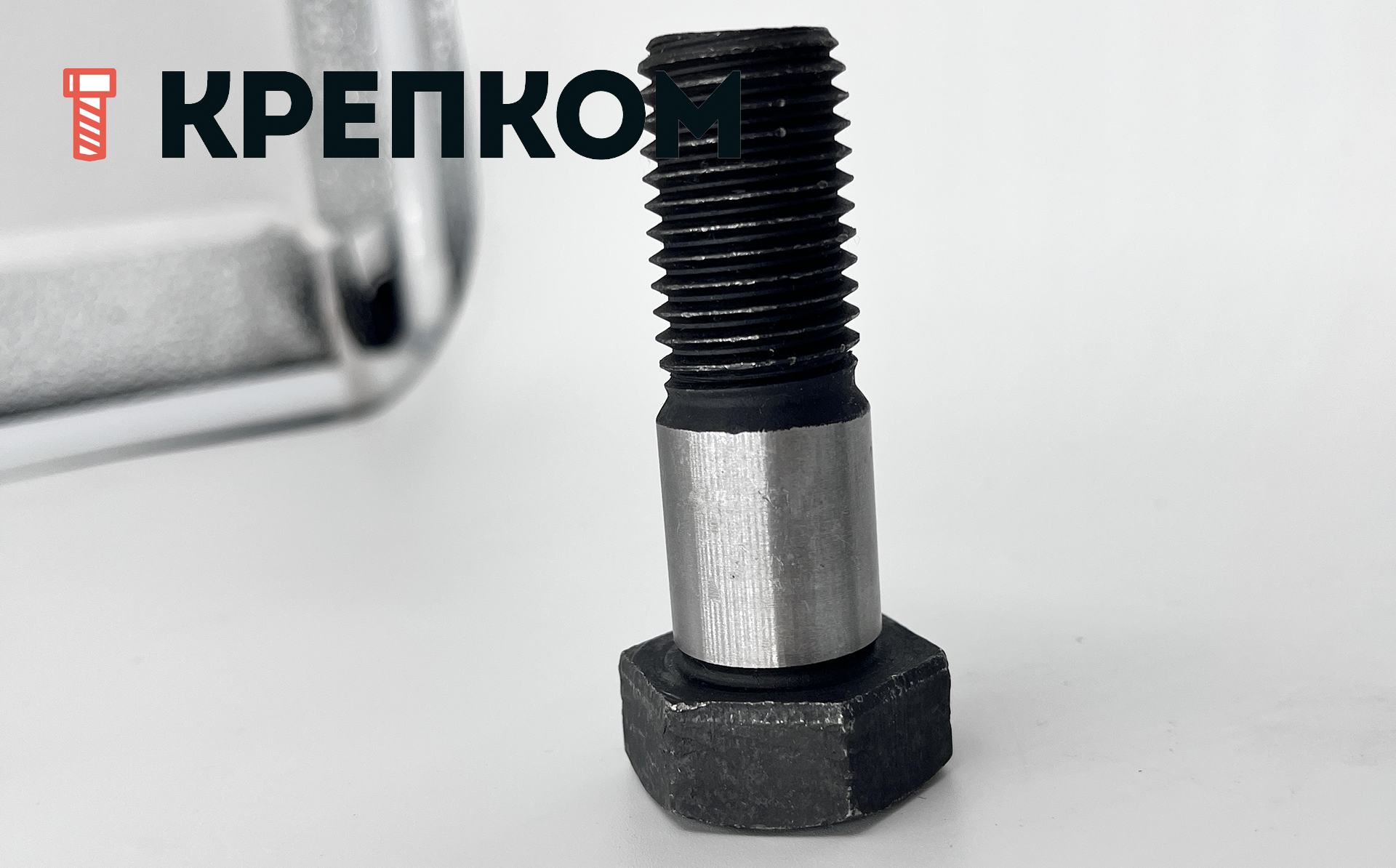

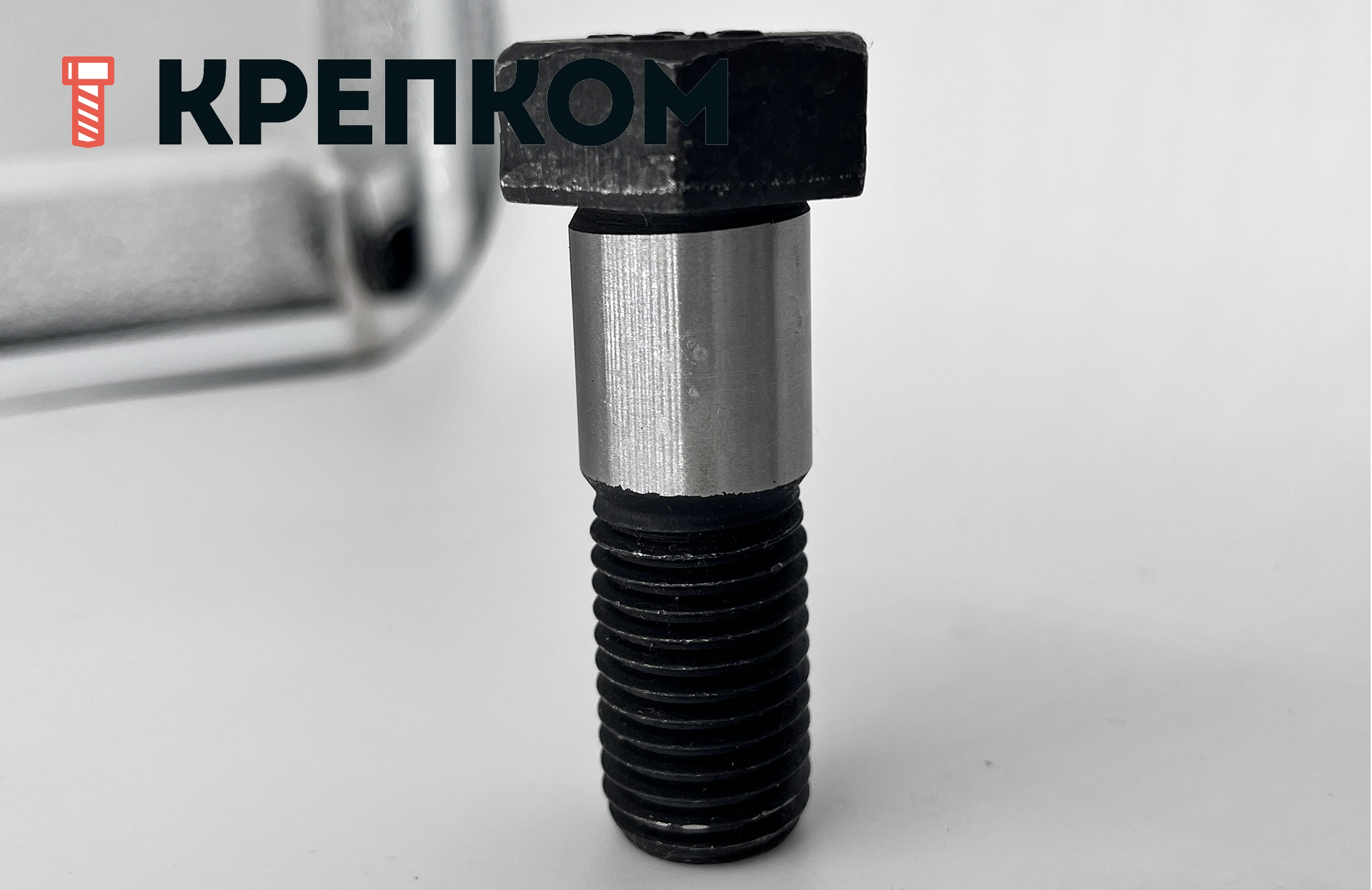

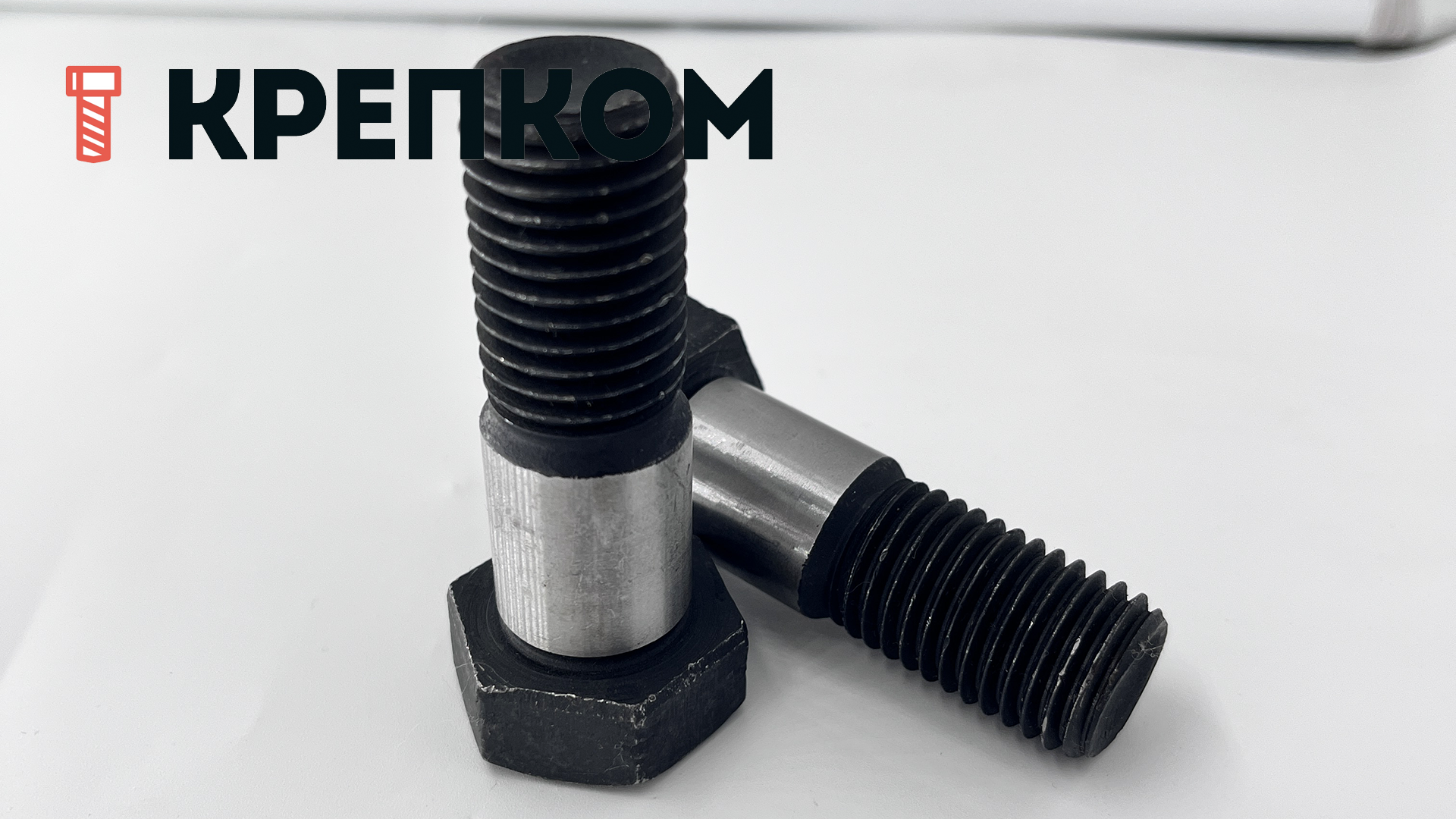

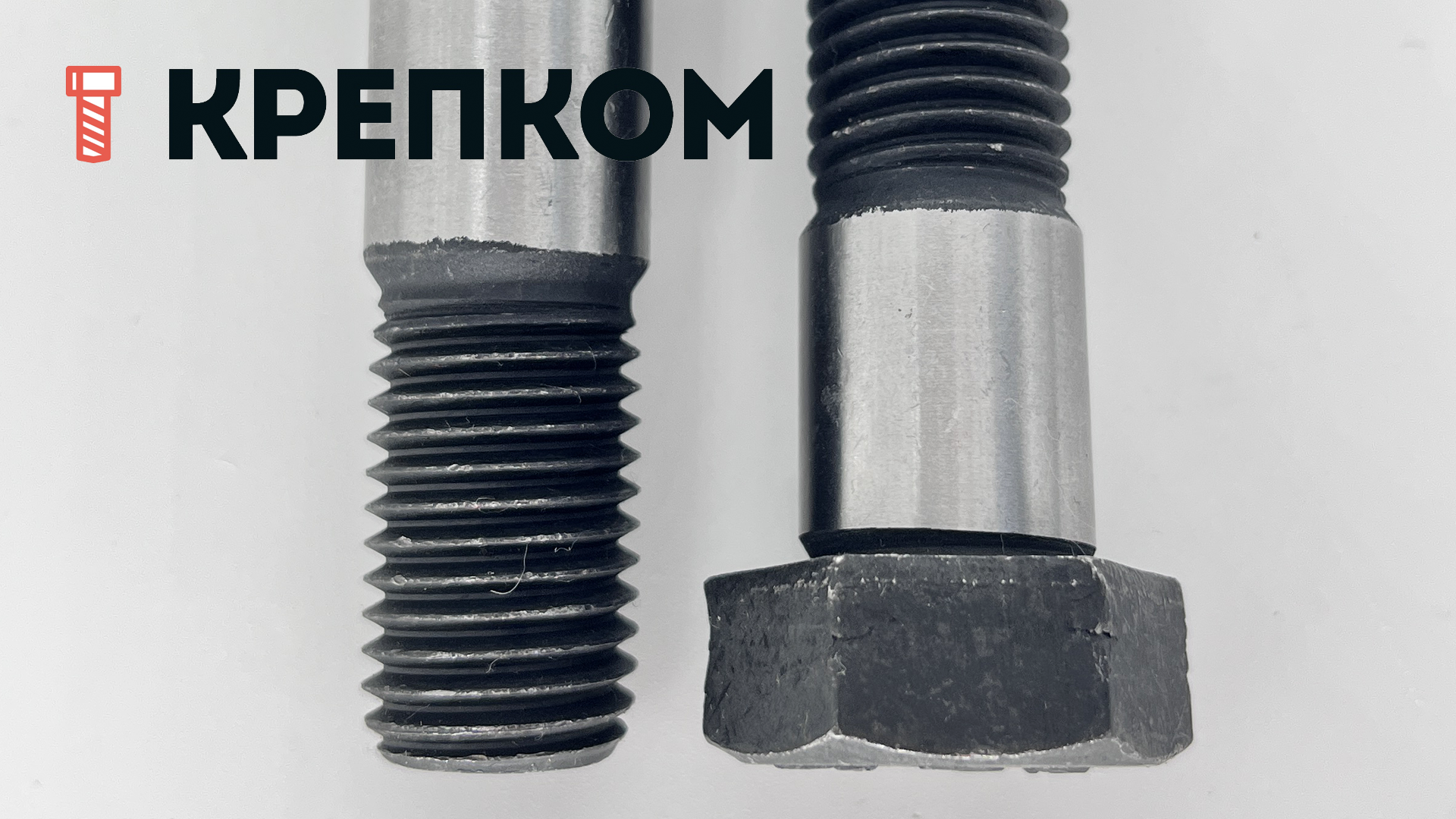

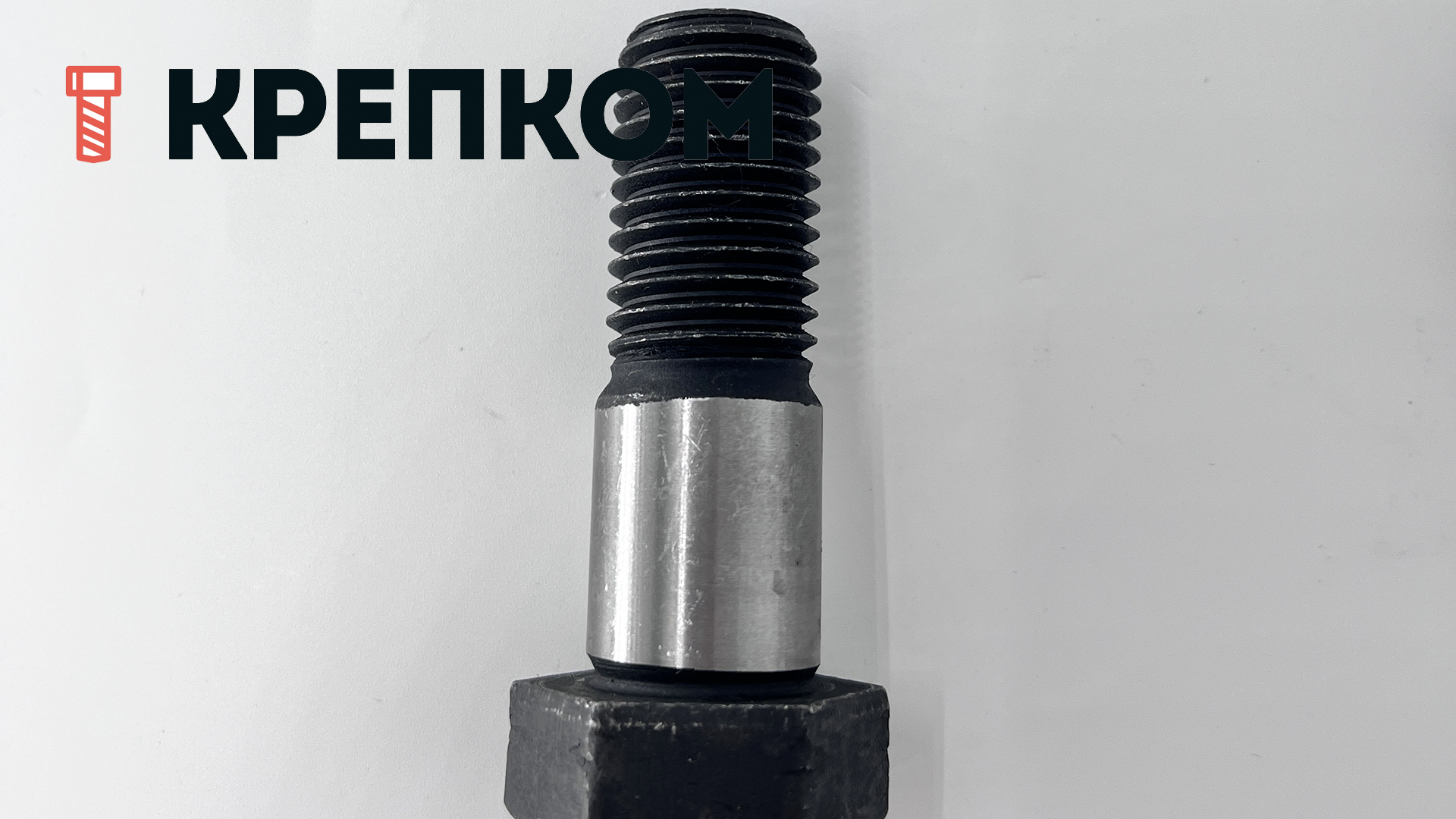

Винт с утолщенным стержнем и внутренним шестигранником DIN 9841 (ISO 7379) f9, класс прочности 12.9
Код товара: WN00085080
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Владислав
7 (931) 252-46-97- Призонный винт для посадки в отверстия из-под развертки.
- Точное позиционирование и центрирование соединяемых компонентов.
- Может использоваться в качестве ограничителя хода, для установки роликов и шарнирных рычагов.
- Стандарт: DIN 9841 (утолщенный стержень, цилиндрическая низкая головка с внутренним шестигранником).
- Поле допуска: f9 - средняя точность (посадка с зазором).
- Сталь закаленная оксидированная, шлифованный шток без покрытия.
- Класс прочности: 12.9 (предел на разрыв 1200 Н/мм², предел текучести 1100 Н/мм²).
- Повышенная устойчивость к износу, усталости, трению, поперечным и сдвигающим нагрузкам.
- Гладкий шток обеспечивает хорошее скольжение при подъемных и вращательных движениях.
- Метрическая резьба: М3 - М20.
- Длина вала (номинальная длина): от 4 до 100 мм.
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Винт с утолщенным стержнем М3х4 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
3
Длина (мм)
4
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
4
4
Шаг резьбы (мм)
0,5
0,5
93
шт
482
руб.
337
руб.
1 шт
Винт с утолщенным стержнем М3х5 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
3
Длина (мм)
5
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
5
5
Шаг резьбы (мм)
0,5
0,5
100
шт
485
руб.
340
руб.
1 шт
Винт с утолщенным стержнем М3х6 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
3
Длина (мм)
6
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
6
6
Шаг резьбы (мм)
0,5
0,5
100
шт
498
руб.
349
руб.
1 шт
Винт с утолщенным стержнем М3х8 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
3
Длина (мм)
8
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
8
8
Шаг резьбы (мм)
0,5
0,5
100
шт
517
руб.
362
руб.
1 шт
Винт с утолщенным стержнем М3х10 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
3
Длина (мм)
10
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
10
10
Шаг резьбы (мм)
0,5
0,5
100
шт
538
руб.
377
руб.
1 шт
Винт с утолщенным стержнем М3х12 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
3
Длина (мм)
12
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
12
12
Шаг резьбы (мм)
0,5
0,5
100
шт
558
руб.
391
руб.
1 шт
Винт с утолщенным стержнем М3х16 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
3
Длина (мм)
16
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
16
16
Шаг резьбы (мм)
0,5
0,5
84
шт
604
руб.
423
руб.
1 шт
Винт с утолщенным стержнем М3х20 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
3
Длина (мм)
20
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
20
20
Шаг резьбы (мм)
0,5
0,5
625
руб.
1 шт
Винт с утолщенным стержнем М3х25 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
3
Длина (мм)
25
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
25
25
Шаг резьбы (мм)
0,5
0,5
88
шт
650
руб.
455
руб.
1 шт
Винт с утолщенным стержнем М3х30 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
3
Длина (мм)
30
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
30
30
Шаг резьбы (мм)
0,5
0,5
171
шт
686
руб.
480
руб.
1 шт
Винт с утолщенным стержнем М4х5 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
4
Длина (мм)
5
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
5
5
Шаг резьбы (мм)
0,7
0,7
100
шт
528
руб.
370
руб.
1 шт
Винт с утолщенным стержнем М4х6 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
4
Длина (мм)
6
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
6
6
Шаг резьбы (мм)
0,7
0,7
42
шт
544
руб.
381
руб.
1 шт
Винт с утолщенным стержнем М4х8 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
4
Длина (мм)
8
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
8
8
Шаг резьбы (мм)
0,7
0,7
100
шт
559
руб.
391
руб.
1 шт
Винт с утолщенным стержнем М4х10 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
4
Длина (мм)
10
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
10
10
Шаг резьбы (мм)
0,7
0,7
72
шт
570
руб.
399
руб.
1 шт
Винт с утолщенным стержнем М4х12 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
4
Длина (мм)
12
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
12
12
Шаг резьбы (мм)
0,7
0,7
585
руб.
1 шт
Винт с утолщенным стержнем М4х16 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
4
Длина (мм)
16
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
16
16
Шаг резьбы (мм)
0,7
0,7
6
шт
606
руб.
424
руб.
1 шт
Винт с утолщенным стержнем М4х20 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
4
Длина (мм)
20
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
20
20
Шаг резьбы (мм)
0,7
0,7
24
шт
627
руб.
439
руб.
1 шт
Винт с утолщенным стержнем М4х25 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
4
Длина (мм)
25
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
25
25
Шаг резьбы (мм)
0,7
0,7
70
шт
647
руб.
1 шт
Винт с утолщенным стержнем М4х30 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
4
Длина (мм)
30
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
30
30
Шаг резьбы (мм)
0,7
0,7
100
шт
663
руб.
464
руб.
1 шт
Винт с утолщенным стержнем М4х35 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
4
Длина (мм)
35
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
35
35
Шаг резьбы (мм)
0,7
0,7
100
шт
683
руб.
478
руб.
1 шт
Винт с утолщенным стержнем М5х8 мм DIN 9841 (ISO 7379) f9, класс прочности 12.9
Диаметр (мм)
5
Длина (мм)
8
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
8
8
Шаг резьбы (мм)
0,8
0,8
925
шт
102
руб.
71
руб.
1 шт
Показать ещё
Винт с утолщенным стержнем DIN 9841 (ISO 7379) представляет собой метрический крепеж средней точности (f9) и прочности. Применяется в соединениях, которые подвергаются постоянным высоким нагрузкам на срез, циклическим и ударным воздействиям, например при сборке роторов, муфт, редукторов. Выполняет одновременно функцию крепежной детали и силового штифта, то есть обеспечивает точное позиционирование стягиваемых деталей друг относительно друга. Устанавливается в высокоточные отверстия, обработанные разверткой, для плотной посадки без зазора.
Конструктивные особенности
Высокопрочный винт 12.9 имеет утолщенную гладкую часть стержня, которая воспринимает основную нагрузку в соединении. Цилиндрическая головка с внутренним шестигранным шлицем позволяет произвести затяжку с увеличенным крутящим моментом. Рифленая боковая поверхность головки препятствует выскальзыванию из руки в момент начального закручивания от руки.
Отличие и сравнение классов точности h8 и f9
|
|
класс h8 | класс f9 |
| Тип посадки | Переходная / с малым зазором | С зазором |
| Допуски | Более жёсткие | Более свободные |
| Применение | Точные соединения | Лёгкая сборка, компенсация |
| Зазор | Минимальный или отсутствует | Заметный зазор |
Применение
Используется в сфере станкостроения и машиностроения для сборки тяжело нагруженных узлов.
Аналоги DIN 9841
- ISO 7379
- ГОСТ 28962-91
Размеры
|
Диаметр резьбы d |
М3 | М4 | М5 | М6 | М8 | М10 | М12 | М16 | М20 |
|
Диаметр головки dk |
7 | 9 | 10 | 13 | 16 | 18 | 24 | 30 | 36 |
|
Диаметр гладкой части стержня ds |
4 | 5 | 6 | 8 | 10 | 13 | 16 | 20 | 24 |
|
Высота головки k |
3 | 4 | 4,5 | 5,5 | 7 | 9 | 11 | 14 | 16 |
|
Размер под ключ s |
2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|
Длина резьбы b |
7 | 8 | 9,75 | 11,25 | 13,25 | 16,4 | 18,4 | 22,4 | 27 |
все размеры указаны в мм
Характеристики
-
DIN9841
-
ISO7379
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
Форма головкиЦилиндрическая с внутренним шестигранником
-
Класс прочности12.9
-
МатериалСталь
-
Название на упаковке (ориг. название)Hex. socket head shoulder screws, outer nominal size = ISO 7379, tolerance of fit shank f9
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
