Механика стопорения и нормативная база: принцип «преобладающего момента»
Основная задача самостопорящихся гаек — предотвращение самоотвинчивания при вибрационных и циклических нагрузках без использования дополнительных элементов (контргаек, шплинтов или стопорных шайб). Согласно ISO 2320, оба рассматриваемых типа — с нейлоновой вставкой (DIN 985) и цельнометаллические (DIN 980) — работают на принципе «преобладающего крутящего момента» (prevailing torque).
Стопорящий эффект создается за счет дополнительного трения в резьбе, возникающего при деформации стопорящего элемента. Однако физика этой деформации — упруго-пластическая у нейлона против чисто металлической у стали — кардинально меняет поведение крепежа при экстремальных температурах, агрессивном химическом воздействии и многократном использовании.
Принцип работы и конструкция гаек DIN 985 и DIN 980: в чем разница?

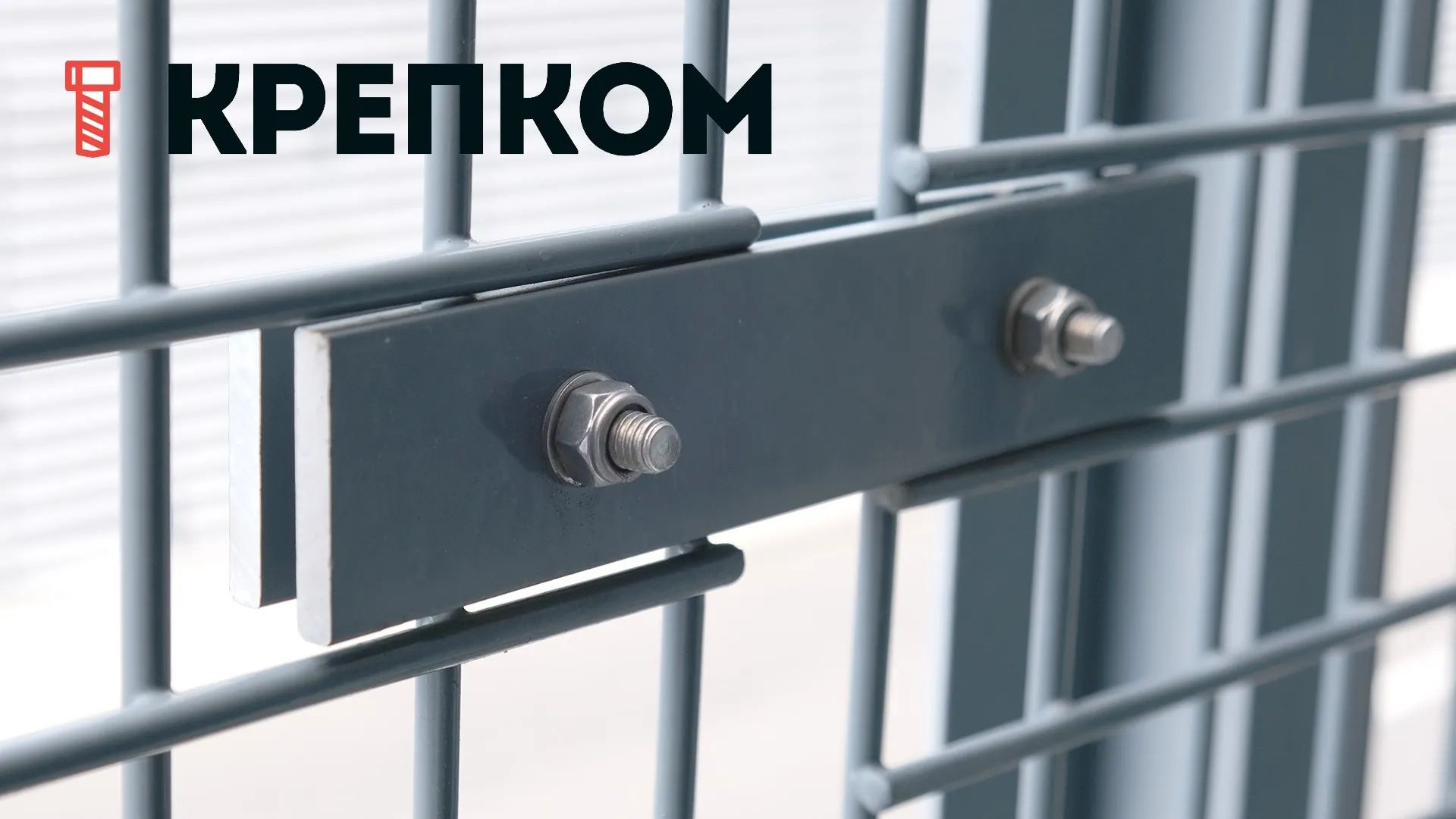

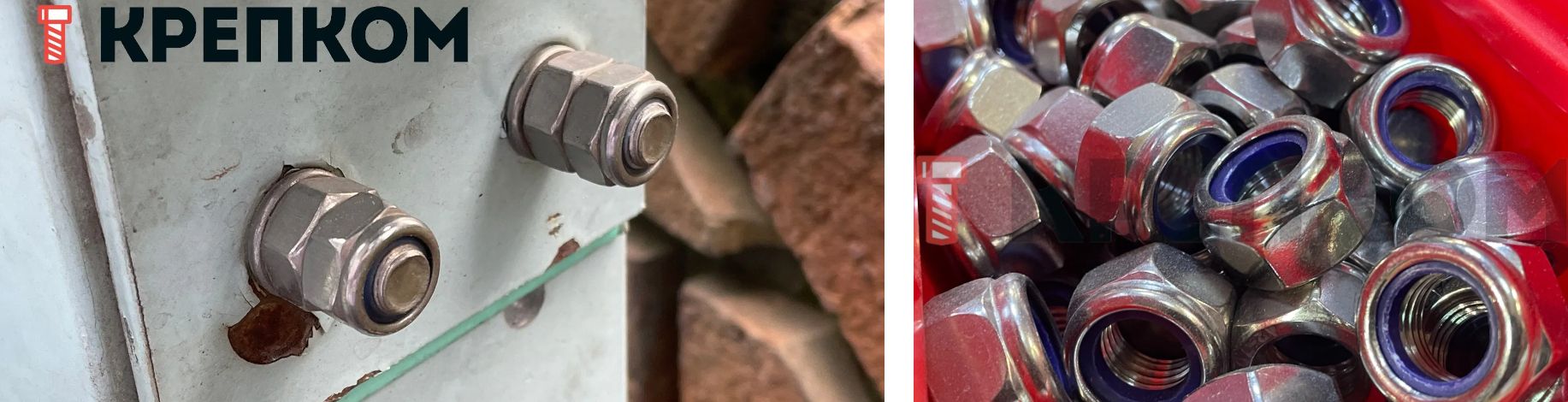

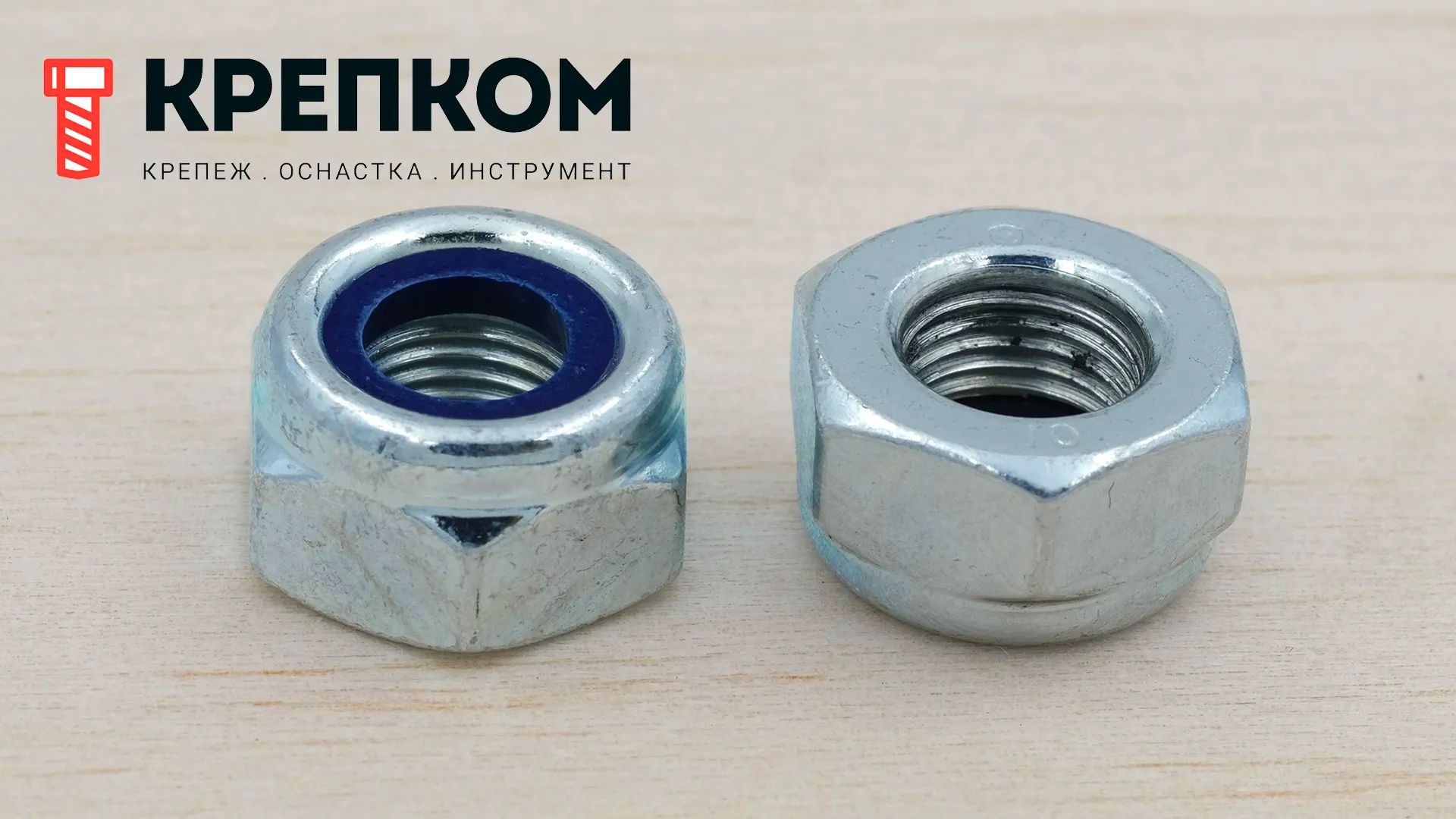

DIN 985: механизм демпфирующей вставки

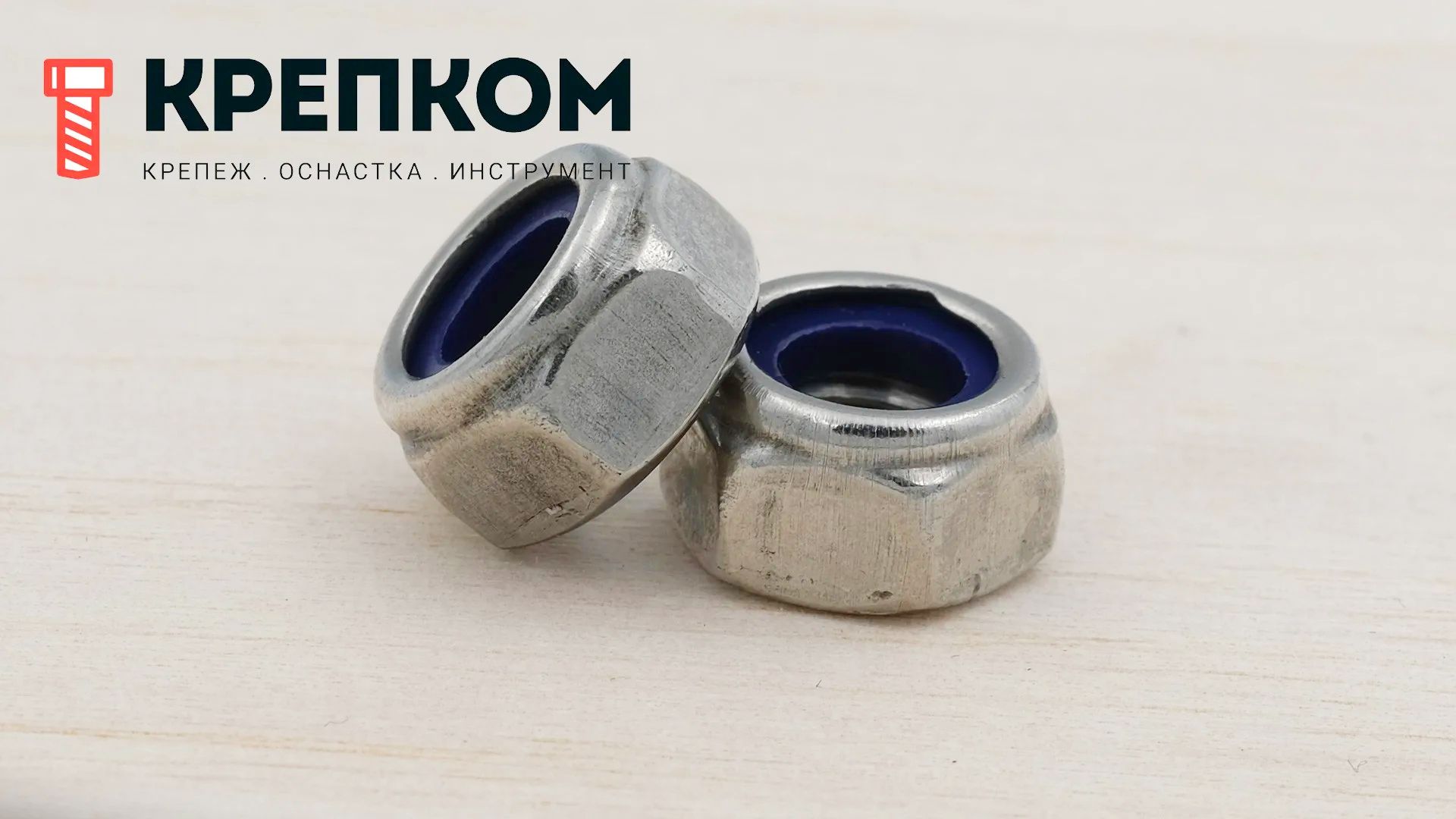

Конструкция DIN 985 (согласно ISO 10511) включает нерезьбовое стопорное кольцо из полиамида (PA6), завальцованное в верхней части корпуса.
При навинчивании резьба болта вдавливается в полиамид, упруго деформируя его. Это приводит к двум эффектам:
- Радиальное сжатие: эластичный полимер создает высокое контактное давление на гребни резьбы, увеличивая силу трения.
- Демпфирование: нейлон работает как виброгаситель, поглощая микросмещения болта в резьбовом зазоре.
Именно использование эластомера обеспечивает «мягкое» стопорение, которое защищает резьбу болта от задиров (galling), но делает соединение зависимым от химической и термической стабильности пластика.

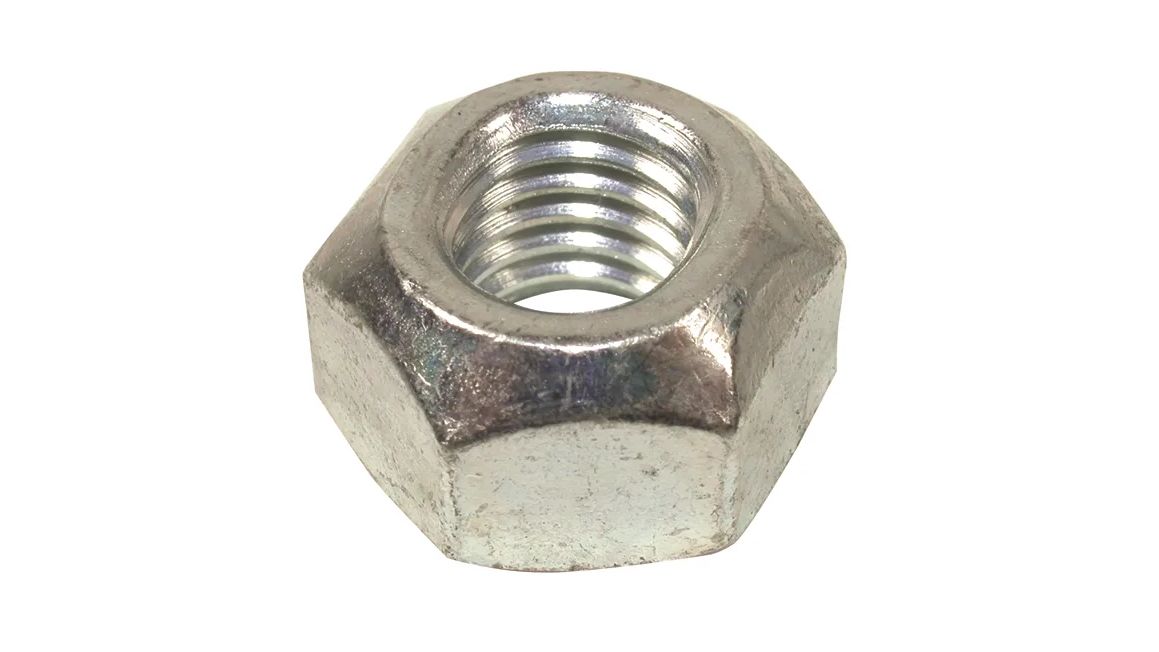

DIN 980 / DIN 6925: цельнометаллическое стопорение

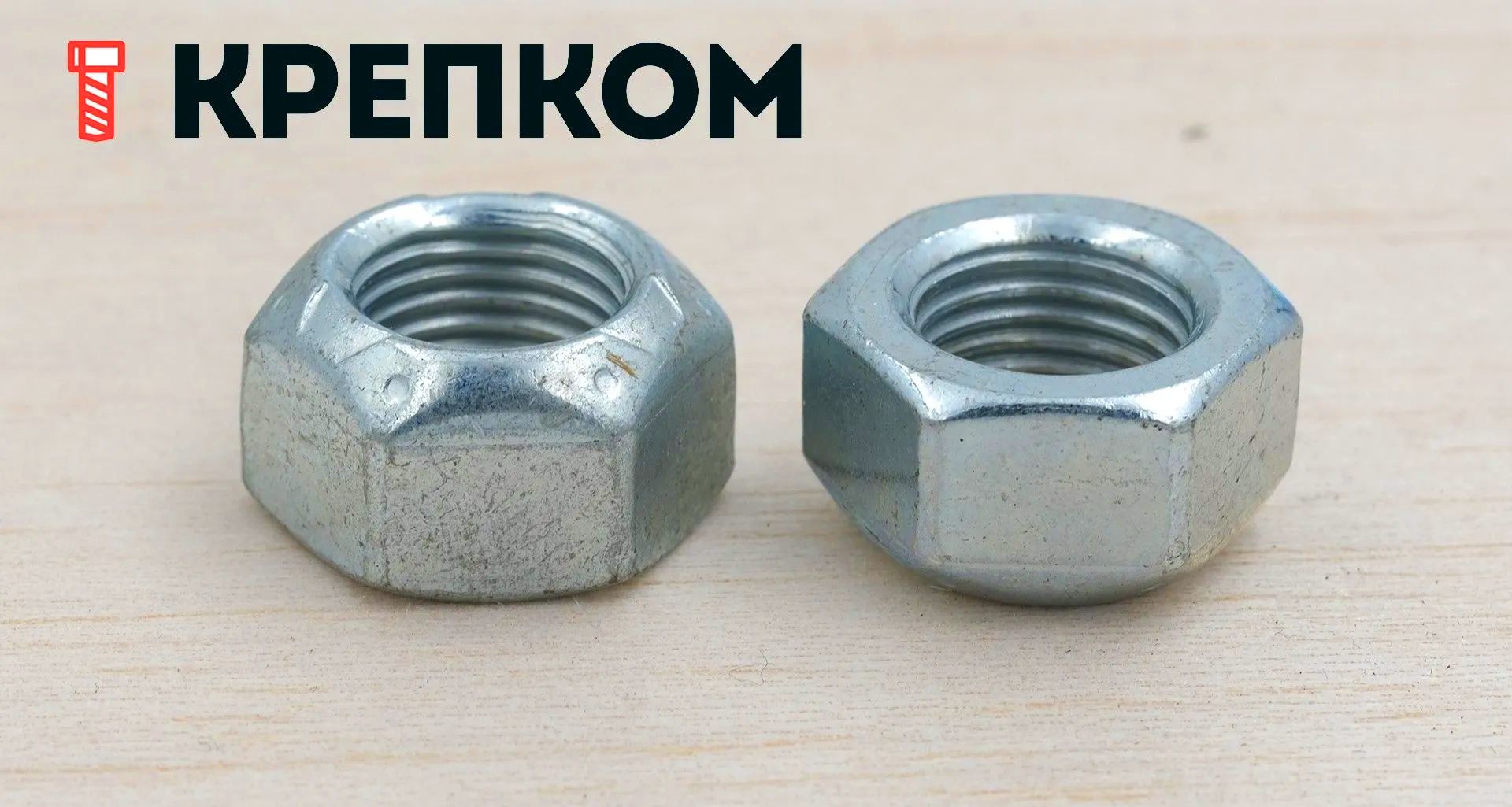

В гайках DIN 980 (тип Stover) и их современном аналоге DIN 6925 (ISO 7042) стопорение достигается за счет деформации витков резьбы гайки (овальная форма, трёхточечное обжатие, эллиптическая деформация). В отличие от DIN 985, здесь нет сторонних неметаллических элементов.
Механизм работает на стыке двух состояний металла:
- Пластическая деформация: при производстве верхние витки гайки обжимаются, приобретая эллиптическую форму или радиальное сужение. Эта деформация необратима.
- Упругая деформация: при монтаже болт «раздвигает» деформированные витки. Сталь пытается вернуться в исходное (сжатое) состояние, создавая мощное осевое и радиальное давление на резьбу.
Этот «стальной замок» обеспечивает значительно более высокую жесткость фиксации. Однако интенсивное трение металла о металл повышает риск повреждения покрытий болта и требует контроля твердости пары «болт–гайка».
Подробнее о видах самостопорящихся гаек, принципах их действия и эффективности читайте в нашем обзоре.
В чем ключевая разница для инженера?
Различие в материале стопорящего элемента определяет жизненный цикл соединения:
- DIN 985 опирается на вязкоупругость полимера (чувствительность к нагреву и химии).
- DIN 980/6925 опирается на модуль упругости стали (стойкость к высоким температурам, но риск механического износа резьбы).
Эксплуатационные ограничения по ISO 2320: температура, виброустойчивость, коррозия и надежность соединения
При проектировании узла важно опираться не только на геометрию DIN, но и на функциональный стандарт ISO 2320:2021 (в РФ — ГОСТ ISO 2320). Именно этот документ устанавливает требования к «преобладающему моменту» и определяет температурные границы, за которыми стопорящая способность метиза не гарантируется.
Согласно ISO 2320, критический разрыв в возможностях гаек выглядит так:
| Тип гайки | Материал стопора | Стандартный лимит T, °C | Причина ограничения |
| DIN 985 | Нейлон (PA6) | –50 … +120 | Деградация и размягчение полимера |
| DIN 980 / 6925 | Сталь (углеродистая) | –50 … +150 | Термическая релаксация напряжений |
Термическая деградация DIN 985: почему нейлон не работает выше +120 °C
Применение гаек с нейлоновым кольцом вблизи двигателей или выхлопных систем — классическая инженерная ошибка. Полиамид 6 (PA6) — термопласт, и его механические свойства резко меняются задолго до точки плавления:
- Потеря жесткости (Tg ≈ 50 °C): при достижении температуры стеклования нейлон начинает размягчаться. Радиальное усилие на резьбу болта снижается.
- Температурная деформация (HDT ≈ 80 °C): под нагрузкой материал начинает «плыть». В интервале от +80 °C до +120 °C стопорящий момент может упасть на 50–70% от номинала.
- Критический порог (+120 °C): это верхний предел безопасности по ISO 2320. Выше этой точки полимер теряет упругость, превращая самостопорящуюся гайку в обычную.
Практический вывод: DIN 985 идеальны для «холодных» узлов, но абсолютно непригодны для зон с тепловым излучением от ДВС или промышленного оборудования.
Пределы цельнометаллических гаек DIN 980: релаксация и ползучесть стали
Цельнометаллический конструктив (DIN 980 / ISO 7042) значительно стабильнее, но также не является вечным. Ограничение в +150°C для стандартных гаек классов прочности 8 и 10 продиктовано свойствами углеродистых сталей.
При превышении этого порога в металле активизируются процессы, снижающие надежность соединения:
- Релаксация напряжений: внутренние силы, созданные при обжиме гайки, начинают «рассеиваться». Упругая деформация, удерживающая болт, постепенно переходит в пластическую.
- Снижение предела текучести: при нагреве сталь становится более пластичной, что ведет к потере осевого преднатяга (preload).

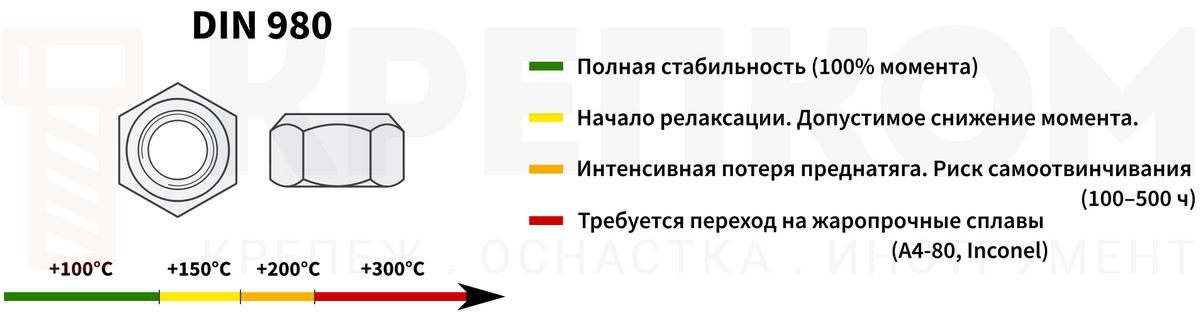

Изменение свойств стали при нагреве (ориентировочно):
| Температура | Состояние стопорящего узла |
| до +100 °C | Полная стабильность (100% момента) |
| +150 °C | Начало релаксации, допустимое снижение момента трения |
| +200 °C | Интенсивная потеря преднатяга. Риск самоотвинчивания за 100–500 часов |
| свыше +300 °C | Требуется переход на жаропрочные сплавы (A4-80, Inconel) |
Поведение при низких температурах (–50 °C)
При низких температурах оба типа гаек сохраняют работоспособность, но по разным причинам:
- Полиамид PA6: несмотря на то что становится более хрупким ниже точки стеклования (45–50 °C), он сохраняет высокую ударную вязкость даже при –40 °C. Упругие свойства материала при температурах ниже Tg восстанавливаются, что позволяет нейлону восстанавливать свои стопорящие свойства.
- Цельнометаллические гайки: все-металлические гайки, особенно из качественных углеродистых сталей, остаются гибкими и прочными в криогенных условиях. Однако при экстремально низких температурах (ниже –100 °C) свойства самого металла могут меняться, и для таких условий необходимо выбирать крепеж, специально предназначенный для них (например, из нержавеющей стали с хладостойкой модификацией).
Практические рекомендации по температурам
| Приложение | Требуемый диапазон T, °C | Рекомендуемый тип | Причина |
| Автомобильные двигатели (подкапотное пространство) | –40 до +180 | DIN 980 из нержавеющей A4 или специальные гайки | Высокие T в подкапотном пространстве, DIN 985 неприемлем выше +120 °C |
| Морские установки | –10 до +60 | DIN 980 (A4) | Коррозионная стойкость + адекватный температурный запас |
| Сборочные линии (помещение) | +15 до +25 | DIN 985 (нейлон) | Защита резьбы, экономичность, T в пределах нормы |
| Промышленные печи и паровое оборудование | +100 до +300 | Специальные гайки из суперсплавов | DIN 980 неприемлем выше +150 °C |
| Криогенные системы | –196 до +25 | Специальный крепеж с хладостойкой модификацией | Хрупкость материалов при –196 °C требует специальных сплавов |
Ресурс и многократное использование: сколько циклов выдержит стопорный механизм?
Вопрос о том, можно ли использовать самостопорящуюся гайку повторно, — один из самых дискуссионных. Ответ кроется в физике деформации стопорящего элемента. Согласно ISO 2320, гайка считается работоспособной, пока её «преобладающий момент» (тормозящее усилие) не упал ниже установленного минимума.
Многократность DIN 985: износ нейлонового кольца
В гайках с нейлоновой вставкой ресурс ограничен «усталостью» полимера. При каждом проходе болта в нейлоне происходит накопление микроповреждений:
- Накопление пластической деформации: после 3–5 циклов «канавка», прорезанная болтом в нейлоне, становится слишком широкой. Радиальное давление падает, и гайка теряет стопорящие свойства.
- Риск разрушения при монтаже: использование ударных гайковертов (импульсный метод) мгновенно разогревает нейлон из-за трения, что может привести к его оплавлению уже при первой затяжке.
Инженерный регламент: ISO 2320 гарантирует сохранение свойств DIN 985 до 5 циклов монтажа. Это означает, что гайка работоспособна в течение 5 циклов сборки-разборки с гарантией производителя. Однако при менее ответственном применении гайка часто функционирует и дальше, с прогрессирующей потерей момента на 15–20% за цикл. В критичных узлах (авто- и авиастроение) для соответствия сертификации эти гайки используются как одноразовые или не разбираются до конца срока службы.
Подробнее об особенностях и видах автомобильных гаек читайте в нашем обзоре.
Ресурс DIN 980 / DIN 6925: долговечность стального замка
Цельнометаллические гайки значительно превосходят нейлоновые по ресурсу, так как работают в зоне упругой деформации стали. Однако здесь возникает другая проблема — износ резьбовой пары.
- Стабильность момента: цельнометаллические гайки теоретически имеют больший потенциал ресурса, так как их стопорящий механизм основан на упругой деформации стали, а не на пластической деформации полимера. Однако в практических условиях их ресурс ограничен другим фактором — износом резьбовой пары. При каждом цикле монтажа/демонтажа вероятность микросварки витков (galling effect) растет экспоненциально. Статистика показывает, что DIN 980 в сложных условиях надежно работает 10–15 циклов, но это не гарантировано стандартом ISO 2320-2021, который требует проверку только до 5-го цикла. Для узлов, требующих частого демонтажа (>15 циклов в жизненном цикле), используйте специальные составы против задиров или клиновые системы стопорения.
- Эффект «задира» (Galling): основной риск при многократном использовании DIN 980 — повреждение покрытия болта. После 10 циклов трение «металл по металлу» может привести к микросварке витков, что потребует замены всего болтового комплекта.
Сравнительный ресурс самостопорящихся гаек (сводная таблица)
| Параметр | DIN 985 (Нейлон) | DIN 980 / 6925 (Металл) |
| Рекомендуемое число циклов | 1 – 3 (max 5) | До 15 (в некритичных узлах выше) |
| Потеря момента за цикл | ~15–20% | ~2–5% |
| Главный фактор отказа | «Разбивание» профиля в нейлоне | Износ резьбы и задиры металла |
| Инструмент для монтажа | Ручной ключ / динамометр | Любой (но контроль задиров обязателен) |
ISO 2320-2021 гарантирует 5 циклов для обоих типов гаек. Цифры выше 5 циклов основаны на практическом опыте и физических расчетах, но не входят в сертификационные требования.
Практические рекомендации по выбору
- Выбирайте DIN 985, если вам нужна защита резьбы дорогостоящего болта и вы не планируете разбирать узел чаще 1–2 раз за весь срок службы. Нейлон бережно облегает резьбу, не царапая её.
- Выбирайте DIN 980 / 6925, если оборудование требует регулярного техобслуживания с частым демонтажем. Стальной замок гораздо медленнее теряет «хватку», обеспечивая стабильную безопасность при многократных операциях.
руб.
Коррозионная стойкость и химическая совместимость: нейлон против стали
Выбор материала гайки (углеродистая сталь, нержавеющая сталь A2 или A4) — это лишь половина задачи. В самостопорящемся крепеже критически важно, как среда воздействует на сам механизм блокировки.
Химическая уязвимость DIN 985: проблема гидролиза нейлона
Главный недостаток гаек DIN 985 в агрессивных средах — гигроскопичность нейлоновой вставки. Полиамид PA6 активно взаимодействует с окружающей средой:
- Гидролиз (воздействие воды): при постоянном контакте с влагой, особенно горячей, нейлон разбухает и постепенно деградирует. Это приводит к потере упругости: вставка перестает плотно обжимать резьбу, и стопорящий момент исчезает еще до того, как начнет ржаветь корпус гайки.
- Химическая агрессия: нейлон чувствителен к кислотам и сильным щелочам. В условиях химических производств вставка может просто раствориться или стать хрупкой, превращая гайку в обычную шестигранную.
| Среда | Воздействие на PA6 | Темп разрушения | Результат |
| Морская вода | Гидролиз + впитывание солей | Месяцы–годы | Потеря стопорящих свойств, вздутие |
| Серная кислота (H₂SO₄) | Химическое растворение | Часы–дни | Полное разрушение |
| Щелочные растворы (NaOH, KOH) | Набухание, растворение | Дни–недели | Размягчение, потеря прочности |
| Органические растворители (ацетон, толуол) | Набухание | Дни–недели | Потеря упругости |
| Минеральные масла | Минимальное воздействие | Годы | Допустимо |
| Горячая вода (T > 80 °C) | Ускоренный гидролиз | Недели–месяцы | Значительное ослабление свойств |
Инженерный совет: избегайте DIN 985 в узлах, работающих в воде или в контакте с агрессивной химией.
Преимущество DIN 980 в экстремальных условиях
Цельнометаллические гайки (DIN 980 / 6925), изготовленные из нержавеющей стали A4 (AISI 316), являются «золотым стандартом» для тяжелых условий:
- Морская среда: добавление молибдена в сталь A4 защищает от питтинговой (точечной) коррозии в хлоридных средах.
- Стабильность стопора: поскольку механизм стопорения — это деформация самой стали, он не боится воды, кислот, щелочей, масел или растворителей. Пока цел корпус гайки — работает и «замок».
Гальваническая коррозия: почему нельзя смешивать материалы
Распространенная ошибка — использование гайки из нержавеющей стали с обычным оцинкованным болтом. Это создает гальваническую пару, в которой болт становится анодом и разрушается в разы быстрее.
Правила совместимости для долговечного соединения:
| Болт | Гайка (рекомендуемый выбор) | Риск коррозии |
| Оцинкованная сталь | DIN 985 / 980 (Оцинкованная сталь) | Низкий (одинаковый потенциал) |
| Нержавеющая сталь A2 | DIN 985 / 980 (Нержавейка A2) | Низкий |
| Нержавеющая сталь A4 | DIN 980 (Нержавейка A4) | Минимальный (лучший выбор для моря) |
| Оцинкованная сталь | Нержавеющая сталь A4 | Критический! (болт быстро сгниет) |
Краткий гид по выбору материалов
- Сухие помещения: углеродистая сталь с цинковым покрытием (DIN 985 или 980).
- Улица / Влажность: нержавеющая сталь A2 (DIN 980 предпочтительнее из-за стойкости «замка»).
- Морские брызги / Химия: только цельнометаллическая гайка DIN 980 из стали A4. Нейлон здесь выйдет из строя слишком быстро.
Вибростойкость и тест Юнкера: почему гайка не спасает от потери натяжения
Главное заблуждение при выборе крепежа — считать, что самостопорящаяся гайка полностью предотвращает раскручивание. Согласно стандарту DIN 25201-4, гайки DIN 985 и DIN 980 относятся к категории устройств для предотвращения потери (loss prevention), а не блокировки.
Тест Юнкера (ISO 16130): жесткая проверка реальностью
Самым суровым испытанием для резьбы является тест Юнкера. В отличие от обычных вибраций, здесь соединение подвергается циклической поперечной нагрузке (сдвигу).
Результаты тестов для гаек с «преобладающим моментом» (DIN 98x) обычно неутешительны:
- Потеря преднатяга (Preload): в первые же секунды интенсивной вибрации трение в резьбе преодолевается, и осевое усилие в болте падает практически до нуля. Соединение «расслабляется».
- Функция гайки: после того как преднатяг потерян, в игру вступает стопорный элемент (нейлон или стальной обжим). Он не дает гайке полностью свинтиться с болта, предотвращая распад конструкции.
DIN 985 против DIN 980: кто лучше держит вибрацию?
- DIN 985 (нейлон): за счет эластичности вставка работает как демпфер, эффективно гася микровибрации низкой амплитуды. Однако при сильных ударах или высокочастотной вибрации нейлон может «поплыть», и стопорящий эффект снизится.
- DIN 980 (металл): цельнометаллический «замок» жестче. Он стабильнее держит гайку на болте после потери преднатяга, но сам по себе не препятствует первоначальному ослаблению соединения так же эффективно, как специализированные клиновые системы.
Сравнительная эффективность при вибрации
| Критерий | DIN 985 (Нейлон) | DIN 980 (Металл) | Клиновые шайбы (типа Nord-Lock) |
| Сохранение преднатяга | Низкое (теряет >80%) | Низкое (теряет >80%) | Высокое (сохраняет >90%) |
| Удержание от падения | Отличное | Отличное | Отличное |
| Реакция на ударные нагрузки | Средняя (демпфирует) | Высокая (жесткий хват) | Максимальная |
Подробнее о статичной и динамичной нагрузках читайте в нашем обзоре.
Когда стопорной гайки недостаточно?
Если ваш узел подвергается экстремальным вибрациям (двигатели большой мощности, дробилки, железнодорожный транспорт), использование только DIN 985 или DIN 980 недостаточно. В таких случаях инженер должен дополнять соединение:
- Клиновыми шайбами (блокировка за счет геометрии, а не трения).
- Анаэробными фиксаторами резьбы (клеевые составы).
- Пружинными тарельчатыми шайбами (поддержание осевой нагрузки).
Вердикт по вибростойкости: стопорные гайки — это отличный «страховочный пояс», который не даст машине развалиться на части, но они не гарантируют герметичность или жесткость стыка при жесткой вибрации.
Подробнее о вибростойкости резьбовых соединений читайте в нашем обзоре.
руб.
руб.
руб.
Итоговый синтез: как безошибочно выбрать стопорную гайку?
Подводя итог техническому разбору, важно помнить: ни одна из гаек не является «универсально лучшей». Выбор между нейлоновым кольцом (DIN 985) и цельнометаллическим обжимом (DIN 980) — это всегда инженерный компромисс.
Чтобы упростить подбор, используйте следующий алгоритм:
Экспресс-матрица выбора крепежа
| Если ваш приоритет... | Рекомендуемый тип | Почему? |
| Температура > 120 °C | DIN 980 (Металл) | Нейлон плавится и теряет стопорящие свойства. |
| Бережное отношение к болту | DIN 985 (Нейлон) | Вставка защищает резьбу от задиров и царапин. |
| Морская или агрессивная среда | DIN 980 (Нержавейка A4) | Нейлон подвержен гидролизу и химической деградации. |
| Многократный монтаж (ремонт) | DIN 980 (Металл) | Металлический «замок» живет до 15 циклов против 3–5 у нейлона. |
| Низкая цена / Сухое помещение | DIN 985 (Оцинковка) | Самое экономичное и массовое решение. |
| Высокая вибрация и удары | DIN 980 (Металл) | Жесткая фиксация сталь-сталь стабильнее при рывках. |
Подробнее о том, как подобрать дюймовую гайку для болта читайте в нашем обзоре.

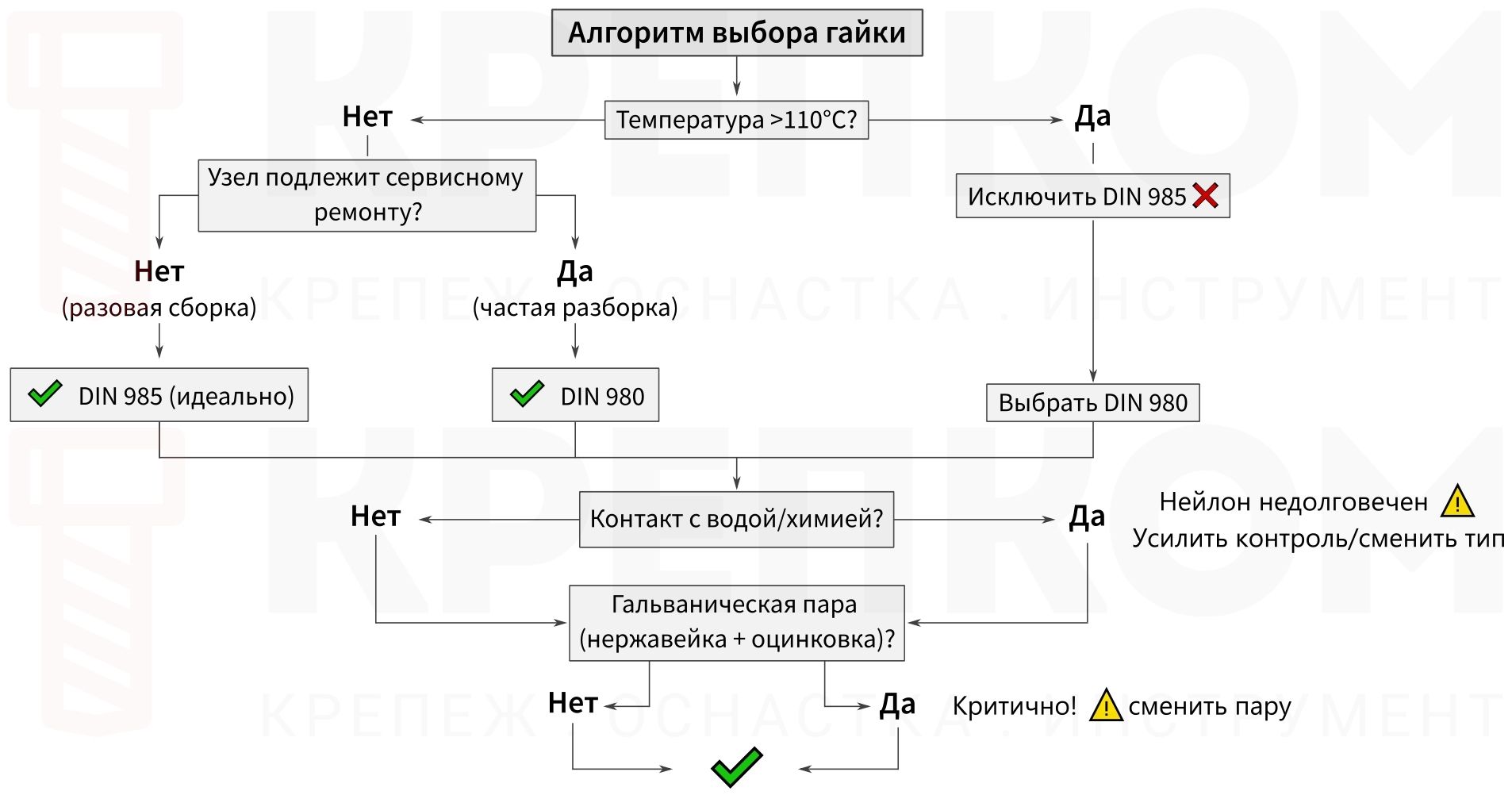

Чек-лист инженера перед покупкой
Перед заказом партии метизов ответьте на четыре вопроса:
- Какова максимальная рабочая температура? Если выше +100…110 °C — вычеркивайте DIN 985.
- Будет ли узел разбираться? Для разовой сборки DIN 985 идеален. Для сервисного обслуживания оборудования лучше брать DIN 980.
- Есть ли контакт с водой или химией? Влажная среда «убивает» стопорящий эффект нейлона быстрее, чем коррозия съест сталь.
- Совместимы ли материалы? Помните о гальванической паре: нержавеющая гайка на оцинкованном болте — это мина замедленного действия.
Ответы на часто задаваемые вопросы (FAQ)
Можно ли использовать смазку при монтаже самостопорящихся гаек?
Ответ: Использование смазки (масел, MoS₂) крайне не рекомендуется, если это не предусмотрено проектным расчетом. Смазка резко снижает коэффициент трения, что может привести к чрезмерному растяжению болта при затяжке до номинального момента. Кроме того, в гайках DIN 985 некоторые виды масел могут вызвать химическую деградацию нейлона.
В чем принципиальное различие между DIN 980 и DIN 6925?
Ответ: DIN 980 — это исторический немецкий стандарт, который описывал несколько типов цельнометаллических гаек со стопорением (включая тип со сжатым кольцом и тип с деформацией витков). DIN 6925 / ISO 7042 — это уточненный современный стандарт, который строго определяет только гайки с эллиптическим обжимом верхних витков (Stover type). В документации новых проектов рекомендуется явно указывать DIN 6925 или ISO 7042, а не ссылаться на DIN 980, чтобы исключить неоднозначность.

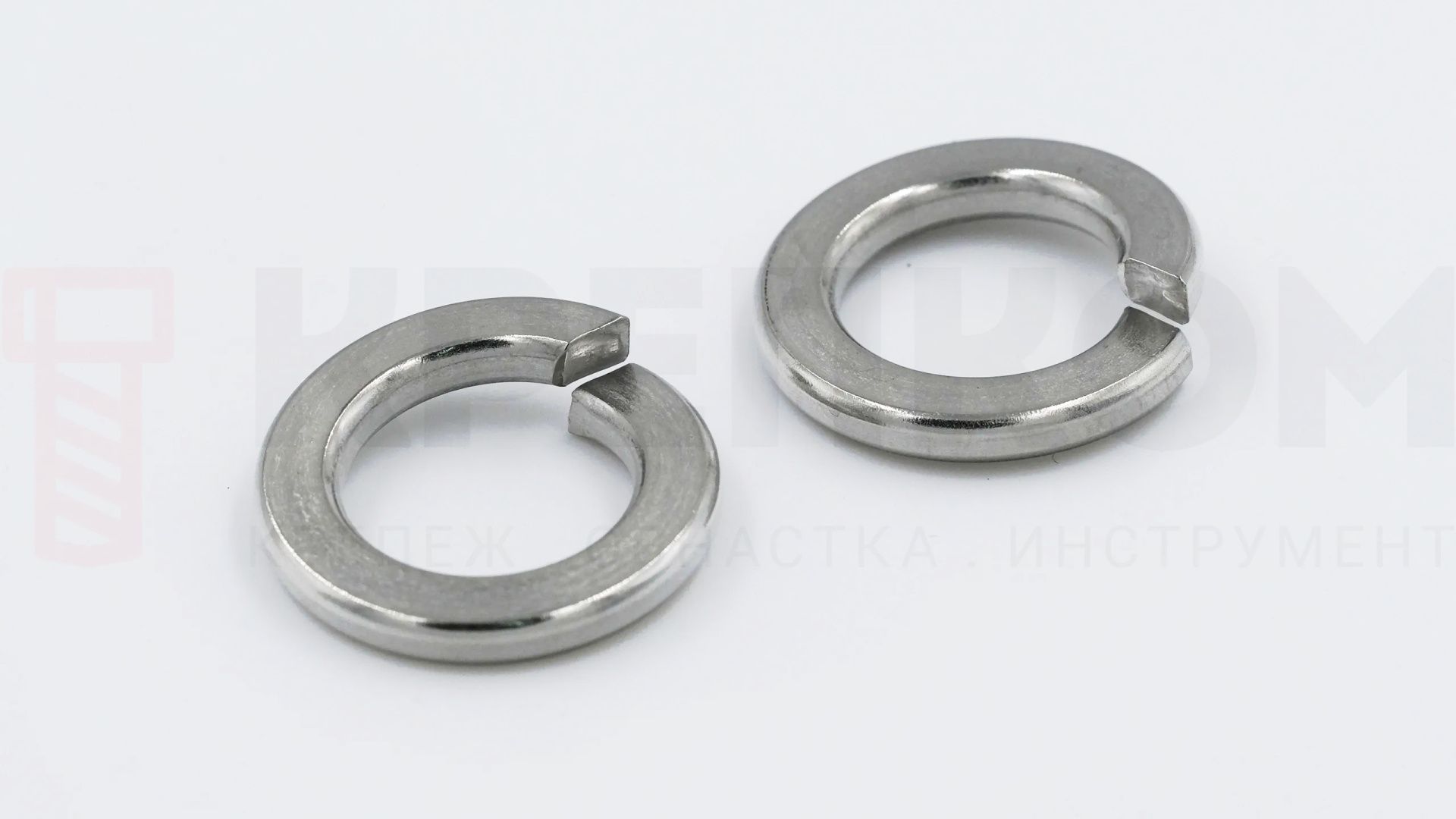

Можно ли усилить соединение, установив под стопорную гайку пружинную шайбу (гровер)?
Ответ: Нет, это лишено смысла. Пружинная шайба DIN 127 признана неэффективной в предотвращении потери преднатяга. Самостопорящаяся гайка сама по себе выполняет функцию удержания. Более того, шайба создает дополнительную плоскость скольжения, что может снизить общую вибростойкость узла.
Зависит ли работа гайки от класса прочности болта?
Ответ: Напрямую. Твердость гайки должна быть согласована с твердостью болта (обычно гайка чуть мягче). Если использовать цельнометаллическую гайку DIN 980 класса 10 с мягким болтом класса 5.8, гайка при монтаже просто «срежет» резьбу болта из-за высокого сопротивления стопорящего элемента.
Как ведут себя нейлоновые гайки DIN 985 на экстремальном морозе?
Ответ: При температурах ниже –40 °C нейлон становится хрупким. Если узел подвергается ударным нагрузкам в таких условиях, нейлоновое кольцо может расколоться и выкрошиться из корпуса гайки, полностью лишив соединение стопорящих свойств. Для криогенных условий и Крайнего Севера выбирайте цельнометаллический крепеж.
Как понять, что гайку DIN 985 пора утилизировать при повторном использовании?
Ответ: Простой «полевой» тест: если вы можете навинтить гайку на болт пальцами до того момента, как болт коснется нейлонового кольца, и пройти кольцо без использования ключа — гайка изношена. Если «преобладающий момент» не ощущается рукой, значит, нейлон потерял упругость.
Заключение
Самостопорящиеся гайки по стандартам DIN 985 и DIN 980 — это надежный страховочный механизм, проверенный десятилетиями. Однако их эффективность на 100% зависит от корректности условий эксплуатации. Использование нейлона в горячем двигателе или цельнометаллической гайки на мягком алюминиевом болте — типичные ошибки, которых можно избежать, опираясь на требования ISO 2320.
