В инженерной практике не существует понятия «просто винт». Существует сложный механический элемент, работающий в условиях жестких допусков, который либо обеспечит расчетную несущую способность узла, либо станет причиной его разрушения.
Для сборщиков металлической мебели (стеллажей, верстаков, шкафов) и торгового оборудования правильный выбор метизов — это вопрос безопасности. Обрушение нагруженного стеллажа из-за среза болта, выбранного «на глаз», или коррозия витрины из-за гальванической пары — это прямые финансовые и репутационные риски.
Далее мы рассмотрим технический алгоритм подбора крепежа, переработанный с учетом требований ГОСТ, DIN, ISO и реальной физики материалов.

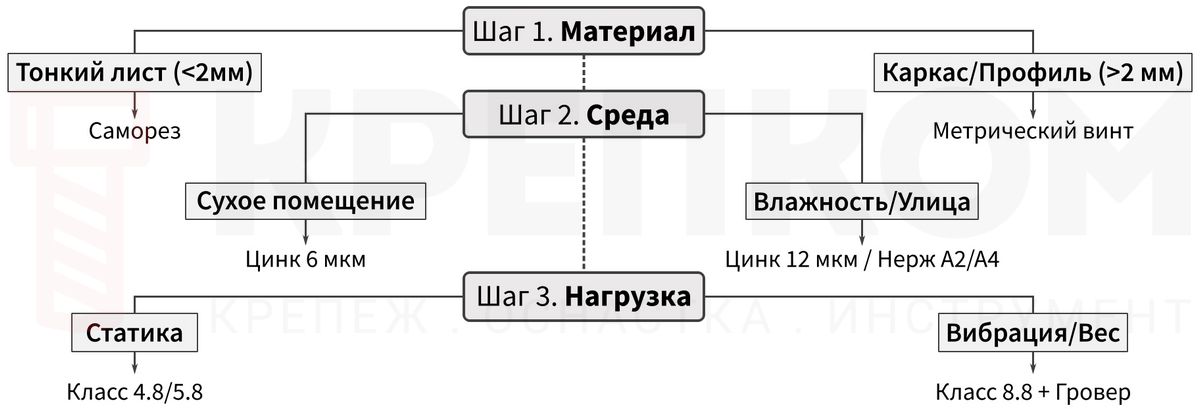

Алгоритм выбора: фундаментальная триада
Процесс подбора базируется на трех факторах:
- Материалы соединения: (сталь-сталь, сталь-алюминий, сталь-дерево). Здесь скрыта угроза электрохимической коррозии.
- Характер нагрузок: (статика, динамика/вибрация, срез, отрыв). Здесь определяется класс прочности и количество точек крепления.
- Условия эксплуатации: (офис, улица, агрессивная среда). Здесь определяется тип и толщина покрытия.
Часть 1. Классификация и механика: самонарезающие vs метрические
Самонарезающие винты (для тонкого листа)
Используются для металла толщиной до 2–4 мм.

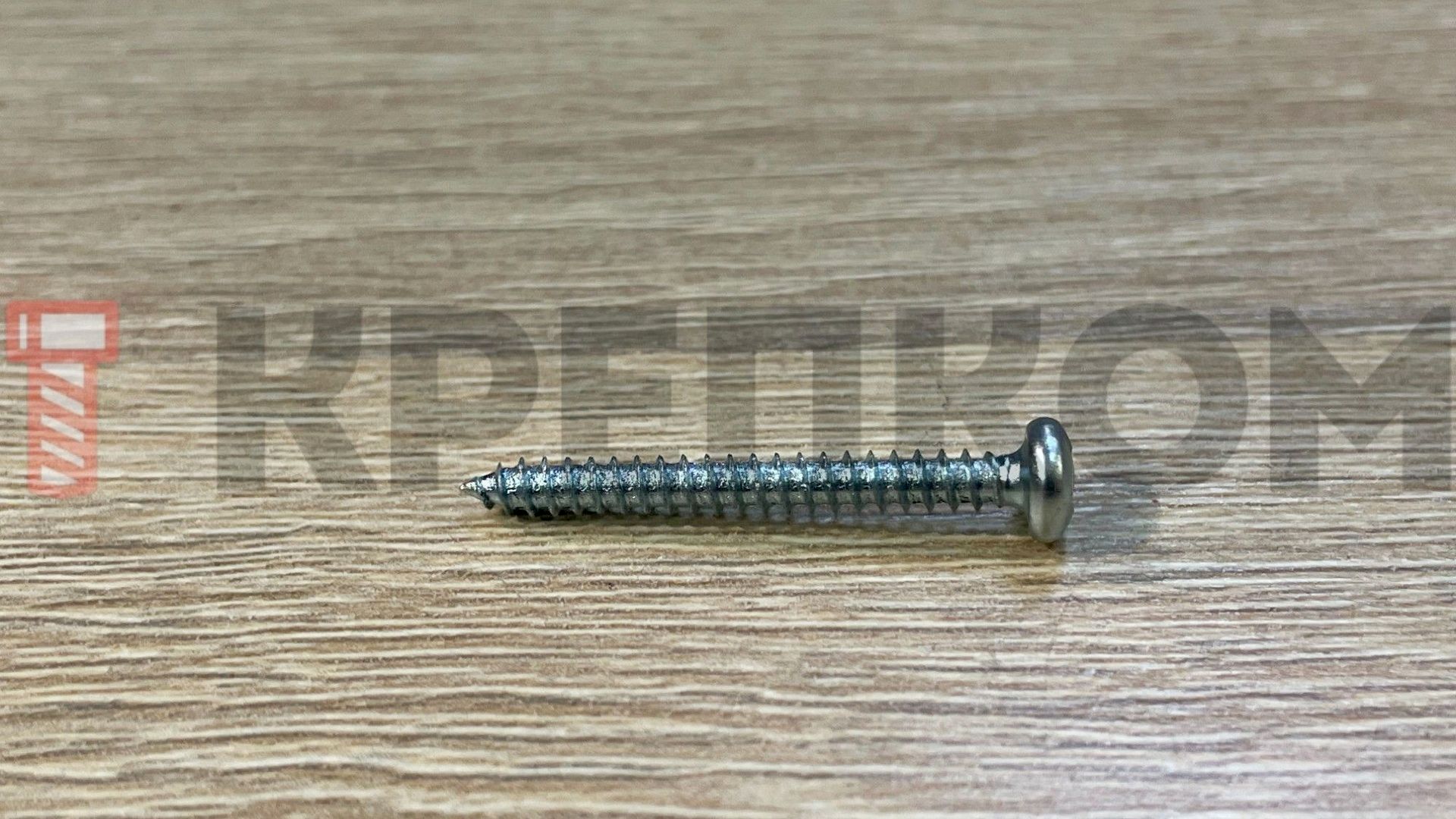

Остроконечные саморезы (ГОСТ 11650-80 / DIN 7981, тип C): нарезают резьбу в тонколистовых металлах.
Технологическое ограничение: требуют предварительного сверления.
Правило сверления:
- Мягкая сталь: при толщине листа t>0.9 мм
- Алюминий: при t>2.0 мм
- Нержавейка: всегда (твердость HV>200).

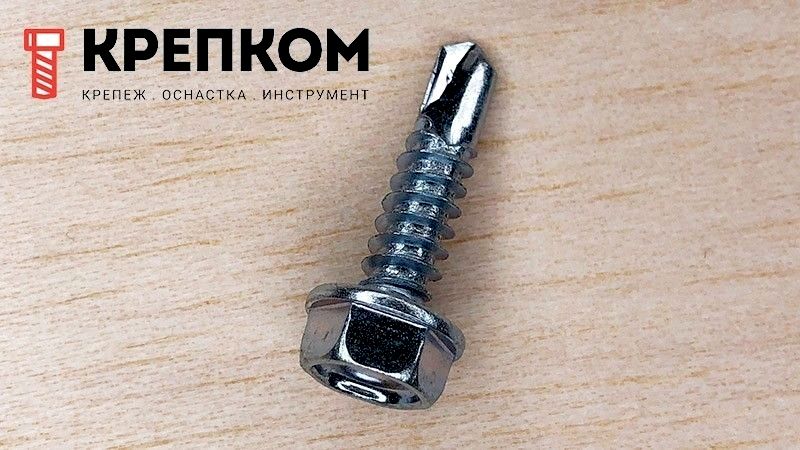

Сверлоконечные / Самоcверлящие винты (DIN 7504): исключают кернение и сверление.

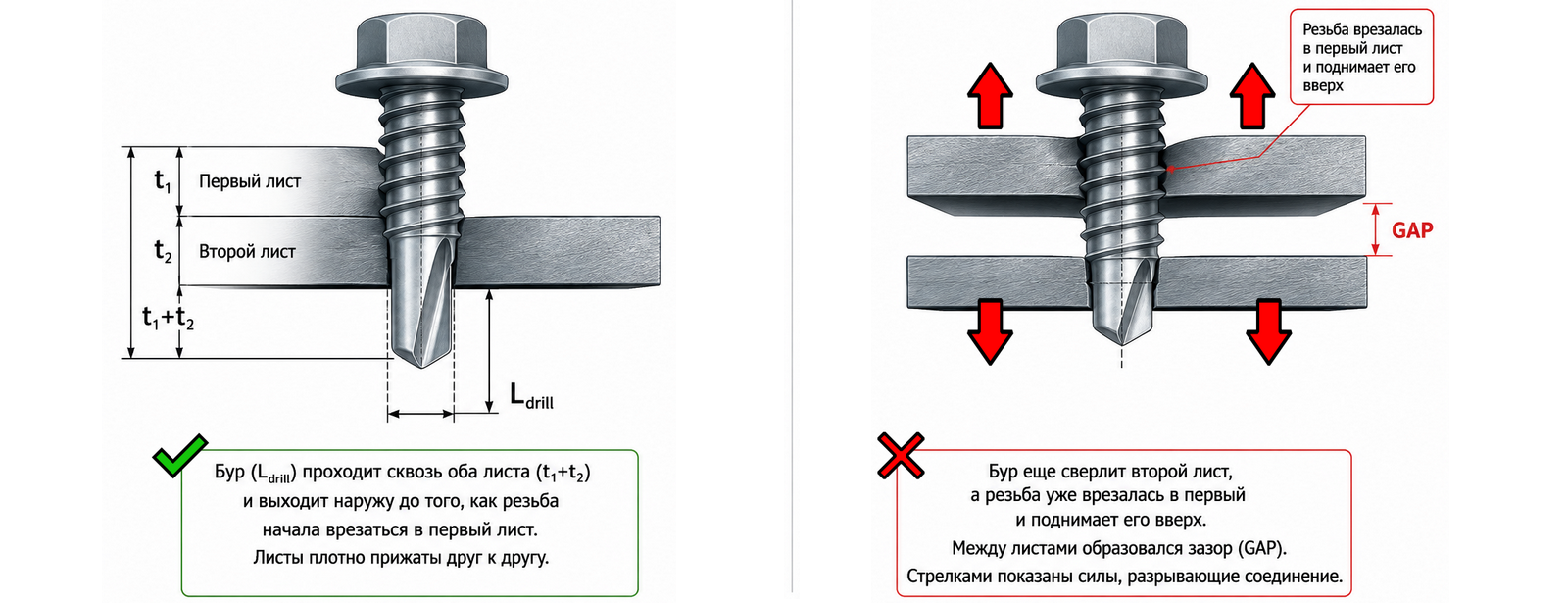

Инженерное правило «Домкратный эффект»: длина сверлящей части (бура) обязана быть больше суммарной толщины просверливаемых материалов. Если бур короче толщины пакета, резьба врежется в верхний лист до того, как бур пройдет нижний. Листы раздвинутся, резьба будет сорвана.
Расчет критической длины бура:
Длина сверлящей части винта должна быть:
Ldrill,min=t1+t2+0.5 мм
где t1, t2 — толщины верхнего и нижнего листов соответственно.
Избыток длины бура: +1–2 мм для образования стружки и снижения сопротивления.
Пример: для пакета «сталь 1.5 мм + сталь 1.5 мм»:
Минимальная длина бура:
1,5+1,5+0,5=3,5 мм
Рекомендуемая длина: 4,5–5 ммВинт с длиной бура 3 мм будет недопустим — произойдет сбой резьбы.

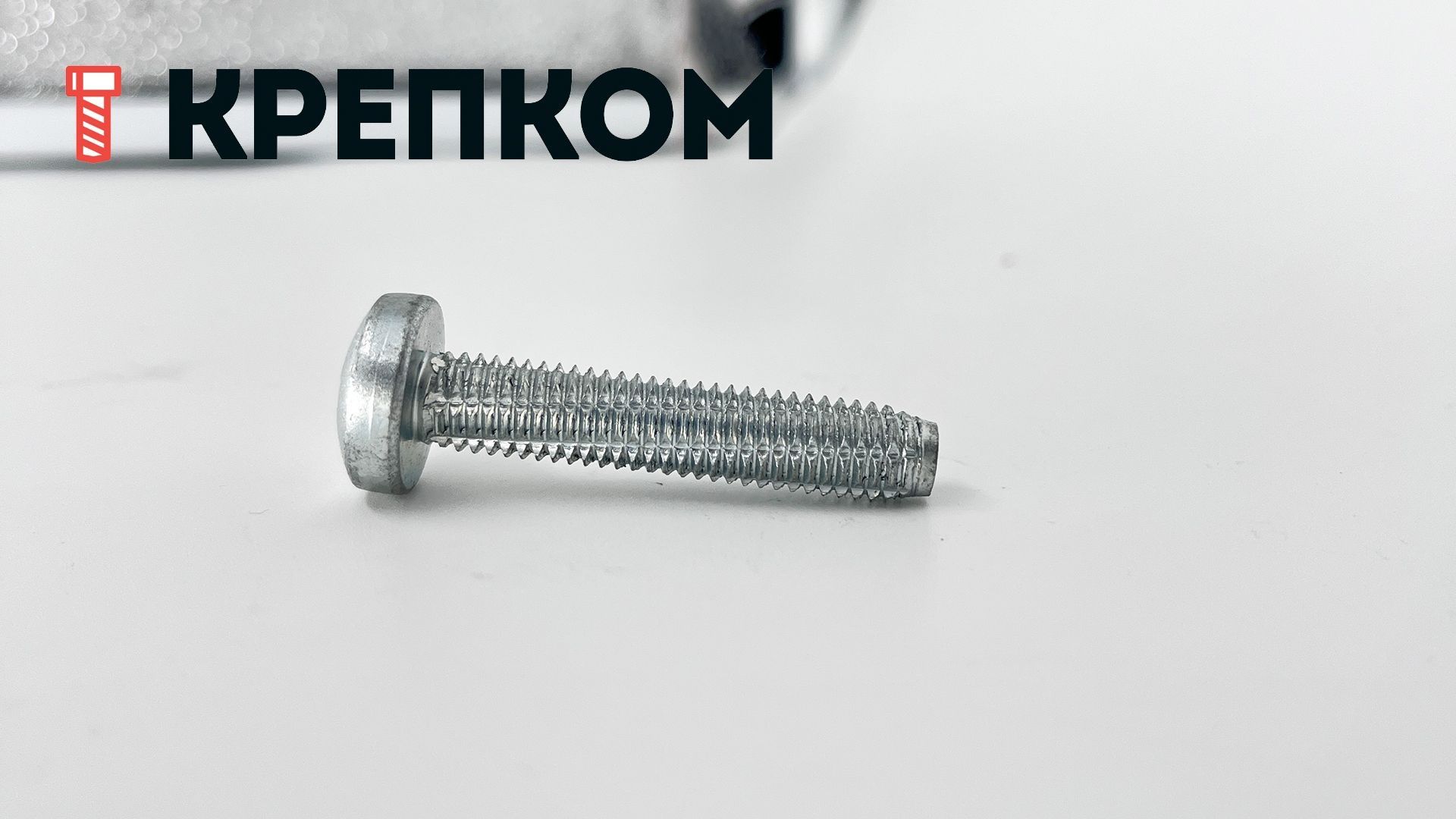

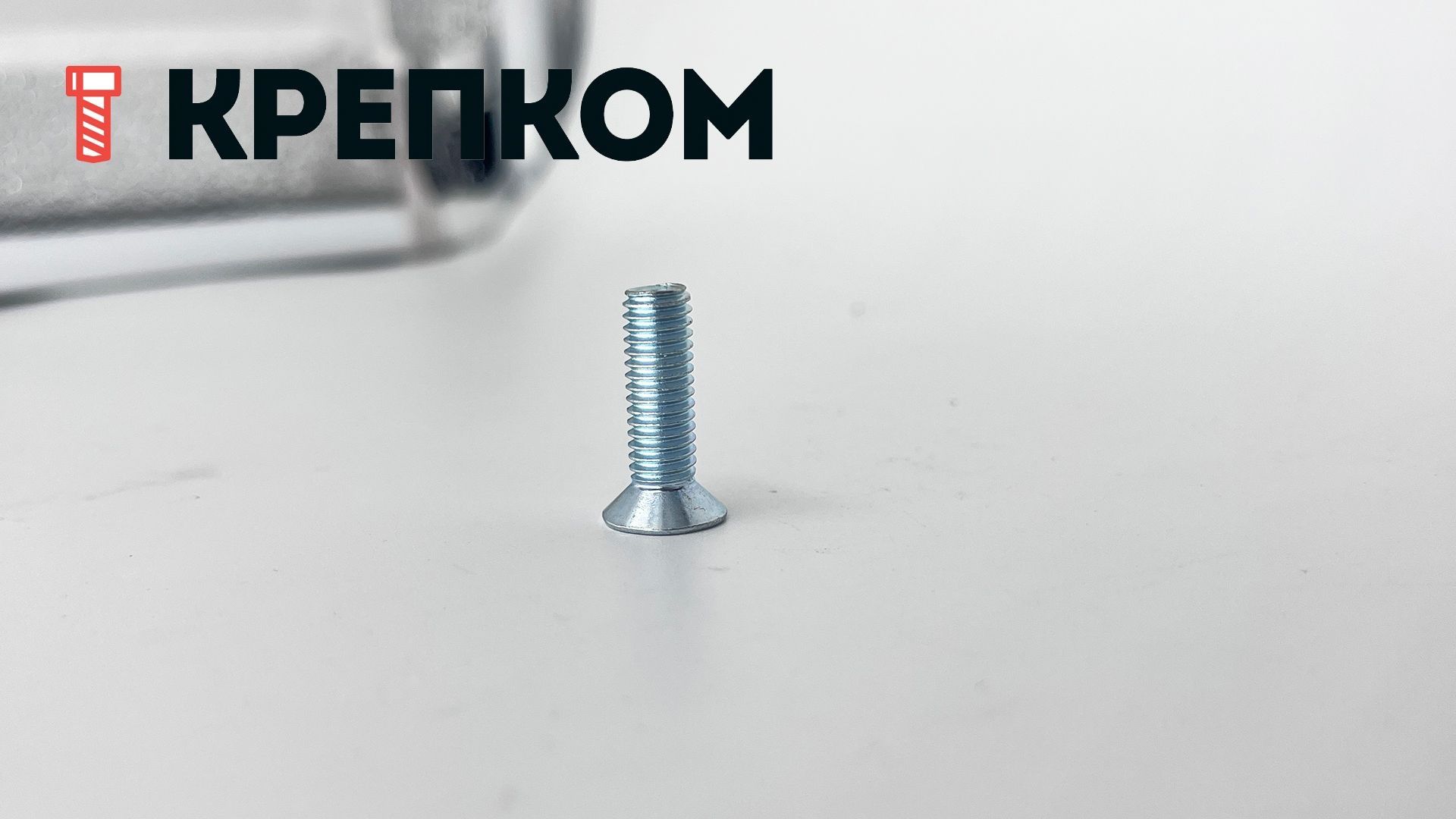

Винты с метрической резьбой (силовые узлы)
Применяются для каркасов, где требуется высокий момент затяжки.
- Проблема концентрации напряжений: корень резьбы — это геометрический концентратор напряжений (Kt≈2.5...3.0 для острой резьбы). Это значит, что локальное напряжение во впадине в 3 раза выше номинального.
- Рекомендация: для динамически нагруженных узлов (тележки, вибростенды) используйте винты с накатанной резьбой и плавным переходом головки (галтелью), выбирая класс прочности с запасом.
Подробнее о самонарезающих винтах и их характеристиках читайте в нашем обзоре.
руб.
Часть 2. Расчет на срез и разрыв: таблицы моментов затяжки для классов 8.8 и тонкого листа
Это критически важный раздел. Ошибка в моменте затяжки ведет либо к самоотвинчиванию, либо к пластической деформации резьбы.
Классы прочности и допустимые нагрузки
Несущая способность определяется классом прочности (ISO 898-1).
- 4.8 / 5.8: обычная сталь (Предел текучести σy=320−400 МПа). Только для обшивки.
- 8.8: высокопрочный крепеж (σy=640 МПа). Стандарт для несущих каркасов.
- 10.9: особо прочный. Для тяжелонагруженных узлов.
Таблица 1. Рекомендуемые моменты затяжки и преднатяг
Данные для стандартной метрической резьбы, класс прочности 8.8 (коэфф. трения 0,14 — сухой крепеж / слегка промасленный).
| Резьба | Шаг, мм | Площадь сечения As, мм² | Момент затяжки (Н·м) Сухой | Момент затяжки (Н·м) Смазка/PTFE | Макс. нагрузка (преднатяг), кН |
| M4 | 0,7 | 8,78 | 2,8 – 3 | 2 – 2,5 | 3,9 |
| M5 | 0,8 | 14,2 | 5,5 – 6 | 4,5 – 5 | 6,4 |
| M6 | 1 | 20,1 | 6,5 – 7,5 | 5 – 6 | 9 |
| M8 | 1,25 | 36,6 | 17 – 22 | 12 – 15 | 16,5 |
| M10 | 1,5 | 58 | 34 – 40 | 25 – 30 | 26 |
Внимание! При затяжке болта в тонком листе необходимо проверить два условия:
- Прочность болта на срез (по Таблице 1): для М6 класс 8.8 — до 7.5 Н·м.
- Прочность резьбы листа на вырывание: зависит от толщины листа. Вторая граница часто является критической. При t=1.5 мм максимальный допустимый момент для М6 составляет 2.5–3.0 Н·м (см. Таблицу 1a).
Таблица 1a. Максимальные моменты затяжки для тонколистового металла (класс 8.8, сухой крепеж)
| Диаметр | t=1.0 мм | t=1.5 мм | t=2.0 мм | t=3.0 мм | t≥4.0 мм (табл.1) |
| М4 | 0,5 Н·м | 0,8 Н·м | 1 Н·м | 1,5 Н·м | 2,8–3 Н·м |
| М5 | 0,8 Н·м | 1,2 Н·м | 1,8 Н·м | 2,5 Н·м | 5,5–6 Н·м |
| М6 | 1 Н·м | 2,5 Н·м | 3,5 Н·м | 5 Н·м | 6,5–7,5 Н·м |
| М8 | 1,5 Н·м | 4 Н·м | 6 Н·м | 8,5 Н·м | 17–22 Н·м |
Правило: для листов толщиной < 2.0 мм используйте момент затяжки, соответствующий толщине листа, а не диаметру винта.
Подробнее о моментах затяжки метрических болтов, винтов и гаек читайте в нашем обзоре.
Методика расчета количества винтов (пример)
Задача: полка стеллажа должна выдерживать 100 кг. Крепится на 4 винта М6 (8.8)
Нагрузка: F=100 кг×9.81≈1000 Н
Нагрузка на 1 винт: 1000/4=250 Н (без учета неравномерности). Вводим коэффициент неравномерности k=1.5. Расчетная сила P=375 Н
Проверка на срез: допустимое напряжение на срез
τallow≈0.6×σy/Коэф.Запаса(2)=0.6×640/2=192 МП
Несущая способность винта М6:
Fshear=192 МПа×20.1 мм2≈3860 Н
Вывод: винт М6 (8.8) выдерживает 3860 Н, нагрузка 375 Н. Запас десятикратный по статике.
Стандарт отрасли: 8.8 для всех несущих каркасов.
МИНИМУМ 8.8: Класс 5.8 не рекомендуется — низкая твердость шлицев (шлицы «слизываются» шуруповертом), предел усталости σu=400 МПа недостаточен для динамических нагрузок мебели (удары, вибрации).
Часть 3. Электрохимическая совместимость: почему ваши витрины гниют через год (анализ материалов)
Толщина цинкового покрытия (почему 6 мкм — это мало)
Стандартное покрытие «серебристый цинк» бывает разным. ГОСТ 9.303-84 делит их четко:
- Ц6 (6 мкм): дешевый стандарт. В торговом зале (влажная уборка, касания) прослужит 4–5 лет до первых точек ржавчины. Не подходит для улицы.
- Ц12 / Ц15 (12–15 мкм): рекомендованный минимум для качественной мебели. Срок службы в помещении — 10+ лет.
- Ц25 (25 мкм): обязательно для неотапливаемых складов.
Таблица 2. Прогнозируемый срок до первых признаков коррозии (без прямого солнечного света)
| Покрытие | Офис (40–60% ВВ*) | Помещение влажное (>70%) | Тентовой навес | Открытый воздух, без соли |
| Черный фосфат | 3–6 мес | 1–2 мес | <1 мес | Непригоден |
| Ц6 (Цинк 6 мкм) | 2–3 года | 6–12 мес | 3–6 мес | 2–4 мес |
| Ц12 (Цинк 12 мкм) | 7–10 лет | 3–5 лет | 1–2 года | 6–12 мес |
| Ц25 (Цинк 25 мкм) | 15–20 лет | 10–15 лет | 5–10 лет | 2–3 года |
| Нержавейка А2 | >20 лет | >20 лет | >15 лет | 10–15 лет |
| Нержавейка А4 | >20 лет | >20 лет | >20 лет | >15 лет |
| (*ВВ — относительная влажность воздуха. Данные основаны на ГОСТ 9.303-84 и международных стандартах IEC 60068-2-52). | ||||
Гальваническая пара (электрохимическая коррозия)
Самая частая ошибка при сборке алюминиевых витрин и профилей: соединение Алюминий + Оцинкованная сталь + Влага = Батарейка.
Алюминий (анод) начинает разрушаться, превращаясь в белый порошок, резьба закисает.
Таблица 3. Совместимость материалов (гальванические пары)
| Основа | Крепеж | ΔE, В | Вердикт | Защита |
| Сталь мягкая | Сталь Ц12 | ~0,05 | ✅ Отлично | Не требуется |
| Сталь мягкая | Нержавейка А2 | ~0,3 | ✅ Хорошо | Не требуется |
| Алюминий | Сталь Ц12 | ~0,3 | ✅ Допустимо | Диэлектрик (опционально) |
| Алюминий | Нержавейка А2 | ~0,95 | ❌ Опасно | Обязателен диэлектрик |
| Алюминий | Нержавейка А4 | ~0,95 | ❌ Опасно | Обязателен диэлектрик + герметик |
| Алюминий | Латунь | ~1,8 | ❌❌ Критично | Полностью запрещено |
| Медь | Сталь | ~0,5 | ✅ Хорошо | Диэлектрик (рекомендуется) |
Примечание: ΔE — разность стандартных потенциалов восстановления. Чем она выше, тем интенсивнее коррозия.
Как обезопасить крепеж из нержавеющей стали при контакте с алюминием? — читайте в нашей статье.
Нержавеющая сталь: А2 или А4?
- А2 (AISI 304): «пищевая». Не ржавеет в воде и воздухе. Нюанс: Может слегка магнититься после холодной штамповки (это нормально).
- А4 (AISI 316): содержит молибден. Устойчива к хлоридам (соль, морской воздух, реагенты с обуви) и кислотам.
Выбор: для витрин в ТЦ достаточно А2. Для уличных стендов у дороги (соль) — только А4.
Подробнее о совместимости металлов и как избежать гальванической коррозии читайте в нашем обзоре.
Часть 4. Критичные нюансы монтажа
Защита от самоотвинчивания (динамика)
При вибрации (тележки, двери) преднатяг падает. Выбор метода стопорения в зависимости от условий вибрации:
| Условие эксплуатации | Метод | Эффективность |

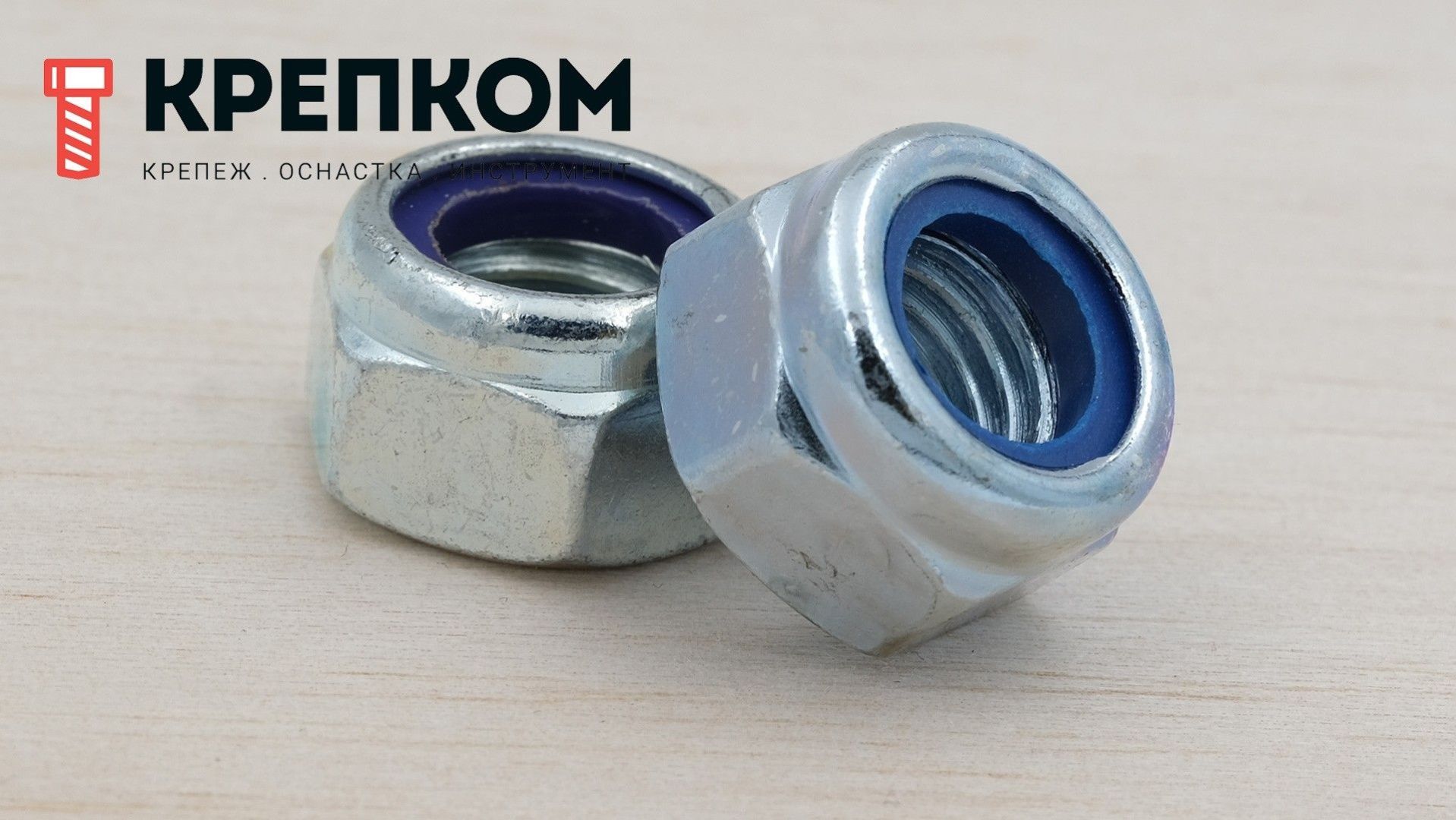

| Офис, без вибрации | Гайка DIN 985 | 95% |
| Малая вибрация (f < 10 Гц) | Гайка DIN 985 | 85% |
| Средняя вибрация (10–50 Гц) | Зубчатая фланцевая гайка (DIN 6923) или Шайба тарельчатая рифленая (Schnorr / DIN 6798) | 75% |
| Высокая вибрация (>50 Гц) | Гайка с полиамидным кольцом (DIN 985) или клиновые шайбы (Nord-Lock) | 60% |
| Критичные узлы | Гайки с фланцем DIN 6923 | 98% |
Важно:
- Гайка DIN 985 теряет эффективность после повторной переборки (нейлон деформируется). При сервисной разборке меняйте на новые.
- Внимание! Устаревший стандарт - использование пружинных шайб (гроверов, ГОСТ 6402 / DIN 127) для высокопрочного крепежа (класс 8.8 и выше) технически необоснованно. Согласно современным нормам (DIN 6908), пружинная шайба распрямляется под расчетной нагрузкой и теряет упругие свойства, становясь обычной плоской прокладкой. Более того, при динамических нагрузках разрез шайбы может повредить опорную поверхность.
Современные решения:

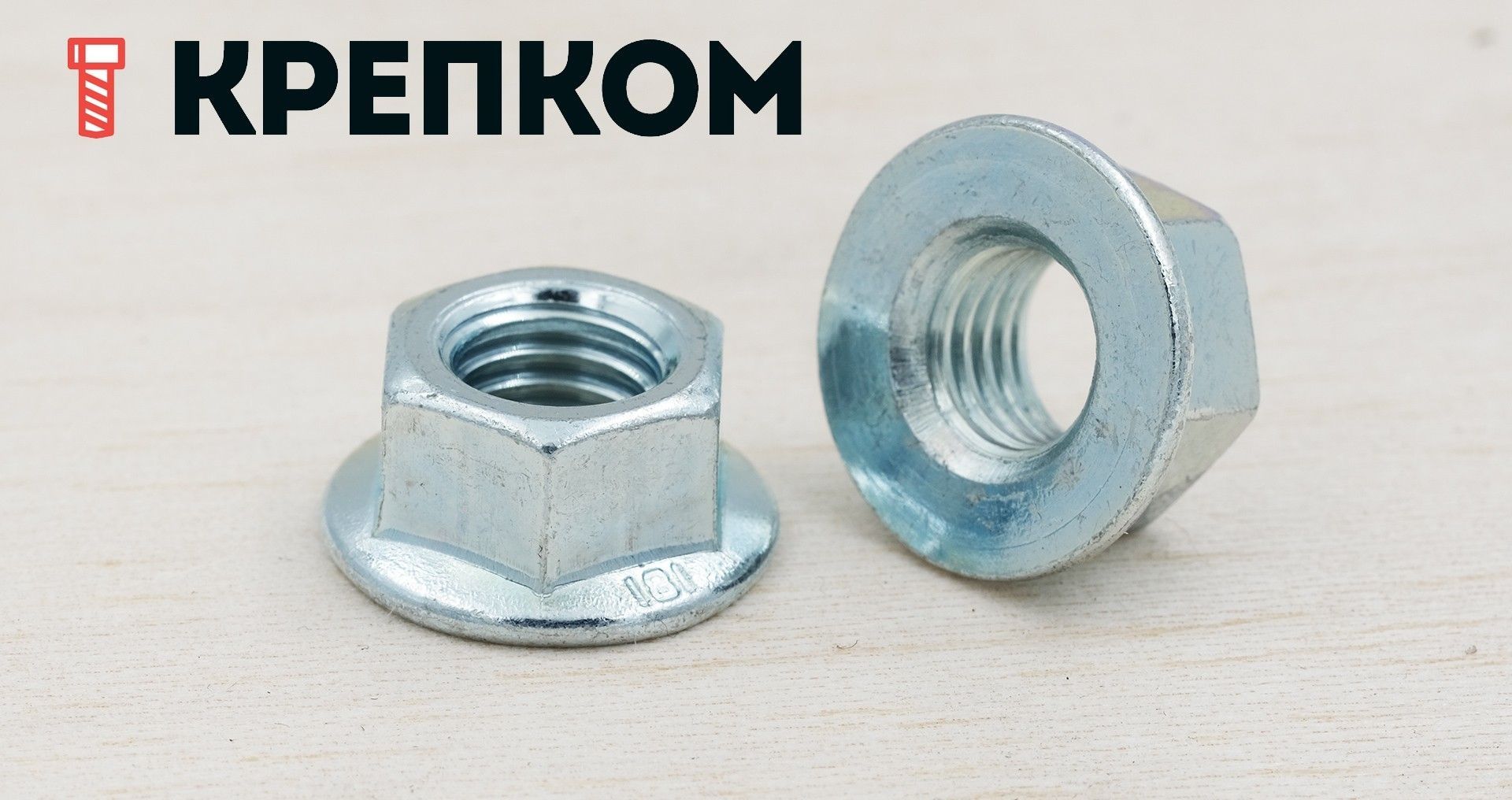

- Гайки с фланцем и насечкой (DIN 6923): за счет трения зубьев о металл требуют большего момента на отвинчивание, чем на затяжку.
- Контргайки с нейлоновым кольцом (DIN 985): идеальны для вибраций, но одноразовые.
- Химические фиксаторы резьбы (анаэробные клеи): лучшее решение для скрытых узлов.
Выход резьбы:
- Статика: 2–3 витка над гайкой.
- Вибрация: 3–5 витков (запас на «расчеканивание» и подтяжку).
Соединение Металл – ДСП/ЛДСП
- Ошибка: использовать саморез по металлу. Мелкая резьба «фрезерует» ДСП, не держа нагрузки.
- Решение А (правильное): конфирмат (евровинт) для корпуса, а для крепления металла — винт М6 через сквозное отверстие.
- Решение Б (компромисс): если нужно прикрутить кронштейн к плите, используйте саморезы по дереву с редким шагом, но помните о разном расширении материалов при влажности.
Часть 5. Расчет на усталость (выносливость) — для виброактивных узлов
Если соединение подвергается циклическим нагрузкам (вибрация, открывание–закрывание, динамические удары) более 104 циклов, простого расчета на статику недостаточно.
Предел выносливости метрических болтов (ГОСТ 25.504-82):
Для болтов с острой резьбой (Kt=2.5)
| Класс прочности | σ_y (текучесть), МПа | σ₋₁,∞ (предел усталости), МПа |
| 5.8 | 400 | 87 |
| 8.8 | 640 | 140 |
| 10.9 | 900 | 175 |
| 12.9 | 1080 | 214 |
Правило проектирования:
- Узлы с циклической нагрузкой f>10 Гц: используйте класс ≥ 10.9 (вместо 8.8).
- Для f>50 Гц: используйте 12.9 + накатанная резьба + увеличьте диаметр на 25%.
FAQ: Часто задаваемые вопросы

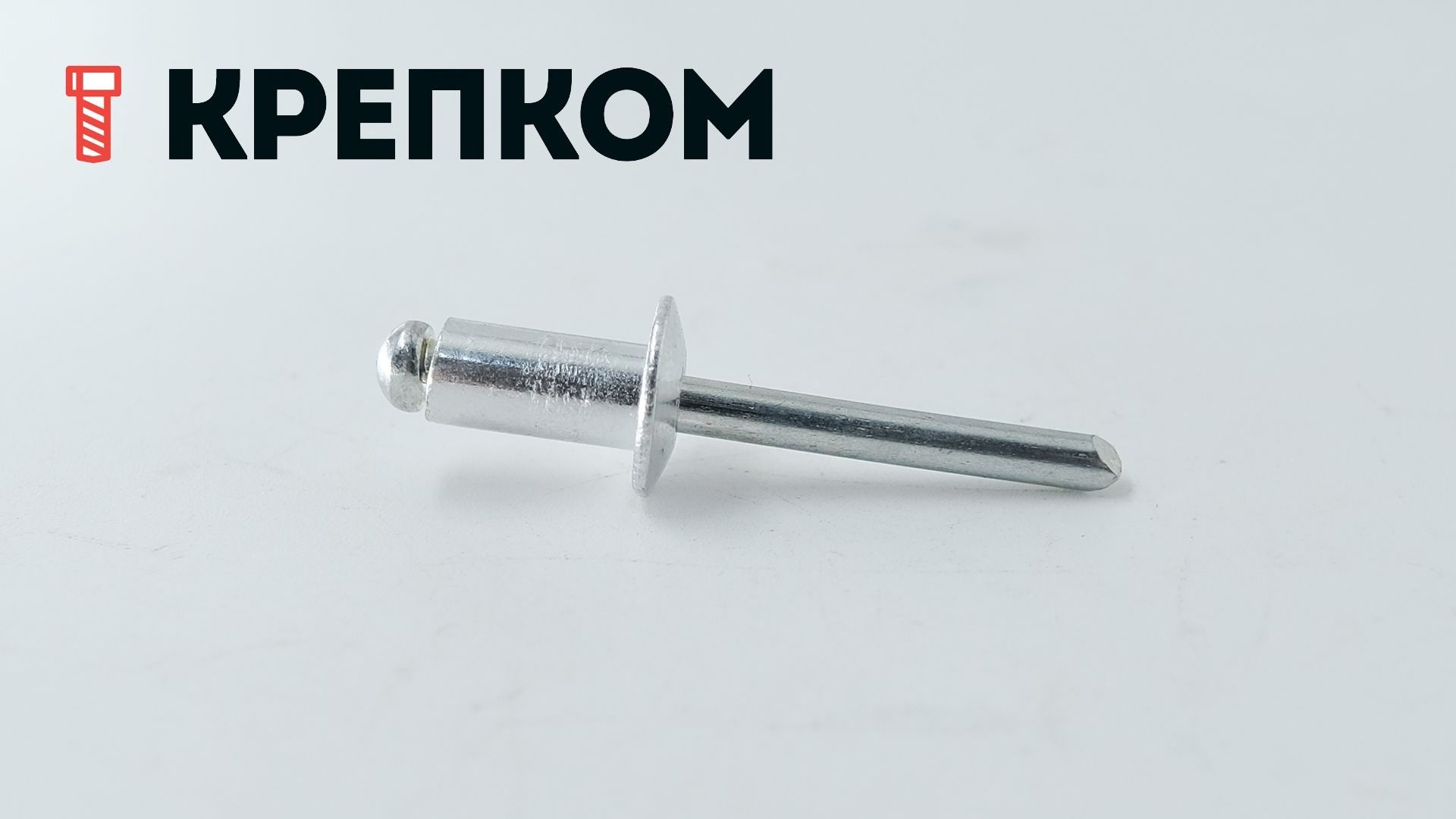

В: Можно ли использовать вытяжные заклепки для силовых каркасов?
О: С осторожностью. Стандартная заклепка 3,2 мм (Al/St) держит на срез около 1000–1200 Н, но не работает на отрыв так хорошо, как болт. Заклепки идеальны для кожухов и задних стенок (неразборных). Для несущих полок используйте болты.
В: Как понять, что винт «потек» при затяжке?
О: Если вы крутите ключ, усилие не растет, а угол поворота увеличивается — вы прошли предел текучести. Такой винт необходимо выбросить. Он уже имеет внутренние микротрещины и лопнет под нагрузкой.
В: Как правильно подобрать сверло под метрическую резьбу?
О: Используйте золотое правило механика: Диаметр сверла = Диаметр винта минус Шаг резьбы.
- М6 (шаг 1.0 мм) → Сверло 5.0 мм.
- М8 (шаг 1.25 мм) → Сверло 6.8 мм (допускается 6.7 мм для более плотной резьбы).
- М10 (шаг 1.5 мм) → Сверло 8.5 мм. Попытка использовать сверло меньшего диаметра приведет к поломке метчика или винта при закручивании.

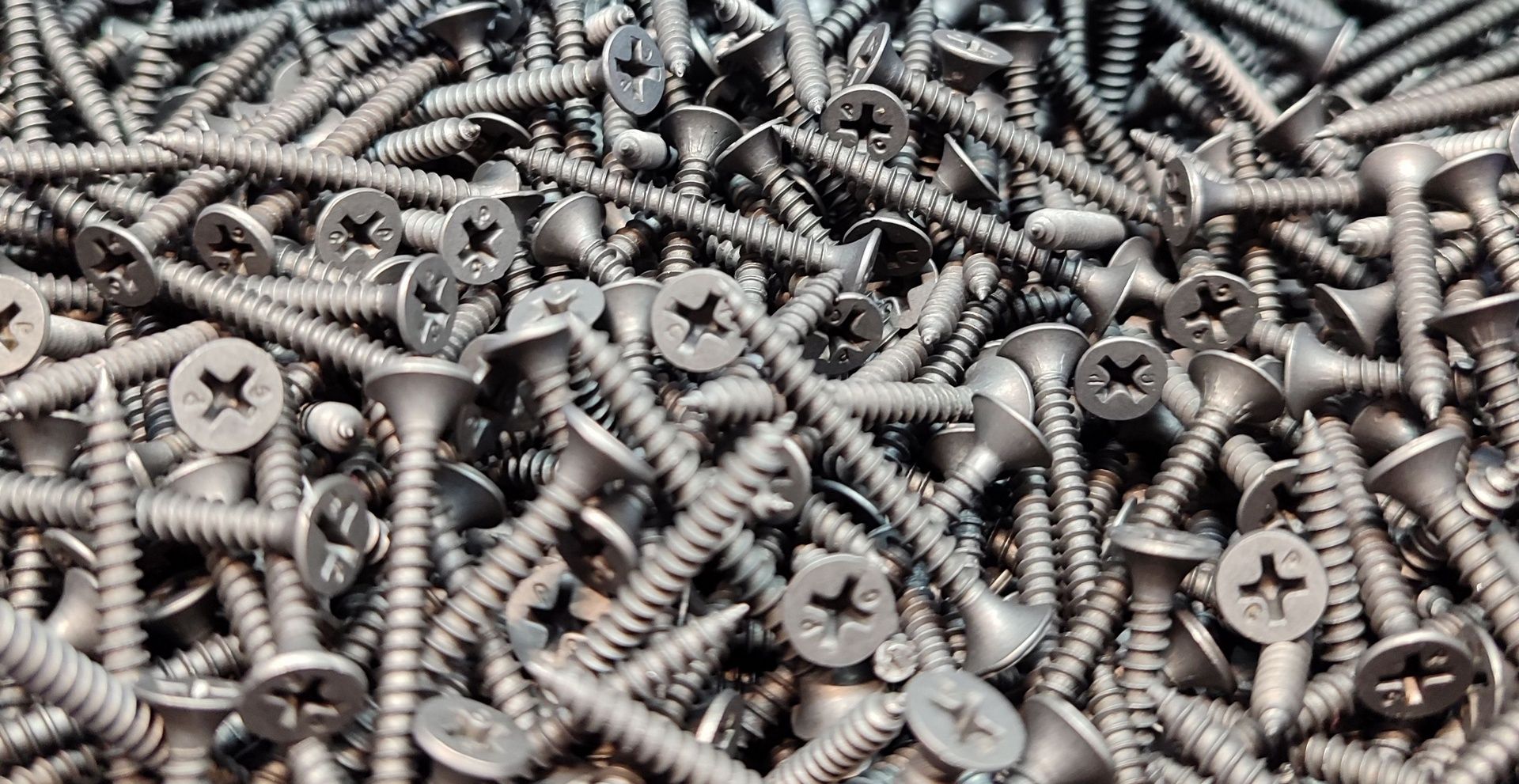

В: Нужно ли удалять масло с черных (фосфатированных) винтов?
О: Если винты идут в промасленной бумаге — это консервационная смазка. Перед покраской изделия её нужно смыть растворителем. Если монтаж финишный — можно оставить, но помните, что смазка снижает трение, и момент затяжки нужно уменьшить на 20–30% (см. Таблицу 1).
В: Как правильно контролировать затяжку без динамометра?
О: Самый точный метод без спец. инструмента — Метод углового поворота.
- Затяните болт от руки (до касания).
- Сделайте доворот ключом на фиксированный угол:
- Для М4–М6: на 80–100° (четверть оборота + немного).
- Для М8–М10: на 60–90°.
Заключение
Надежность металлической мебели закладывается не в толщине профиля, а в узлах соединений. Использование винта класса 4.8 вместо 8.8, ошибка с моментом затяжки или игнорирование гальванической пары — это мины замедленного действия.
Используйте данные из таблиц выше, рассчитывайте нагрузки с запасом 1,5–2 и выбирайте крепеж, соответствующий реальным, а не идеальным условиям эксплуатации. Весь номенклатурный ряд метизов, упомянутых в статье (DIN 933, 912, 7981, 7504), с подтвержденными классами прочности и толщиной покрытия, доступен в каталоге «Крепком».
