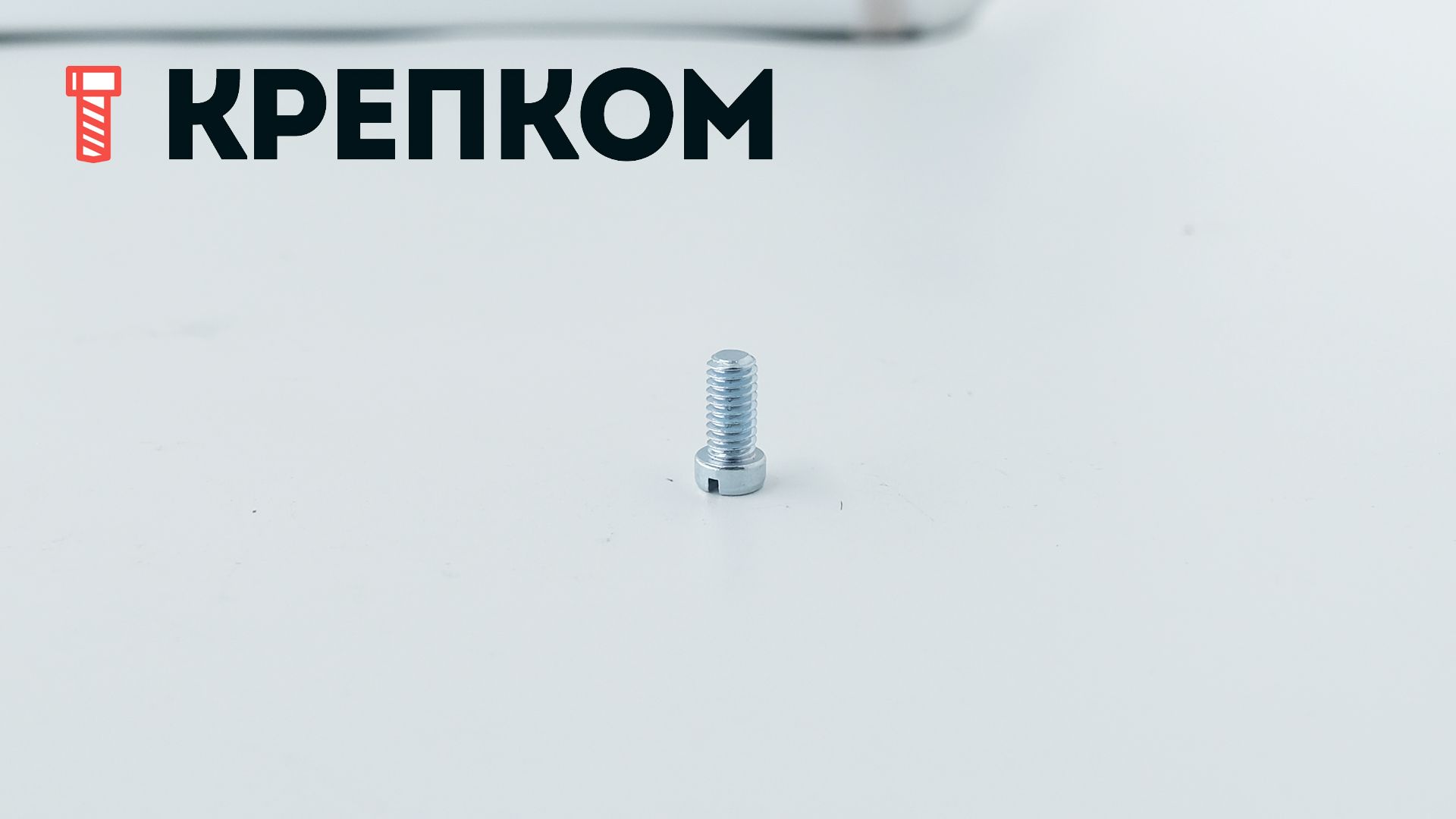

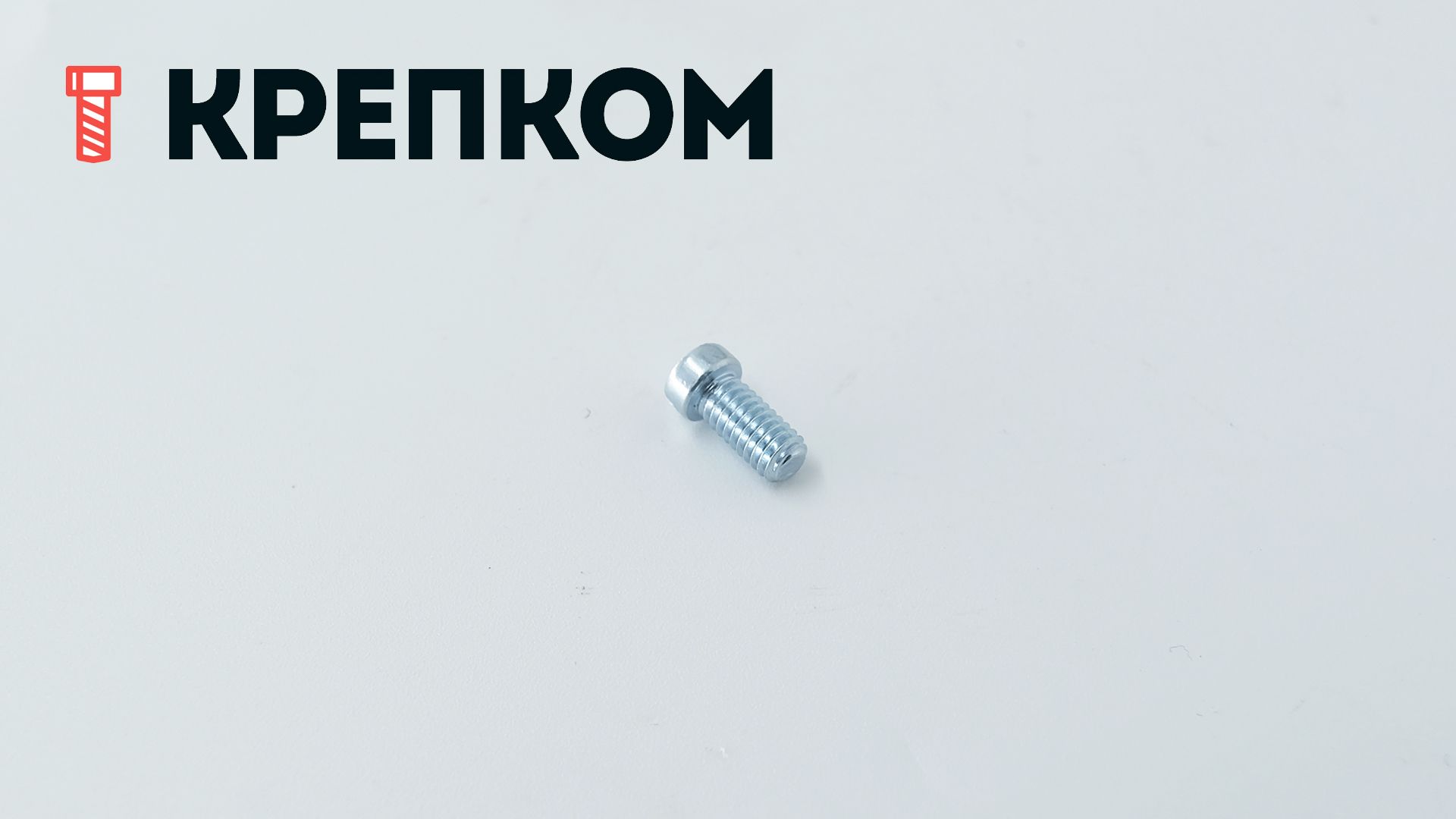

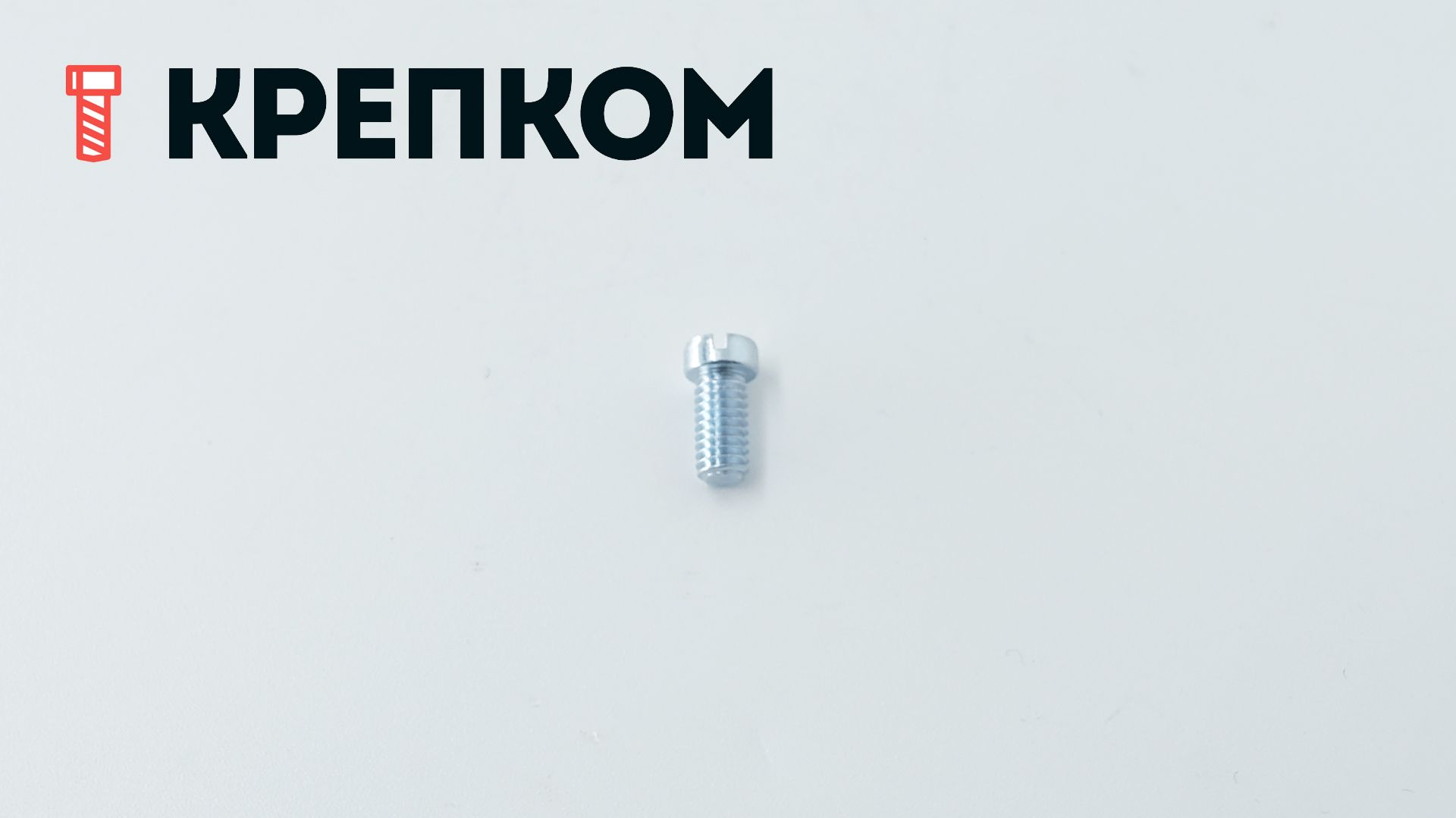

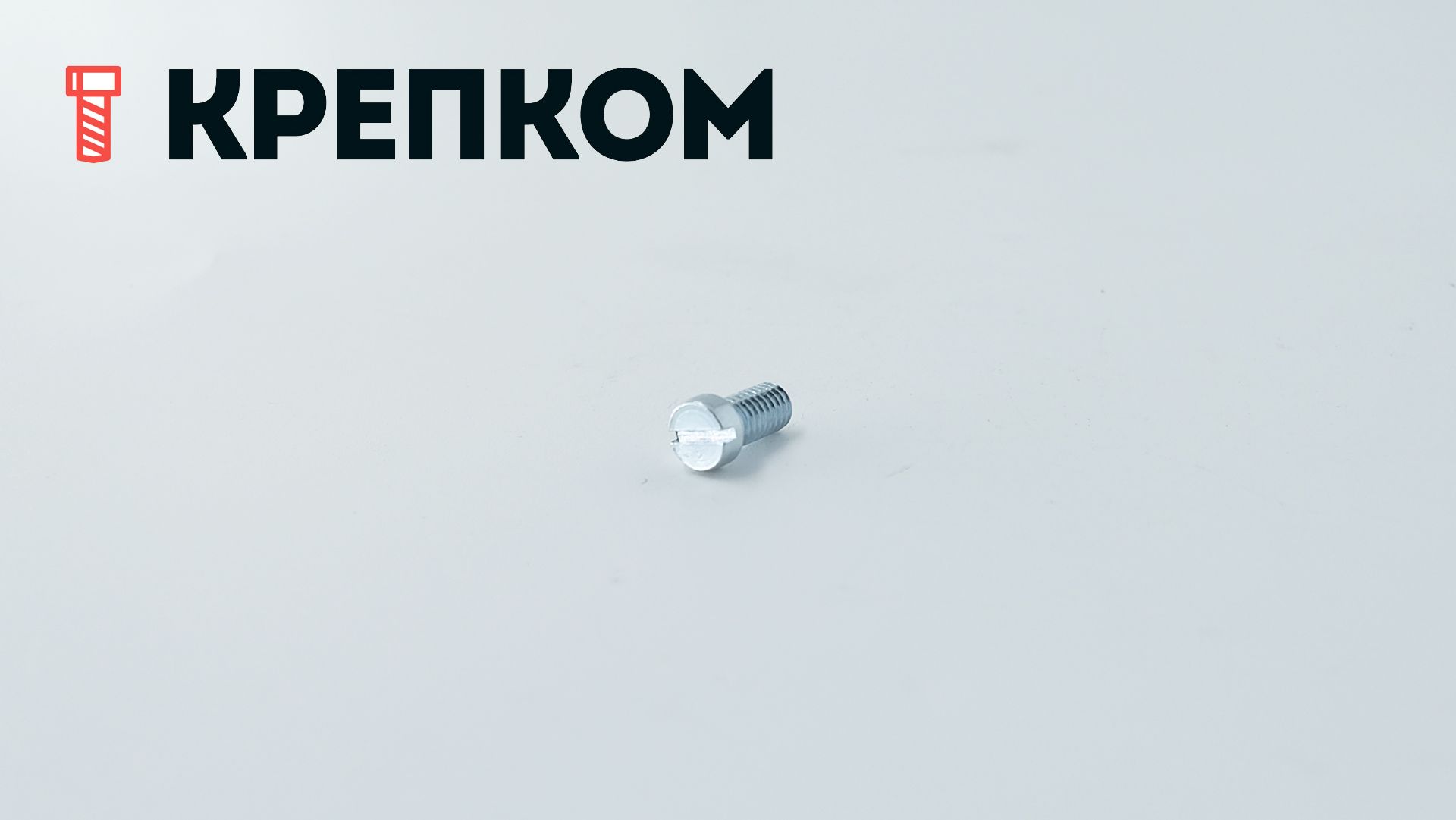

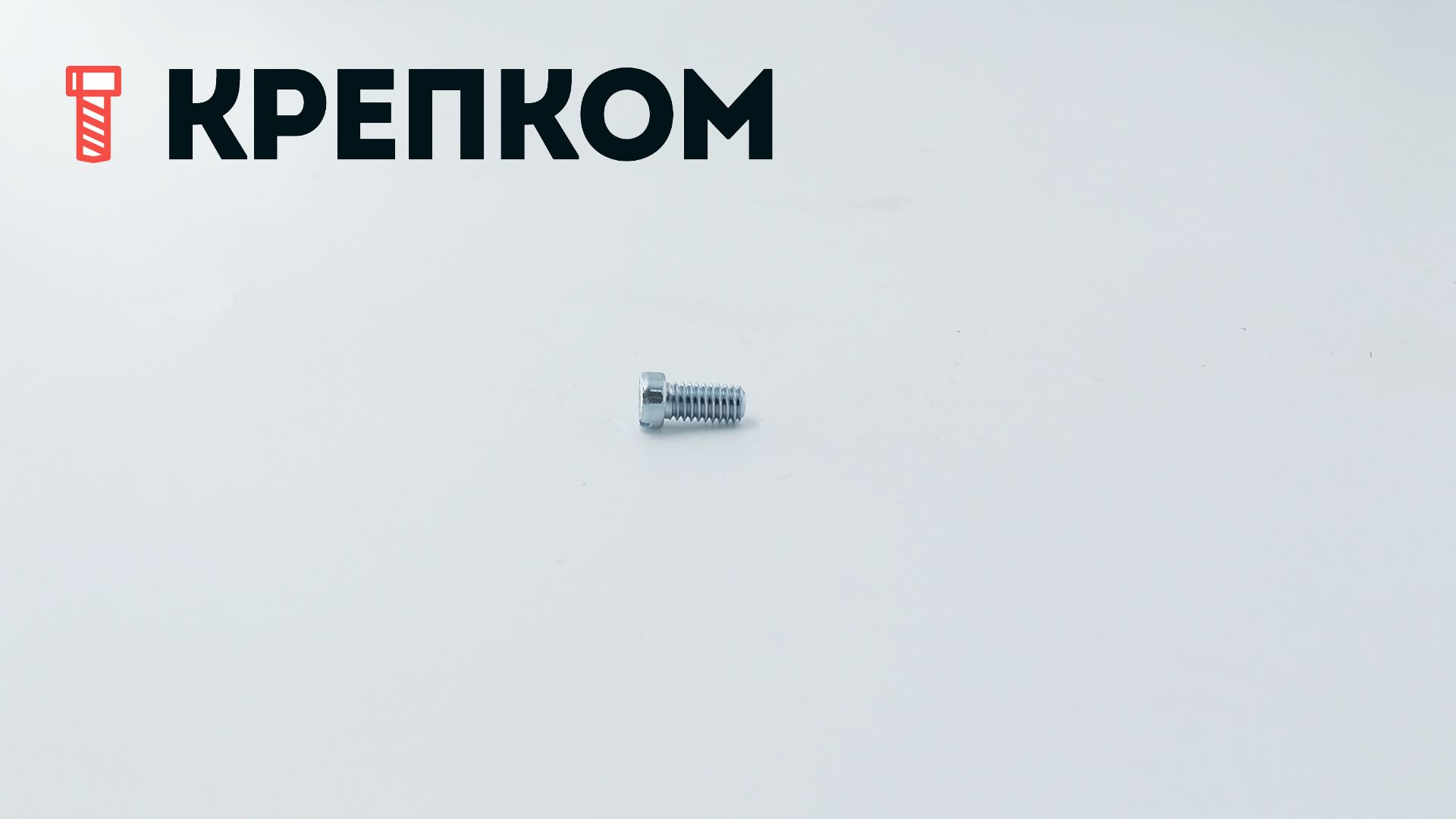

Винт с уменьшенной головкой и прямым шлицем DIN 920, оцинкованная сталь
Ваш консультант Борис
+7 (999) 027-78-44- Для винтового соединения металлических деталей в условиях ограниченного пространства.
- Конструкция и размеры в соответствии с DIN 920.
- Форма головки: цилиндрическая уменьшенная с плоским верхом.
- Тип шлица: прямой под отвертку SL
- Резьба: метрическая крупная, полная и неполная, поле допуска 6g
- Класс точности: А (высокий)
- Материал: незакаленная сталь класса прочности 5.8
- Поверхность: гальваническое цинковое покрытие
- Номинальный диаметр: от М1 до М10
- Длина (без учета головки): от 1,5 до 35 мм
руб.
руб.
Винт с уменьшенной цилиндрической головкой и прямым шлицем DIN 920 представляет собой крепежную деталь, выполненную в виде стержня с полной метрической резьбой стандартного шага и с низкопрофильной головкой (полуцилиндр), в которой выполнена прорезь под плоскую отвертку.
Шлицевой винт с полуцилиндрической головкой DIN 920 изготовлен из углеродистой стали класса прочности 5.8 с гальванической оцинковкой для продления срока службы и эстетики внешнего вида. Данный крепеж согласно нормативу производится в небольших размерах резьбы от М1 до М10. Самые популярные диаметры – М3, М4 и М5, длина стержня от 3 до 16 мм.
Особенности
Благодаря уменьшенной шляпке крепеж является малозаметным, что делает его подходящим для использования в местах, где выступ высокой головы над поверхностью нежелателен и где пространство для монтажа ограничено, кроме того, он позволяют скреплять мелкие и малонагруженные детали и элементы.
Где и как используется?
Оцинкованный винт с маленькой головкой DIN 920 применяется при сборке металлических конструкций, механизмов, приборов, мебели, электроники, электротехники и различного оборудования. Устанавливается как в гладкие отверстия, так и с нарезанной резьбой, в первом случае закрепляются гайкой с шайбой. Прямой шлиц обеспечивает быструю сборку при помощи ручной отвертки.
Аналогов в российских и зарубежных стандартах не имеет.
Размеры:
| Диаметр резьбы, d | М1 | М1,2 | М1,4 | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 |
| Размер, a (max) | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1 | 1,4 | 1,6 | 2,0 | 2,5 | 3,0 |
| Диаметр головки, dk | 1,6 | 1,8 | 2,0 | 2,3 | 2,8 | 3,5 | 4 | 5,5 | 6,5 | 8,0 | 10,0 | 13,0 |
| Высота головки, k | 0,7 | 0,8 | 0,9 | 1 | 1,2 | 1,5 | 1,8 | 2,4 | 2,7 | 3,1 | 3,8 | 4,6 |
| Ширина шлица, n | 0,2 | 0,25 | 0,25 | 0,3 | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 |
| Глубина шлица, t (max) | 0,5 | 0,55 | 0,6 | 0,7 | 0,8 | 0,95 | 1,15 | 1,5 | 1,6 | 1,9 | 2,4 | 2,8 |
| Длина резьбы (max) | - | - | - | 5 | 6 | 7,5 | 9 | 12 | 15 | 18 | 24 | 30 |
| Длина, l (min) | 1,5 | 1,5 | 1,5 | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 8 | 10 |
| Длина, l (max) | 4 | 5 | 5 | 6 | 8 | 10 | 16 | 16 | 20 | 25 | 30 | 35 |
все размеры указаны в мм
Характеристики
-
DIN920
-
Единицы измеренияшт
-
ШлицПрямой (SL)
-
Форма головкиЦилиндрическая
-
Класс прочности5.8
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Slotted small cheese head screws
