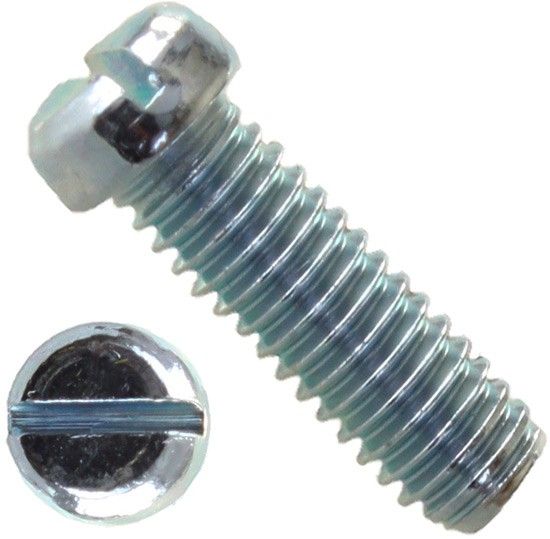

Винт DIN 920 с цилиндрической уменьшенной головкой и прямым шлицем М3х10 используется в приборостроении для соединения различных элементов. Винт изготовлен из углеродистой стали класса прочности 5.8 с гальванической оцинковкой.

Размеры:

Винт с уменьшенной головкой и прямым шлицем DIN 920 - чертеж

Диаметр резьбы, d	М3
Длина от головки	10 мм
Размер, a (max)	1 мм
Диаметр головки, d_k	4 мм
Высота головки, k	1,8 мм
Ширина шлица, n	0,5 мм
Глубина шлица, t (max)	1,15 мм
Длина резьбы (max)	9 мм

Характеристики

DIN

920
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

0,5
Единицы измерения

шт
Вес (г)

0,57
Шлиц

Прямой (SL)
Форма головки

Цилиндрическая
Класс прочности

5.8
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Slotted small cheese head screws

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
