Винт дюймовый установочный HEX с засверленным концом UNC #2-56 х 1/8" (3 мм) DIN 916, нержавеющая сталь А2

Винт установочный с засверленным концом DIN 916 (ISO 4029) имеет крупную дюймовую резьбу UNC (с углом при вершине 60°) и применяется для крепкой взаимной фиксации элементов между собой, предотвращения их смещения относительно друг друга. Используется в станкостроительной и машиностроительной отрасли для стопорения деталей в узлах, насаженных на вал шестерен, подшипников, колец и втулок, подверженных вибрации и динамическим нагрузкам.

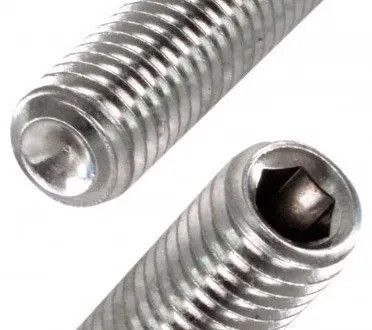

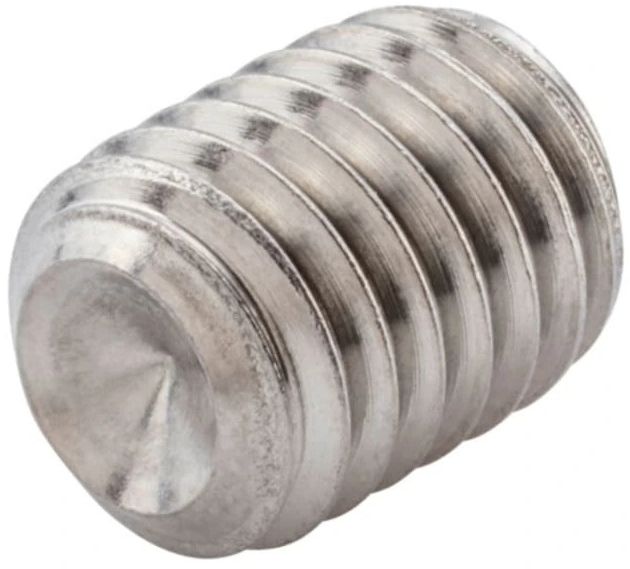

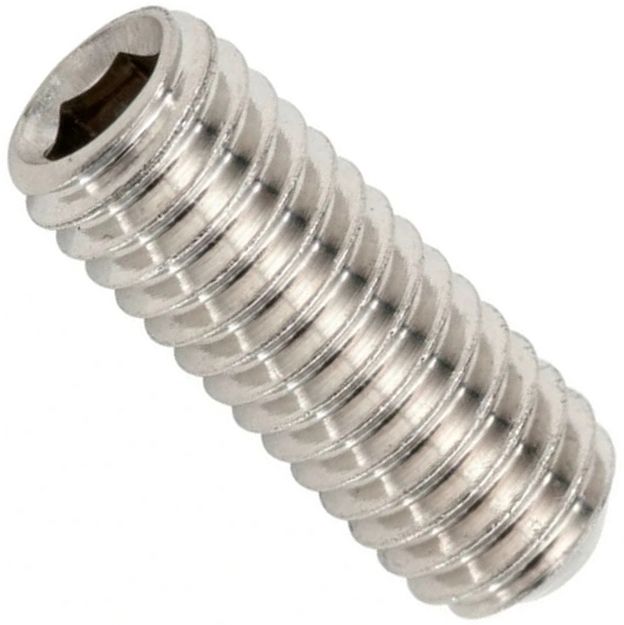

Конструктивно он представляет собой метрическую резьбовую шпильку с шестигранным углублением-гнездом под имбусовый ключ на одном конце и с засверленным коническим углублением на другом. Внутренний шестигранник обладает большой устойчивостью к срыву и позволяет использовать электроинструмент, чтобы ускорить работу и достичь высокого крутящего момента. Конец в виде внутреннего (вогнутого) конуса вдавливается в металл основания и тем самым крепко фиксируется на дне глухого отверстия.

Материал

Производится из стали А2 (18-8), обладающей нержавеющими свойствами и долгим сроком службы во влажной среде, но также и высокой механической прочностью. Разрушающая нагрузка - 700 Н/мм², предел текучести - 450 Н/мм². Изделие выдерживает температуру окружающей среды от -200ºС до критически высоких +425ºС. Высокая прочность и твердость стали позволяет производить силовую затяжку угловым ключом типа UNBUS или электроприводом с соответствующей битой.

Установка

Винт с внутренним шестигранником (HEX, Hexagon) устанавливается в резьбовое отверстие, вкручивается до соприкосновения с внутренним объектом, после чего оказывает на него давление, создавая усилие зажима. Отсутствие головки позволяет погрузить его полностью в тело детали. Крепеж выдерживает высокую силовую затяжку Г-образным ключом или шуруповёртом / отвёрткой с соответствующей битой, в результате чего и обеспечивается надежная фиксация соединяемых деталей.

Аналоги DIN 916

• ISO 4029
• ГОСТ 28964-91

Размеры

Диаметр резьбы d в дюймовой системе	#2
Диаметр резьбы d в метрической системе	2,18 мм
Длина винта l в дюймовой системе	1/8"
Длина винта l в метрической системе	3 мм
Размер под ключ, S	1/32" (0,89 мм)
Диаметр внутреннего конуса, dw max	1 мм
Глубина шлица, t	1,5 мм
Шаг резьбы (TPI, кол-во витков/дюйм)	56

Характеристики

• Тип винта
  Дюймовый / Установочный
• DIN
  916
• ГОСТ
  28964-91
• ISO
  4029
• Единицы измерения
  шт
• Вес (г)
  13,6
• Шлиц
  Шестигранник (HEX)
• Тип дюймовой резьбы
  UNC
• Размер шага резьбы
  Крупный (обычный)
• Угол конуса головки, град
  120
• Артикул
  102043
• Материал
  Нержавеющая сталь А2
