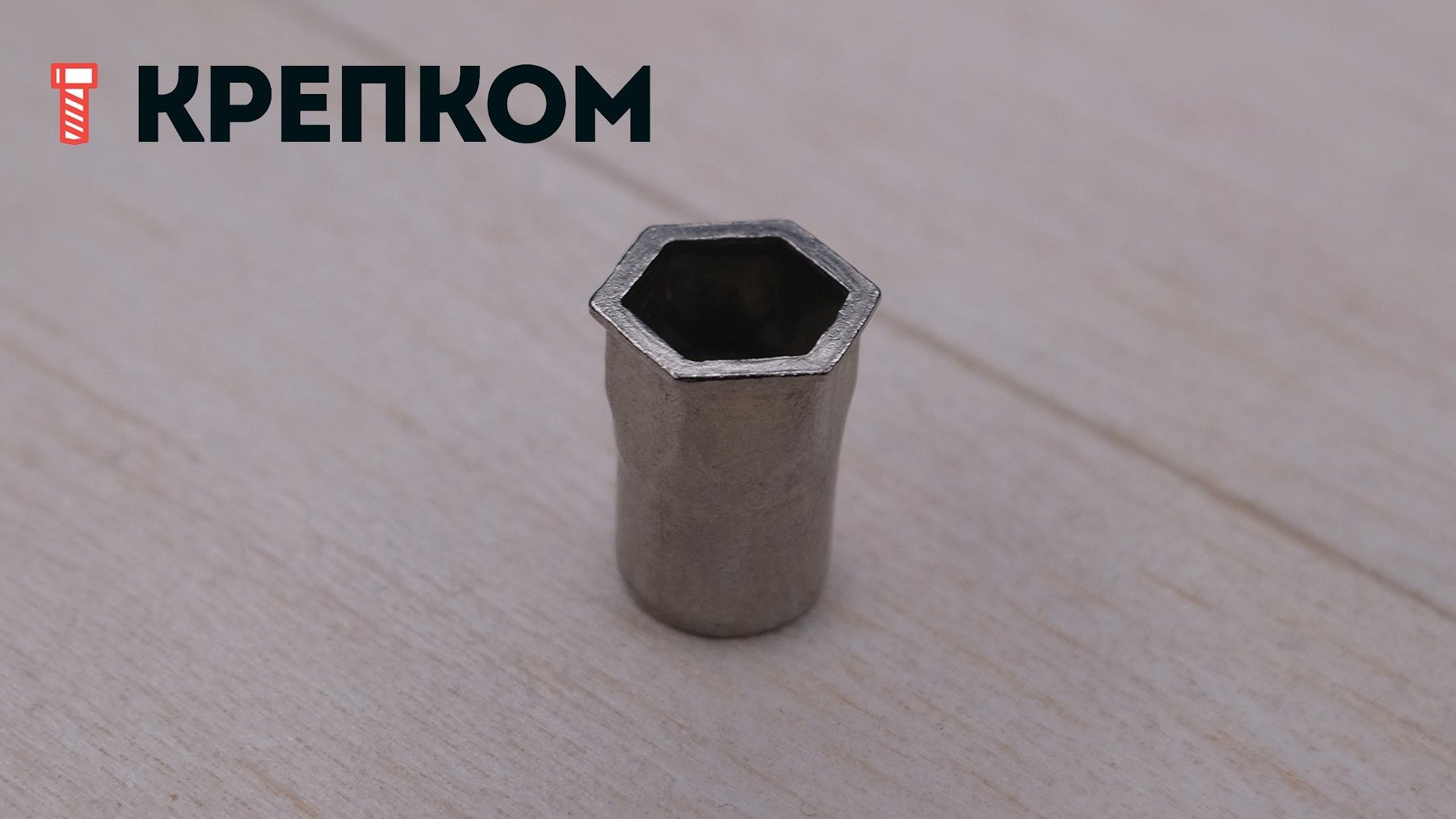

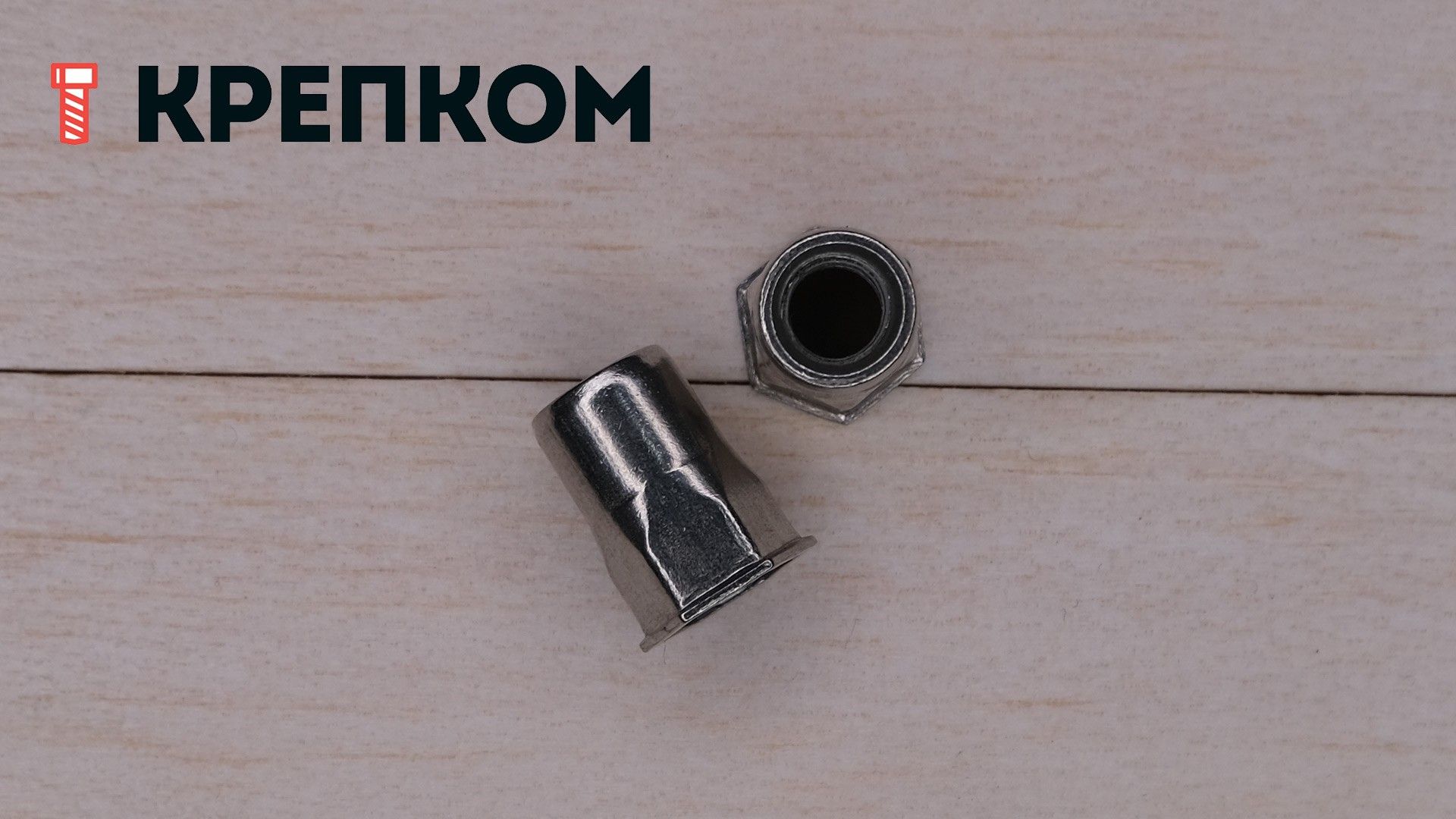

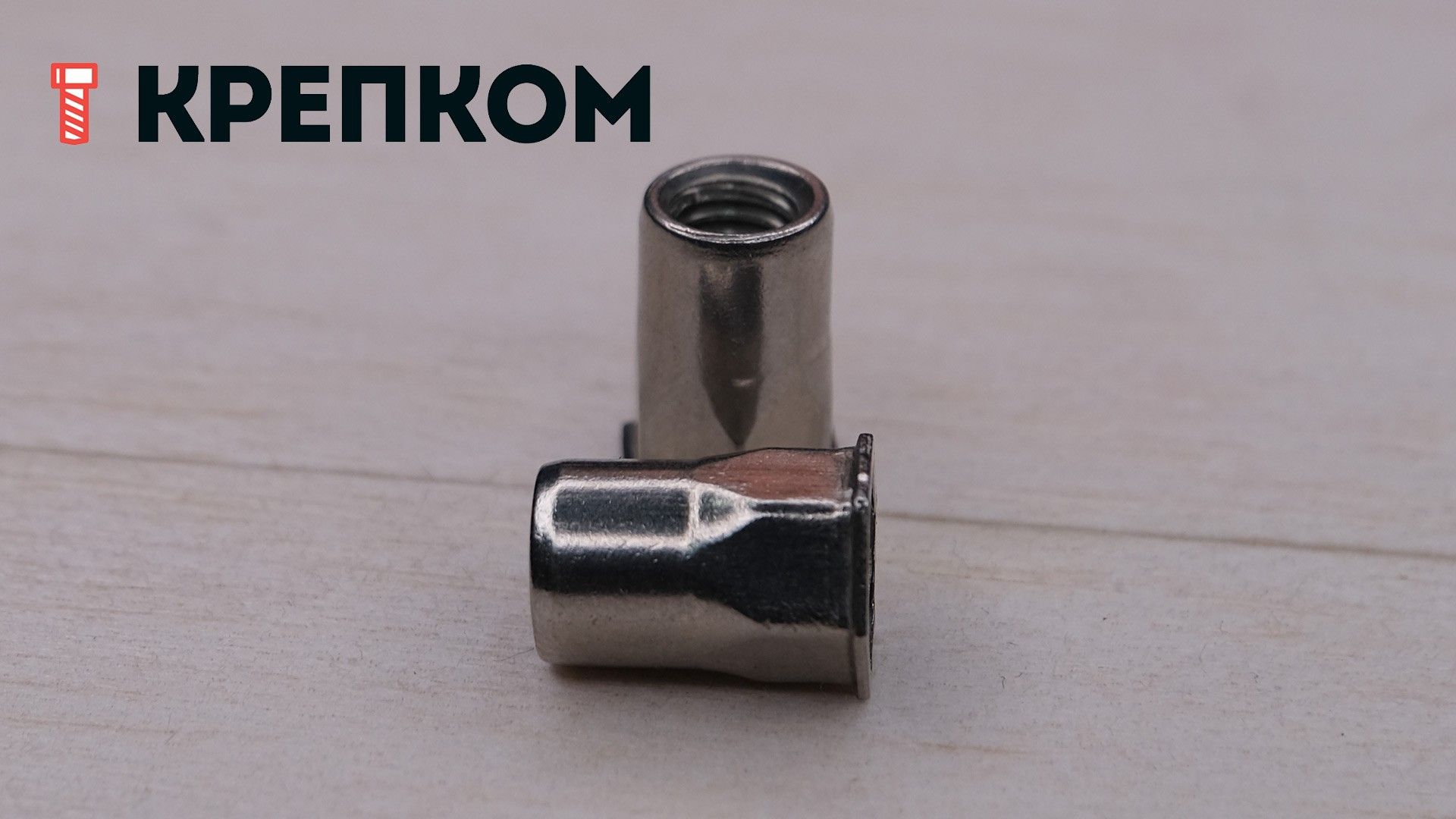

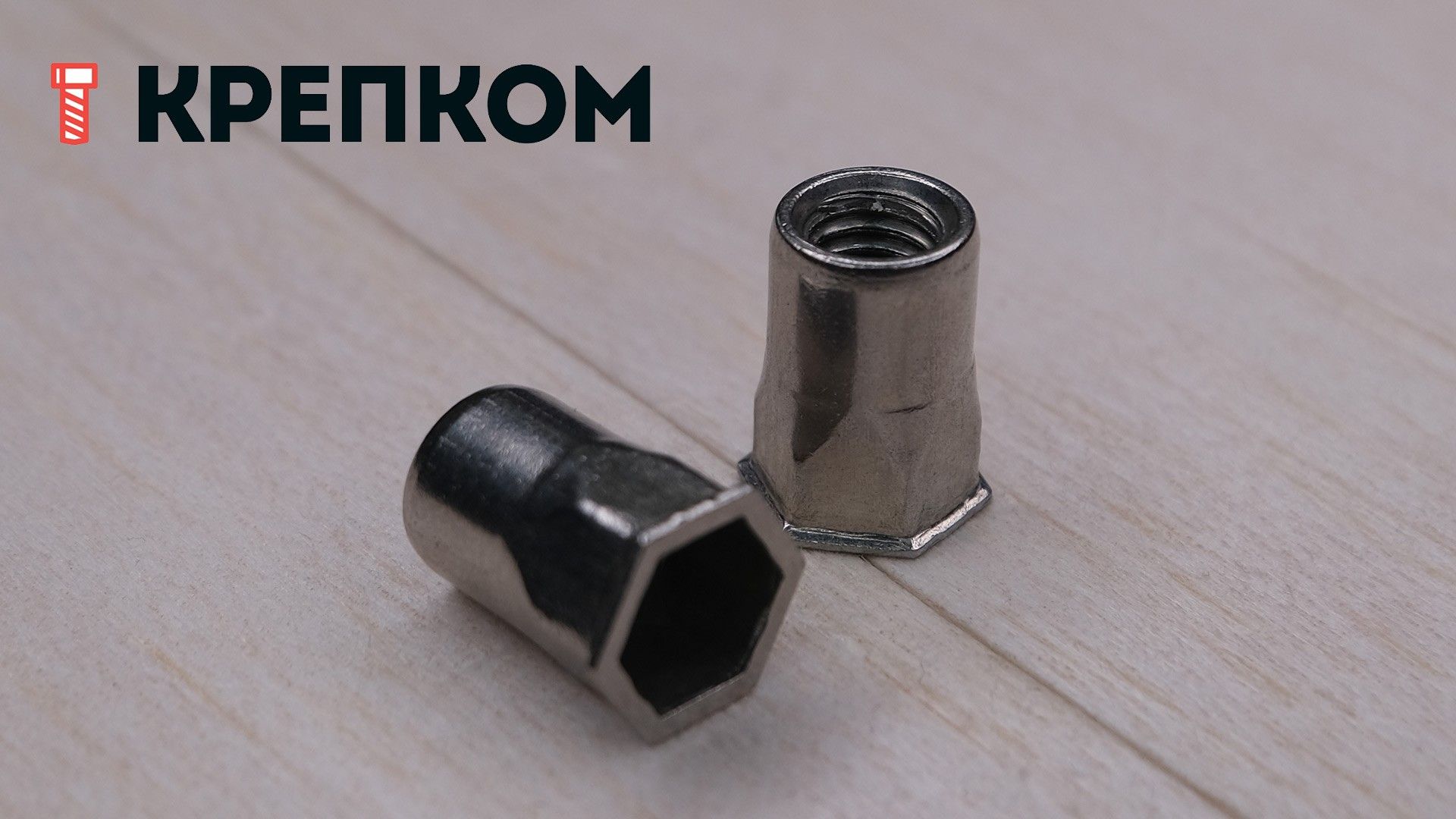

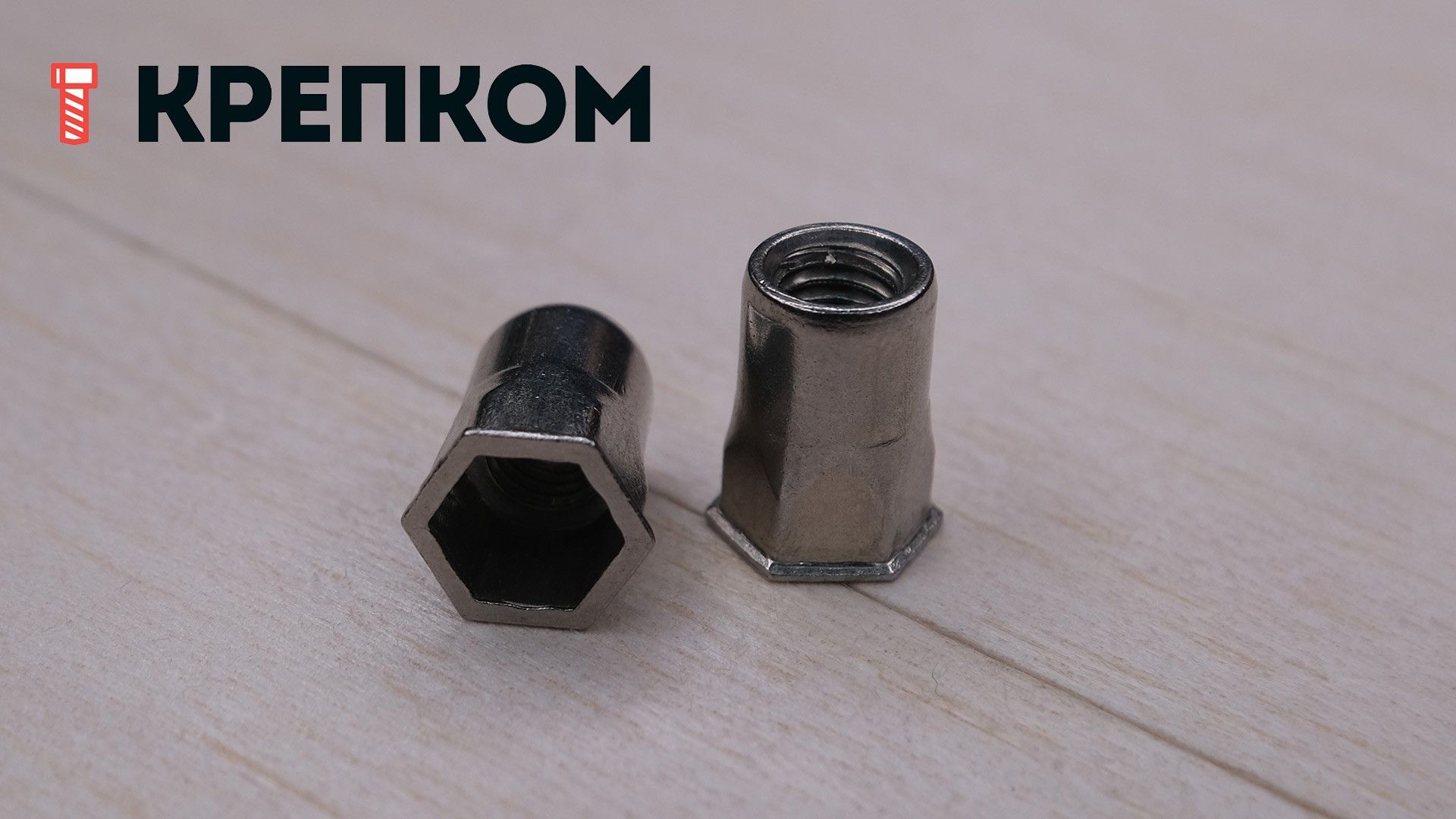

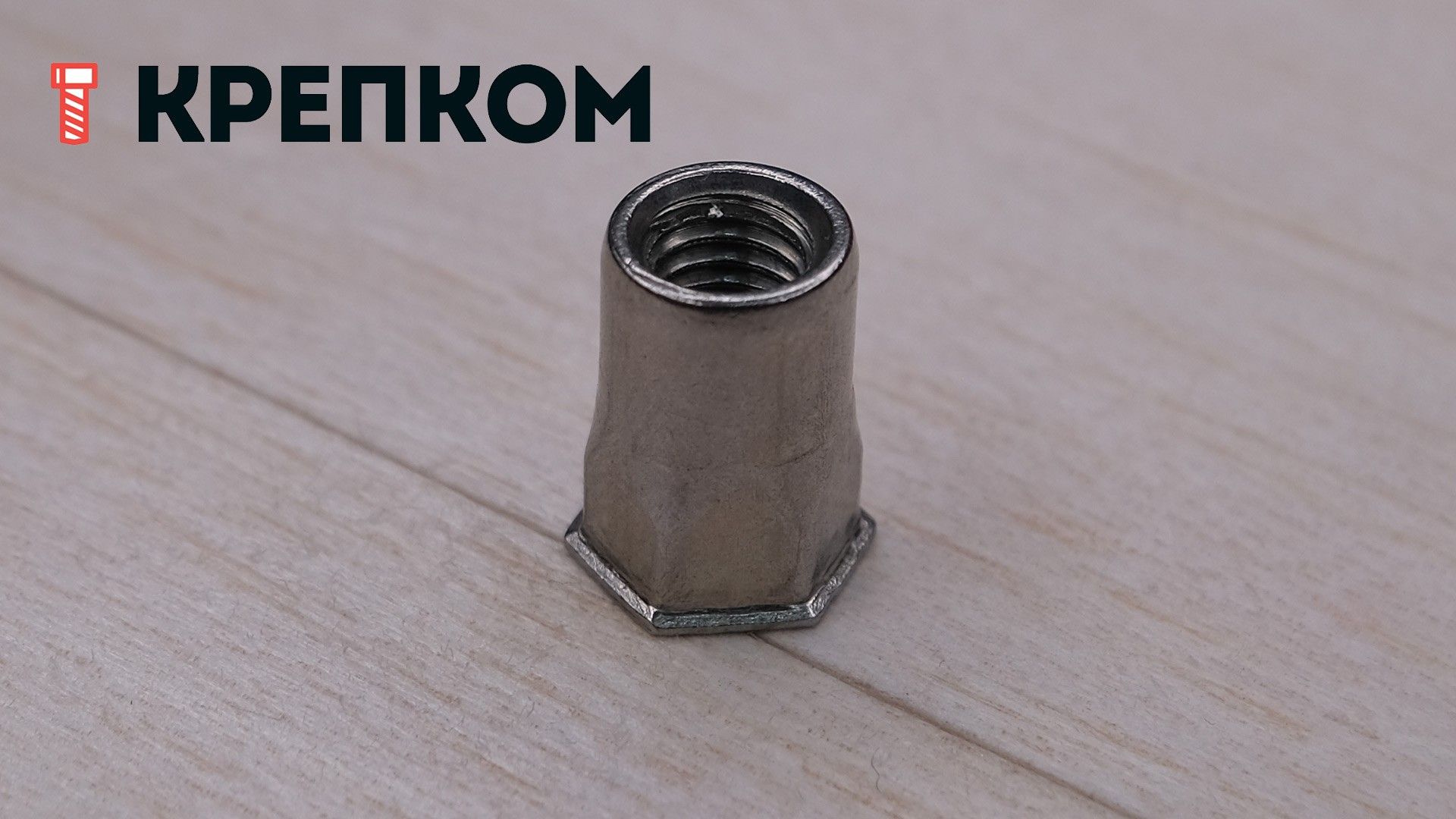

Резьбовая заклепка с уменьшенным бортиком, шестигранная ½, нержавеющая сталь А2

Ваш консультант Анастасия
7 (921) 091-15-13- Для скрепления тонких листовых материалов и одновременного создания в них сквозного резьбового отверстия.
- Тип заклепки: гаечная, с малым фланцем, полушестигранная, открытая.
- Требует подготовки шестигранного отверстия при помощи пневмогидравлического пробойника.
- Внутренняя резьба для метрических винтов, болтов и шпилек.
- Высокая сопротивляемость к прокручиванию в отверстии и устойчивость к вибрации.
- Малозаметное эстетичное соединение, без деформации прикрепляемого изделия.
- Материал изготовления: нержавеющая сталь А2 (AISI 304).
- Стойкость к коррозии на открытом воздухе и в среде повышенной влажности.
- Внешний диаметр гильзы: от 4,9 до 12,9 мм.
- Диаметр резьбы: М3, М4, М5, М6, М8, М10, М12.
- Диапазон зажима min / max: 0,5-2,5 / 1-4 мм.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
- 1
- 2
Заклепка резьбовая нержавеющая – клепальная полушестигранная гайка, позволяющая получить резьбовое отверстие в тонкостенных листовых материалах. Уменьшенный бортик (потайной) позволяет производить последующий монтаж конструкций заподлицо с рабочей поверхностью. За счет шестигранного профиля гайка-заклепка не проворачивается в отверстии при закручивании резьбового крепежного элемента. Гаечные заклепки шестигранные выпускаются с размером резьбы М4 – М12 и используются для установки на пакет листов толщиной от 0,5 до 3,5 мм. Резьбовые заклепки из нержавеющей стали А2 обеспечивают механическую прочность крепления и устойчивость к проявлению коррозии.
Особенности
- Коррозионная устойчивость соединения.
- Высокая скорость и технологичность монтажа.
- Возможна установка на готовое изделие.
- Установка на тонкий материал.
- Потайное крепление.
- Нержавеющая сталь А2.
Нагрузки
Внутренняя резьба | Срез, кН | Разрыв, кН | Прокручивание, Нм |
М4 | 5,6 | 10 | 4,9 |
М5 | 7,2 | 15,8 | 8,8 |
М6 | 9,6 | 18 | 14 |
М8 | 11,2 | 36,3 | 26,5 |
М10 | 11,4 | 47,8 | 31,6 |
Установка
Размеры
Внутренняя резьба D, мм |
Шестигр. гильзы S1, мм |
Длина гильзы L, мм |
Шестигранное отверстие, мм |
Шестигр. бортика S2, мм |
Толщина пакета материалов E, мм |
М3 | 4,9 | 10 | 5 | 6 |
0,5-2,5 |
М4 | 5,9 | 11 | 6 | 7 | 0,5-2,5 |
М5 | 6,9 | 12 | 7 | 8 | 0,5-3 |
М6 | 8,9 | 14 | 9 | 10 | 0,5-3 |
М8 | 10,9 | 16 | 11 | 12 |
0,5-3 |
М10 | 12,9 | 19 | 13 | 14,2 | 1-3,5 |
М12 | 16 | 25 | 16,1 | 17,5 | 1-4 |
Характеристики
-
Бренд
-
Тип заклепкиШестигранная / С уменьшенным бортиком
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А2
