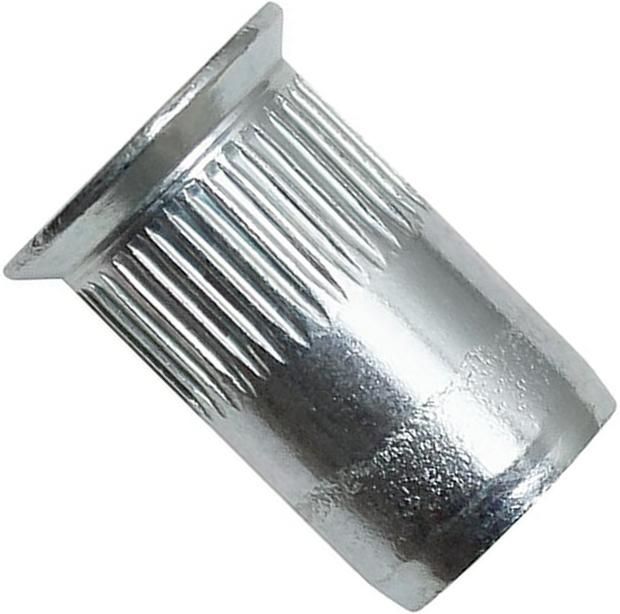

Резьбовая заклепка с потайным бортиком и насечками, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
- Для скрепления тонких листовых материалов и одновременного создания в них резьбового отверстия.
- Тип заклепки: гаечная, с потайным фланцем и насечками.
- Установка заподлицо требует зенковки отверстия под углом 90°.
- Внутренняя резьба для метрических винтов, болтов и шпилек.
- Рифленый корпус повышает силу сцепления, необходимую для устойчивости к прокручиванию.
- Незаметное эстетичное соединение, без деформации прикрепляемого изделия.
- Материал изготовления: оцинкованная сталь.
- Внешний диаметр гильзы: от 5,9 до 12,9 мм.
- Диаметр резьбы: М4, М5, М6, М8, М10.
- Толщина зажима min / max: 1,5 / 4,5 мм
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
- 1
- 2
Гайка-заклепка стальная с насечкой (потайной бортик) – соединительная деталь для тонкостенных элементов конструкций, дающая возможность получить резьбу в месте соединения. Насечки на внешней стороне гильзы снижают вероятность ее прокручивания, что в сочетании с прочной сталью позволяет использовать рифленые заклепки для ответственных креплений. Потайные резьбовые заклепки не выступают над лицевой поверхностью листа, поэтому ничего не мешает крепить элементы к основанию вплотную (без зазора). Гаечные заклепки «потай» с размером резьбы М4 – М10 используются для выполнения резьбового соединения в листовых материалах толщиной 1,5 – 4,5 мм. Антикоррозийная обработка цинком продлевает ресурс работы крепежа.
Особенности
- Сопротивление к прокручиванию за счет насечек.
- Потайное крепление 90°.
- Оцинкованная сталь.
Нагрузки
| Внутренняя резьба | Срез, кН | Разрыв, кН | Прокручивание, Нм |
| М4 | 3,9 | 7,9 | 3,3 |
| М5 | 5,8 | 9,8 | 6,5 |
| М6 | 7,1 | 19,6 | 11,3 |
| М8 | 8,4 | 29,8 | 22 |
| М10 | 11 | 43,3 | 34,6 |
Установка
Размеры
|
Внутренняя резьба D, мм |
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2хK, мм |
Толщина пакета материалов E, мм |
| М4 | 5,9 | 11 | 6,1 | 8,5х1,5 | 1,5-3 |
| М5 | 6,9 | 13 | 7,1 | 10х1,5 | 1,5-4 |
| М6 | 8,9 | 16 | 9,1 | 13х1,5 | 1,5-4 |
| М8 | 10,9 | 19 | 11,1 | 14х1,5 | 1,5-4 |
| М8 | 10,9 | 19 | 11,1 | 14х1,5 | 2-4,5 |
| М10 | 12,9 | 22 | 13,1 | 16х1,5 | 1,5-4,5 |
Характеристики
-
Бренд
-
Тип заклепкиПотайная / С насечками
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
