Резьбовая заклепка с цилиндрическим бортиком, шестигранная, закрытая, оцинкованная сталь
- Для создания резьбового соединения в листовом материале
- Тип заклепки: с цилиндрическим бортиком, шестигранная, закрытая
- Материал изготовления: оцинкованная сталь
- Внешний диаметр гильзы: от 6,95 до 12,95 мм
- Диаметр резьбы: М5, М6, М10
руб.
/ штруб.
/ штЗаклепка резьбовая глухая (оцинкованная сталь) используется для склепывания листового металла и создания в нем герметично закрытого резьбового соединения. Шестигранный профиль обеспечивает высокую сопротивляемость прокручиванию (22 Нм) в отверстии. Цилиндрический бортик увеличивает площадь контакта гайки-заклепки с базовым основанием. Герметичная шестигранная гаечная заклепка гарантирует прочность соединения при высоких нагрузках на крепежный узел и при частом монтаже/демонтаже болтов. Заклепка стальная закрытая может быть установлена на любой стадии сборочных работ и при одностороннем доступе к рабочей поверхности.
Особенности
- Высокая скорость и технологичность монтажа;
- Возможна установка на готовое изделие;
- Увеличенное сопротивление к прокручиванию;
- Герметичность соединения;
- Оцинкованная сталь.
Нагрузки
Внутренняя резьба | Срез, кН | Разрыв, кН | Прокручивание, Нм |
М5 | 4,9 | 9,8 | 14,7 |
М6 | 7,1 | 19,1 | 22 |
М10 | 12,6 | 43 | 70 |

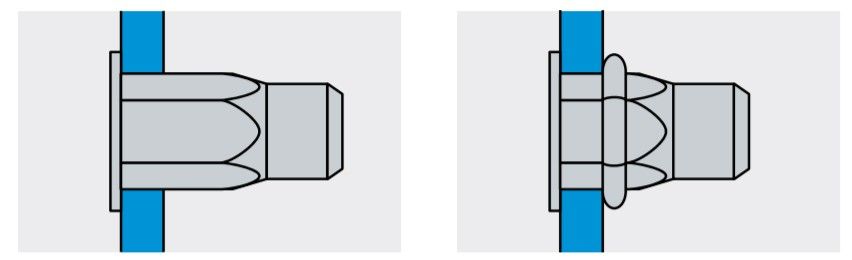

Установка
Размеры
Внутренняя резьба D, мм |
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K мм |
Толщина пакета материалов E, мм |
М5 | 6,95 | 20 | 7,1 | 10х1,1 | 0,5-3 |
М6 | 8,95 | 21,5 | 9,1 | 13х1,5 | 0,5-3 |
М10 | 12,95 | 31 | 13,1 | 19х2 | 1-3,5 |
Характеристики
-
Бренд
-
Тип заклепкиЗакрытая (глухая) / Шестигранная / С цилиндрическим бортиком
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
