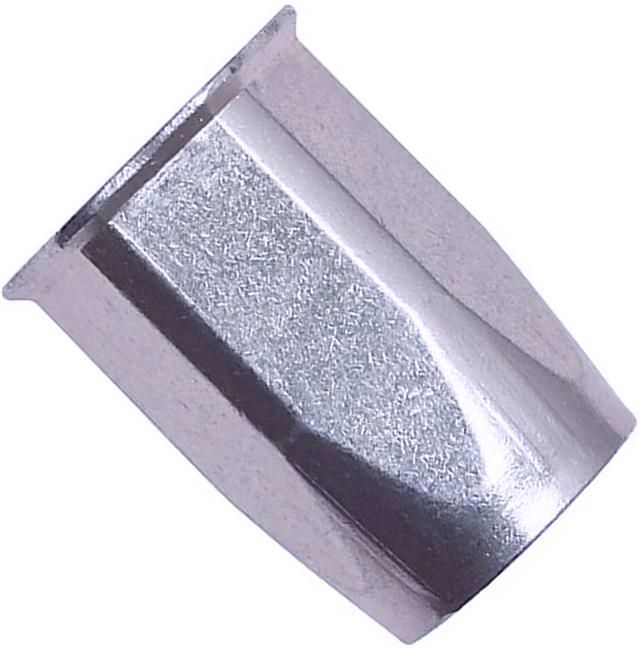

Резьбовая заклепка с уменьшенным бортиком, шестигранная, оцинкованная сталь
- Для скрепления тонких листовых материалов и одновременного создания в них сквозного резьбового отверстия.
- Тип заклепки: гаечная, с малым фланцем, шестигранная, открытая.
- Внутренняя резьба для метрических винтов, болтов и шпилек.
- Высокая сопротивляемость к прокручиванию в отверстии и устойчивость к вибрации.
- Малозаметное эстетичное соединение, без деформации прикрепляемого изделия.
- Требует подготовки шестигранного отверстия при помощи пневмогидравлического пробойника.
- Материал изготовления: оцинкованная сталь.
- Высокая стойкость к срезу, скручиванию резьбы, вырыву винта.
- Диаметр рассверливаемого отверстия: от 6,1 до 16,1 мм.
- Диаметр резьбы: М4, М5, М6, М8, М10, М12.
- Диапазон зажима min / max: 0,5-2 / 1-4 мм.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
- 1
- 2
Заклепка резьбовая оцинкованная – клепальная 6-гранная гайка, устойчивая к проворачиванию и высоким вырывающим нагрузкам. Внутренняя хорошо накатанная резьба позволяет легко заворачивать крепежные болты и шпильки для фиксации других элементов на листовом металле. При установке гаек-заклепок достаточно иметь доступ с одной стороны базового основания. Граненная внешняя поверхность позволяет использовать их в местах, где планируется частая установка и демонтаж крепежного узла. Размерный ряд шестигранных заклепок с уменьшенным бортиком представлен изделиями с резьбой М4 – М12, которые способны скреплять металл толщиной 0,5 – 4 мм. Цинковое покрытие гаечной заклепки продлевает срок службы заклепочного соединения.
Особенности
- Увеличенное сопротивление к прокручиванию.
- Полупотайное крепление.
- Оцинкованная сталь.
Нагрузки
| Внутренняя резьба | Срез, кН | Разрыв, кН | Прокручивание, Нм |
| М4 | 3,4 | 7,9 | 4,1 |
| М5 | 4,9 | 9,8 | 8 |
| М6 | 7,5 | 19,1 | 12 |
| М8 | 9,6 | 29,8 | 38 |
| М10 | 12,6 | 43,3 | 70 |
| М12 | 17,2 | >57,8 | 98 |
Установка
Размеры
|
Внутренняя резьба D, мм |
Шестигр. гильзы S1, мм |
Длина гильзы L, мм |
Шестигранное отверстие, мм |
Шестигр. бортика S2, мм |
Толщина пакета материалов E, мм |
| М4 | 5,9 | 11 | 6,1 | 6,6 | 0,5-2 |
| М5 | 6,9 | 14 | 7,1 | 7,7 | 0,5-3 |
| М6 | 8,9 | 16 | 9,1 | 9,8 | 0,5-3 |
| М8 | 10,9 | 18 | 11,1 | 11,8 | 0,5-3 |
| М8 | 10,9 | 20,5 | 11,1 | 11,8 | 3-5,5 |
| М10 | 12,9 | 22 | 13,1 | 14 | 0,5-3,5 |
| М12 | 16 | 25 | 16,1 | 17,5 | 1-4 |
Характеристики
-
Бренд
-
Тип заклепкиШестигранная / С уменьшенным бортиком
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
