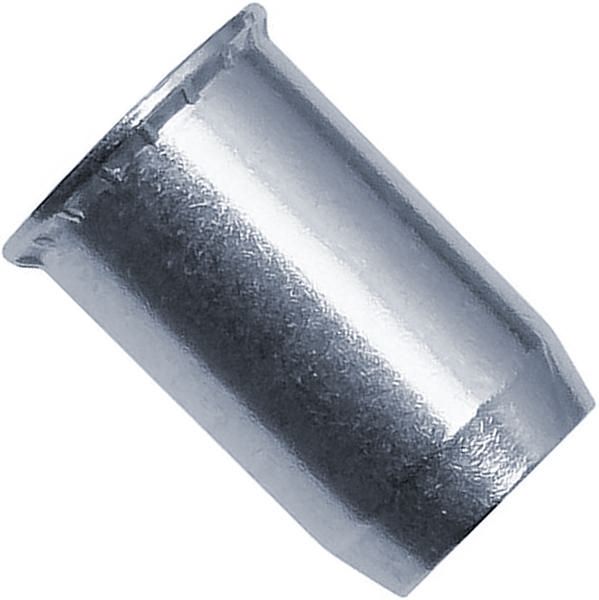

Резьбовая заклепка с уменьшенным бортиком, оцинкованная сталь
Код товара: WN00046029
- Для скрепления тонких листовых материалов и одновременного создания в них сквозного резьбового отверстия.
- Тип заклепки: гаечная, с малым фланцем.
- Внутренняя резьба для метрических винтов, болтов и шпилек.
- Гладкая гильза без насечек обладает низким сопротивлением к прокручиванию.
- Возможность установки в любой материал (металл, пластик, композит).
- Малозаметное эстетичное соединение, без деформации прикрепляемого изделия.
- Материал изготовления: оцинкованная сталь.
- Внешний диаметр корпуса: от 4,65 до 10,9 мм.
- Диаметр резьбы: М3, М4, М5, М6, М8.
- Толщина зажима min / max: 0,5 / 3 мм.
Полезные материалы и статьи
Как поставить резьбовую заклёпку
Виды заклепочников для установки вытяжных и резьбовых заклепок
Гаечная заклепка - простой способ сделать резьбу в тонколистовом материале
Резиновые гайки-заклепки - где применяются и как выбрать?
Допустимые контакты оцинкованной стали с другими металлами, таблица
Оцинковка или нержавейка - какой крепеж лучше выбрать?
Гальваническое цинковое покрытие - плюсы и минусы
5285
шт
3
руб.
1 шт
2095
руб.
1000 шт
13548
шт
3
руб.
1 шт
2247
руб.
1000 шт
20440
шт
3
руб.
1 шт
9483
руб.
1000 шт
3847
шт
5
руб.
1 шт
5712
руб.
1000 шт
Показать ещё
1 - 21 из 29 размеров
- 1
- 2
Заклепка резьбовая гладкая оцинкованная (уменьшенный бортик) применяется для соединения тонкостенных металлических элементов толщиной 0,5 – 3 мм, а полученное в результате склепывания резьбовое отверстие используется для крепления различных изделий к базовому основанию. Возможность одностороннего монтажа позволяет устанавливать заклепочные гайки в закрытые профиля и трубы. Заклепка с уменьшенным бортиком (0,2 мм) практически не выступает над поверхностью листа, что позволяет прикручивать элементы вплотную к нему. Финишная обработка цинком придала стальной заклепке хорошую антикоррозийную стойкость.
Особенности
- Высокая скорость и технологичность монтажа.
- Возможна установка на готовое изделие.
- Установка на тонкий материал.
- Потайное крепление.
- Не требует зенкованного отверстия.
- Оцинкованная сталь.
Нагрузки
| Внутренняя резьба | Срез, кН | Разрыв, кН | Прокручивание, Нм |
| М3 | 2,1 | 3,65 | 1,7 |
| М4 | 3,4 | 7,2 | 2,8 |
| М5 | 5,3 | 9,8 | 5,7 |
| М6 | 6,5 | 19,1 | 9,5 |
| М8 | 8,35 | 29,8 | 14 |

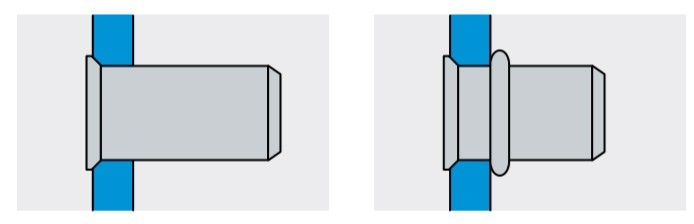

Установка
Размеры
|
Внутренняя резьба D, мм |
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр бортика d2, мм |
Толщина пакета материалов E, мм |
| М3 | 4,65 | 8,7 | 5,1 | 5,4 | 0,5-1,5 |
| М4 | 5,9 | 10 | 6 | 7 | 0,5-2,5 |
| М4 | 6,3 | 10,4 | 6,4 | 6,7 | 0,5-2 |
| М5 | 6,9 | 12 | 7 | 8 | 0,5-3 |
| М5 | 7,1 | 11,5 | 7,2 | 7,9 | 0,5-3 |
| М6 | 8,9 | 15 | 9 | 10 |
0,5-3 |
| М6 | 9,5 | 14,5 | 9,6 | 10,2 | 0,5-3 |
| М8 | 10,5 | 16 | 10,6 | 11,3 | 0,5-3 |
| М8 | 10,9 | 16 | 11 | 12 | 0,5-3 |
Характеристики
-
Бренд
-
Тип заклепкиС уменьшенным бортиком
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
