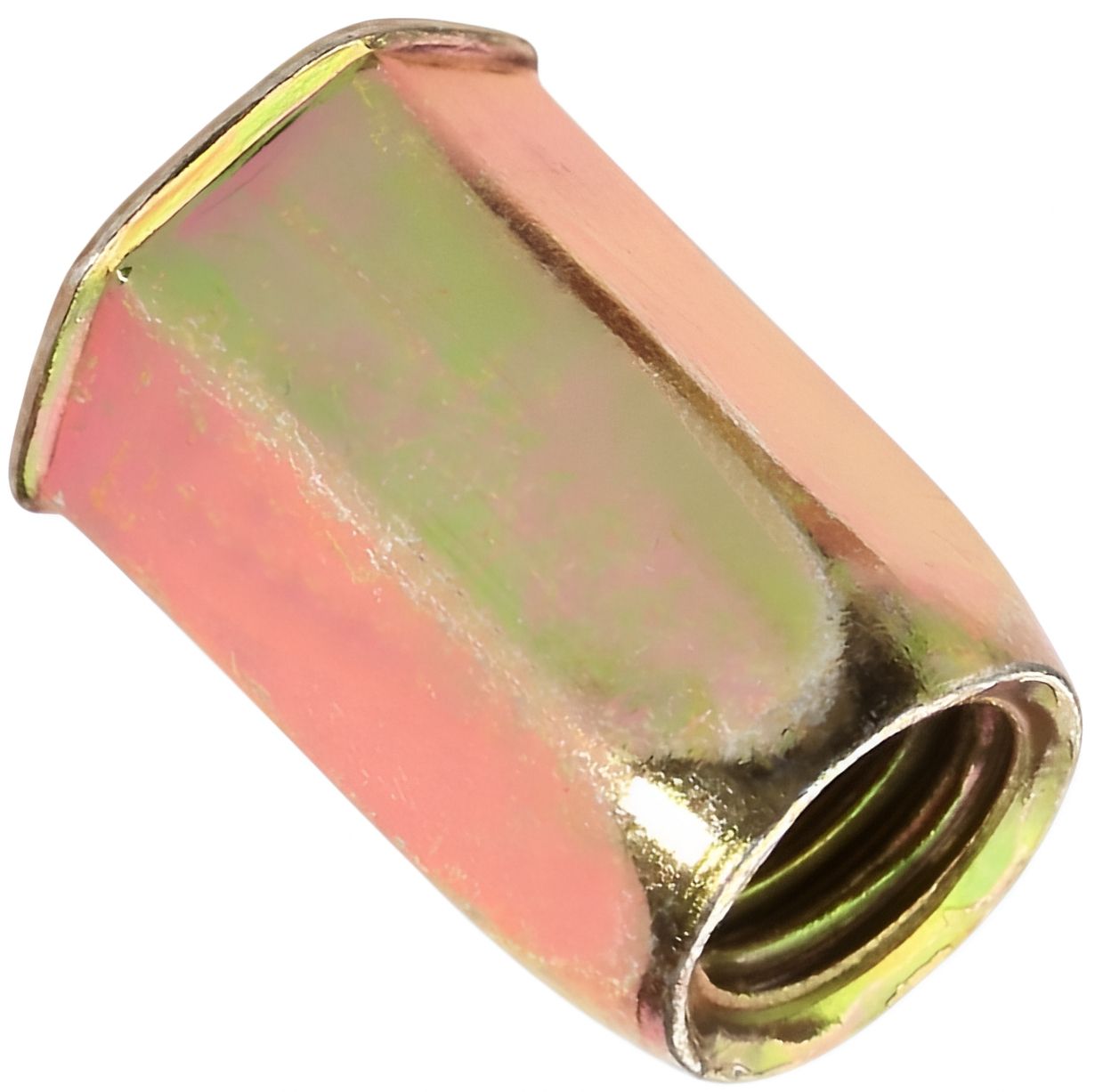

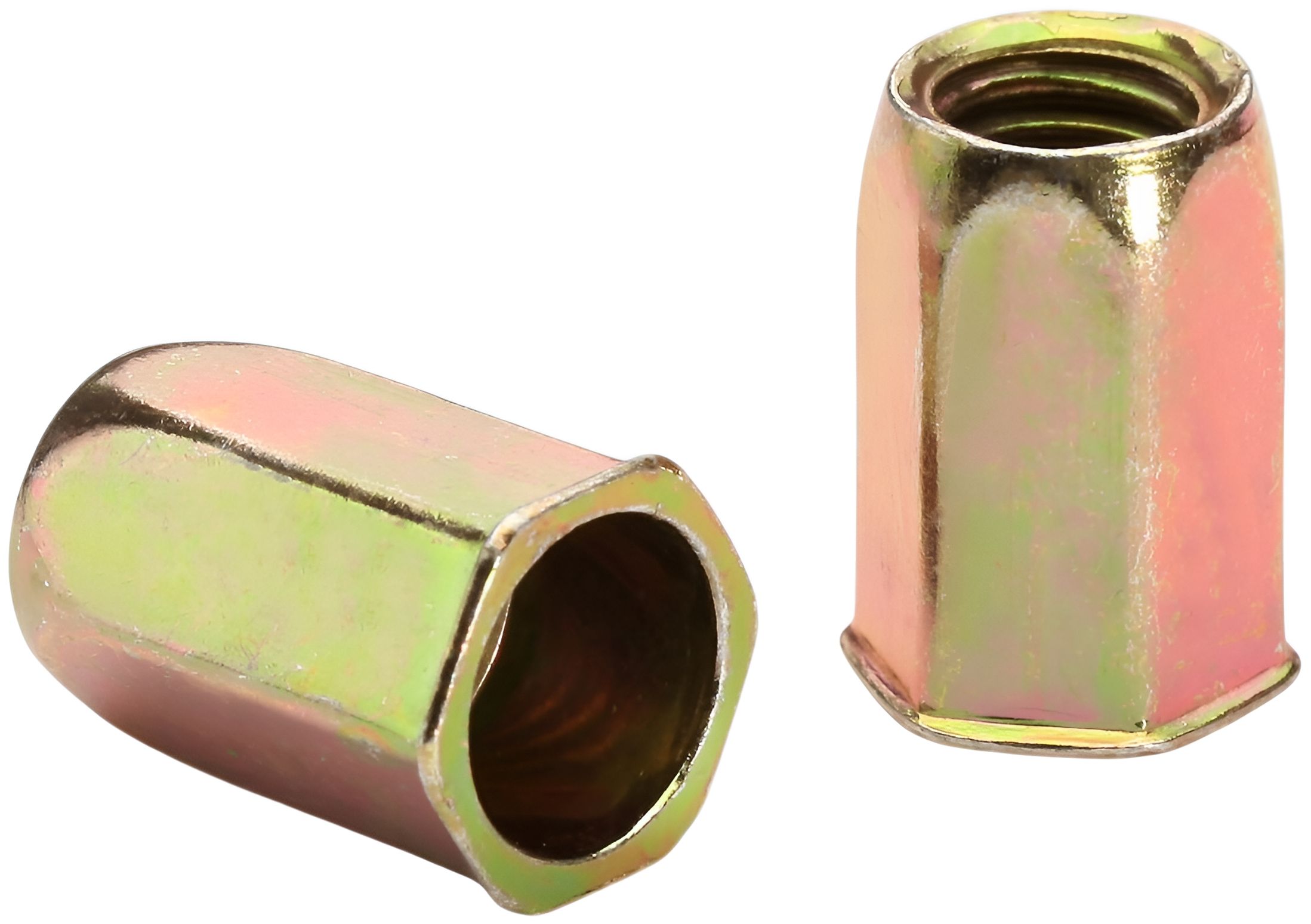

Резьбовая заклепка с уменьшенным бортиком М5, шестигранная, желтый цинк

Код товара: WN00314045

3 фото

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

4 / шт руб.

Для скрепления тонких листовых материалов и одновременного создания в них сквозного резьбового отверстия.
Тип заклепки: гаечная, с малым фланцем, шестигранная, открытая.
Внутренняя резьба для метрических винтов, болтов и шпилек.
Высокая сопротивляемость к прокручиванию в отверстии и устойчивость к вибрации.
Малозаметное эстетичное соединение, без деформации прикрепляемого изделия.
Требует подготовки шестигранного отверстия при помощи пневмогидравлического пробойника.
Материал изготовления: сталь с желтооцинкованным покрытием.
Высокая стойкость к срезу, скручиванию резьбы, вырыву винта.
Диаметр резьбы: М5.
Диапазон зажима min / max: 0,5-3 мм.

Подробнее

Полезные материалы и статьи

Как поставить резьбовую заклёпку

Как выбрать заклепочник для резьбовых заклепок?

Гаечная заклепка - простой способ сделать резьбу в тонколистовом материале

Гальваническое цинкование крепежа, плюсы и минусы покрытия

Оцинковка или нержавейка - какой крепеж лучше выбрать?

О товаре
Отзывы (0)

Заклепка резьбовая М5 с покрытием «желтый цинк» – клепальная шестигранная гайка, устойчивая к проворачиванию и высоким вырывающим нагрузкам. Внутренняя хорошо накатанная резьба позволяет легко заворачивать крепежные болты и шпильки для фиксации других элементов на листовом металле. При установке гаек-заклепок достаточно иметь доступ с одной стороны базового основания. Граненная внешняя поверхность позволяет использовать их в местах, где планируется частая установка и демонтаж крепежного узла.

Материал

Покрытие «желтый цинк» – это не просто декоративный оттенок, а многослойная антикоррозионная защита (цинкование с желтой пассивацией). Такое покрытие значительно продлевает срок службы заклепочного соединения даже в условиях повышенной влажности, а также обеспечивает легкий визуальный контроль качества нанесения слоя. Желтый оттенок особенно востребован в автомобилестроении и машиностроении, где требуется маркировка крепежа по классам прочности.

Особенности

Увеличенное сопротивление к прокручиванию (шестигранная форма тела);
Полупотайное крепление (уменьшенный борт для установки заподлицо);
Сталь с покрытием «желтый цинк» – усиленная коррозионная стойкость;
Подходит для работ в труднодоступных местах с односторонним доступом.

Нагрузки

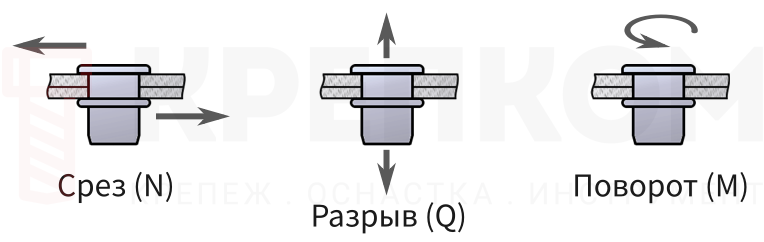

Резьбовая заклепка с уменьшенным бортиком - нагрузки

Внутренняя резьба	М5
Срез, кН	4,9 мм
Разрыв, кН	9,8 мм
Прокручивание, Нм	8 мм

Размеры

Резьбовая заклепка с уменьшенным бортиком, шестигранная - схема, чертеж

Внутренняя резьба, D	M5
Шестигр. гильзы, S1	6,9 мм
Длина гильзы, L	14 мм
Шестигр. отверстия	7,1 мм
Шестигр. бортика, S2	7,7 мм
Толщина пакета материалов, E	0,5-3 мм

Характеристики

Тип заклепки

Шестигранная / С уменьшенным бортиком
Единицы измерения

шт
Артикул

УБ 5 шгр жц
Материал

Желтый цинк
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
