Резьбовая заклепка с цилиндрическим бортиком, шестигранная 1/2, нержавеющая сталь А2

Гаечная заклепка нержавеющая полушестигранная применяется для скрепления листовых металлов методом клепки и создания в них резьбового соединения, максимально защищенного от прокручивания. Половина тела резьбовой заклепки имеет шестигранный профиль, повышающий стойкость крепежного узла к динамическим и вибрационным нагрузкам, а также частым сборкам/разборкам соединения. Для ее монтажа необходимо иметь доступ с одной лицевой стороны конструкции. Скошенные края гильзы упрощают установку гайки-заклепки в отверстие. Нержавеющая сталь А2 повышает срок службы заклепочного соединения в условиях высокой влажности.

Свойства

• Коррозионная устойчивость соединения.
• Высокая скорость монтажа.
• Высокая технологичность крепления.
• Возможна установка на готовое изделие.
• Установка на тонкий материал.
• Увеличенное сопротивление прокручиванию в сравнении с заклепкой с насечкой.
• Герметично закрытое соединение.
• Облегченная посадка в отверстие.

Нагрузки

Внутренняя резьба	Срез, кН	Разрыв, кН	Прокручивание, Нм
М4	1,47	3,53	-
М5	7,2	12	8,8
М6	9	21,6	19,7
М8	11,2	36,3	26,5
М10	3,43	29,4	-

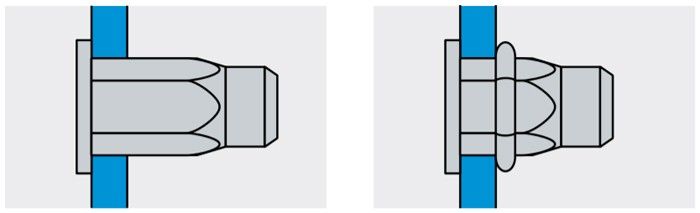

Установка

Размеры

Внутренняя резьба D, мм	Диаметр гильзы d1, мм	Длина гильзы L, мм	Диаметр и толщина бортика d2 x K, мм	Толщина пакета материалов E, мм
М4	6,1	11,5	9,5х1,1	0,5-2,5
М5	6,9	18	10х1	0,5-3
М6	8,6	21	12,0х1,5	0,5-3
М6	9,1	15,5	12,5х1,6	0,5-3
М8	10,9	23,5	15,0х1,5	0,5-3
М10	13,1	22	16,5х2,1	1-4

Характеристики

• Бренд
  BRALO
• Тип заклепки
  Шестигранная / С цилиндрическим бортиком
• Единицы измерения
  шт
• Материал
  Нержавеющая сталь А2

• Шестигранные
• Нержавеющие А2
• Резьбовые заклепки
• Резьбовые заклепки цилиндрические
• Резьбовые заклепки BRALO
• Заклепки нержавеющие
• Заклепки шестигранные
• Заклепки цилиндрические

Выбрать размер
