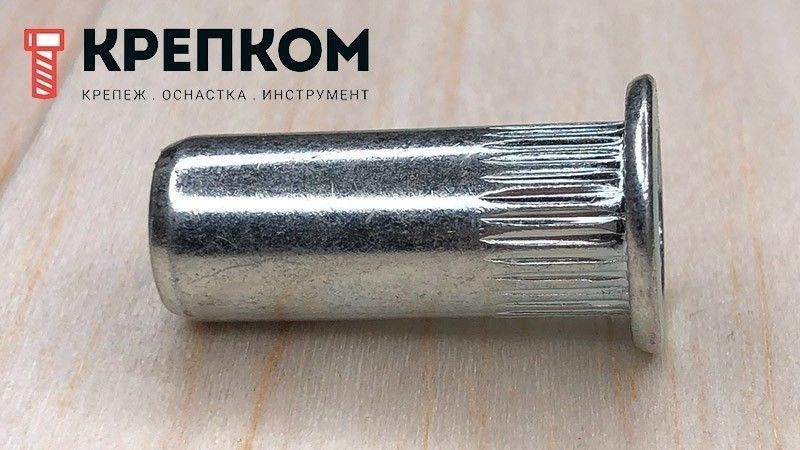

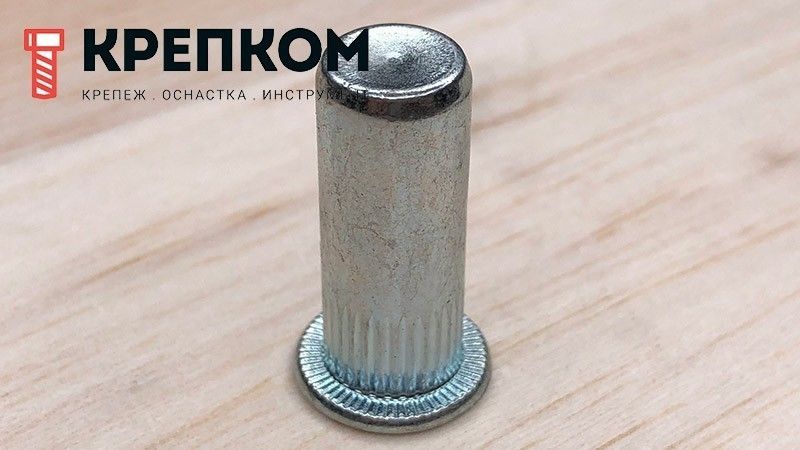

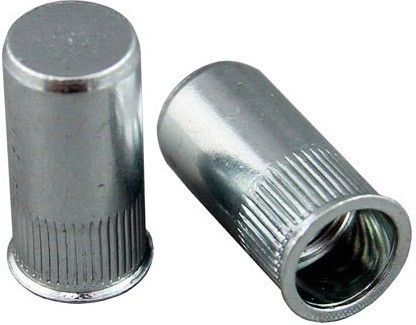

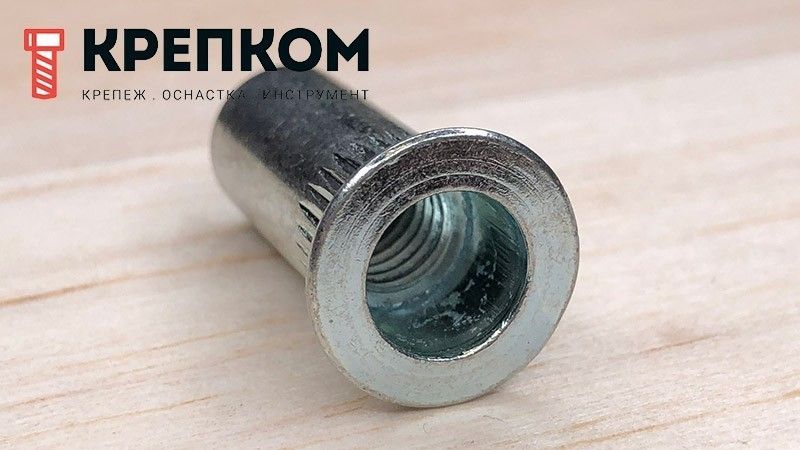

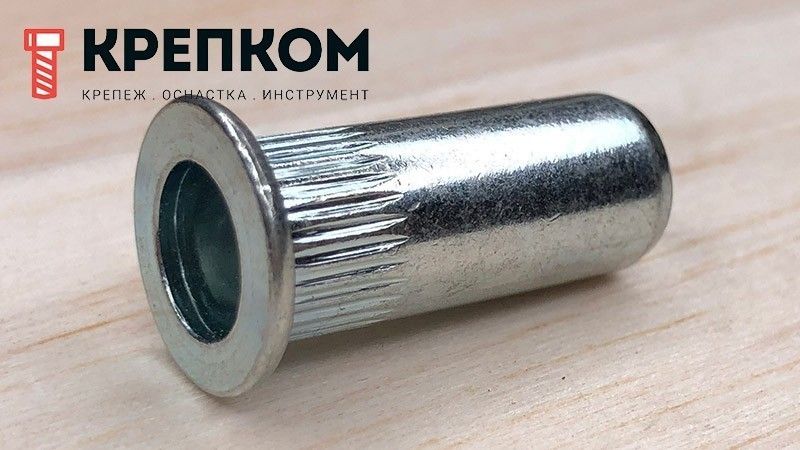

Резьбовая заклепка с уменьшенным бортиком и насечками, закрытая, оцинкованная сталь
Код товара: WN00028411
- Для скрепления тонких листовых материалов и одновременного создания в них глухого резьбового отверстия.
- Тип заклепки: гаечная закрытая, с малым фланцем и насечками.
- Соединение защищено от проникновения влаги, пыли и газов.
- Внутренняя резьба для метрических винтов, болтов и шпилек.
- Высокая сопротивляемость к прокручиванию в отверстии и устойчивость к вибрации.
- Малозаметное эстетичное крепление, без деформации прикрепляемого изделия.
- Материал изготовления: оцинкованная сталь.
- Внешний диаметр гильзы: от 5,9 до 10,9 мм.
- Диаметр резьбы: М4, М5, М6, М8.
- Диапазон зажима min / max: 0,5-2 / 0,5-3 мм.
Полезные материалы и статьи
Как поставить резьбовую заклёпку
Виды заклепочников для установки вытяжных и резьбовых заклепок
Гаечная заклепка - простой способ сделать резьбу в листовом металле
Резиновые гайки-заклепки - где применяются и как выбрать?
Гальваническое цинкование крепежа, плюсы и минусы покрытия
Допустимые контакты оцинкованной стали с другими металлами, таблица
Оцинковка или нержавейка - какой крепеж лучше выбрать?
4275
руб.
1000 шт
978
руб.
200 шт
2291
руб.
500 шт
2080
шт
7
руб.
1 шт
5638
руб.
1000 шт
686
руб.
100 шт
3021
руб.
500 шт
522
шт
11
руб.
1 шт
990
руб.
100 шт
1870
руб.
200 шт
87
шт
12
руб.
1 шт
9334
руб.
1000 шт
Заклепочные гайки закрытые с насечкой (ЗУБН) применяются для надежного неразъемного скрепления материалов небольшой толщины и образования в точках крепления глухих отверстий с метрической резьбой для последующего использования со шпильками М4, М5, М6 или М8. Заклепка рифленая герметичная изготовлена из коррозионностойкой оцинкованной стали. Образованное с ее помощью соединение обладает повышенной стойкостью к разрыву, вибрации и прокручиванию.
Преимущества
- Высокая технологичность монтажа.
- Высокая скорость монтажа.
- Можно устанавливать на любой стадии производства.
- Увеличенное сопротивление прокручиванию в сравнении с гладкой гильзой.
- Не требует зенкованного отверстия.
- Установка на тонкий материал.
- Скрытое крепление.
- Герметично закрытое соединение.
- Материал: сталь оцинкованная.
Конструктивные особенности
- Закрытый корпус предотвращает прохождение газов и жидкостей через резьбовой канал.
- Уменьшенный бортик незначительно возвышается над поверхностью и не требует высверливания углубления, как в случае с потайной головкой.
- Рифления на наружной поверхности цилиндра обеспечивают хорошее сцепление с гладкими стенками отверстия, предотвращая вращение гайки-заклепки при вкручивании винта.
Нагрузки
|
Внутренняя резьба D, мм |
Срез, кН |
Разрыв, кН |
Прокручивание, Нм |
| М4 | 3 | 7 | 2,9 |
| М5 | 5,8 | 9,8 | 6 |
| М6 | 7,1 | 19,1 | 10,5 |
| М8 | 8,4 | 30 | 15,5 |
Установка
Размеры
|
Внутренняя резьба D, мм |
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр бортика, d2, мм |
Толщина пакета материалов E, мм |
| М4 | 5,9 | 14,9 | 6,1 | 7 | 0,5-2 |
| М5 | 6,9 | 18 | 7,1 | 8 | 0,5-3 |
| М6 | 8,9 | 21,5 | 9,1 | 9,9 | 0,5-3 |
| М8 | 10,9 | 22,5 | 11,1 | 12 | 0,5-3 |
Характеристики
-
Тип заклепкиЗакрытая (глухая) / С насечками / С уменьшенным бортиком
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
