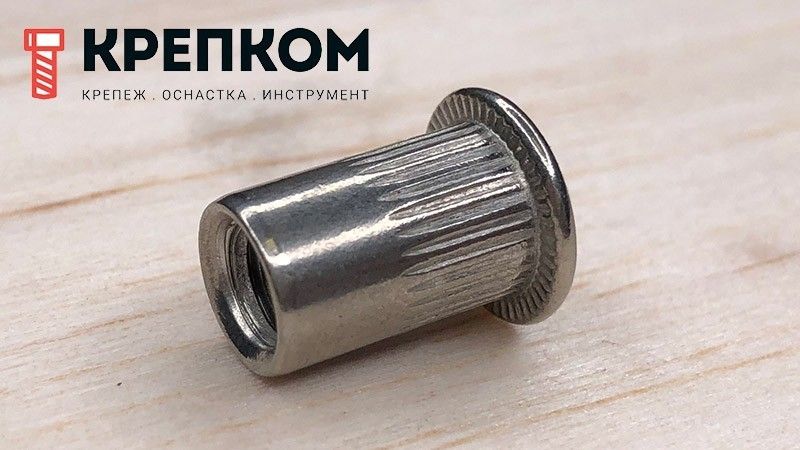

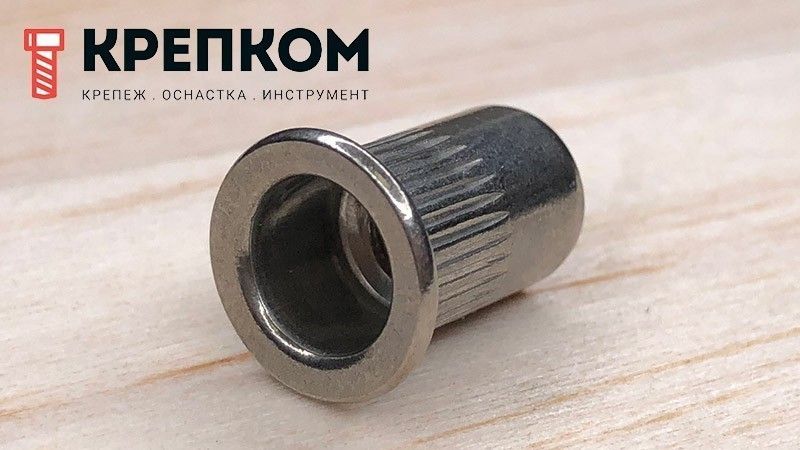

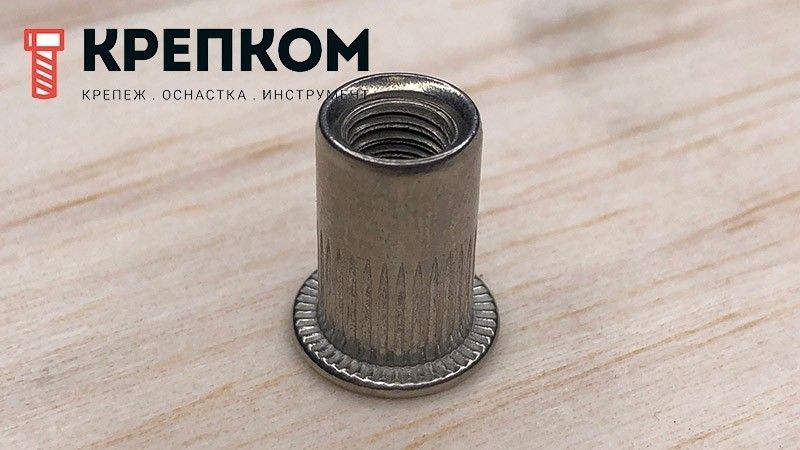

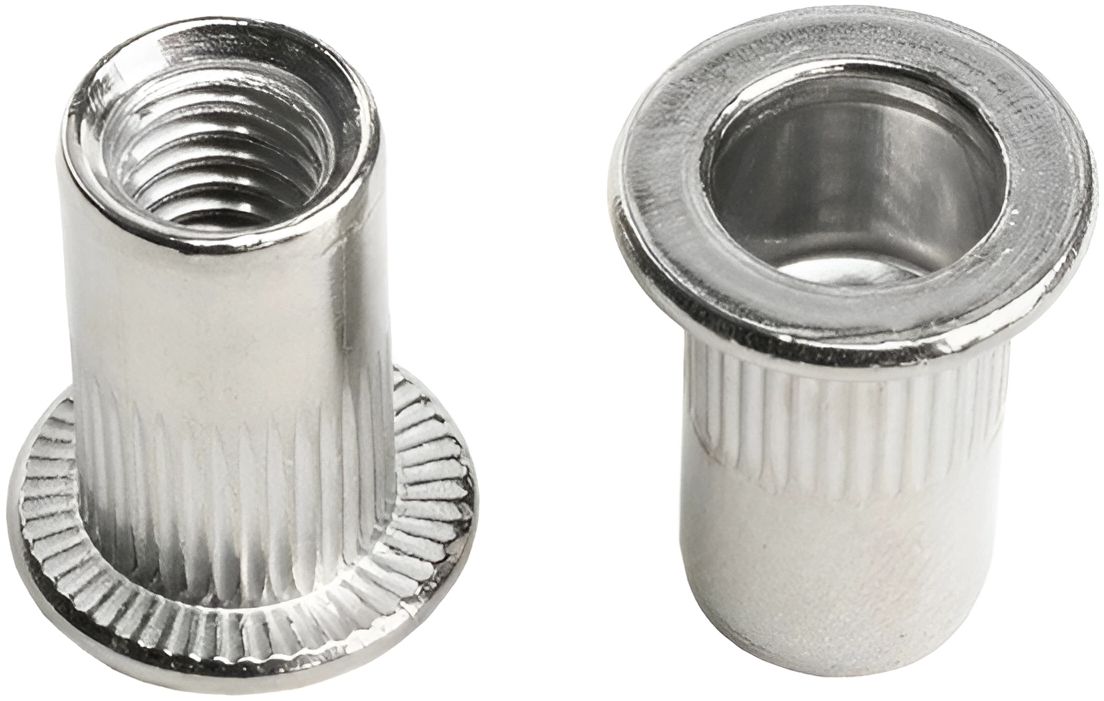

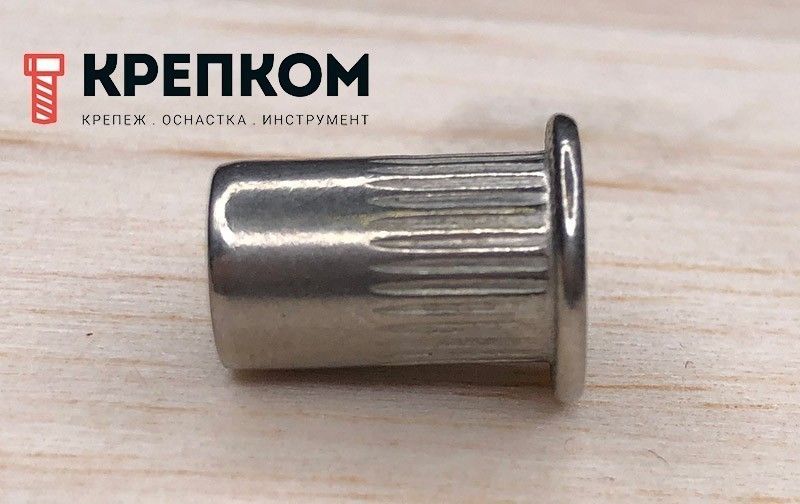

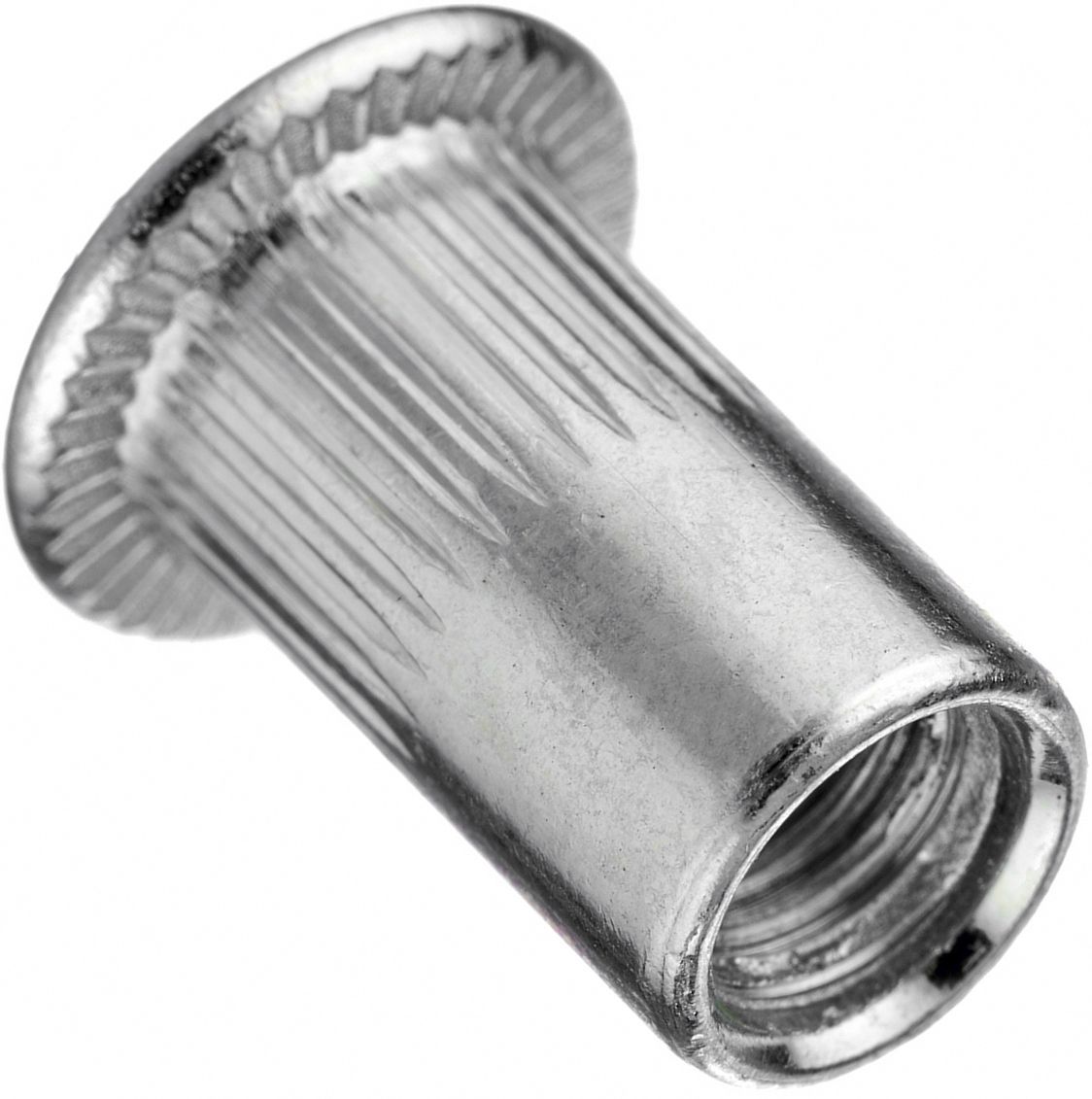

Резьбовая заклепка с цилиндрическим бортиком и насечками WS 9315, нержавеющая сталь А2
- Для создания резьбового соединения в листовом материале
- Тип заклепки: с цилиндрическим бортиком, с насечками
- Материал изготовления: нержавеющая сталь А2 (AISI 304)
- Внешний диаметр гильзы: от 5,9 до 15,9 мм
- Диаметр резьбы: М4, М5, М6, М8, М10, М12
Гайка-заклепка из нержавеющей стали WS 9315 представляет собой тонкостенный крепежный элемент с цилиндрической головкой и стержнем с внутренней резьбой. При ее установке часть стержня деформируется, формируя бортик, а резьбовая часть сохраняется.
Резьбовая гаечная заклепка WS 9315 позволяет не только прочно соединить листовые материалы, но и снабжает их резьбой для последующего монтажа резьбового элемента. Прочная посадка исключает проворачивание заклепочной гайки при вкручивании крепежа.
Размеры и нагрузки
Диаметр резьбы d1 х Длина l1 | d2 | d3 | l2 | k | n |
Толщина соединения |
Крутящий момент, Nm | Нагрузка на срез, N |
М4х10 | 5,9 | 9 | 5,5 | 1 | 30 | 0,3-3 | 6,9 | 3,9 |
М4х11,5 | 5,9 | 9 | 7,5 | 1 | 30 | 3,1-4 | 6,9 | 3,9 |
М5х12 | 6,9 | 10 | 6 | 1 | 30 |
0,3-3 |
10 | 4,5 |
М5х15 | 6,9 | 10 | 8 | 1 | 30 |
3,1-4 |
10 | 4,5 |
М6х14,5 | 8,9 | 13 | 8 | 1,5 | 36 | 0,5-3 | 20 | 4,9 |
М6х16 | 8,9 | 13 | 10 | 1,5 | 36 | 3,1-4,5 | 20 | 4,9 |
М8х16 | 10,9 | 16 | 8,5 | 1,5 | 36 | 0,5-3 | 29 | 6,8 |
М8х18,5 | 10,9 | 16 | 11 | 1,5 | 36 | 3,1-5,5 | 29 | 6,8 |
М10х17 | 12,9 | 19 | 10 | 2 | 40 | 0,5-3 | 38 | 7,8 |
М10х22 | 12,9 | 19 | 13 | 2 | 40 | 3,1-6 | 38 | 7,8 |
М12х23 | 15,9 | 23 | 12 | 2 | 40 | 1-4 | 48,5 | 9,8 |
Характеристики
-
Тип заклепкиС насечками / С цилиндрическим бортиком
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А2
