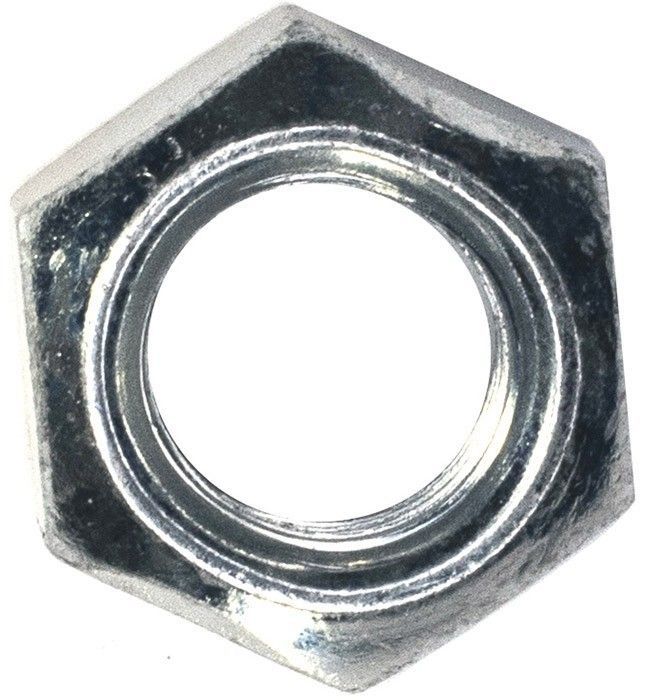

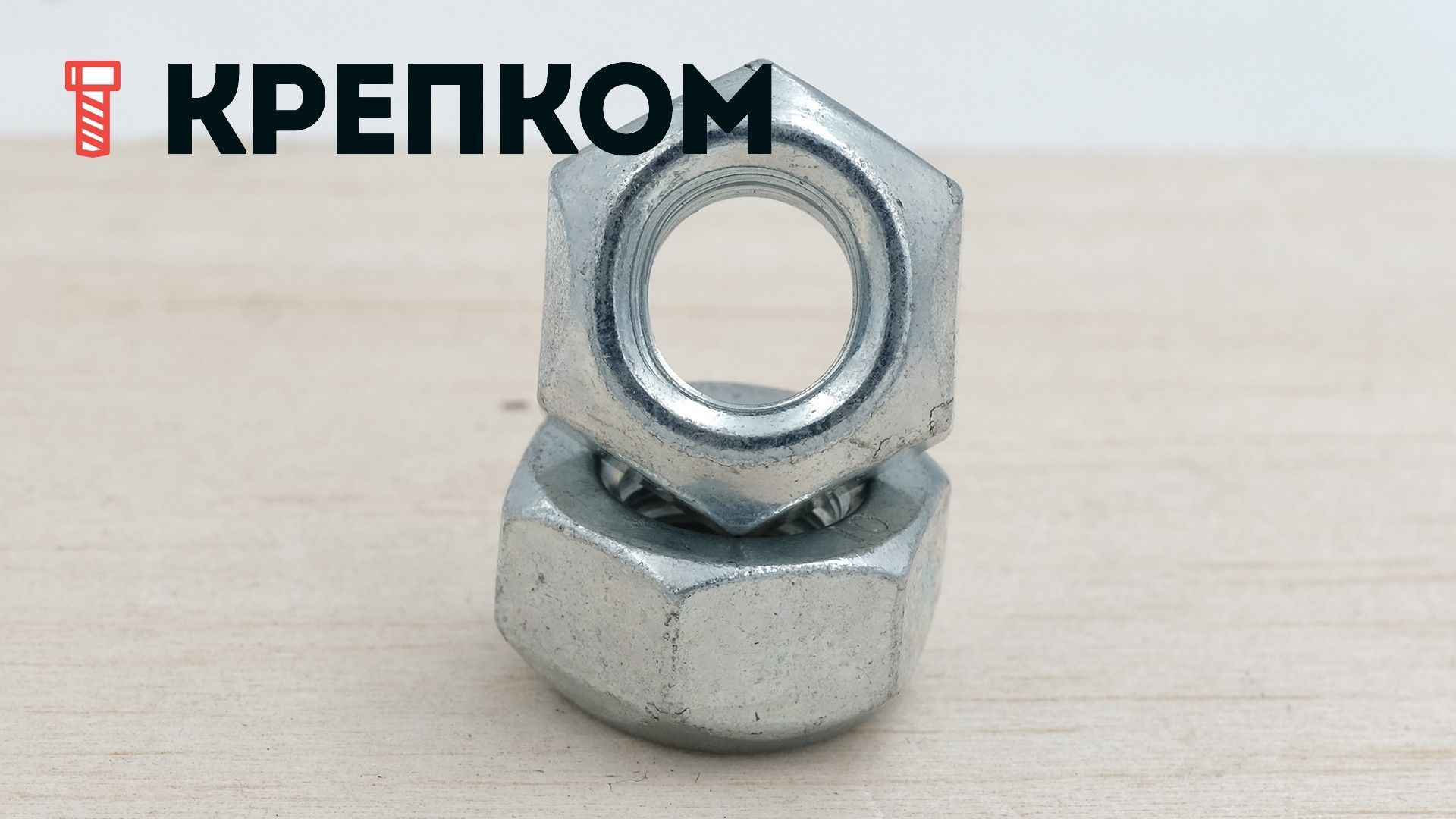

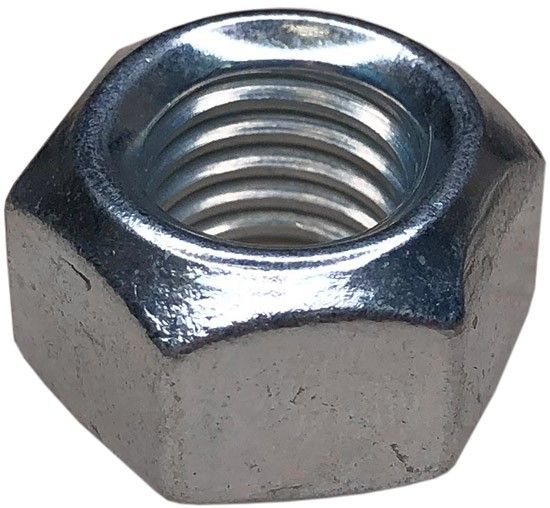

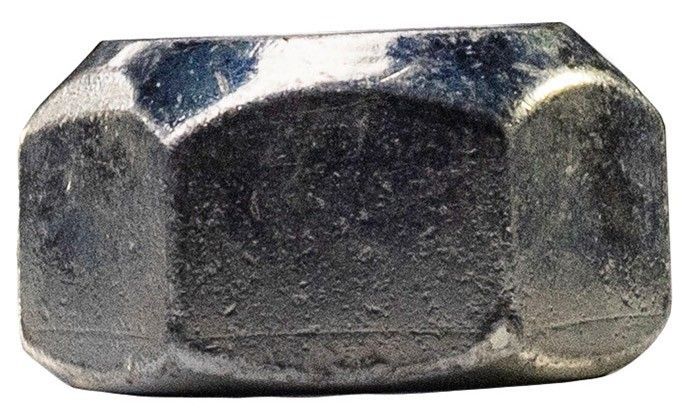

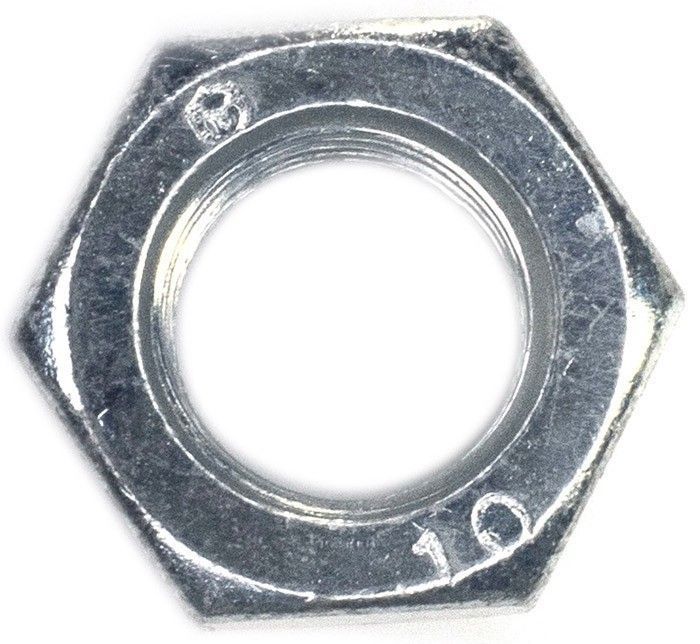

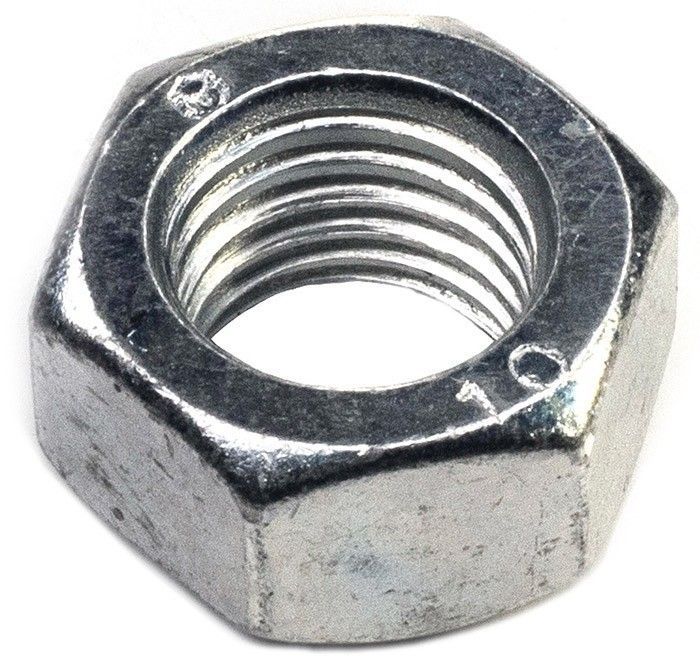

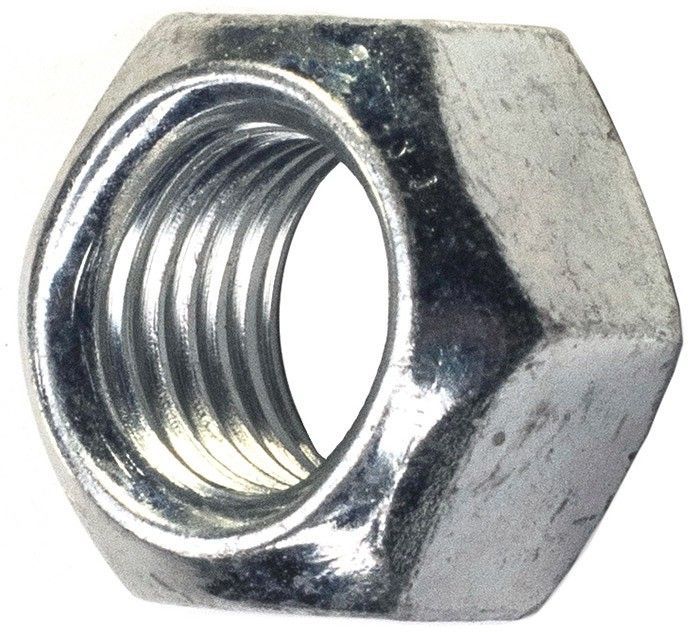

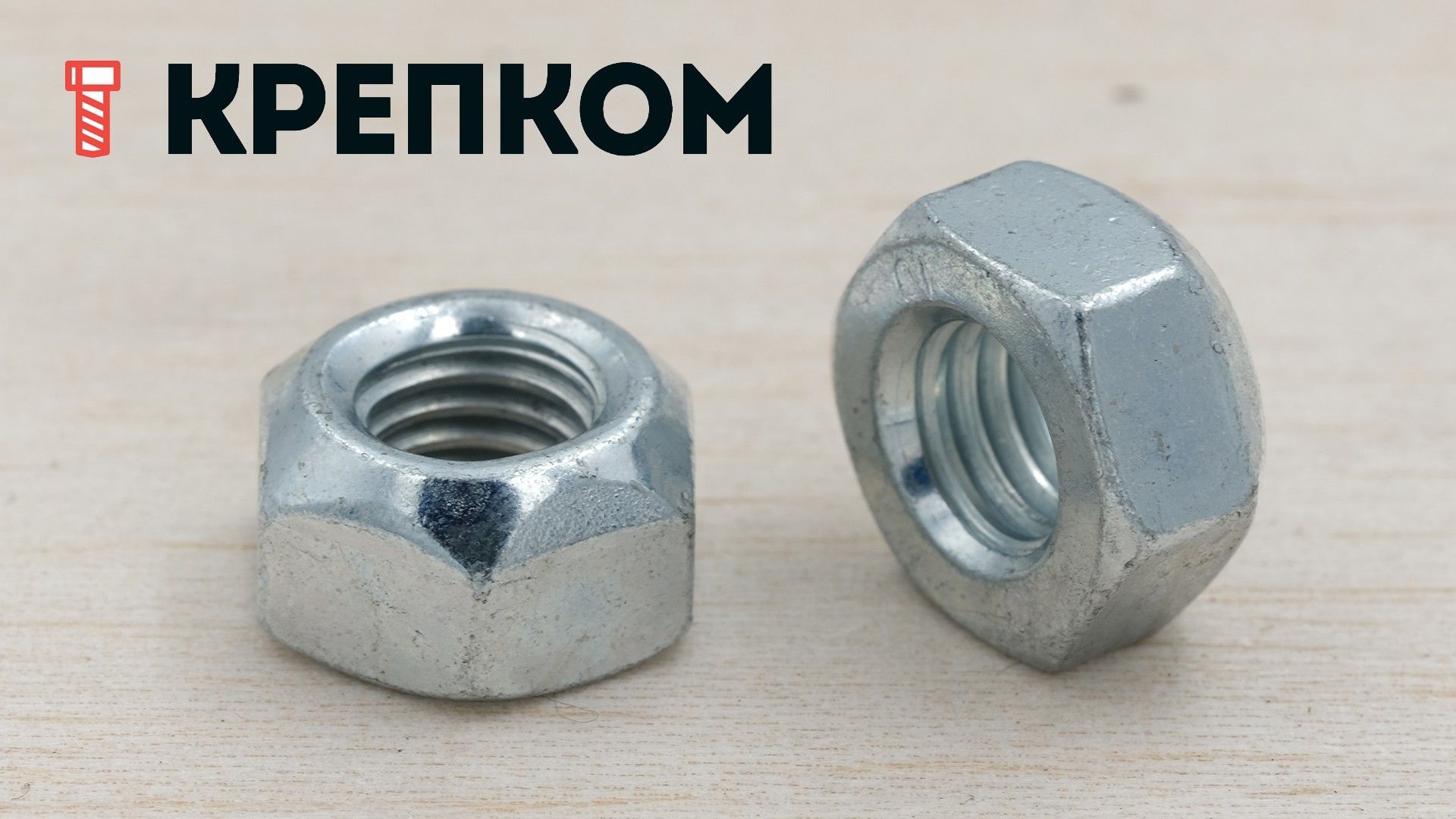

Гайка самоконтрящаяся DIN 980 (Form V), класс прочности 10, оцинкованная сталь
Ваш консультант Владимир
7 (931) 348-45-86- Высокопрочный крепеж с преобладающим крутящим моментом.
- Стопорный эффект обеспечивается за счет обжатого на эллипс отверстия.
- Затягивается и ослабляется с явно заметным сопротивлением.
- Стандарт: DIN 980, форма V (одноэлементная, цельнометаллическая)
- Резьба метрическая крупная, поле допуска 6H.
- Класс точности: А (≤M16), В (>M16)
- Высокий класс прочности 10 (наибольший класс сопрягаемого болта, винта, шпильки – 10.9).
- Оцинковка гальваническим способом продлевает срок службы в нормальных условиях при отсутствии агрессивного воздействия химических веществ.
- Номинальный размер: от М3 до М39
М6
1
6
10
руб.
М8
1,25
8
13
руб.
М10
1,5
10
17
руб.
М12
1,75
12
19
руб.
М14
2
14
22
руб.
М16
2
16
24
руб.
М18
2,5
18
27
руб.
М20
2,5
20
30
руб.
М22
2,5
22
32
руб.
М24
3
24
36
руб.
М27
3
27
41
руб.
М30
3,5
30
46
руб.
М36
4
36
55
руб.
Гайка самоконтрящаяся высокопрочная, оцинкованная DIN 980 формы V с резьбовой блокировкой получила широкое распространение в узлах крепления, подверженных вибрации и требующих повышенной стойкости к отвинчиванию. Она имеет цельнометаллическую конструкцию из высокопрочной стали класса прочности 10 и цинковое покрытие, предотвращающее риск развития коррозии.
Принцип стопорения:
Блокирующее действие создается за счет эллиптически деформированного внутреннего отверстия в верхней части, что требует увеличенного крутящего момента при установке для преодоления сопротивления. При затяжке нити резьбы сопрягаемого болта зажимаются в искаженной части стопорной гайки, что делает соединение менее подверженным ослаблению из-за вибрации.
Применение:
Гайка самостопорящаяся шестигранная 10 используется в машиностроении совместно с метрическими шестигранными болтами и винтами с цилиндрической головкой 10.9, также применяется с такелажными точками подъема (рым-болтами) в сквозных отверстиях. Нашла применение в велосипедах, детских колясках, садовой технике.
Самоблокирующаяся гайка навинчивается той стороной, где находится недеформированный участок резьбы. Из-за упругого характера деформации она может быть использована многократно. В отличие от аналога с неметаллической вставкой, может применяться при более высоких температурах.
Аналоги DIN 980:
- ISO 7042 (М5 - М36), высокие
- ISO 7719 (М5 - М36)
- ISO 10513 (М8х1 - М36х3), высокие, мелкая резьба
- DIN 6925 (М3 - М36), мелкая и крупная
- ГОСТ Р 50272-92 (М5 - М36)
Размеры:
| Диаметр резьбы d | Высота гайки h | Размер под ключ s | Диаметр описанной окружности e |
| М3 | 3,7 | 5,5 | 6,01 |
| М4 | 4,2 | 7 | 7,66 |
| М5 | 5,1 | 8 | 8,79 |
| M6 | 6 | 10 | 11,05 |
| М7 | 7 | 11 | 12,12 |
| M8 | 8 | 13 | 14,38 |
| M10 | 10 | 17 | 18,9 |
| M12 | 12 | 19 | 21,1 |
| M14 | 14 | 22 | 24,49 |
| M16 | 16 | 24 | 26,75 |
| M18 | 18 | 27 | 29,56 |
| M20 | 20 | 30 | 32,95 |
| M22 | 22 | 32 | 35,03 |
| M24 | 24 | 36 | 39,55 |
| M27 | 27 | 41 | 45,2 |
| M30 | 30 | 46 | 50,85 |
| M33 | 33 | 50 | 55,37 |
| M36 | 36 | 55 | 60,79 |
| M39 | 39 | 60 | 66,44 |
все размеры указаны в мм
Характеристики
-
Тип гайкиСамоконтрящаяся
-
DIN980
-
ISO7042
-
Единицы измеренияшт
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности10
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Prevailing torque type hexagon nuts, V = all-metal nuts,
