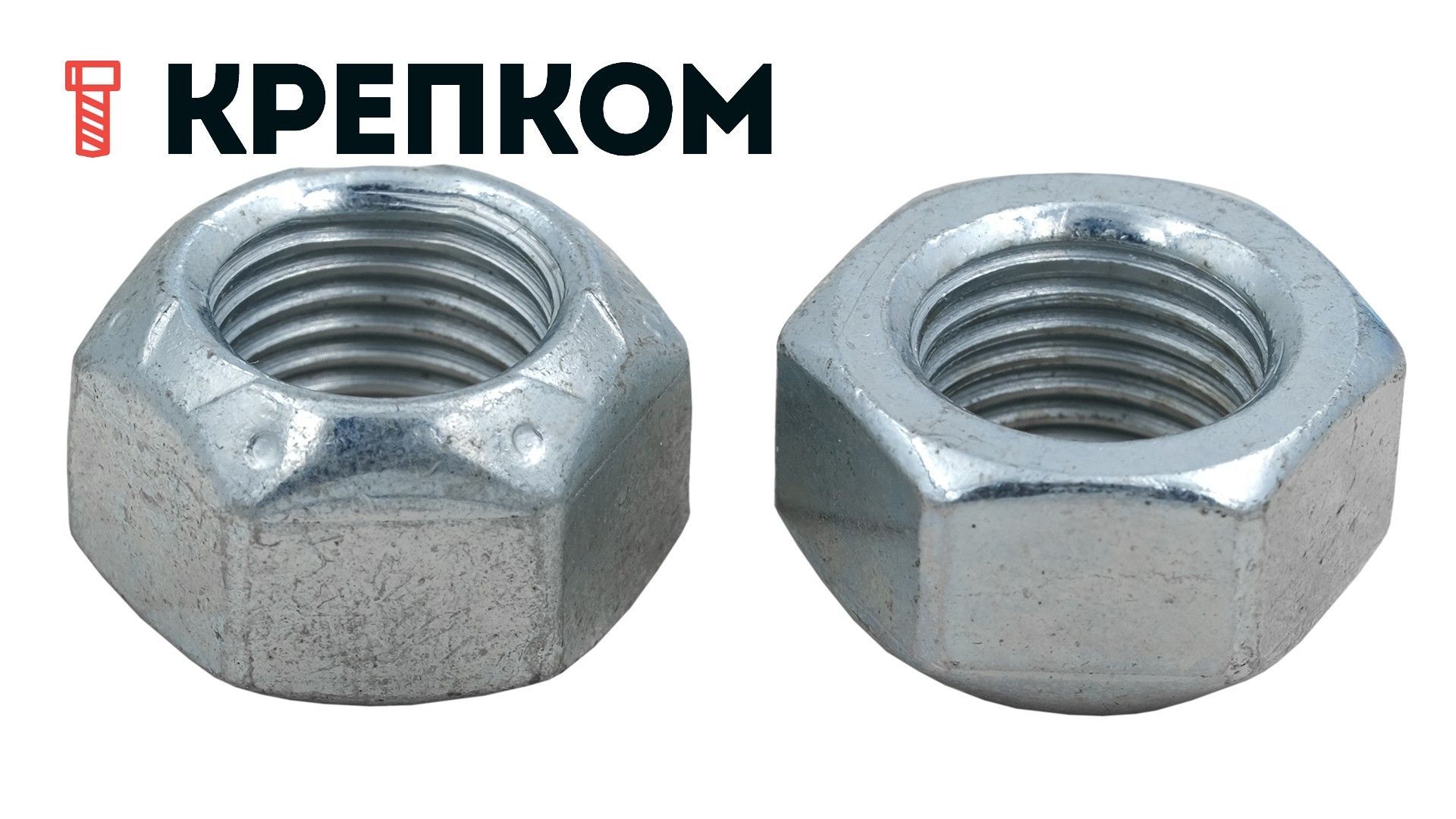

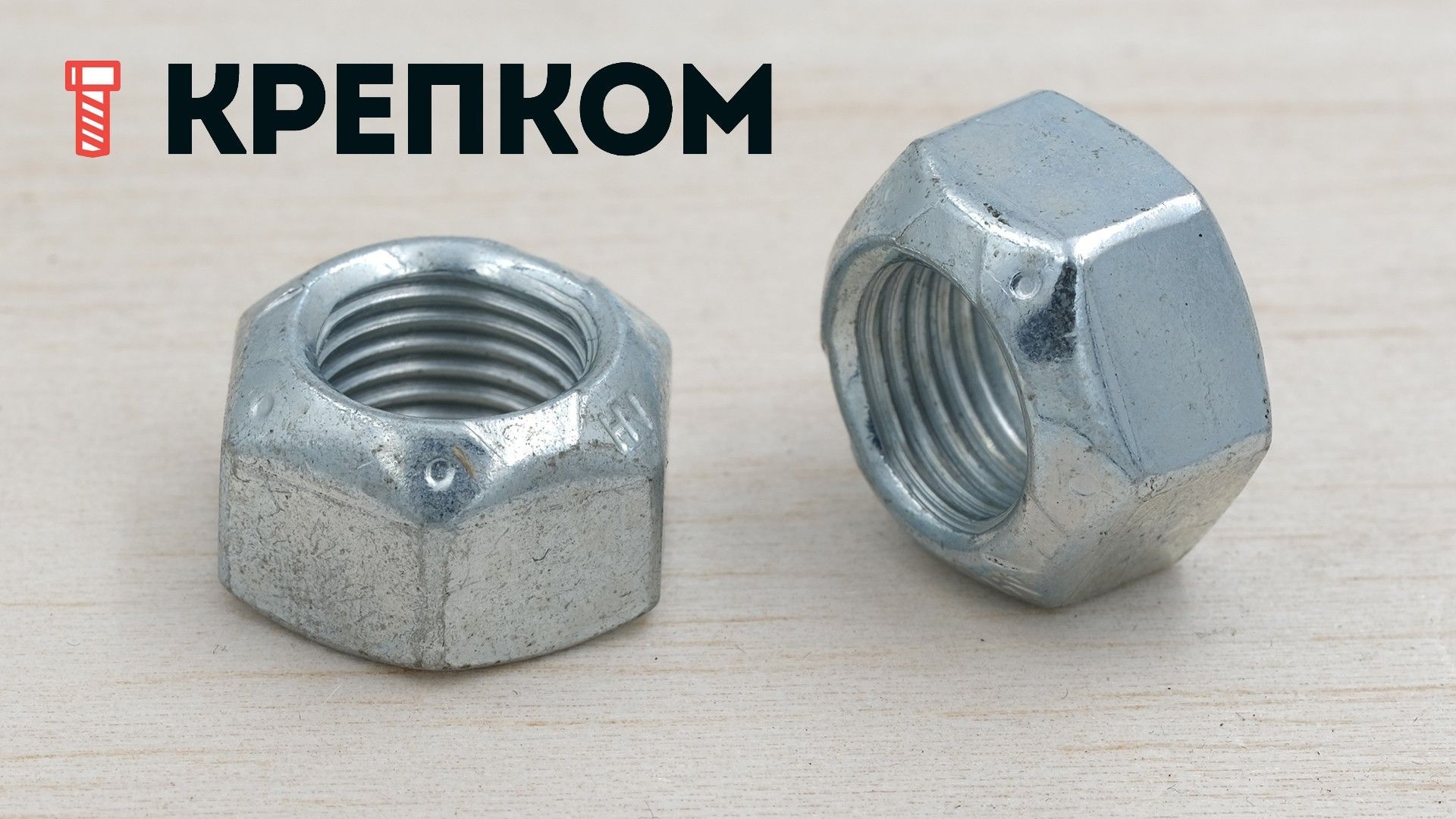

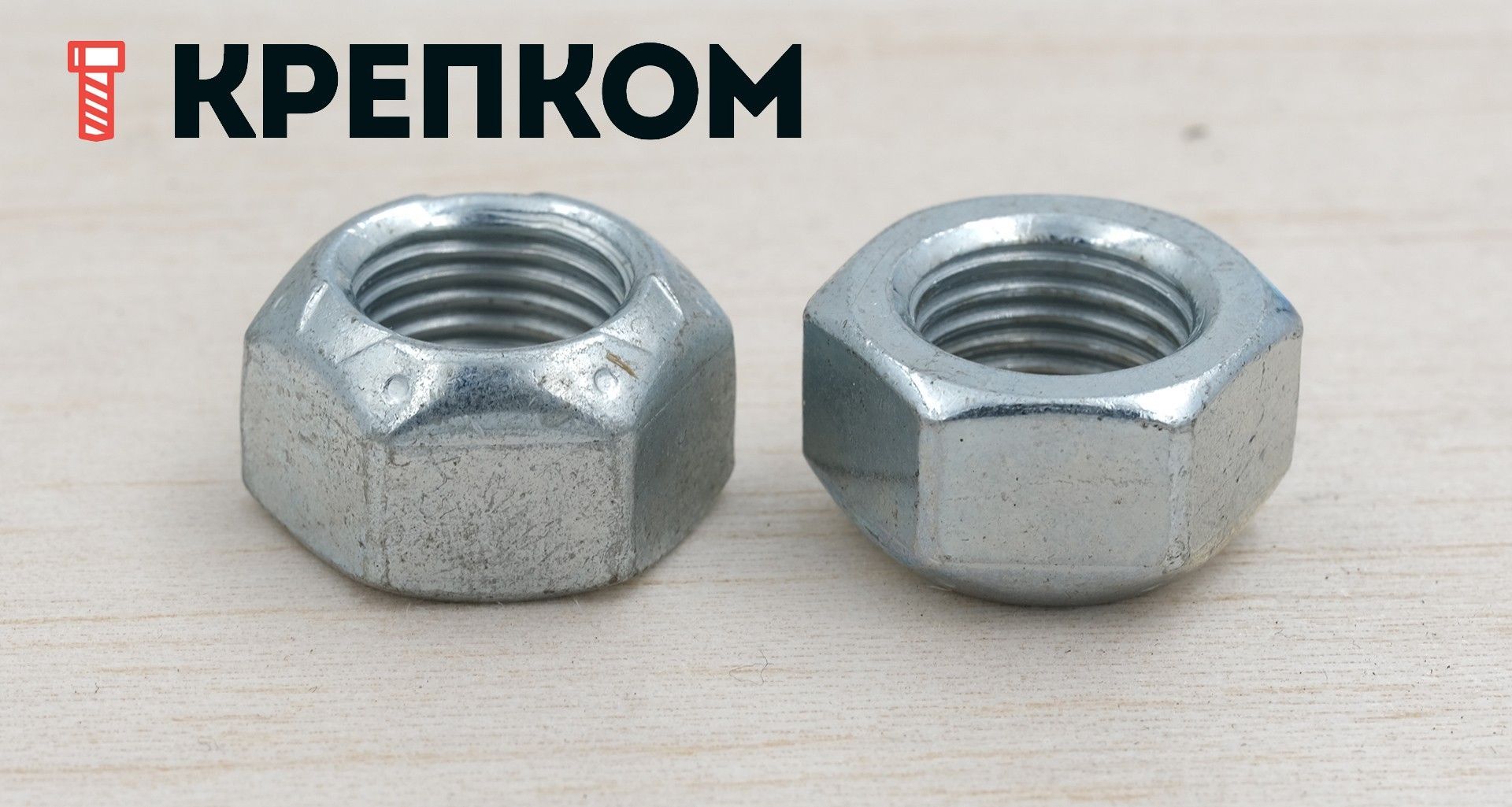

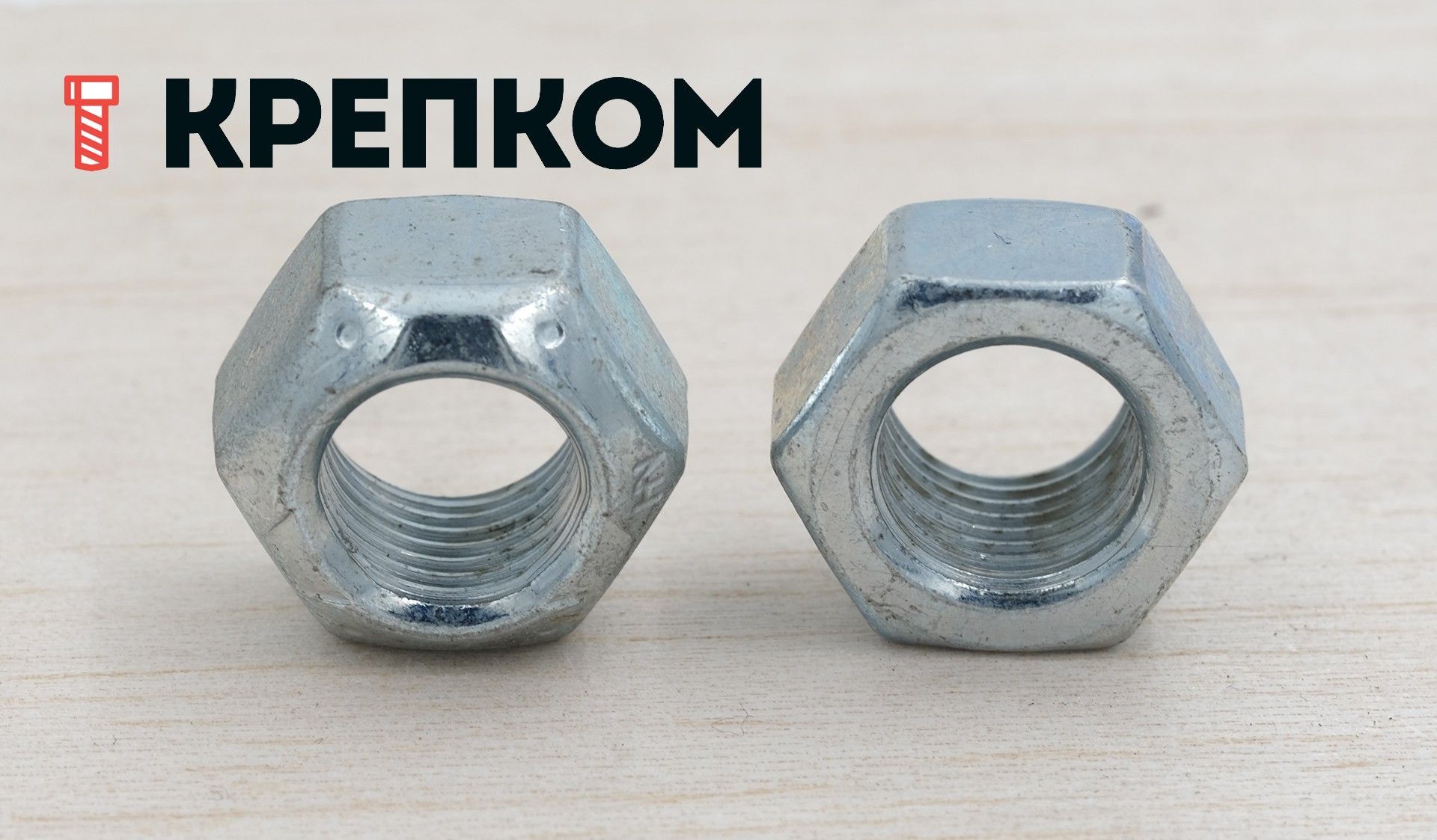

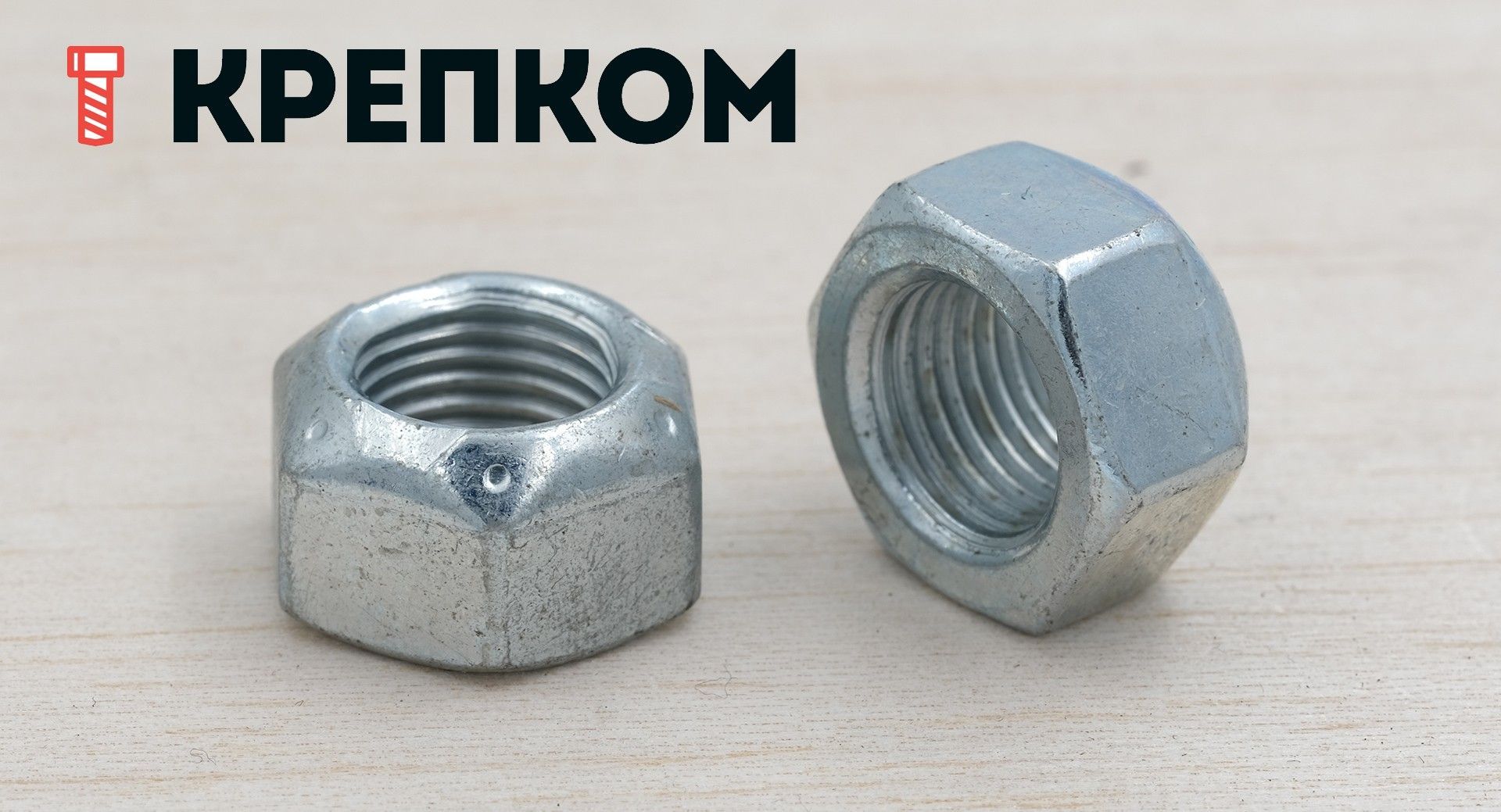

Гайка самоконтрящаяся с мелкой резьбой DIN 980 (Form V), класс прочности 10, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Владислав
7 (931) 252-46-97- Высокопрочный крепеж с преобладающим крутящим моментом.
- Стопорный эффект обеспечивается за счет обжатого на эллипс отверстия.
- Затягивается и ослабляется с явно заметным сопротивлением.
- Стандарт: DIN 980, форма V (одноэлементная, цельнометаллическая)
- Резьба метрическая мелкая, поле допуска 6H.
- Небольшой шаг между витками обеспечивает лучшее уплотнение и повышает стойкость соединения к вибрации.
- Класс точности: А (≤M16), В (>M16)
- Высокий класс прочности 10 (наибольший класс сопрягаемого болта, винта, шпильки – 10.9).
- Оцинковка гальваническим способом продлевает срок службы в нормальных условиях при отсутствии агрессивного воздействия химических веществ.
- Номинальный размер: от М8х1 до М39х3
М8
1
8
13
руб.
М10
1
10
17
руб.
М10
1,25
10
17
руб.
М12
1,25
12
19
руб.
М12
1,5
12
19
руб.
М14
1,5
14
22
руб.
М16
1,5
16
24
руб.
М18
1,5
18
27
руб.
М20
1,5
20
30
руб.
М22
1,5
22
32
руб.
М24
1,5
24
36
руб.
М24
2
24
36
руб.
М30
2
30
46
руб.
Гайка самоконтрящаяся с мелкой резьбой, оцинкованная DIN 980 формы V с резьбовой блокировкой получила широкое распространение в узлах крепления, подверженных вибрации и требующих повышенной стойкости к отвинчиванию. Она имеет цельнометаллическую конструкцию из высокопрочной стали класса прочности 10 и цинковое покрытие, предотвращающее риск развития коррозии. Частый шаг витков резьбы обеспечивает плотное сопряжение деталей, положительно влияющее на сопротивление самоотвинчиванию.
Принцип стопорения:
Блокирующее действие создается за счет эллиптически деформированного внутреннего отверстия в верхней части, что требует увеличенного крутящего момента при установке для преодоления сопротивления. При затяжке нити резьбы сопрягаемого болта зажимаются в искаженной части стопорной гайки, что делает соединение менее подверженным ослаблению из-за вибрации.
Применение:
Гайка самостопорящаяся шестигранная высокопрочная 10 используется в машиностроении и автомобилестроении совместно с метрическими шестигранными болтами и винтами с цилиндрической головкой 10.9. Нашла применение в велосипедах, детских колясках, самокатах, тренажерах, садовой технике.
Самоблокирующаяся гайка навинчивается той стороной, где находится недеформированный участок резьбы. Из-за упругого характера деформации она может быть использована многократно. В отличие от аналога с неметаллической вставкой, может применяться при более высоких температурах.
Аналоги DIN 980:
- ISO 7042 (М5 - М36), высокие
- ISO 7719 (М5 - М36)
- ISO 10513 (М8х1 - М36х3), высокие, мелкая резьба
- DIN 6925 (М3 - М36), мелкая и крупная
- ГОСТ Р 50272-92 (М5 - М36)
Размеры:
| Диаметр резьбы, d1 |
|
Высота, h | Размер под ключ, s | e |
| M8х1 | - | 8 | 13 | 14,38 |
| M10х1 | М10х1,25 | 10 | 17/16 | 18,9 |
| M12х1,5 | М12х1,25 | 12 | 19/18 | 21,1 |
| M14х1,5 | - | 14 | 22/21 | 24,49 |
| M16х1,5 | - | 16 | 24 | 26,45 |
| M18х2 | М18х1,5 | 18 | 27 | 29,56 |
| M20х2 | М20х1,5 | 20 | 30 | 32,95 |
| M22х2 | М22х1,5 | 22 | 32 | 35,03 |
| M24х2 | - | 24 | 36 | 39,55 |
| M27х2 | - | 27 | 41 | 45,2 |
| M30х2 | - | 30 | 46 | 50,85 |
| M33х2 | - | 33 | 50 | 55,37 |
| M36х3 | - | 36 | 55 | 60,79 |
| M39х3 | - | 39 | 60 | 66,44 |
все размеры указаны в мм
Характеристики
-
Тип гайкиСамоконтрящаяся / С мелким шагом
-
DIN980
-
ISO10513
-
Единицы измеренияшт
-
Размер шага резьбыМелкий
-
Класс прочности10
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Prevailing torque type hexagon nuts, V = all-metal nuts, fine thread
