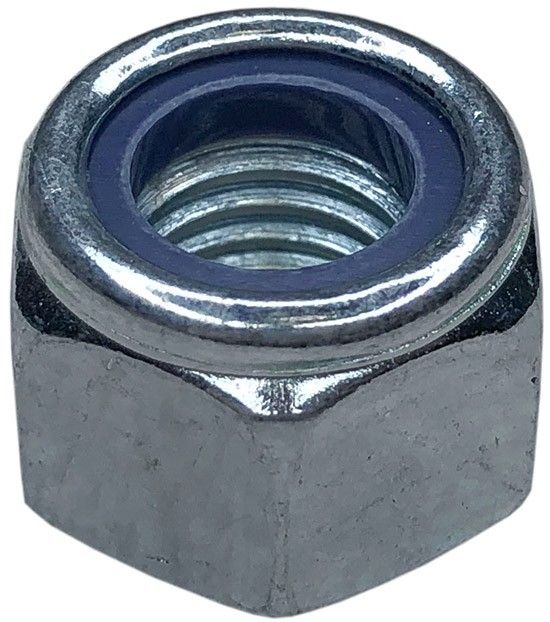

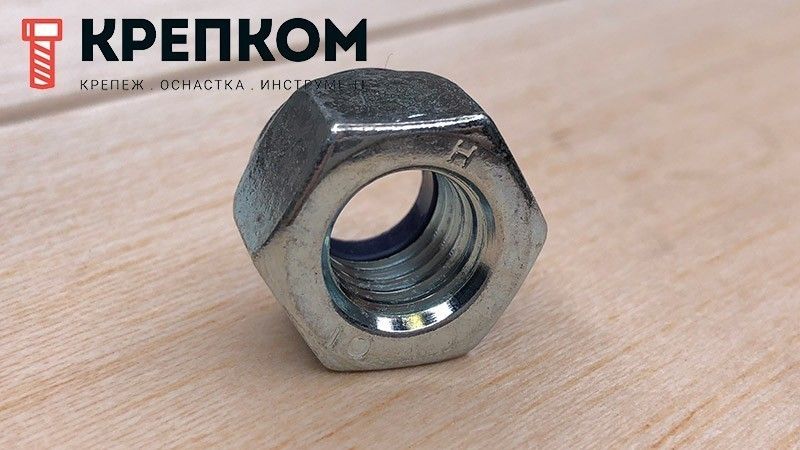

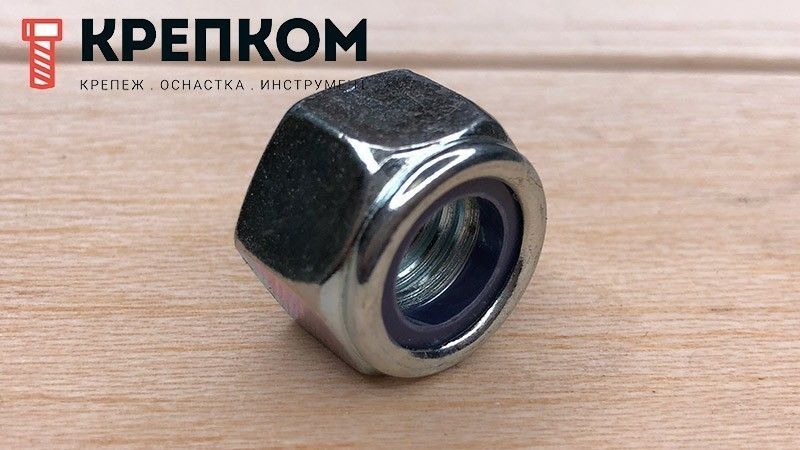

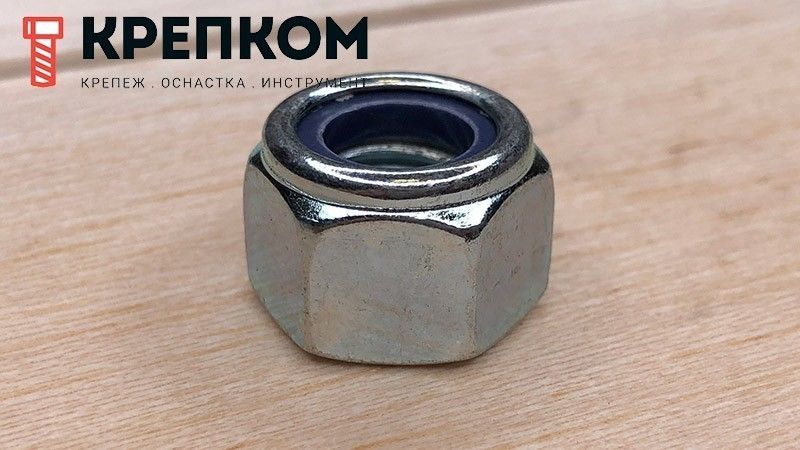

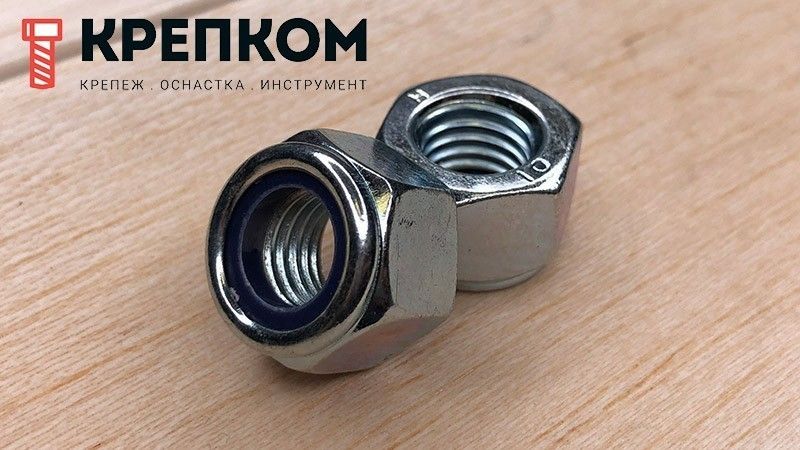

Гайка самоконтрящаяся DIN 982 (высокая) с нейлоновой вставкой, класс прочности 10, оцинкованная сталь
Ваш консультант Владимир
7 (931) 348-45-86- Высокопрочный крепеж с функцией самостопорения на сопрягаемой резьбе.
- Мощный стопорящий эффект резьбовой пары обеспечивается упругим нейлоновым вкладышем.
- Стандарт: DIN 982, высокая шестигранная форма.
- Резьба метрическая крупная, поле допуска 6H.
- Класс точности: А (≤M16), В (>M16)
- Высокий класс прочности 10 (наибольший класс сопрягаемого болта, винта, шпильки – 10.9).
- Оцинковка гальваническим способом продлевает срок службы в условиях нормальной и переменной влажности.
- Кольцо из полиамида устойчиво к деформационным нагрузкам, износу, старению и растрескиванию.
- Температура эксплуатации: от -50 до +120°С
- Возможность многоразового использования (с контролем степени износа неметаллической вставки).
- Номинальный размер: от М5 до М24
М8
1,25
6,4
13
руб.
М10
1,5
11,5
17
руб.
М12
1,75
14
19
руб.
М16
2
18
24
руб.
М18
2,5
20
27
руб.
М20
2,5
22
30
руб.
М22
2,5
25
32
руб.
М24
3
28
36
руб.
М30
3,5
32,6
46
руб.
М36
4
38,9
55
руб.
Гайка самоконтрящаяся, высокая с неметаллическим вкладышем DIN 982 класса прочности 10 применяется для стопорения болтовых и шпилечных соединений за счет увеличения сил трения на резьбе. Увеличенная высота повышает эффективность фиксации за счет большего количества ниток резьбы. Закаленная сталь повышенной прочности позволяет использовать ее в крепежных узлах, подверженных высоким механическим нагрузкам. Совместима с высокопрочными болтами из оцинкованной стали класса прочности 10.9.
Высокая гайка с нейлоновым кольцом используется на вибрирующем оборудовании, в станках, машинах, автомобилях и тяжелой технике. Она препятствует ослаблению затяжки под действием вибрации, обеспечивает герметичное уплотнение на резьбе и сохраняет способность блокировки при температуре до 120°С. Полиамидный вкладыш устойчив к воздействию органических кислот, растворителей, масел и щелочей.
Принцип действия
В верхней части шестигранной самостопорящейся гайки вставлена манжета из нейлона с внутренним диаметром, немного меньшим, чем номинальный диаметр болта. Резьба болта не врезается в нейлоновую вставку, однако нейлон упруго деформируется и фиксирует самоконтрящуюся гайку в результате трения, вызванного радиальной силой сжатия.
Высокопрочная гайка с нейлоновой вставкой накручивается на шпильку стороной без вкладыша. Во избежание перегрева нейлоновой вставки при установке, скорость вращения инструмента должна быть не более 150 об/мин. К данному виду соединения не применяются стандартные значения крутящего момента из-за повышенного сопротивления вращению.
Аналоги DIN 982
- DIN 985 (М3 - М48), низкая
- ISO 10512 (М8х1 - М36х2), с мелкой резьбой
- DIN 6924 (М3 - М48)
- ISO 7040 (М3 - М36)
- ГОСТ Р 50273-92 (М3 - М36)
Отличия гайки DIN 982 от DIN 985:
Метизы отличаются размерным рядом и высотой (h), например, высота DIN 982 М20 равна 20 мм, а DIN 985 М20 = 18,5 мм
| Параметр | DIN 982 | DIN 985 |
| Диаметр резьбы | от М5 до М24 | от М3 до М48 |
| Высота гайки со стопорным кольцом, h, мм | от 6,3 до 28 | от 4 до 48 |
| Шаг резьбы, мм | от 0,8 до 3 | от 0,5 до 5 |
| Класс точности |
до М16 - А более М16 - В |
до М16 - А более М16 - В |
| Поле допуска резьбы | 6Н | 6Н |
Размеры:
| Резьба d | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | М20 | М22 | М24 | |
| P | 0,8 | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | |
| da | min. | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| max. | 5,75 | 6,75 | 7,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,5 | 21,6 | 23,7 | 25,9 | |
| dw | min. | 6,9 | 8,9 | 9,6 | 11,6 | 15,6 | 17,4 | 20,5 | 22,5 | 24,9 | 27,7 | 29,5 | 33,2 |
| e | min. | 8,79 | 11,05 | 12,12 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 29,56 | 32,95 | 35,03 | 39,55 |
| h | nominal= max. | 6,3 | 8 | 8,5 | 9,5 | 11,5 | 14 | 16 | 18 | 20 | 22 | 25 | 28 |
| min. | 6 | 7,7 | 8,2 | 9,14 | 11,14 | 13,64 | 15,3 | 17,3 | 19,16 | 20,7 | 23,7 | 26,7 | |
| m | min. | 4,4 | 4,9 | 6,14 | 6,44 | 8,4 | 10,37 | 12,1 | 14,1 | 15,1 | 16,9 | 18,1 | 20,2 |
| m´ | min. | 3,52 | 3,92 | 4,91 | 5,15 | 6,43 | 8,3 | 9,68 | 11,28 | 12,08 | 13,52 | 14,48 | 16,16 |
| s | nominal= max. | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
| min. | 7,78 | 9,78 | 10,73 | 12,73 | 16,73 | 18,67 | 21,67 | 23,67 | 26,16 | 29,16 | 31 | 35 | |
все размеры указаны в мм
Характеристики
-
Тип гайкиСамоконтрящаяся
-
DIN982
-
ГОСТ50273-92
-
ISO7040
-
Единицы измеренияшт
-
Класс прочности10
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Prevailing torque type hexagon nuts with non-metallic insert, high type
