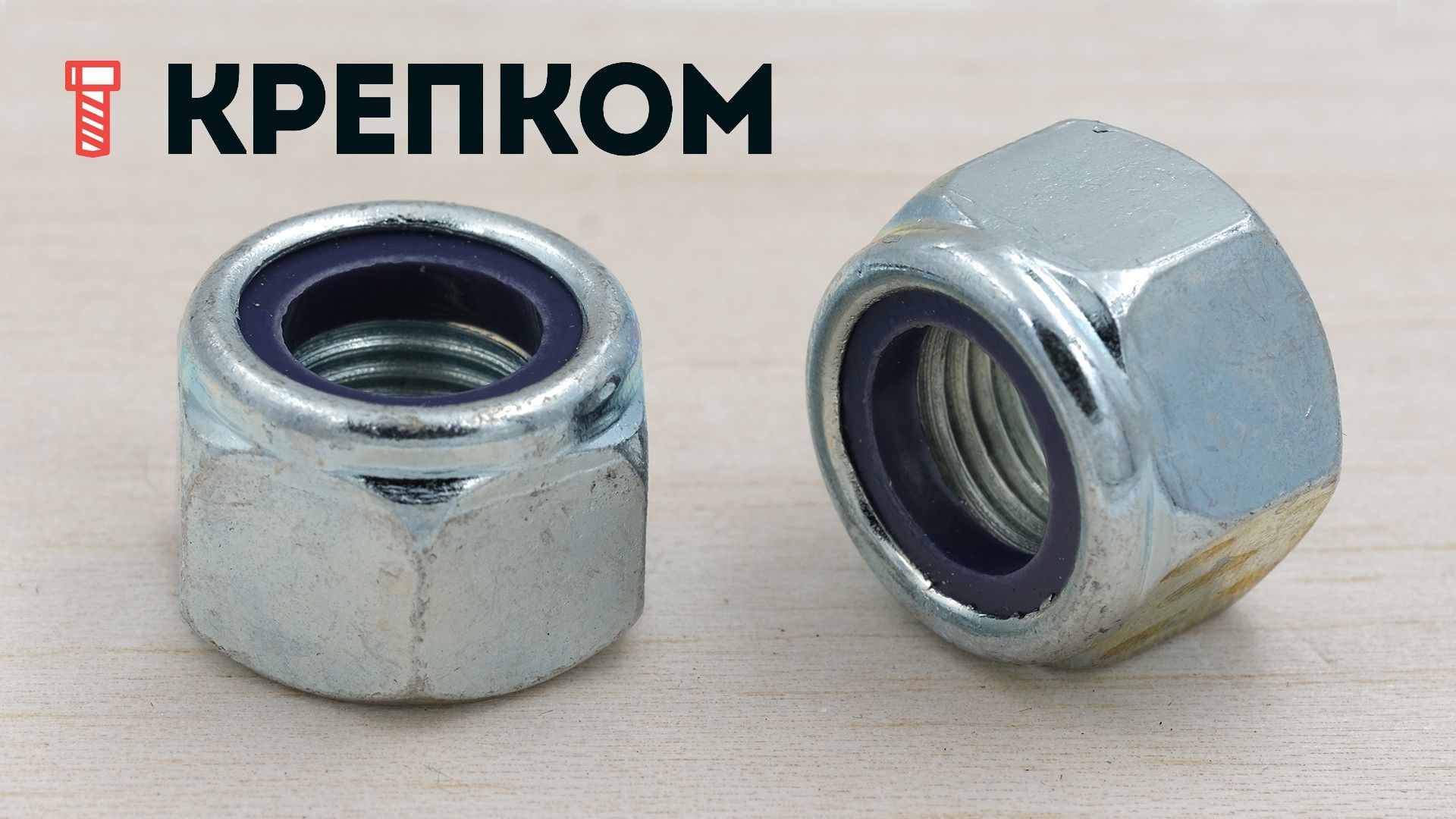

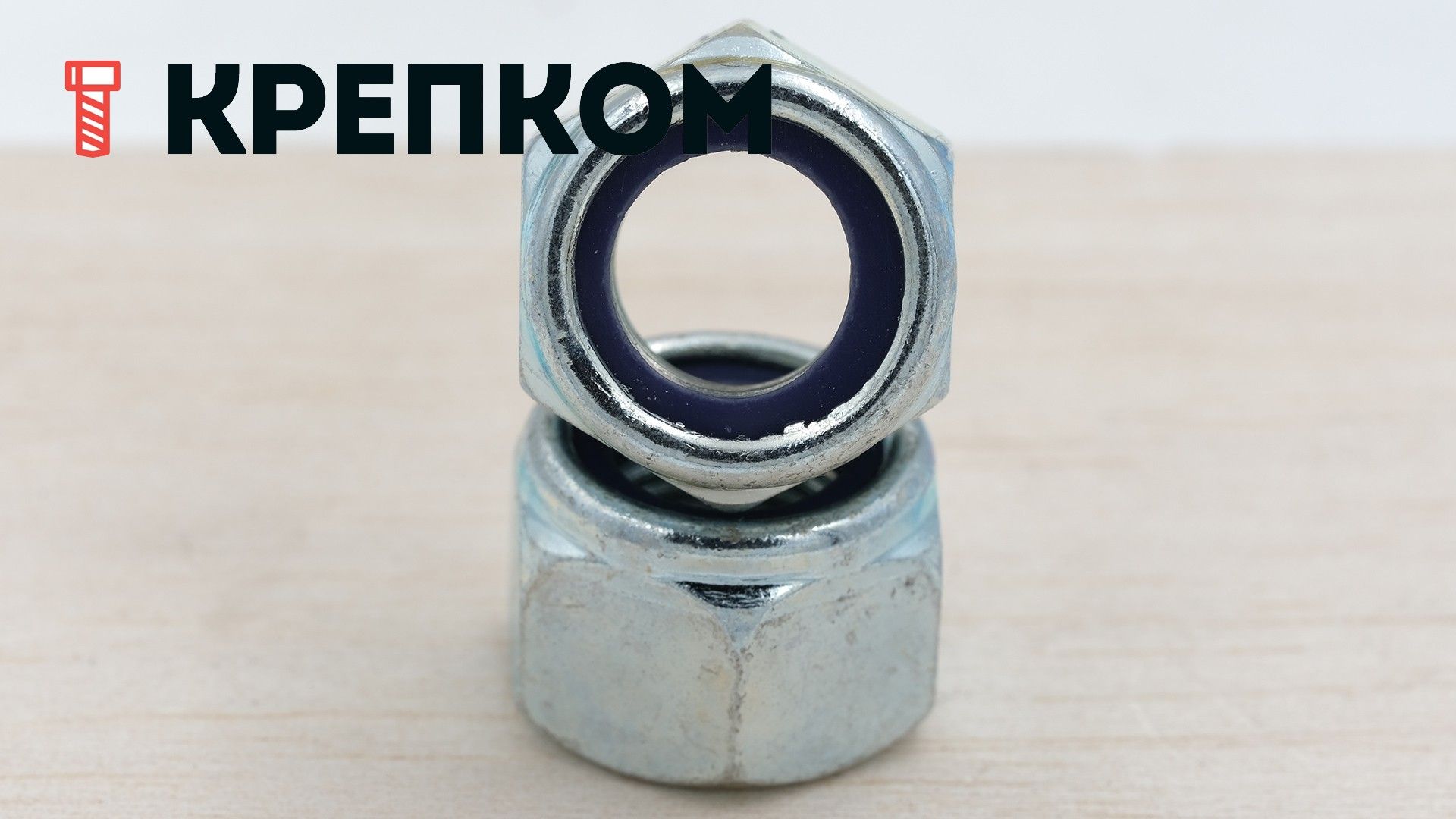

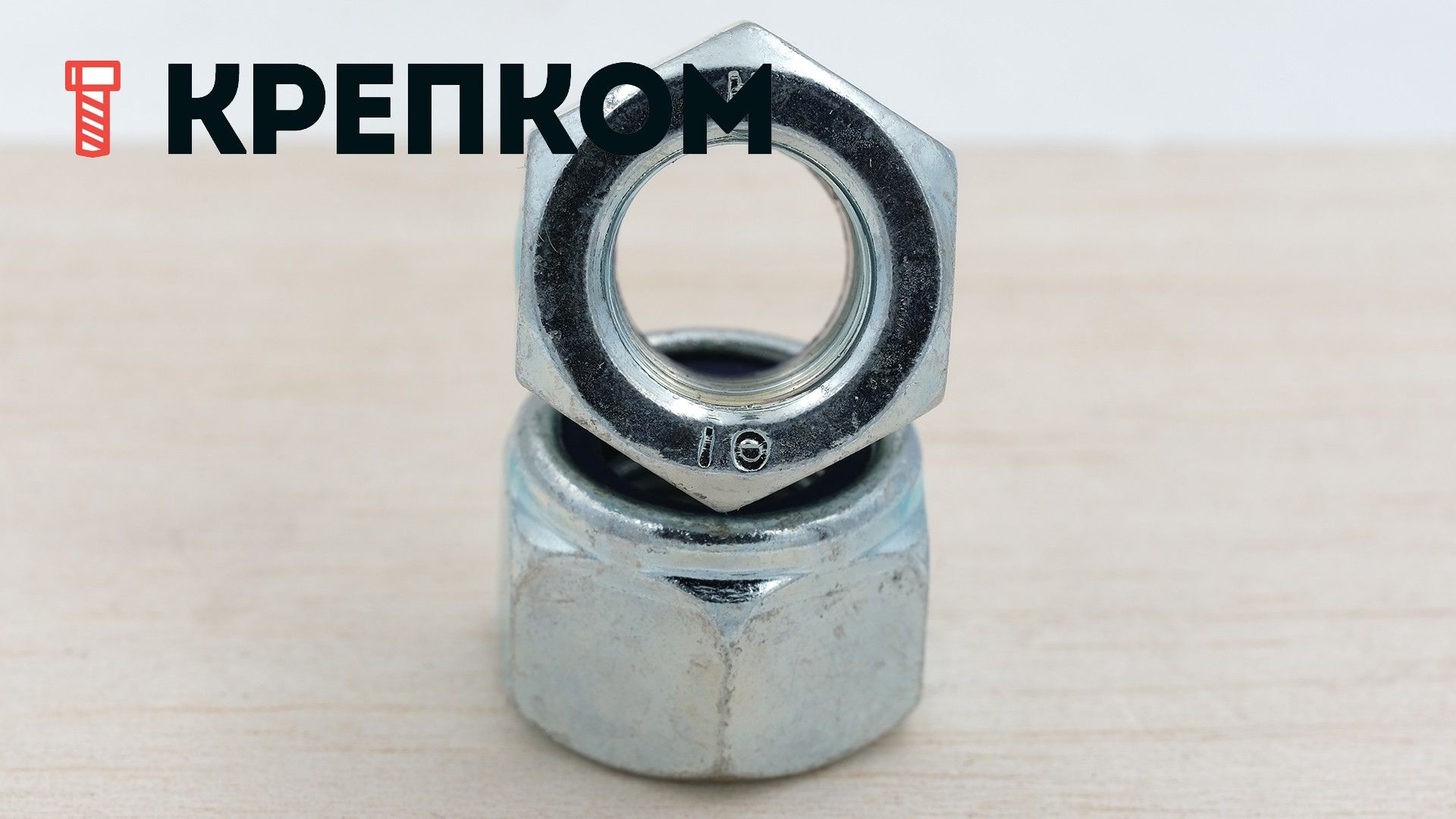

Гайка самоконтрящаяся с мелкой резьбой DIN 982 (высокая) с нейлоновой вставкой, класс прочности 10, оцинкованная сталь
Ваш консультант Владимир
7 (931) 348-45-86- Высокопрочный крепеж с функцией самостопорения на сопрягаемой резьбе.
- Мощный стопорящий эффект резьбовой пары обеспечивается упругим нейлоновым вкладышем.
- Стандарт: DIN 982, высокая шестигранная форма.
- Резьба метрическая мелкая, поле допуска 6H.
- Класс точности: А (≤M16), В (>M16)
- Высокий класс прочности 10 (наибольший класс сопрягаемого болта, винта, шпильки – 10.9).
- Небольшой резьбовой шаг обеспечивает лучшее уплотнение и повышает стойкость соединения к вибрации.
- Оцинковка гальваническим способом продлевает срок службы в условиях нормальной и переменной влажности.
- Кольцо из полиамида устойчиво к деформационным нагрузкам, износу, старению и растрескиванию.
- Температура эксплуатации: от -50 до +120°С
- Возможность многоразового использования (с контролем степени износа неметаллической вставки).
- Номинальный размер: от М5 до М24
М10
1
11,5
17
руб.
М12
1,5
14
19
руб.
М12
1,25
14
19
руб.
М14
1,5
16
22
руб.
М16
1,5
18
24
руб.
М20
1,5
22
30
руб.
М24
2
28
36
руб.
Гайка самостопорящаяся шестигранная высокая с нейлоновым кольцом DIN 982 – это разновидность высокопрочной контргайки с неметаллической вставкой, которая способна надежно защитить болтовое соединение от самоотвинчивания при воздействии на него вибрационных нагрузок. Мелкая резьба и увеличенная высота повышают эффективность блокировки и надежность крепления. Она используется в соединениях с болтами и шпильками класса прочности 10.9 или на порядок ниже, то есть 8.8.
Преимущества:
Высокая прочность. Гайка самоконтрящаяся с мелкой резьбой DIN 982 изготовлена из стали высокого качества и упрочнена термической обработкой до приобретения механических свойств, соответствующих классу прочности 10 согласно ISO 898 ч.2.
Цинковое покрытие. Поверхностный слой цинка, нанесенный электролитическим способом, защищает от воздействия атмосферных факторов и влаги.
Кольцо из высококачественного нейлона 66. Этот материал сочетает следующие характеристики: высокую прочность на разрыв, упругое восстановление, химическую устойчивость, термостойкость и ударопрочность, что позволяют резьбовым соединениям противостоять вибрациям и ударным нагрузкам при сохранении приложенного предварительного усилия затяжки.
Физические свойства нейлона 66:
- Стойкость к органическим кислотам, растворителям, едкой щелочи, маслам, органическим и минеральным солям.
- Рабочая температура: до +120°С.
Как это работает?
Внутренний диаметр вкладыша немного меньше, чем номинальный диаметр сопрягаемого болта. При свинчивании резьба болта не врезается в нейлон, однако благодаря своим эластичным свойствам он упруго деформируется и обеспечивает фиксацию высокой самоконтрящейся гайки за счет увеличения трения, вызванного радиальной силой сжатия.
Аналоги DIN 982:
- DIN 985 (М3 - М48), низкая
- ISO 10512 (М8х1 - М36х2), с мелкой резьбой
- DIN 6924 (М3 - М48)
- ISO 7040 (М3 - М36)
- ГОСТ Р 50273-92 (М3 - М36)
Метизы отличаются размерным рядом и высотой (h), например, высота DIN 982 М20 равна 20 мм, а DIN 985 М20 = 18,5 мм
| Параметр | DIN 982 | DIN 985 |
| Диаметр резьбы | от М5 до М24 | от М3 до М48 |
| Высота гайки со стопорным кольцом, h, мм | от 6,3 до 28 | от 4 до 48 |
| Шаг резьбы, мм | от 0,8 до 3 | от 0,5 до 5 |
| Класс точности |
до М16 - А более М16 - В |
до М16 - А более М16 - В |
| Поле допуска резьбы | 6Н | 6Н |
Размеры:
| Резьба d | M8 | M10 | M12 | M14 | M16 | M18 | М20 | М22 | М24 | |
| Шаг резьбы, P | 1 | 1 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2 | |
| - | 1,25 | 1,25 | - | - | 1,5 | 1,5 | 1,5 | - | ||
| da | min. | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| max. | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,5 | 21,6 | 23,7 | 25,9 | |
| dw | min. | 11,6 | 15,6 | 17,4 | 20,5 | 22,5 | 24,9 | 27,7 | 29,5 | 33,2 |
| e | min. | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 29,56 | 32,95 | 35,03 | 39,55 |
| h | nominal= max. | 9,5 | 11,5 | 14 | 16 | 18 | 20 | 22 | 25 | 28 |
| min. | 9,14 | 11,14 | 13,64 | 15,3 | 17,3 | 19,16 | 20,7 | 23,7 | 26,7 | |
| m | min. | 6,44 | 8,4 | 10,37 | 12,1 | 14,1 | 15,1 | 16,9 | 18,1 | 20,2 |
| m´ | min. | 5,15 | 6,43 | 8,3 | 9,68 | 11,28 | 12,08 | 13,52 | 14,48 | 16,16 |
| s | nominal= max. | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
| min. | 12,73 | 16,73 | 18,67 | 21,67 | 23,67 | 26,16 | 29,16 | 31 | 35 | |
все размеры указаны в мм
Характеристики
-
Тип гайкиСамоконтрящаяся / С мелким шагом
-
DIN982
-
ГОСТ50273-92
-
ISO10512
-
Единицы измеренияшт
-
Класс прочности10
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Prevailing torque type hexagon nuts with non-metallic insert, high type, fine thread
