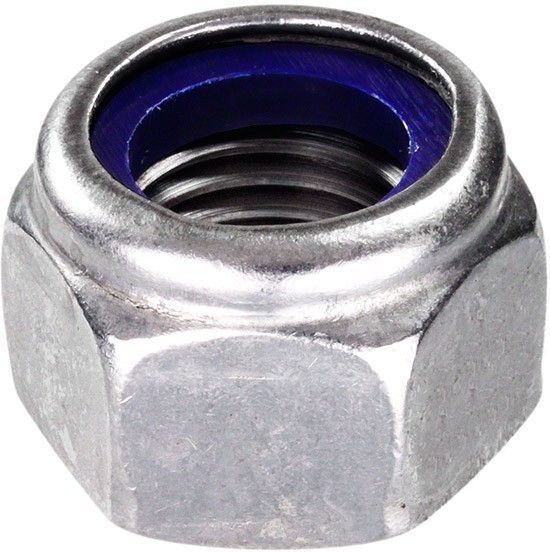

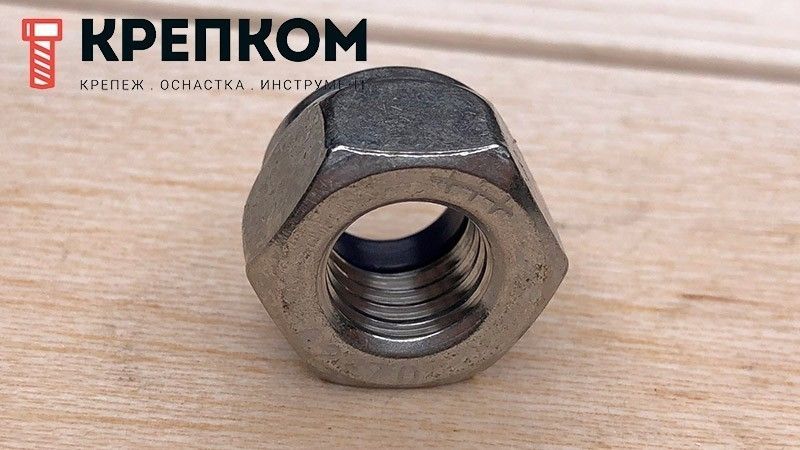

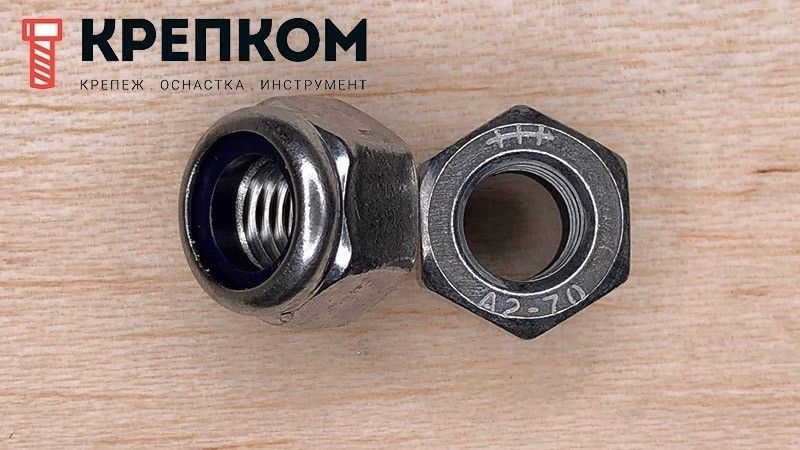

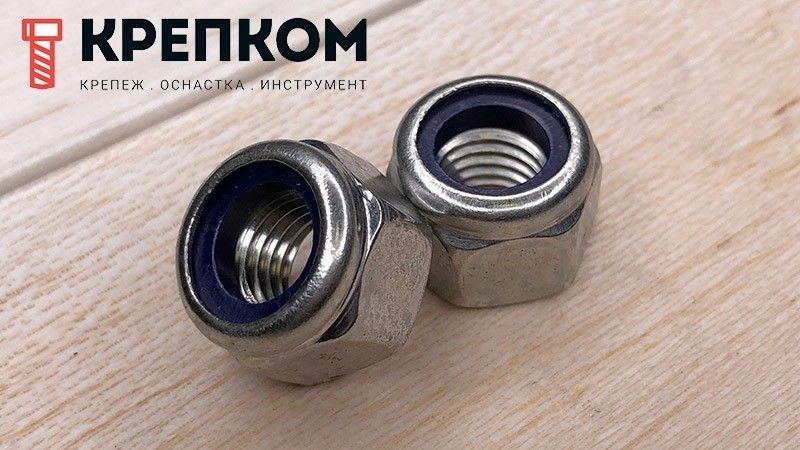

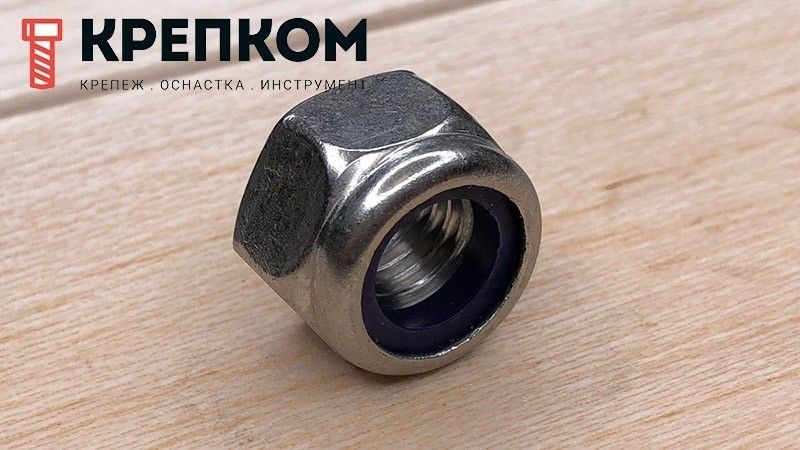

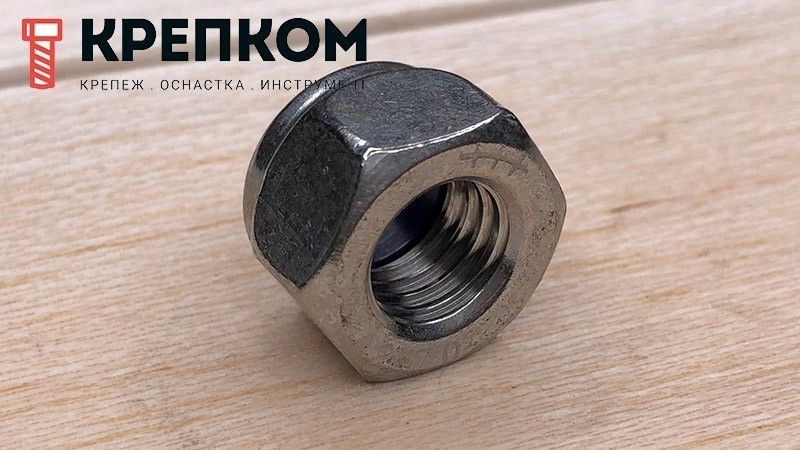

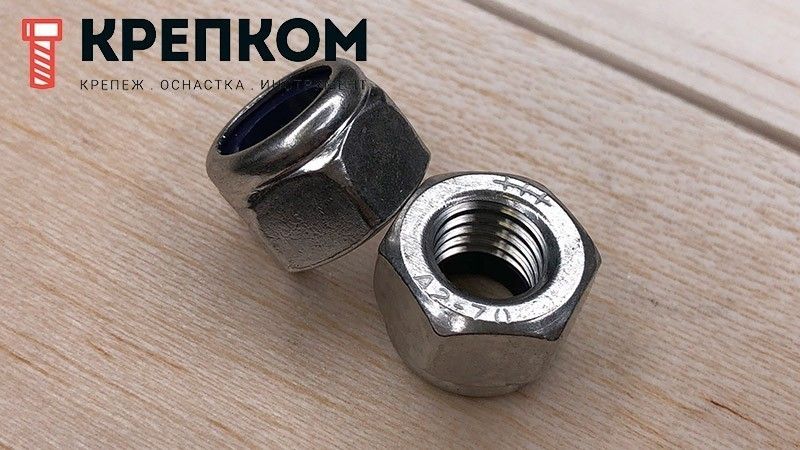

Гайка самоконтрящаяся DIN 982 (высокая) с нейлоновой вставкой, нержавеющая сталь А2
Ваш консультант Анастасия
8 (921) 091-15-13- Нержавеющий крепёж с функцией самостопорения на сопрягаемой резьбе.
- Мощный стопорящий эффект обеспечивается упругим нейлоновым вкладышем.
- Стандарт: DIN 982, форма высокая шестигранная.
- Резьба метрическая крупная, поле допуска 6H.
- Класс точности: А (≤M16), В (>M16)
- Коррозионно-стойкая сталь А2 обеспечивает продолжительный эксплуатационный ресурс в условиях высокой влажности.
- Кольцо из полиамида устойчиво к деформационным нагрузкам, износу, старению и растрескиванию.
- Температура эксплуатации: от -50 до +120°С
- Возможность многоразового использования (с контролем степени износа полиамидной вставки).
- Номинальный размер: от М3 до М24.
Гайка самоконтрящаяся высокая DIN 982 с неметаллическим вкладышем применяется в болтовых соединениях, которые требуется защитить от самоотвинчивания при воздействии сил вибрации, циклических и ударных нагрузок. Увеличенная высота усиливает эффект блокировки и повышает надёжность крепления.
Шестигранная высокая гайка с нейлоновым кольцом изготовлена из прочной, нетоксичной, немагнитной нержавеющей стали А2 и снабжена вставкой из высококачественного полиамида. Изделие обладает высокой коррозионной стойкостью в условиях влажной среды и на открытых рабочих площадках. Контрящий элемент из нейлона сохраняет способность стопорения при температуре до +120°С. Этот материал устойчив к органическим кислотам, растворителям, едкой щелочи, маслам, органическим и минеральным солям.
Как происходит самостопорение?
Внутренний диаметр кольца немного меньше, чем номинальный диаметр сопрягаемой шпильки. При свинчивании резьба шпильки не врезается в нейлон, однако благодаря своим эластичным свойствам он упруго деформируется, в результате чего увеличивается сила трения между витками резьбы и создаётся эффект заклинивания.
Рекомендации по установке
- Самостопорящаяся (самоконтрящаяся) гайка из нержавейки накручивается на болт стороной свободной от нейлоновой вставки.
- Во избежание перегрева нейлона при установке, скорость вращения инструмента должна быть не более 150 об/мин.
- К данному крепежу не применяются стандартные значения крутящего момента из-за повышенного сопротивления вращению.
Аналоги DIN 982:
- DIN 985 (М3-М48), низкая.
- ISO 10512 (М8х1-М36х2), с мелкой резьбой.
- DIN 6924 (М3-М48).
- ISO 7040 (М3-М36).
- ГОСТ Р 50273-92 (М3-М36).
Отличия гайки DIN 982 от DIN 985
Метизы отличаются размерным рядом и высотой (h), например, высота DIN 982 М20 равна 20 мм, а DIN 985 М20 = 18,5 мм.
| Параметр | DIN 982 | DIN 985 |
| Диаметр резьбы | от М5 до М24 | от М3 до М48 |
| Высота гайки со стопорным кольцом, h, мм | от 6,3 до 28 | от 4 до 48 |
| Шаг резьбы, мм | от 0,8 до 3 | от 0,5 до 5 |
| Класс точности | до М16 - А более М16 - В | до М16 - А более М16 - В |
| Поле допуска резьбы | 6Н | 6Н |
Размеры
| Резьба, d | М3 | М4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | М20 | М22 | М24 | |
| Шаг резьбы, P | 0,5 | 0,7 | 0,8 | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | |
| Размер, da | min. | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| max. | 3,45 | 4,60 | 5,75 | 6,75 | 7,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,5 | 21,6 | 23,7 | 25,9 | |
| Размер, dw | min. | 4,6 | 5,9 | 6,9 | 8,9 | 9,6 | 11,6 | 15,6 | 17,4 | 20,5 | 22,5 | 24,9 | 27,7 | 29,5 | 33,2 |
| Расстояние между гранями, e | min. | 6,01 | 7,66 | 8,79 | 11,05 | 12,12 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 29,56 | 32,95 | 35,03 | 39,55 |
| Общая высота, h | nominal= max. | 4,5 | 6 | 6,8 | 8 | 8,5 | 9,5 | 11,5 | 14 | 16 | 18 | 20 | 22 | 25 | 28 |
| min. | - | - | 6 | 7,7 | 8,2 | 9,14 | 11,14 | 13,64 | 15,3 | 17,3 | 19,16 | 20,7 | 23,7 | 26,7 | |
| Высота резьбовой части, m | min. | 2,15 | 2,9 | 4,4 | 4,9 | 6,14 | 6,44 | 8,4 | 10,37 | 12,1 | 14,1 | 15,1 | 16,9 | 18,1 | 20,2 |
| Размер, m´ | min. | 1,65 | 2,2 | 3,52 | 3,92 | 4,91 | 5,15 | 6,43 | 8,3 | 9,68 | 11,28 | 12,08 | 13,52 | 14,48 | 16,16 |
| Размер под ключ, s | nominal= max. | 5,5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
| min. | 5,32 | 6,78 | 7,78 | 9,78 | 10,73 | 12,73 | 16,73 | 18,67 | 21,67 | 23,67 | 26,16 | 29,16 | 31 | 35 | |
все размеры указаны в мм
Характеристики
-
Тип гайкиСамоконтрящаяся
-
DIN982
-
ГОСТ50273-92
-
ISO7040
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Prevailing torque type hexagon nuts with non-metallic insert, high type
