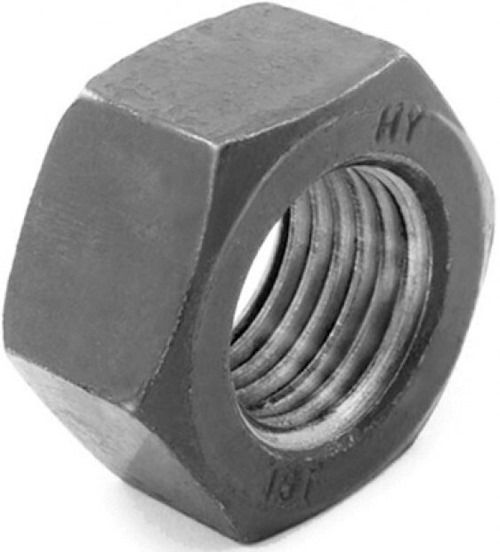

Гайка для фланцевых соединений ГОСТ 9064-75 тип A, сталь 40Х.IV.4

Код товара: WN00221971

Внешний вид товара может отличаться от представленного на изображении

7 позиций

Ваш консультант Борис

+7 (999) 027-78-44

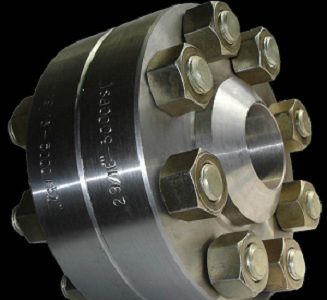

Крепеж для фланцевых соединений, клапанов паровых и газовых турбин
Для работы при температурной среде 0-650° С
Стандарт: ГОСТ 9064-75 тип А.
Резьба: метрическая крупная, поле допуска 6H
Номинальный размер: от М12 до М36
Материал: легированная хромистая сталь 40Х категории IV, группы качества 4

Подробнее

Полезные материалы и статьи

Стандарт ГОСТ 9064-75 в pdf

Размеры
О товаре
Отзывы (0)

Код товара

Диаметр резьбы Шаг резьбы (мм) Высота гайки (мм) Размер под ключ (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр резьбы Шаг резьбы (мм) Высота гайки (мм) Размер под ключ (мм)

Наличие

Цена

Фасовка

Количество

Гайка для фланцевых соединений М12 ГОСТ 9064-75 тип A, сталь 40Х.IV.4

WN00221783

М12

1,75

Диаметр резьбы М12

Шаг резьбы (мм) 1,75

Высота гайки (мм) 12

Размер под ключ (мм) 19

Диаметр резьбы

М12

Шаг резьбы (мм)

1,75

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка для фланцевых соединений М16 ГОСТ 9064-75 тип A, сталь 40Х.IV.4

WN00221797

М16

Диаметр резьбы М16

Шаг резьбы (мм) 2

Высота гайки (мм) 16

Размер под ключ (мм) 24

Диаметр резьбы

М16

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка для фланцевых соединений М20 ГОСТ 9064-75 тип A, сталь 40Х.IV.4

WN00221813

М20

2,5

Диаметр резьбы М20

Шаг резьбы (мм) 2,5

Высота гайки (мм) 20

Размер под ключ (мм) 30

Диаметр резьбы

М20

Шаг резьбы (мм)

2,5

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка для фланцевых соединений М24 ГОСТ 9064-75 тип A, сталь 40Х.IV.4

WN00221831

М24

Диаметр резьбы М24

Шаг резьбы (мм) 3

Высота гайки (мм) 24

Размер под ключ (мм) 36

Диаметр резьбы

М24

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка для фланцевых соединений М27 ГОСТ 9064-75 тип A, сталь 40Х.IV.4

WN00221848

М27

Диаметр резьбы М27

Шаг резьбы (мм) 3

Высота гайки (мм) 27

Размер под ключ (мм) 41

Диаметр резьбы

М27

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка для фланцевых соединений М30 ГОСТ 9064-75 тип A, сталь 40Х.IV.4

WN00221860

М30

3,5

Диаметр резьбы М30

Шаг резьбы (мм) 3,5

Высота гайки (мм) 30

Размер под ключ (мм) 46

Диаметр резьбы

М30

Шаг резьбы (мм)

3,5

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка для фланцевых соединений М36 ГОСТ 9064-75 тип A, сталь 40Х.IV.4

WN00221873

М36

Диаметр резьбы М36

Шаг резьбы (мм) 4

Высота гайки (мм) 36

Размер под ключ (мм) 55

Диаметр резьбы

М36

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка шестигранная ГОСТ 9064-75 тип А используется в газовой, нефтяной и химической промышленности. Применяется для фланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов и других соединений паровых котлов, паровых и газовых турбин. Предназначена для приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С. Гайка типа А имеет шестигранник по всей длине, фаску и крупную внутреннюю резьбу. Изготовлена из легированной хромистой стали 40Х категории IV, группы качества 4.

Размеры

Гайка гост 9064-75 A схема

Диаметр резьбы d	Высота m	Размер под ключ s	Диаметр описанной окружности e
М12	12	19	21
М16	16	24	26,7
М20	20	30	33,5
М24	24	36	40,3
М27	27	41	45,9
М30	30	46	51,4
М36	36	55	61,7

все размеры указаны в мм

Характеристики

Тип гайки

Шестигранная (обычная)
ГОСТ

9064-75
Единицы измерения

шт
Размер шага резьбы

Крупный (обычный)
Материал

Сталь 40Х
