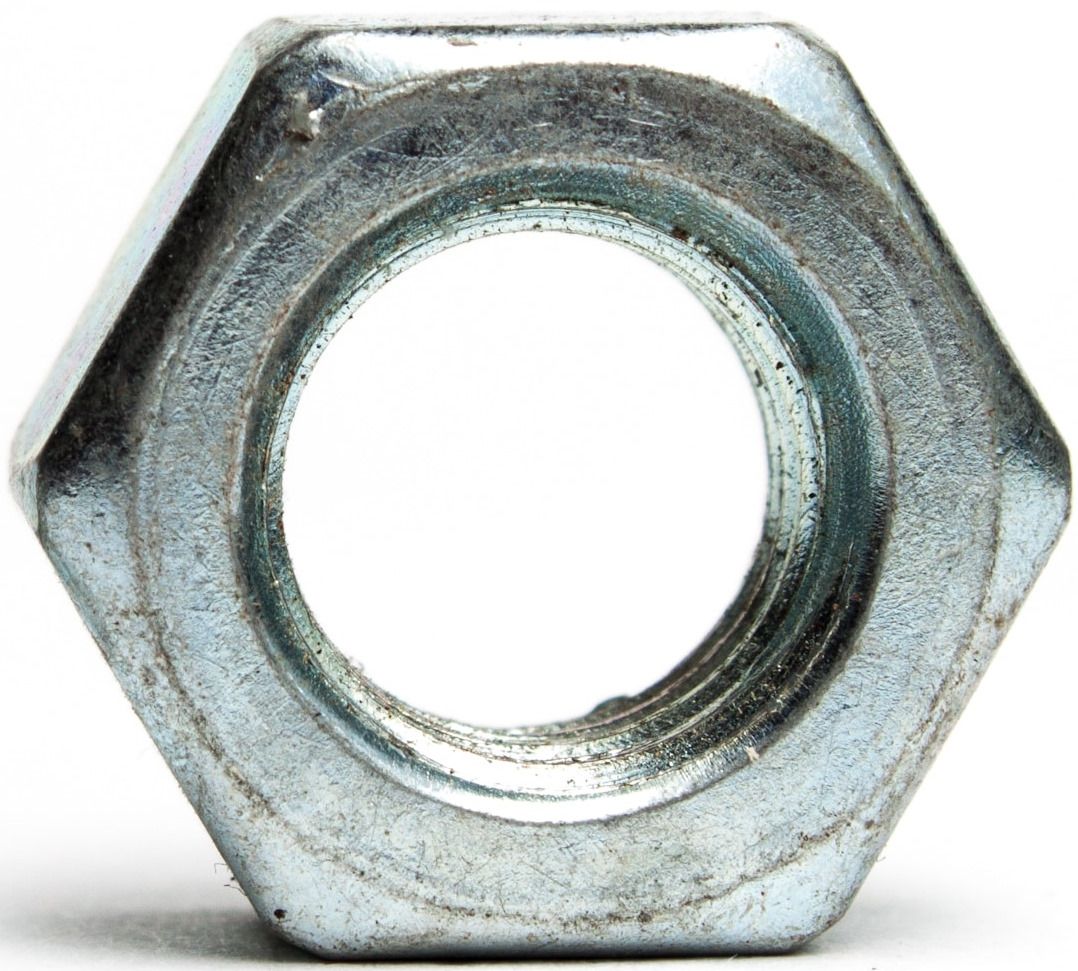

Гайка для фланцевых соединений ГОСТ 9064-75 тип A, сталь 09Г2С.019

Код товара: WN00222027

2 фото

Внешний вид товара может отличаться от представленного на изображении

5 позиций

Ваш консультант Борис

+7 (999) 027-78-44

Крепеж для фланцевых соединений, клапанов паровых и газовых турбин
Для работы при температурной среде от -70 до 650° С
Стандарт: ГОСТ 9064-75 тип А.
Резьба: метрическая крупная, поле допуска 6H
Номинальный размер: от М12 до М27
Материал: конструкционная легированная кремнемарганцовистая сталь 09Г2С
Покрытие: цинковое хроматированное толщиной 9 мкм

Подробнее

Полезные материалы и статьи

Стандарт ГОСТ 9064-75 в pdf

Размеры
О товаре
Отзывы (0)

Код товара

Диаметр резьбы Шаг резьбы (мм) Высота гайки (мм) Размер под ключ (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр резьбы Шаг резьбы (мм) Высота гайки (мм) Размер под ключ (мм)

Наличие

Цена

Фасовка

Количество

Гайка для фланцевых соединений М12 ГОСТ 9064-75 тип A, сталь 09Г2С.019

WN00221785

М12

1,75

Диаметр резьбы М12

Шаг резьбы (мм) 1,75

Высота гайки (мм) 12

Размер под ключ (мм) 19

Диаметр резьбы

М12

Шаг резьбы (мм)

1,75

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка для фланцевых соединений М16 ГОСТ 9064-75 тип A, сталь 09Г2С.019

WN00221798

М16

Диаметр резьбы М16

Шаг резьбы (мм) 2

Высота гайки (мм) 16

Размер под ключ (мм) 24

Диаметр резьбы

М16

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка для фланцевых соединений М20 ГОСТ 9064-75 тип A, сталь 09Г2С.019

WN00221815

М20

2,5

Диаметр резьбы М20

Шаг резьбы (мм) 2,5

Высота гайки (мм) 20

Размер под ключ (мм) 30

Диаметр резьбы

М20

Шаг резьбы (мм)

2,5

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка для фланцевых соединений М24 ГОСТ 9064-75 тип A, сталь 09Г2С.019

WN00221833

М24

Диаметр резьбы М24

Шаг резьбы (мм) 3

Высота гайки (мм) 24

Размер под ключ (мм) 36

Диаметр резьбы

М24

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка для фланцевых соединений М27 ГОСТ 9064-75 тип A, сталь 09Г2С.019

WN00221850

М27

Диаметр резьбы М27

Шаг резьбы (мм) 3

Высота гайки (мм) 27

Размер под ключ (мм) 41

Диаметр резьбы

М27

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

Цена обновляется

1 шт

Гайка шестигранная ГОСТ 9064-75 тип А используется в газовой, нефтяной и химической промышленности. Применяется для фланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов и других соединений паровых котлов, паровых и газовых турбин. Предназначена для приборов, аппаратов и резервуаров с температурой среды от -70 до 650°С. Гайка типа А имеет шестигранник по всей длине, фаску и крупную внутреннюю резьбу. Изготовлена из конструкционной легированной кремнемарганцовистой стали 09Г2С с цинковым хроматированным покрытием толщиной 9 мкм.

Размеры

Гайка гост 9064-75 A схема

Диаметр резьбы d	Высота m	Размер под ключ s	Диаметр описанной окружности e
М12	12	19	21
М16	16	24	26,7
М20	20	30	33,5
М24	24	36	40,3
М27	27	41	45,9

все размеры указаны в мм

Характеристики

Тип гайки

Шестигранная (обычная)
ГОСТ

9064-75
Единицы измерения

шт
Размер шага резьбы

Крупный (обычный)
Материал

Сталь
